Las técnicas MIC se utilizan para convertir señales analógicas en digitales mediante tres procesos: muestreo, cuantificación y codificación. El muestreo convierte la señal analógica en impulsos de distinta amplitud a una frecuencia mayor que el doble de la frecuencia máxima de la señal. La cuantificación asigna valores digitales a las muestras. La codificación representa las muestras cuantificadas mediante códigos binarios. Estos procesos permiten multiplexar varios canales voc

1. Técnicas MIC Realizado por: VICENTE ALVAREZ ESPIGARES

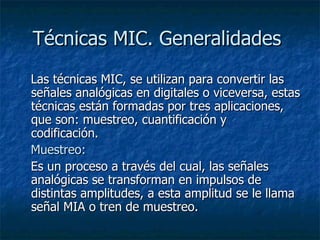

2. Técnicas MIC. Generalidades Las técnicas MIC, se utilizan para convertir las señales analógicas en digitales o viceversa, estas técnicas están formadas por tres aplicaciones, que son: muestreo, cuantificación y codificación. Muestreo: Es un proceso a través del cual, las señales analógicas se transforman en impulsos de distintas amplitudes, a esta amplitud se le llama señal MIA o tren de muestreo.

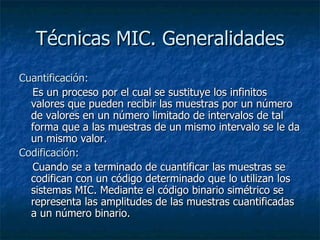

3. Técnicas MIC. Generalidades Cuantificación: Es un proceso por el cual se sustituye los infinitos valores que pueden recibir las muestras por un número de valores en un número limitado de intervalos de tal forma que a las muestras de un mismo intervalo se le da un mismo valor. Codificación: Cuando se a terminado de cuantificar las muestras se codifican con un código determinado que lo utilizan los sistemas MIC. Mediante el código binario simétrico se representa las amplitudes de las muestras cuantificadas a un número binario.

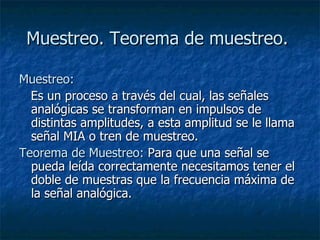

4. Muestreo. Teorema de muestreo. Muestreo: Es un proceso a través del cual, las señales analógicas se transforman en impulsos de distintas amplitudes, a esta amplitud se le llama señal MIA o tren de muestreo. Teorema de Muestreo: Para que una señal se pueda leída correctamente necesitamos tener el doble de muestras que la frecuencia máxima de la señal analógica.

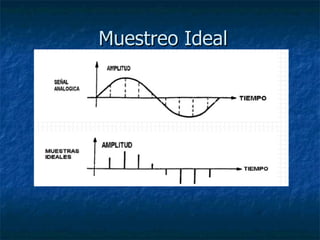

5. Muestreo Ideal

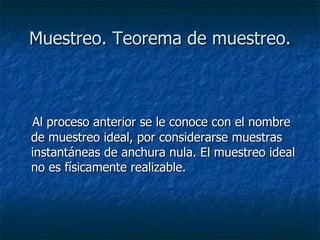

6. Muestreo. Teorema de muestreo. Al proceso anterior se le conoce con el nombre de muestreo ideal, por considerarse muestras instantáneas de anchura nula. El muestreo ideal no es físicamente realizable.

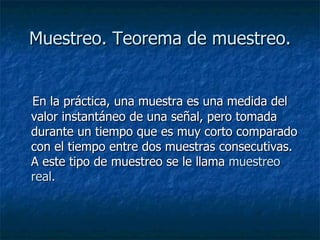

7. Muestreo. Teorema de muestreo. En la práctica, una muestra es una medida del valor instantáneo de una señal, pero tomada durante un tiempo que es muy corto comparado con el tiempo entre dos muestras consecutivas. A este tipo de muestreo se le llama muestreo real.

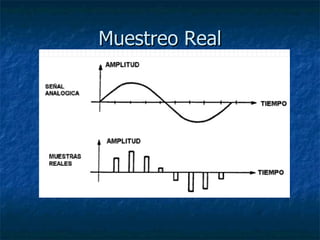

8. Muestreo Real

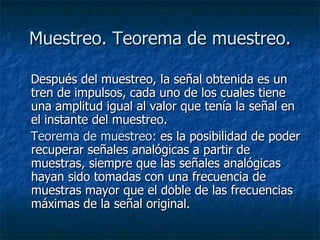

9. Muestreo. Teorema de muestreo. Después del muestreo, la señal obtenida es un tren de impulsos, cada uno de los cuales tiene una amplitud igual al valor que tenía la señal en el instante del muestreo. Teorema de muestreo: es la posibilidad de poder recuperar señales analógicas a partir de muestras, siempre que las señales analógicas hayan sido tomadas con una frecuencia de muestras mayor que el doble de las frecuencias máximas de la señal original.

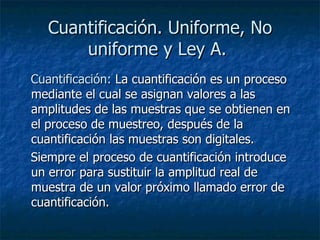

10. Cuantificación. Uniforme, No uniforme y Ley A. Cuantificación: La cuantificación es un proceso mediante el cual se asignan valores a las amplitudes de las muestras que se obtienen en el proceso de muestreo, después de la cuantificación las muestras son digitales. Siempre el proceso de cuantificación introduce un error para sustituir la amplitud real de muestra de un valor próximo llamado error de cuantificación.

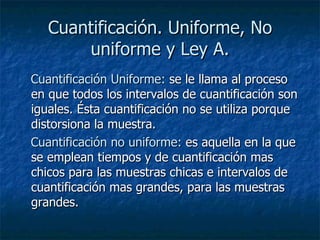

11. Cuantificación. Uniforme, No uniforme y Ley A. Cuantificación Uniforme: se le llama al proceso en que todos los intervalos de cuantificación son iguales. Ésta cuantificación no se utiliza porque distorsiona la muestra. Cuantificación no uniforme: es aquella en la que se emplean tiempos y de cuantificación mas chicos para las muestras chicas e intervalos de cuantificación mas grandes, para las muestras grandes.

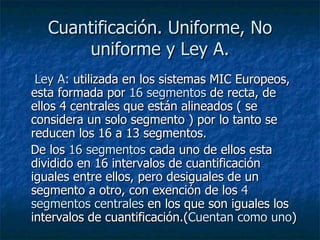

12. Cuantificación. Uniforme, No uniforme y Ley A. Ley A: utilizada en los sistemas MIC Europeos, esta formada por 16 segmentos de recta, de ellos 4 centrales que están alineados ( se considera un solo segmento ) por lo tanto se reducen los 16 a 13 segmentos. De los 16 segmentos cada uno de ellos esta dividido en 16 intervalos de cuantificación iguales entre ellos, pero desiguales de un segmento a otro, con exención de los 4 segmentos centrales en los que son iguales los intervalos de cuantificación.( Cuentan como uno )

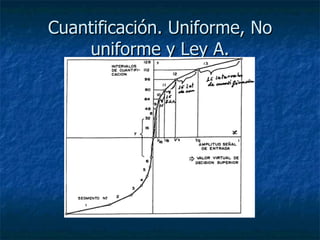

13. Cuantificación. Uniforme, No uniforme y Ley A.

14. Codificación, Decodificación y filtrado. La codificación es un proceso mediante el cual se representa una muestra cuantificada mediante una frecuencia binaria. En telefonía se utilizan 256 intervalos de cuantificación, para presentar las posibles muestras, y es necesario secuencias de 8 bits para representar todos los intervalos de cuantificación.

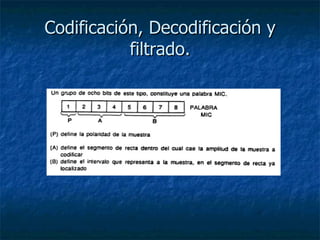

15. Codificación, Decodificación y filtrado.

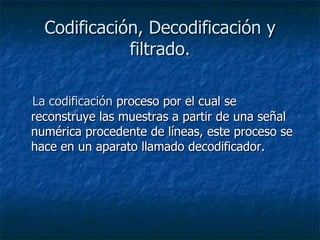

16. Codificación, Decodificación y filtrado. La codificación proceso por el cual se reconstruye las muestras a partir de una señal numérica procedente de líneas, este proceso se hace en un aparato llamado decodificador.

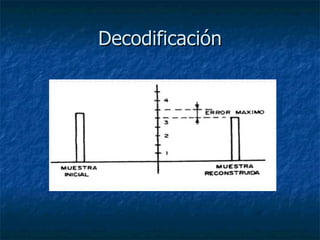

17. Decodificación

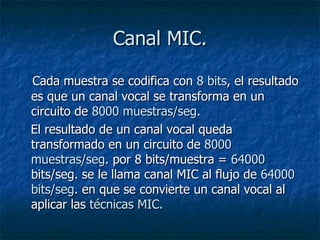

18. Canal MIC. Cada muestra se codifica con 8 bits , el resultado es que un canal vocal se transforma en un circuito de 8000 muestras/seg . El resultado de un canal vocal queda transformado en un circuito de 8000 muestras/seg . por 8 bits/muestra = 64000 bits/seg. se le llama canal MIC al flujo de 64000 bits/seg . en que se convierte un canal vocal al aplicar las técnicas MIC.

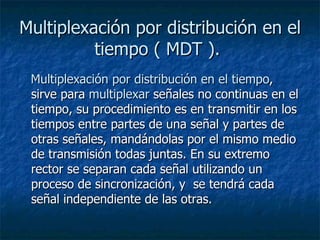

19. Multiplexación por distribución en el tiempo ( MDT ). Multiplexación por distribución en el tiempo , sirve para multiplexar señales no continuas en el tiempo, su procedimiento es en transmitir en los tiempos entre partes de una señal y partes de otras señales, mandándolas por el mismo medio de transmisión todas juntas. En su extremo rector se separan cada señal utilizando un proceso de sincronización, y se tendrá cada señal independiente de las otras.

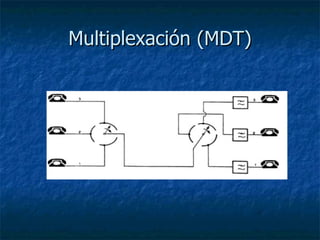

20. Multiplexación (MDT)

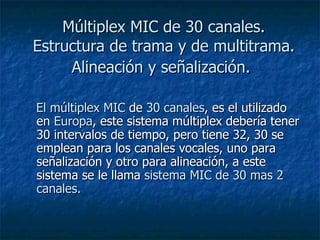

21. Múltiplex MIC de 30 canales. Estructura de trama y de multitrama. Alineación y señalización. El múltiplex MIC de 30 canales , es el utilizado en Europa , este sistema múltiplex debería tener 30 intervalos de tiempo, pero tiene 32, 30 se emplean para los canales vocales, uno para señalización y otro para alineación, a este sistema se le llama sistema MIC de 30 mas 2 canales.

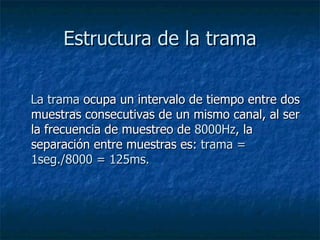

22. Estructura de la trama La trama ocupa un intervalo de tiempo entre dos muestras consecutivas de un mismo canal, al ser la frecuencia de muestreo de 8000Hz , la separación entre muestras es: trama = 1seg./8000 = 125ms.

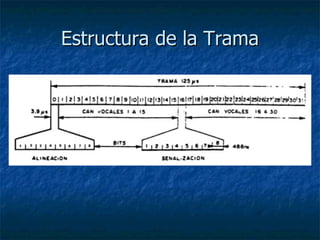

23. Estructura de la Trama

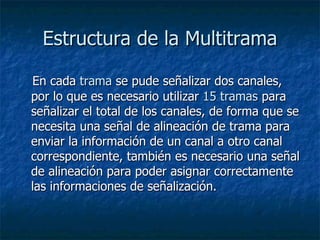

24. Estructura de la Multitrama En cada trama se pude señalizar dos canales, por lo que es necesario utilizar 15 tramas para señalizar el total de los canales, de forma que se necesita una señal de alineación de trama para enviar la información de un canal a otro canal correspondiente, también es necesario una señal de alineación para poder asignar correctamente las informaciones de señalización.

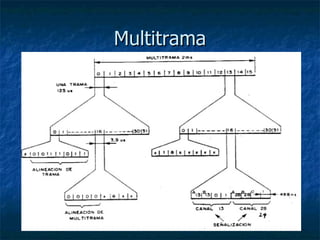

25. Multitrama

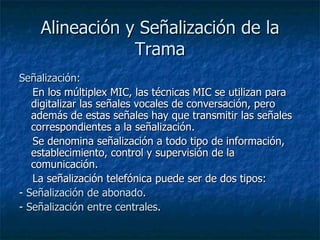

26. Alineación y Señalización de la Trama Señalización: En los múltiplex MIC, las técnicas MIC se utilizan para digitalizar las señales vocales de conversación, pero además de estas señales hay que transmitir las señales correspondientes a la señalización. Se denomina señalización a todo tipo de información, establecimiento, control y supervisión de la comunicación. La señalización telefónica puede ser de dos tipos: - Señalización de abonado . - Señalización entre centrales .

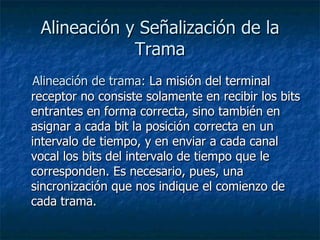

27. Alineación y Señalización de la Trama Alineación de trama: La misión del terminal receptor no consiste solamente en recibir los bits entrantes en forma correcta, sino también en asignar a cada bit la posición correcta en un intervalo de tiempo, y en enviar a cada canal vocal los bits del intervalo de tiempo que le corresponden. Es necesario, pues, una sincronización que nos indique el comienzo de cada trama.

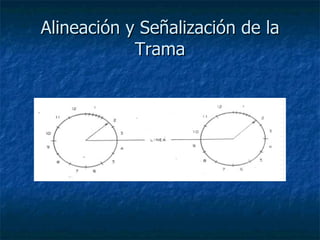

28. Alineación y Señalización de la Trama

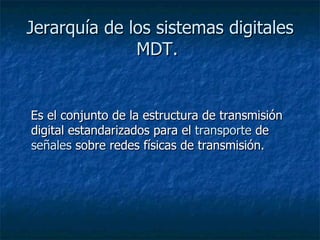

29. Jerarquía de los sistemas digitales MDT. Es el conjunto de la estructura de transmisión digital estandarizados para el transporte de señales sobre redes físicas de transmisión.

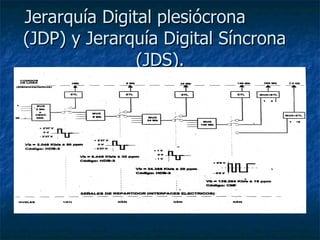

30. Jerarquía Digital plesiócrona (JDP) y Jerarquía Digital Síncrona (JDS).

31. Jerarquía Digital plesiócrona JDP : es una técnica que se emplea en las redes telefónicas para la transformación (proceso de muestreo, cuantificación y codificación) de las señales analógicas en digitales es conocida como MIC, que permite la utilización múltiple de una línea, mediante la multiplexación por división de tiempo, al funcionamiento de la JDP es que a nivel mas bajo se multiplexan las señales de entrada, por cada canal, a nivel de octeto, mientras que los niveles superiores se hace a nivel de BIT.

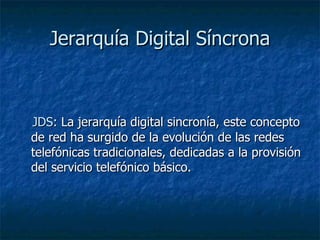

32. Jerarquía Digital Síncrona JDS : La jerarquía digital sincronía, este concepto de red ha surgido de la evolución de las redes telefónicas tradicionales, dedicadas a la provisión del servicio telefónico básico.

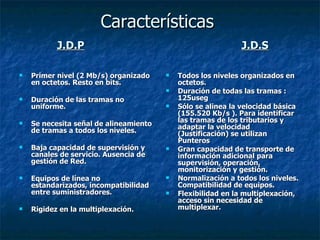

33. Características J.D.P J.D.S Primer nivel (2 Mb/s) organizado en octetos. Resto en bits. Duración de las tramas no uniforme. Se necesita señal de alineamiento de tramas a todos los niveles. Baja capacidad de supervisión y canales de servicio. Ausencia de gestión de Red. Equipos de línea no estandarizados, incompatibilidad entre suministradores. Rigidez en la multiplexación. Todos los niveles organizados en octetos. Duración de todas las tramas :125useg Sólo se alinea la velocidad básica (155.520 Kb/s ). Para identificar las tramas de los tributarios y adaptar la velocidad (Justificación) se utilizan Punteros Gran capacidad de transporte de información adicional para supervisión, operación, monitorización y gestión. Normalización a todos los niveles. Compatibilidad de equipos. Flexibilidad en la multiplexación, acceso sin necesidad de multiplexar.
