- 1. 1 12 de noviembrede 2009 Ing. Víctor A. Rodríguez Agosto 18, 2009 Tecnología Básica del Concreto
- 2. 2 12 de noviembrede 2009 Tecnología Básica de Concreto Componentes y Características del Concreto • Componentes del Concreto Moderno • Características de los Insumos Usados • Características Deseables del Concreto en Estado Fresco y Endurecido • Clasificación de Concretos y Morteros con Valor Agregado
- 3. 3 12 de noviembrede 2009 Componentes y Características del Concreto Componentes del Concreto Moderno Cementos Portland: I / II / III / IV / V / Puzolánico / Escoria / Blanco / MCS Agregados: Naturales / Artificiales / Arquitectónicos / Ligeros / Densos Agua de mezclado: Potable / Tratada / Acuíferos / Marítima Aire atrapado Materiales Complementarios Aditivos: A / B / C / D / E / F / G • Reductores de Agua • Superplastificantes • Normales / Retardantes / Acelerantes

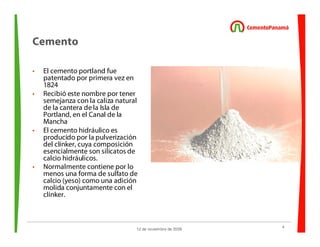

- 4. 4 12 de noviembrede 2009 Cemento • El cemento portland fue patentado por primera vez en 1824 • Recibió este nombre por tener semejanza con la caliza natural de la cantera de la Isla de Portland, en el Canal de la Mancha • El cemento hidráulico es producido por la pulverización del clínker, cuya composición esencialmente son silicatos de calcio hidráulicos. • Normalmente contiene por lo menos una forma de sulfato de calcio (yeso) como una adición molida conjuntamente con el clínker.

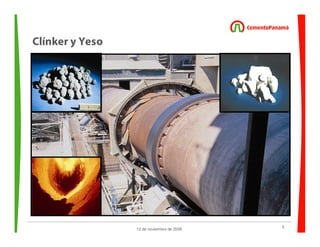

- 5. 5 12 de noviembrede 2009 Clínker y Yeso
- 6. 6 12 de noviembrede 2009 Adiciones del cemento • Clínker • Yeso • Cemento Portland – Escoria – Puzolanas – Ceniza volante – Humo de sílice

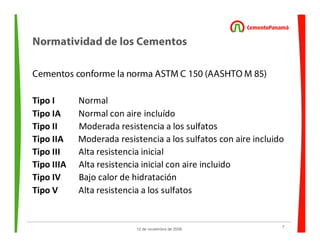

- 7. 7 12 de noviembrede 2009 Normatividad de los Cementos Cementos conforme la norma ASTM C 150 (AASHTO M 85) Tipo I Normal Tipo IA Normal con aire incluído Tipo II Moderada resistencia a los sulfatos Tipo IIA Moderada resistencia a los sulfatos con aire incluido Tipo III Alta resistencia inicial Tipo IIIA Alta resistencia inicial con aire incluido Tipo IV Bajo calor de hidratación Tipo V Alta resistencia a los sulfatos
- 8. 8 12 de noviembrede 2009 Normatividad de los Cementos Cementos conforme la norma ASTM C 595 (AASHTO M 240) Tipo P Cemento portland con puzolana Tipo IP Cemento portland con puzolana Tipo I (PM) Cemento portland modificado con puzolana Tipo S Cemento portland con escoria Tipo IS Cemento portland con escoria Tipo I (SM) Cemento portland modificado con escoria

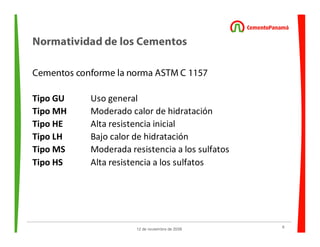

- 9. 9 12 de noviembrede 2009 Normatividad de los Cementos Cementos conforme la norma ASTM C 1157 Tipo GU Uso general Tipo MH Moderado calor de hidratación Tipo HE Alta resistencia inicial Tipo LH Bajo calor de hidratación Tipo MS Moderada resistencia a los sulfatos Tipo HS Alta resistencia a los sulfatos

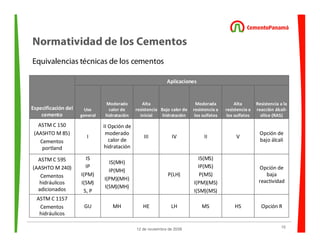

- 10. 10 12 de noviembrede 2009 Normatividad de los Cementos Equivalencias técnicas de los cementos Especificación del cemento Aplicaciones Uso general Moderado calor de hidratación Alta resistencia inicial Bajo calor de hidratación Moderada resistencia a los sulfatos Alta resistencia a los sulfatos Resistencia a la reacción álcali- sílice (RAS) ASTM C 150 (AASHTO M 85) Cementos portland I II Opción de moderado calor de hidratación III IV II V Opción de bajo álcali ASTM C 595 (AASHTO M 240) Cementos hidráulicos adicionados IS IP I(PM) I(SM) S, P IS(MH) IP(MH) I(PM)(MH) I(SM)(MH) P(LH) IS(MS) IP(MS) P(MS) I(PM)(MS) I(SM)(MS) Opción de baja reactividad ASTM C 1157 Cementos hidráulicos GU MH HE LH MS HS Opción R
- 11. 11 12 de noviembrede 2009 Normatividad de los Cementos Cementos especiales Cementos especiales Tipo Aplicación Cemento Blanco, ASTM C 150 I, II, II, V Concreto blanco o colorido, mampostería, mortero, lechada, revoque y estuco Cemento blanco de albañilería, ASTM C 91 M, S, N Mortero blanco entre las unidades de mampostería Cementos de Albañilería, ASTM C 91 M, S, N Mortero entre las unidades de mampostería, revoque y estuco Cementos mortero, ASTM C 1329 M, S, N Mortero entre las unidades de mampostería Cementos plásticos, ASTM C 1328 M, S Revoque y estuco Cementos expansivos, ASTM C 845 E-1(K), E-1(M), E-1(S) Concreto de contracción compensada Cementos para pozos petroleros, API 10 A, B, C, D, E, F, G, H Cementación o selladura de pozos Cementos repelentes al agua Mortero para baldosas y azulejos, pintura y revestimiento final de estuco
- 12. 12 12 de noviembrede 2009 Normatividad de los Cementos Cementos especiales Cementos especiales Tipo Aplicación Cementos de fraguado regulado Resistencia temprana y reparos Cemento con adiciones funcionales, ASTM C 595 (AASHTO M 240), ASTM C 1157 Construcción de concreto en general que necesite de características especiales, tales como reductor de agua, inclusor de aire, control de fraguado y propiedades aceleradas Cemento molido finamente (ultra fino) Selladura geotécnica Cemento de aluminato de calcio Reparación, resistencia química, exposición a altas temperaturas Cemento de fosfato de magnesio Reparación y resistencia química Cemento de geopolímero Construcción general, reparo, estabilización de desechos Cemento de etringita Estabilización de desechos Cemento hidráulico de endurecimiento rápido VH, MR, GC Pavimentación general donde sea requerido desarrollo rápido de resistencia (aproximadamente 4 horas)

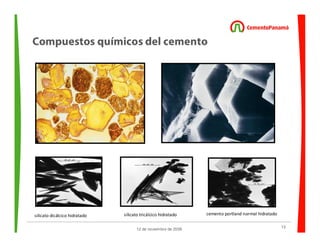

- 13. 13 12 de noviembrede 2009 Compuestos químicos del cemento silicato dicálcico hidratado silicato tricálcico hidratado cemento portland normal hidratado

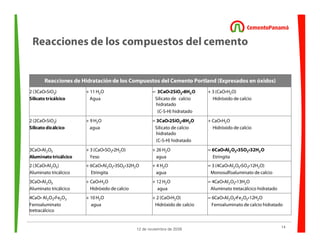

- 14. 14 12 de noviembrede 2009 Reacciones de los compuestos del cemento Reacciones de Hidrataciónde los Compuestos del Cemento Portland (Expresados en óxidos) 2 (3CaO•SiO2) Silicato tricálcico + 11 H2O Agua = 3CaO•2SiO2•8H2O Silicato de calcio hidratado (C-S-H) hidratado + 3 (CaO•H2O) Hidróxido de calcio 2 (2CaO•SiO2) Silicato dicálcico + 9 H2O agua = 3CaO•2SiO2•8H2O Silicato de calcio hidratado (C-S-H) hidratado + CaO•H2O Hidróxido de calcio 3CaO•Al2O3 Aluminato tricálcico + 3 (CaO•SO3•2H2O) Yeso + 26 H2O agua = 6CaO•Al2O3•3SO3•32H2O Etringita 2 (3CaO•Al2O3) Aluminato tricálcico + 6CaO•Al2O3•3SO3•32H2O Etringita + 4 H2O agua = 3 (4CaO•Al2O3•SO3•12H2O) Monosulfoaluminato de calcio 3CaO•Al2O3 Aluminato tricálcico + CaO•H2O Hidróxido de calcio + 12 H2O agua = 4CaO•Al2O3•13H2O Aluminato tretacálcico hidratado 4CaO• Al2O3•Fe2O3 Ferroaluminato tretracálcico + 10 H2O agua + 2 (CaO•H2O) Hidróxido de calcio = 6CaO•Al2O3•Fe2O3•12H2O Ferroaluminato de calcio hidratado

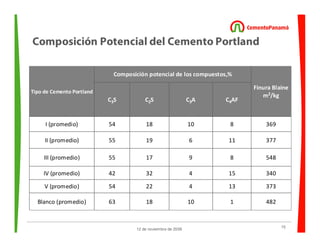

- 15. 15 12 de noviembrede 2009 Composición Potencial del Cemento Portland Tipo de Cemento Portland Composición potencial de los compuestos,% Finura Blaine m2/kg C3S C2S C3A C4AF I (promedio) 54 18 10 8 369 II (promedio) 55 19 6 11 377 III (promedio) 55 17 9 8 548 IV (promedio) 42 32 4 15 340 V (promedio) 54 22 4 13 373 Blanco (promedio) 63 18 10 1 482
- 16. 16 12 de noviembrede 2009 Pruebas físicas al cemento Turbidímetro de WagnerAparato del ensayo de Blaine • Finura: ASTM C 240

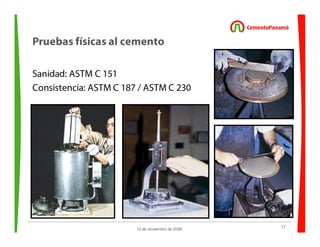

- 17. 17 12 de noviembrede 2009 Pruebas físicas al cemento Sanidad: ASTM C 151 Consistencia: ASTM C 187 / ASTM C 230

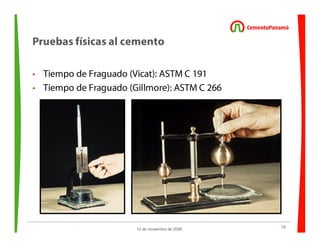

- 18. 18 12 de noviembrede 2009 Pruebas físicas al cemento • Tiempo de Fraguado (Vicat): ASTM C 191 • Tiempo de Fraguado (Gillmore): ASTM C 266

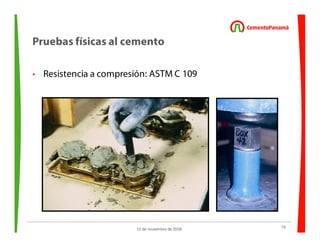

- 19. 19 12 de noviembrede 2009 Pruebas físicas al cemento • Resistencia a compresión: ASTM C 109

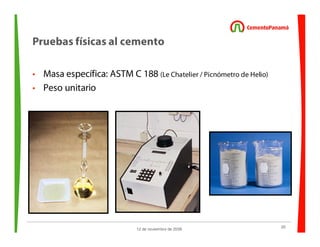

- 20. 20 12 de noviembrede 2009 Pruebas físicas al cemento • Masa específica: ASTM C 188 (Le Chatelier / Picnómetro de Helio) • Peso unitario

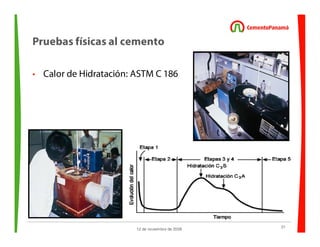

- 21. 21 12 de noviembrede 2009 Pruebas físicas al cemento • Calor de Hidratación: ASTM C 186

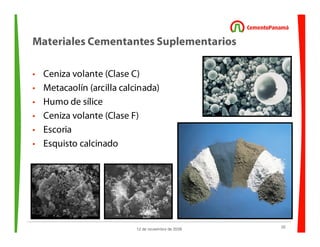

- 22. 22 12 de noviembrede 2009 Materiales Cementantes Suplementarios • Ceniza volante (Clase C) • Metacaolín (arcilla calcinada) • Humo de sílice • Ceniza volante (Clase F) • Escoria • Esquisto calcinado

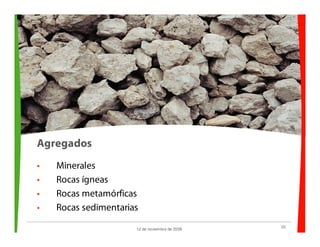

- 23. 23 12 de noviembrede 2009 • Minerales • Rocas ígneas • Rocas metamórficas • Rocas sedimentarias Agregados

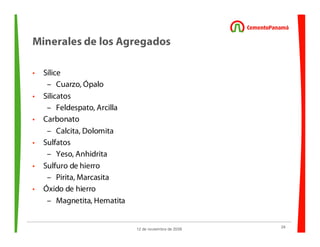

- 24. 24 12 de noviembrede 2009 Minerales de los Agregados • Sílice – Cuarzo, Ópalo • Silicatos – Feldespato, Arcilla • Carbonato – Calcita, Dolomita • Sulfatos – Yeso, Anhidrita • Sulfuro de hierro – Pirita, Marcasita • Óxido de hierro – Magnetita, Hematita

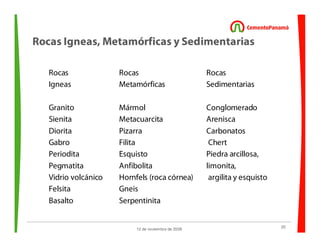

- 25. 25 12 de noviembrede 2009 Rocas Igneas, Metamórficas y Sedimentarias Rocas Rocas Rocas Igneas Metamórficas Sedimentarias Granito Mármol Conglomerado Sienita Metacuarcita Arenisca Diorita Pizarra Carbonatos Gabro Filita Chert Periodita Esquisto Piedra arcillosa, Pegmatita Anfibolita limonita, Vidrio volcánico Hornfels (roca córnea) argilita y esquisto Felsita Gneis Basalto Serpentinita
- 26. 26 12 de noviembrede 2009 Mapa Geológico de Panamá
- 27. 27 12 de noviembrede 2009 Agregados de Peso Normal Agregado Grueso Agregado Fino Grava y piedra triturada Arena y/o piedra triturada ≥ 5 mm (0.2 in) < 5 mm (0.2 in) Normalmente entre 9.5 y 37.5 mm Contenido de agregado fino (3/8 y 1½ in) normalmente del 35% al 45% por masa o volumen total del agregado Produce concreto de pesonormal 2,200 a 2,400 kg/m3 (140 a 150 lb/ft3)

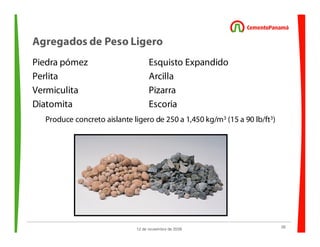

- 28. 28 12 de noviembrede 2009 Agregados de Peso Ligero Piedra pómez Esquisto Expandido Perlita Arcilla Vermiculita Pizarra Diatomita Escoria Produce concreto aislante ligero de 250 a 1,450 kg/m3 (15 a 90 lb/ft3)
- 29. 29 12 de noviembrede 2009 Agregado de Peso Pesado Barita Limonita Magnetita Ilmenita Hematita Esferas de Hierro Produce concreto pesado de hasta 6,400 kg/m3 (400 lb/ft3)

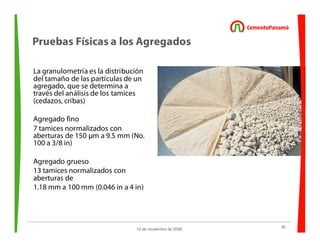

- 30. 30 12 de noviembrede 2009 Pruebas Físicas a los Agregados La granulometría es la distribución del tamaño de las partículas de un agregado, que se determina a través del análisis de los tamices (cedazos, cribas) Agregado fino 7 tamices normalizados con aberturas de 150 µm a 9.5 mm (No. 100 a 3/8 in) Agregado grueso 13 tamices normalizados con aberturas de 1.18 mm a 100 mm (0.046 in a 4 in)

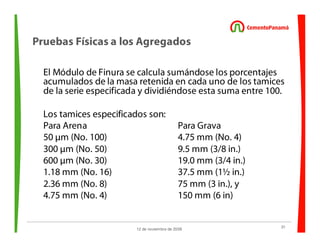

- 31. 31 12 de noviembrede 2009 Pruebas Físicas a los Agregados El Módulo de Finura se calcula sumándose los porcentajes acumulados de la masa retenida en cada uno de los tamices de la serie especificada y dividiéndose esta suma entre 100. Los tamices especificados son: Para Arena Para Grava 50 µm (No. 100) 4.75 mm (No. 4) 300 µm (No. 50) 9.5 mm (3/8 in.) 600 µm (No. 30) 19.0 mm (3/4 in.) 1.18 mm (No. 16) 37.5 mm (1½ in.) 2.36 mm (No. 8) 75 mm (3 in.), y 4.75 mm (No. 4) 150 mm (6 in)

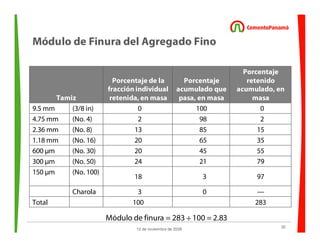

- 32. 32 12 de noviembrede 2009 Módulo de Finura del Agregado Fino Tamiz Porcentaje de la fracción individual retenida, en masa Porcentaje acumulado que pasa, en masa Porcentaje retenido acumulado, en masa 9.5 mm (3/8 in) 0 100 0 4.75 mm (No. 4) 2 98 2 2.36 mm (No. 8) 13 85 15 1.18 mm (No. 16) 20 65 35 600 µm (No. 30) 20 45 55 300 µm (No. 50) 24 21 79 150 µm (No. 100) 18 3 97 Charola 3 0 — Total 100 283 Módulo de finura = 283 ÷ 100 = 2.83

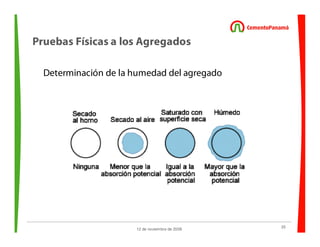

- 33. 33 12 de noviembrede 2009 Pruebas Físicas a los Agregados Determinación de la humedad del agregado

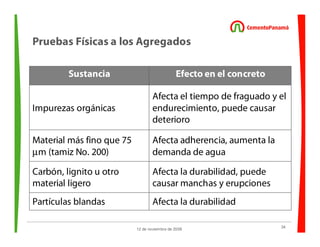

- 34. 34 12 de noviembrede 2009 Pruebas Físicas a los Agregados Sustancia Efecto en el concreto Impurezas orgánicas Afecta el tiempo de fraguado y el endurecimiento, puede causar deterioro Material más fino que 75 µm (tamiz No. 200) Afecta adherencia, aumenta la demanda de agua Carbón, lignito u otro material ligero Afecta la durabilidad, puede causar manchas y erupciones Partículas blandas Afecta la durabilidad
- 35. 35 12 de noviembrede 2009 Pruebas Físicas a los Agregados Substancias Efecto en el concreto Terrones de arcilla y partículas desmenuzables Afecta la trabajabilidad y la durabilidad, puede causar erupciones Chert con masa específica relativa relativa menor que 2.40 Afecta la durabilidad, puede causar erupciones Agregados reactivos con los álcalis Causa expansión anormal, fisuración en forma de mapa (“viboritas”, acocodrilamiento, piel de cocodrilo)
- 36. 36 12 de noviembrede 2009 Agua

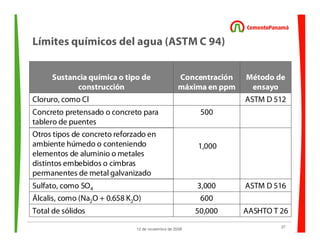

- 37. 37 12 de noviembrede 2009 Límites químicos del agua (ASTM C 94) 1,000 Otros tipos de concreto reforzado en ambiente húmedo o conteniendo elementos de aluminio o metales distintos embebidos o cimbras permanentes de metal galvanizado 500Concreto pretensado o concreto para tablero de puentes Sustancia química o tipo de construcción Concentración máxima en ppm Método de ensayo Cloruro, como Cl ASTM D 512 Sulfato, como SO4 3,000 ASTM D 516 Álcalis, como (Na2O + 0.658 K2O) 600 Total de sólidos 50,000 AASHTO T 26

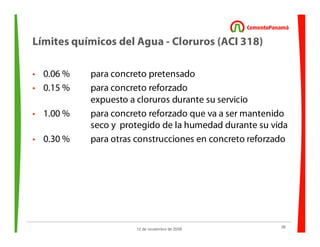

- 38. 38 12 de noviembrede 2009 Límites químicos del Agua - Cloruros (ACI 318) • 0.06 % para concreto pretensado • 0.15 % para concreto reforzado expuesto a cloruros durante su servicio • 1.00 % para concreto reforzado que va a ser mantenido seco y protegido de la humedad durante su vida • 0.30 % para otras construcciones en concreto reforzado

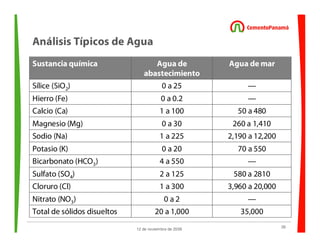

- 39. 39 12 de noviembrede 2009 Análisis Típicos de Agua Sustancia química Agua de abastecimiento Agua de mar Sílice (SiO2) 0 a 25 — Hierro (Fe) 0 a 0.2 — Calcio (Ca) 1 a 100 50 a 480 Magnesio (Mg) 0 a 30 260 a 1,410 Sodio (Na) 1 a 225 2,190 a 12,200 Potasio (K) 0 a 20 70 a 550 Bicarbonato (HCO3) 4 a 550 — Sulfato (SO4) 2 a 125 580 a 2810 Cloruro (Cl) 1 a 300 3,960 a 20,000 Nitrato (NO3) 0 a 2 — Total de sólidos disueltos 20 a 1,000 35,000

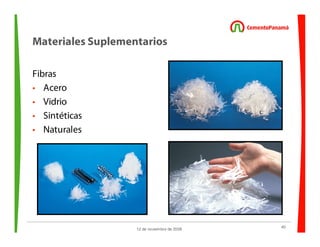

- 40. 40 12 de noviembrede 2009 Materiales Suplementarios Fibras • Acero • Vidrio • Sintéticas • Naturales
- 41. 41 12 de noviembrede 2009 Aditivos • Inclusores de aire • Reductores de agua • Plastificantes • Aceleradores • Retardadores • Para Control de Hidratación • Inhibidores de corrosión • Reductores de contracción • Inhibidores de RAS • Colorantes • Aditivos diversos

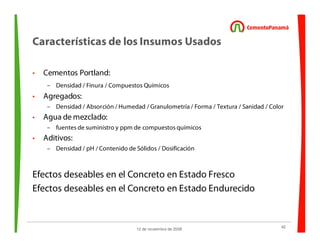

- 42. 42 12 de noviembrede 2009 Características de los Insumos Usados • Cementos Portland: – Densidad / Finura / Compuestos Químicos • Agregados: – Densidad / Absorción / Humedad / Granulometría / Forma / Textura / Sanidad / Color • Agua de mezclado: – fuentes de suministro y ppm de compuestos químicos • Aditivos: – Densidad / pH / Contenido de Sólidos / Dosificación Efectos deseables en el Concreto en Estado Fresco Efectos deseables en el Concreto en Estado Endurecido

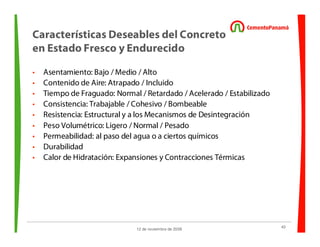

- 43. 43 12 de noviembrede 2009 Características Deseables del Concreto en Estado Fresco y Endurecido • Asentamiento: Bajo / Medio / Alto • Contenido de Aire: Atrapado / Incluido • Tiempo de Fraguado: Normal / Retardado / Acelerado / Estabilizado • Consistencia: Trabajable / Cohesivo / Bombeable • Resistencia: Estructural y a los Mecanismos de Desintegración • Peso Volumétrico: Ligero / Normal / Pesado • Permeabilidad: al paso del agua o a ciertos químicos • Durabilidad • Calor de Hidratación: Expansiones y Contracciones Térmicas

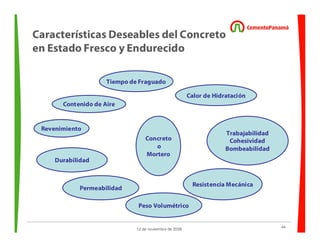

- 44. 44 12 de noviembrede 2009 Revenimiento Contenido de Aire Tiempo de Fraguado Trabajabilidad Cohesividad Bombeabilidad Calor de Hidratación Resistencia Mecánica Peso Volumétrico Permeabilidad Durabilidad Concreto o Mortero Características Deseables del Concreto en Estado Fresco y Endurecido

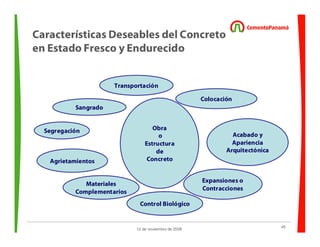

- 45. 45 12 de noviembrede 2009 Segregación Sangrado Transportación Acabado y Apariencia Arquitectónica Colocación Expansiones o Contracciones Control Biológico Materiales Complementarios Agrietamientos Obra o Estructura de Concreto Características Deseables del Concreto en Estado Fresco y Endurecido

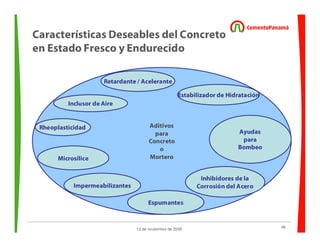

- 46. 46 12 de noviembrede 2009 Aditivos para Concreto o Mortero Rheoplasticidad Inclusor de Aire Retardante / Acelerante Ayudas para Bombeo Estabilizador de Hidratación Inhibidores de la Corrosión del Acero Espumantes Impermeabilizantes Microsílice Características Deseables del Concreto en Estado Fresco y Endurecido

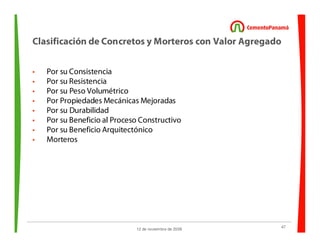

- 47. 47 12 de noviembrede 2009 Clasificación de Concretos y Morteros con Valor Agregado • Por su Consistencia • Por su Resistencia • Por su Peso Volumétrico • Por Propiedades Mecánicas Mejoradas • Por su Durabilidad • Por su Beneficio al Proceso Constructivo • Por su Beneficio Arquitectónico • Morteros

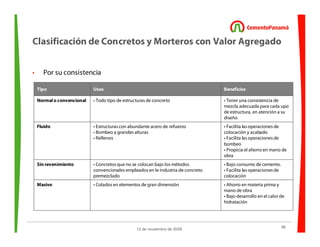

- 48. 48 12 de noviembrede 2009 Clasificación de Concretos y Morteros con Valor Agregado • Por su consistencia Tipo Usos Beneficios Normal o convencional • Todo tipo de estructuras de concreto • Tener una consistencia de mezcla adecuada para cada upo de estructura, en atención a su diseño Fluido • Estructuras con abundante acero de refuerzo • Bombeo a grandes alturas • Rellenos • Facilita las operaciones de colocación y acabado • Facilita las operaciones de bombeo • Propicia el ahorro en mano de obra Sin revenimiento • Concretos que no se colocan bajo los métodos convencionales empleados en le industria de concreto premezclado • Bajo consumo de cemento. • Facilita las operaciones de colocación Masivo • Colados en elementos de gran dimensión • Ahorro en materia prima y mano de obra • Bajo desarrollo en el calor de hidratación
- 49. 49 12 de noviembrede 2009 Clasificación de Concretos y Morteros con Valor Agregado • Por su resistencia Tipo Usos Beneficios Resistencia Baja • Losas aligeradas • Elementos de concreto sin requisitos estructurales • Bajo costo Resistencia Moderada • Edificaciones de tipo habitacional de pequeña altura • Bajo costo Resistencia Normal • Todo tipo de estructuras de concreto • Funcionalidad • Disponibilidad Resistencia muy Alta • Columnas de edificios muy altos • Secciones de puentes con claros muy largos • Elementos presforzados • Disminución en los espesores de los elementos • Mayor área aprovechable en plantas bajas de edificios altos • Elementos presforzados más ligeros • Elementos más esbeltos Alta Resistencia Temprana • Pavimentos • Elementos presforzados • Elementos prefabricados • Construcción en clima frío • Minimizar tiempo de construcción • Pisos • Elevada resistencia temprana • Mayor avance de obra • Optimización del uso de cimbra • Disminución de costos

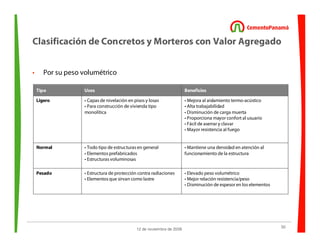

- 50. 50 12 de noviembrede 2009 Clasificación de Concretos y Morteros con Valor Agregado • Por su peso volumétrico Tipo Usos Beneficios Ligero • Capas de nivelación en pisos y losas • Para construcción de vivienda tipo monolítica • Mejora al aislamiento termo-acústico • Alta trabajabilidad • Disminución de carga muerta • Proporciona mayor confort al usuario • Fácil de aserrar y clavar • Mayor resistencia al fuego Normal • Todo tipo de estructuras en general • Elementos prefabricados • Estructuras voluminosas • Mantiene una densidad en atención al funcionamiento de la estructura Pesado • Estructura de protección contra radiaciones • Elementos que sirvan como lastre • Elevado peso volumétrico • Mejor relación resistencia/peso • Disminución de espesor en los elementos

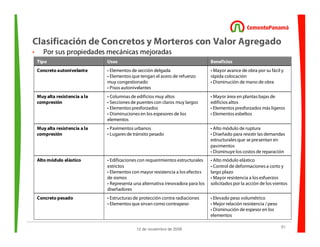

- 51. 51 12 de noviembrede 2009 Clasificación de Concretos y Morteros con Valor Agregado • Por sus propiedades mecánicas mejoradas Tipo Usos Beneficios Concreto autonivelante • Elementos de sección delgada • Elementos que tengan el acero de refuerzo muy congestionado • Pisos autonivelantes • Mayor avance de obra por su fácil y rápida colocación • Disminución de mano de obra Muy alta resistencia a la compresión • Columnas de edificios muy altos • Secciones de puentes con claros muy largos • Elementos presforzados • Disminuciones en los espesores de los elementos • Mayor área en plantas bajas de edificios altos • Elementos presforzados más ligeros • Elementos esbeltos Muy alta resistencia a la compresión • Pavimentos urbanos • Lugares de tránsito pesado • Alto módulo de ruptura • Diseñado para resistir las demandas estructurales que se presentan en pavimentos • Disminuye los costos de reparación Alto módulo elástico • Edificaciones con requerimientos estructurales estrictos • Elementos con mayor resistencia a los efectos de sismos • Representa una alternativa innovadora para los diseñadores • Alto módulo elástico • Control de deformaciones a corto y largo plazo • Mayor resistencia a los esfuerzos solicitados por la acción de los vientos Concreto pesado • Estructuras de protección contra radiaciones • Elementos que sirvan como contrapeso • Elevado peso volumétrico • Mejor relación resistencia / peso • Disminución de espesor en los elementos
- 52. 52 12 de noviembrede 2009 Clasificación de Concretos y Morteros con Valor Agregado • Por su durabilidad Tipo Usos Beneficios Muy baja permeabilidad • Albercas, cisternas y canales • Tanques de almacenamiento de agua • Losas de azotea • Obras hidráulicas • Muy baja permeabilidad • Reducción de riesgo de corrosión del acero de refuerzo • Aislamiento de la estructura de las acciones del medio ambiente Resistente al ataque por cloruros • Estructuras en contacto con agua de mar • Estructuras expuestas a una alta concentración de agentes corrosivos • Mayor resistencia al ataque de los agentes corrosivos • Estructuras más durables • Menores costos de mantenimiento Resistente al ataque por sulfatos • Tuberías, canales y cualquier obra que por sus condiciones de exposición tenga riesgo de este tipo de ataque • Mayor resistencia al ataque químico • Estructuras más durables • Menores costos de mantenimiento Con aire incluido • Cámaras de refrigeración • Elementos expuestos a temperaturas bajas extremas • Facilita las operaciones de acabado • Estructuras más durables • Menores costos de mantenimiento
- 53. 53 12 de noviembrede 2009 Clasificación de Concretos y Morteros con Valor Agregado • Por su beneficio constructivo (1) Tipo Usos Beneficios Rápido Desarrollo de Resistencia • Pisos • Pavimentos • Elementos presforzados • Elementos prefabricados • Construcción en clima frío • Aprovechamiento máximo de cimbra • Minimizar tiempo de construcción • Elevada resistencia temprana • Mayor avance de obra • Optimización del uso de cimbra • Disminución de costos Ligero Celular • Mejora el aislamiento termo-acústico • Capas de Nivelación en pisos y losas • Para construcción de vivienda tipo monolítica • Mayor resistencia al fuego • Alta trabajabilidad • Disminución de carga muerta • Proporciona mayor confort al usuario • Fácil de aserrar y clavar Relleno fluido • Bases y sub-bases en calles y carreteras • Relleno de zanjas, calles, carreteras etc. • Relleno de cavidades de difícil acceso • Rellenos provisionales • Estabilización de Terraplenes • Alta trabajabilidad • Material autonivelante • No tiene asentamientos • Garantiza un relleno uniforme • Ahorro en operaciones de colocación y compactación • Reduce la excavación en relación al relleno tradicional

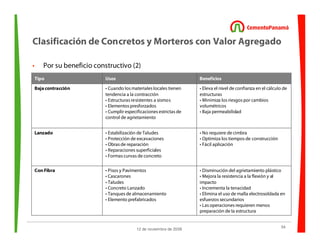

- 54. 54 12 de noviembrede 2009 • Por su beneficio constructivo (2) Tipo Usos Beneficios Baja contracción • Cuando los materiales locales tienen tendencia a la contracción • Estructuras resistentes a sismos • Elementos presforzados • Cumplir especificaciones estrictas de control de agrietamiento • Eleva el nivel de confianza en el cálculo de estructuras • Minimiza los riesgos por cambios volumétricos • Baja permeabilidad Lanzado • Estabilización de Taludes • Protección de excavaciones • Obras de reparación • Reparaciones superficiales • Formas curvas de concreto • No requiere de cimbra • Optimiza los tiempos de construcción • Fácil aplicación Con Fibra • Pisos y Pavimentos • Cascarones • Taludes • Concreto Lanzado • Tanques de almacenamiento • Elemento prefabricados • Disminución del agrietamiento plástico • Mejora la resistencia a la flexión y al impacto • Incrementa la tenacidad • Elimina el uso de malla electrosoldada en esfuerzos secundarios • Las operaciones requieren menos preparación de la estructura Clasificación de Concretos y Morteros con Valor Agregado
- 55. 55 12 de noviembrede 2009 Tipo Usos Beneficios Suelo Cemento • Caminos rurales • Colonias marginadas • Rutas de evacuación • Costo muy bajo • Sencilla aplicación • Uso de mano de obra local • Comunicación entre comunidades rurales • Resistente a la erosión pluvial Convencional • Pavimentación de carreteras y vialidades urbanas • Larga vida útil • Mínimo mantenimiento • Ahorro de energía en luminarias • Ahorro de combustible • Mayor seguridad en el frenado Whilelopping • Rehabilitación de carpetas asfálticas deterioradas • Incremento en la vida útil de 10 a 15 años • Costo menor que la rehabilitación con asfalto • Ahorro de energía en luminarias • Requiere de mínima preparación de la superficie • Rapidez de construcción mayor a la rehabilitación con asfalto Estampado • Pavimentación de calles y vías públicas • Solución estética para pisos de centros comerciales, residencias, estacionamientos, hoteles, etc. • Larga vida útil • De fácil aplicación respecto a otras alternativas • Gran variedad de texturas y colores • Acabados antiderrapantes • Menor costo que el uso de algunas losetas pisos • Por su beneficio constructivo (3) Clasificación de Concretos y Morteros con Valor Agregado

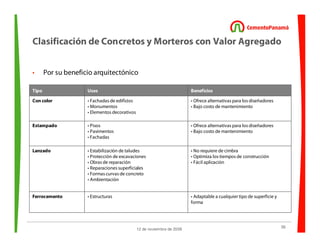

- 56. 56 12 de noviembrede 2009 • Por su beneficio arquitectónico Tipo Usos Beneficios Con color • Fachadas de edificios • Monumentos • Elementos decorativos • Ofrece alternativas para los diseñadores • Bajo costo de mantenimiento Estampado • Pisos • Pavimentos • Fachadas • Ofrece alternativas para los diseñadores • Bajo costo de mantenimiento Lanzado • Estabilización de taludes • Protección de excavaciones • Obras de reparación • Reparaciones superficiales • Formas curvas de concreto • Ambientación • No requiere de cimbra • Optimiza los tiempos de construcción • Fácil aplicación Ferrocemento • Estructuras • Adaptable a cualquier tipo de superficie y forma Clasificación de Concretos y Morteros con Valor Agregado

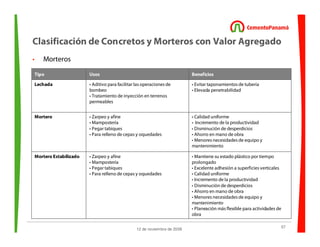

- 57. 57 12 de noviembrede 2009 • Morteros Tipo Usos Beneficios Lechada • Aditivo para facilitar las operaciones de bombeo • Tratamiento de inyección en terrenos permeables • Evitar taponamientos de tubería • Elevada penetrabilidad Mortero • Zarpeo y afine • Mampostería • Pegar tabiques • Para relleno de cepas y oquedades • Calidad uniforme • Incremento de la productividad • Disminución de desperdicios • Ahorro en mano de obra • Menores necesidades de equipo y mantenimiento Mortero Estabilizado • Zarpeo y afine • Mampostería • Pegar tabiques • Para relleno de cepas y oquedades • Mantiene su estado plástico por tiempo prolongado • Excelente adhesión a superficies verticales • Calidad uniforme • Incremento de la productividad • Disminución de desperdicios • Ahorro en mano de obra • Menores necesidades de equipo y mantenimiento • Planeación más flexible para actividades de obra Clasificación de Concretos y Morteros con Valor Agregado
- 58. 58 12 de noviembrede 2009 Gracias
