Este documento proporciona información sobre la mezcla y dosificación del concreto. Explica los materiales que componen el concreto como cemento, arena, grava y agua, y sus proporciones óptimas. También incluye tablas con especificaciones técnicas para la construcción de columnas, vigas, losas y otros elementos estructurales de concreto reforzado.

1. República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Universitaria
Universidad Tecnológica Santiago Mariño – Extensión Barinas.
MEZCLA DE CONCRETO
INTEGRANTE:
Luis Enrique Colmenarez Rodríguez
Barquisimeto, 6 de Agosto del 2.014.

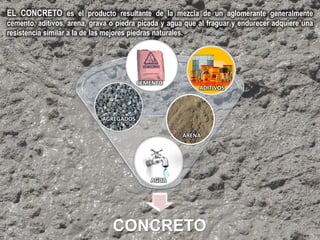

2. EL CONCRETO es el producto resultante de la mezcla de un aglomerante generalmente
cemento, aditivos, arena, grava o piedra picada y agua que al fraguar y endurecer adquiere una
resistencia similar a la de las mejores piedras naturales.
CONCRETO
AGREGADOS
CEMENTO
ADITIVOS
AGUA
ARENA

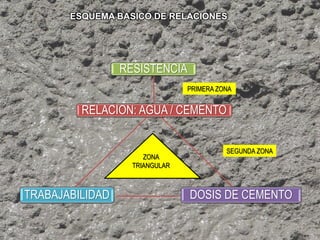

3. RELACION: AGUA / CEMENTO
RESISTENCIA
DOSIS DE CEMENTOTRABAJABILIDAD
ESQUEMA BASICO DE RELACIONES
PRIMERA ZONA
SEGUNDA ZONA
ZONA
TRIANGULAR

4. MATERIALES QUE COMPONEN EL CONCRETO

5. EL CEMENTO es un material que combinado con la arena, la piedra y el agua, crea una mezcla capaz de
endurecerse hasta adquirir la consistencia de una piedra.
Su contenido es en sacos de un pie cúbico que pesan 42.5 kg
Cemento Tipo I
De uso común y corriente en construcciones de concreto y trabajos de albañilería donde no se requieren propiedades
especiales.
Cemento Puzolánico IP
Cemento al que se ha añadido puzolana hasta en un 15%, material que le da un color rojizo y que se obtiene de
arcillas calcinadas, de cenizas volcánicas o de ladrillos pulverizados. La ventaja de reemplazar parte del cemento por
este material, es que permite retener agua, por lo que se obtiene una mayor capacidad de adherencia*.
Esto retrasa, además, el tiempo de fraguado y es conveniente cuando se necesita de más tiempo.
Cemento Tipo II
De moderada resistencia al ataque de los sulfatos, se recomienda usar en ambientes agresivos. Los sulfatos son
sustancias que aparecen en las aguas subterráneas o en los suelos, que cuando entran en contacto con el concreto,
lo deterioran.
Cemento Tipo III
De desarrollo rápido de resistencia. Se recomienda usar cuando se quiera adelantar el desencofrado. Al fraguar,
produce alto calor, por lo que es aplicable en climas fríos.
Cemento Tipo IV
Al fraguar produce bajo calor, recomendable para vaciados de grandes masas de concreto. Por ejemplo, en presas de
concreto.
Cemento Tipo V
De muy alta resistencia al ataque de sales, recomendable cuando el elemento de concreto esté en contacto con agua
o ambientes salinos.

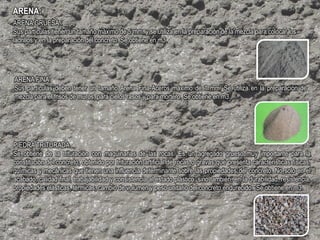

6. ARENA:
ARENA GRUESA :
Sus partículas tienen un tamaño máximo de 5 mm. y se utiliza en la preparación de la mezcla para colocar los
ladrillos y en la preparación del concreto. Se obtiene en m3.
ARENA FINA:
Sus partículas deben tener un tamaño Arena Fina-Aceros máximo de 1 mm. Se utiliza en la preparación de
mezcla para el frisos de muros, para cielos rasos y para mortero. Se obtiene en m3.
PIEDRA TRITURADA
Se obtiene de la trituración con maquinarias de las rocas. Es un agregado grueso muy importante para la
constitución del concreto, obtenido por trituración artificial de rocas o gravas que presenta características físicas,
químicas y mecánicas que tienen una influencia determinante sobre las propiedades del concreto. No solo en el
acabado, calidad final, trabajabilidad y consistencia al estado plástico; sino también, en la durabilidad, resistencia,
propiedades elásticas, térmicas, cambio de volumen y peso unitario del concreto endurecido. Se obtiene en m3.

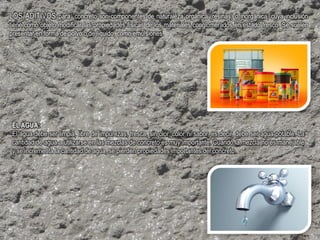

7. LOS ADITIVOS para concreto son componentes de naturaleza orgánica (resinas) o inorgánica, cuya inclusión
tiene como objeto modificar las propiedades físicas de los materiales conglomerados en estado fresco. Se suelen
presentar en forma de polvo o de líquido, como emulsiones.
EL AGUA:
El agua debe ser limpia, libre de impurezas, fresca, sin olor, color ni sabor, es decir, debe ser agua potable. La
cantidad de agua a utilizarse en las mezclas de concreto es muy importante. Cuando la mezcla no es manejable
y se incrementa la cantidad de agua, se pierden propiedades importantes del concreto.

8. EQUIVALENCIAS Y EQUIPOS PARA LA
PREPARACIÓN DEL CONCRETO

9. EQUIVALENCIAS
Descripción Sacos Litros (Lts.) Kilogramos (Kg.) Cuñetes
Cemento 1 28,3 42.5 1,5
Cal 1 18
Carretilla 3
Cuñete 19,375
1 Lata 18
Palada de Arena 5,5
Palada de Piedra 4,25

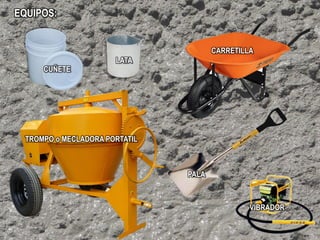

10. CUÑETE
LATA
CARRETILLA
TROMPO o MECLADORA PORTATIL
PALA
VIBRADOR
EQUIPOS:

11. DISEÑOS DE MEZCLAS PARA CONCRETO

12. DOSIFICACIÓN DE CONCRETO
PARA CONSTRUIR:
CEMENTO ARENA PIEDRA AGUA
Sacos Cuñetes Cuñetes Cuñetes
Bases para tuberías de Cloacas 1 8.5 6 2
Relleno corriente de concreto 1 8.5 6 2
Aceras de Jardines 1 7.5 5.25 1.75
Aceras de poco Transito 1 7.5 5.25 1.75
Bases de pisos para casas 1 7.5 5.25 1.75
Postes o Estantes para cercas 1 7.5 5.25 1.75
Paredes de Concreto 1 7.5 5.25 1.75
Canales de Riego y Drenaje 1 6 4 1.5
Canchas para Deportes 1 6 4 1.5
Losetas para aceras de jardín 1 6 4 1.5
Sobrecimientos para paredes 1 6 4 1.5
Aceras de gran Transito 1 6 4 1.5
Bancos para Jardines 1 6 4 1.5
Brocales para Aceras 1 6 4 1.5

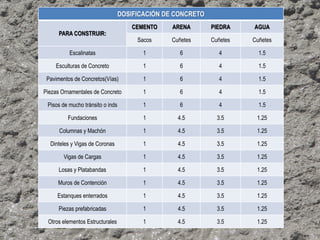

13. DOSIFICACIÓN DE CONCRETO
PARA CONSTRUIR:
CEMENTO ARENA PIEDRA AGUA
Sacos Cuñetes Cuñetes Cuñetes
Escalinatas 1 6 4 1.5
Esculturas de Concreto 1 6 4 1.5
Pavimentos de Concretos(Vías) 1 6 4 1.5
Piezas Ornamentales de Concreto 1 6 4 1.5
Pisos de mucho tránsito o inds 1 6 4 1.5
Fundaciones 1 4.5 3.5 1.25
Columnas y Machón 1 4.5 3.5 1.25
Dinteles y Vigas de Coronas 1 4.5 3.5 1.25
Vigas de Cargas 1 4.5 3.5 1.25
Losas y Platabandas 1 4.5 3.5 1.25
Muros de Contención 1 4.5 3.5 1.25
Estanques enterrados 1 4.5 3.5 1.25
Piezas prefabricadas 1 4.5 3.5 1.25
Otros elementos Estructurales 1 4.5 3.5 1.25

14. MEZCLAS DE CONCRETO EN VOLÚMENES (m3)
CONCRETO CEMENTO ARENA PIEDRA AGUA
CONCRETO 150 kg/cm2 7,00 SACOS 0,46 m3 0,91 m3 0,14 m3
CONCRETO 180 Kg/cm2 7,00 SACOS 0,44m 0,91 m3 0,16 m3
CONCRETO 200 Kg/cm2 7,50 SACOS 0,45 m3 0,90 m3 0,16 m3
CONCRETO 210 Kg/cm2 7,75 SACOS 0,44 m3 0,88 m3 0,16 m3
CONCRETO 250 Kg/cm2 8,50 SACOS 0,44 m3 0,89 m3 0,18 m3
CONCRETO 280 Kg/cm2 9,00 SACOS 0,44 m3 0,88 m3 0,19 m3
CONCRETO 300 Kg/cm2 9,50 SACOS 0,43 m3 0,88 m3 0,20 m3
CONCRETO de 184 a 220 Kg/cm2 1,00 SACO 65/80 Lts 80/95 Lts 25/30 Lts
CONCRETO 220 Kg/cm2 con agregado T. max. 1 y variando la arena. Agua contralada asentamiento en el cono de Abrams
Con Arena Gruesa 7,75 SACOS 915 Kgs 919 Kgs
Con Arena Fina 7,50 SACOS 840 Kgs 1020 Kgs
Con Arena muy Fina 7,25 SACOS 750 Kgs 1022 Kgs
Tips: La humedad se controla midiendo el asentamiento de la mezcla con el cono de Abrams.. Las proporciones dependen de la
resistencia, granulometría y humedad de los materiales. La arena debe ser lavada, de rio o cantera, no debe ensuciar al tacto ni
brillar. El agua debe ser limpia, potable, sin impurezas. La piedra picada desde de ser limpia, triturada de cantera o del rio y de
tamaño máximo 1 pulgada, ¾ o ½ (El tamaño mayor varia las proporciones).
Contenido de Cemento mínimo para Concreto: 270 Kg/m3 ( 6,35 Sacos). Contenido de cemento mínimo para concreto en zonas
agresivas, marinas o de desgaste: 350 Kg/m3 (8,25 Sacos).

15. REFUERZO ESTRUCTURAL

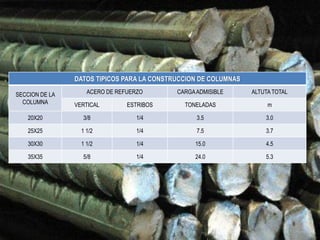

16. DATOS TIPICOS PARA LA CONSTRUCCION DE COLUMNAS
SECCION DE LA
COLUMNA
ACERO DE REFUERZO CARGAADMISIBLE ALTUTA TOTAL
VERTICAL ESTRIBOS TONELADAS m
20X20 3/8 1/4 3.5 3.0
25X25 1 1/2 1/4 7.5 3.7
30X30 1 1/2 1/4 15.0 4.5
35X35 5/8 1/4 24.0 5.3

17. DATOS TIPICOS PARA LA CONSTRUCCION DE VIGAS
DIMENSIONES DE LA VIGA ACERO DE REFUERZO CARGAADMISIBLE
ANCHO (cm) ALTO (cm) LUZ (m) NUM. DIAMETRO (pulg) TONELADAS
15 30 3 1*1/2 1.8
3.7 ó 1.5
4.3 2*3/8 1.3
5 4*1/4 1.1
20 70 3 2*1/2 2.2
3.7 ó 2
4.3 4*3/8 1.7
5 ó 1.5
5.5 1.3
6 8*1/4 1.2
20 40 4.3 2*1/2 3.4
5 ó 3
5.5 4*3/8 2.7
6 2.4

18. DATOS TIPICOS PARA LA CONSTRUCCIÓN DE LOSAS DE CONCRETO ARMADO
ESPESOR DE LOSA ACERO DE REFUERZO LUZ CARGA
(cm) CABILLA (pulg) ESPACIO (cm) (m) Kg/m2
7.5 3/8 Cada 17 1.20 1300
7.5 3/8 Cada 15 1.20 750
7.5 3/8 Cada 18 1.20 470
7.5 3/8 Cada 21 1.20 300
9 3/8 Cada 18 1.20 1600
9 3/8 Cada 18 1.50 1000
9 3/8 Cada 18 1.80 720
9 3/8 Cada 18 2.10 530
9 3/8 Cada 18 2.40 400
10 3/8 Cada 15 1.20 2200
10 3/8 Cada 15 1.50 1400
10 3/8 Cada 15 1.80 980
10 3/8 Cada 15 2.10 720
10 3/8 Cada 15 2.40 550
10 3/8 Cada 15 2.70 440
