Este documento describe diferentes tipos de diagramas utilizados en ingeniería química, incluyendo diagramas de flujo, diagramas de bloques, diagramas de instrumentación y diagramas de distribución de equipos. Los diagramas de flujo muestran los equipos e interconexiones de un proceso, los diagramas de bloques usan cajas para representar operaciones, los diagramas de instrumentación especifican la instrumentación de control y los diagramas de distribución de equipos muestran la ubicación física de los equipos.
Los DTI’s son diagramas que contienen básicamente los equipos de proceso, las tuberías, los instrumentos y las estrategias de control del proceso. Un DTI es el elemento único más importante en el dibujo para:
• Definir y organizar un proyecto
• Mantener el control sobre un contratista durante la construcción
• Entender como es controlada la planta después de finalizar el proyecto
• Mantener un registro de lo que fue acordado y aprobado formalmente para la construcción
• Registrar lo que fue construido en la forma como se diseño con los DTI’s
Los DTI’s son conocidos con varios nombres, pero todo el mundo sin tomar en cuenta como son nombrados conocen su valor. Estos son algunos de los nombres por los cuales son conocidos:
• DTI’s
• P&ID’s (por sus siglas en inglés)
• Diagramas de tubería e instrumentación
• Diagramas de procesos e instrumentación La mayoría de las firmas utilizan las normas ISA como una base para luego añadir sus propias modificaciones de acuerdo a sus necesidades.
La norma esta disponible para utilizarse en cualquier referencia de simbolización e identificación de un instrumento o de alguna función de control. Tales referencias pueden ser requeridas para:
Diagramas de diseño y construcción,
Literatura, discusiones y artículos técnicos,
Diagramas de sistemas de instrumentación, diagramas de lazos y diagramas lógicos,
Descripciones funcionales,
Diagramas de flujo de: procesos, mecánicos, de ingeniería, de tubería e instrumentación (DTI o P&I),
Especificaciones, órdenes de compra, etc.
Los DTI’s son diagramas que contienen básicamente los equipos de proceso, las tuberías, los instrumentos y las estrategias de control del proceso. Un DTI es el elemento único más importante en el dibujo para:
• Definir y organizar un proyecto
• Mantener el control sobre un contratista durante la construcción
• Entender como es controlada la planta después de finalizar el proyecto
• Mantener un registro de lo que fue acordado y aprobado formalmente para la construcción
• Registrar lo que fue construido en la forma como se diseño con los DTI’s
Los DTI’s son conocidos con varios nombres, pero todo el mundo sin tomar en cuenta como son nombrados conocen su valor. Estos son algunos de los nombres por los cuales son conocidos:
• DTI’s
• P&ID’s (por sus siglas en inglés)
• Diagramas de tubería e instrumentación
• Diagramas de procesos e instrumentación La mayoría de las firmas utilizan las normas ISA como una base para luego añadir sus propias modificaciones de acuerdo a sus necesidades.
La norma esta disponible para utilizarse en cualquier referencia de simbolización e identificación de un instrumento o de alguna función de control. Tales referencias pueden ser requeridas para:
Diagramas de diseño y construcción,
Literatura, discusiones y artículos técnicos,
Diagramas de sistemas de instrumentación, diagramas de lazos y diagramas lógicos,
Descripciones funcionales,
Diagramas de flujo de: procesos, mecánicos, de ingeniería, de tubería e instrumentación (DTI o P&I),
Especificaciones, órdenes de compra, etc.
El estudiante podrá adquirir conocimientos necesarios que le permitan la simulación e instalación de múltiples y variados ejercicios prácticos de neumática, electroneumática, hidráulica y electrohidráulica, asimismo estará en la capacidad de diseñar aplicaciones y tomar decisiones adecuadas frente a un requerimiento dentro de un proceso industrial y de manufactura
Modos de control, instrumentación y control. Los más comunes medios de control obtenidos en varios diseños de controlador son: abierto-cerrado, abertura diferencial (tipos de control de dos posiciones), proporcional, proporcional más reajuste, proporcional más rate, y proporcional más reajuste más rate.
El estudiante podrá adquirir conocimientos necesarios que le permitan la simulación e instalación de múltiples y variados ejercicios prácticos de neumática, electroneumática, hidráulica y electrohidráulica, asimismo estará en la capacidad de diseñar aplicaciones y tomar decisiones adecuadas frente a un requerimiento dentro de un proceso industrial y de manufactura
Modos de control, instrumentación y control. Los más comunes medios de control obtenidos en varios diseños de controlador son: abierto-cerrado, abertura diferencial (tipos de control de dos posiciones), proporcional, proporcional más reajuste, proporcional más rate, y proporcional más reajuste más rate.
1. Diagramasdeflujo Ingeniería Química

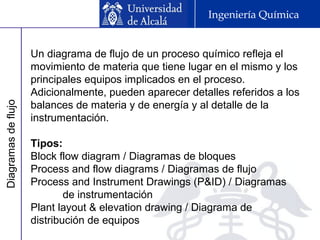

Un diagrama de flujo de un proceso químico refleja el
movimiento de materia que tiene lugar en el mismo y los
principales equipos implicados en el proceso.
Adicionalmente, pueden aparecer detalles referidos a los
balances de materia y de energía y al detalle de la
instrumentación.
Tipos:
Block flow diagram / Diagramas de bloques
Process and flow diagrams / Diagramas de flujo
Process and Instrument Drawings (P&ID) / Diagramas
de instrumentación
Plant layout & elevation drawing / Diagrama de
distribución de equipos
2. Diagramasdebloques Ingeniería Química
Los diagramas en bloques
ideogramas de proceso, en los
que los equipos y operaciones
(y algunos productos o materias
primas) aparecen representadas
por cajas o bloques unidas por
líneas o flechas que representan
el flujo de materia del proceso.
Ejemplo: proceso Haber-Bosch
para producción de amoníaco +
producción de hidrógeno por
reformado de gas natural.
3. Diagramasdeflujo Ingeniería Química

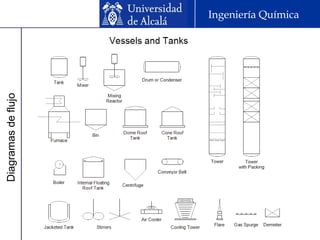

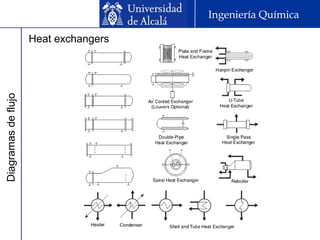

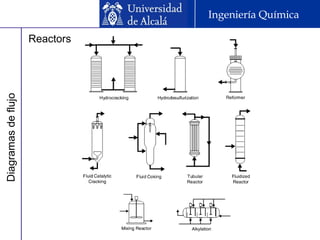

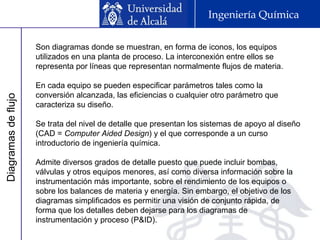

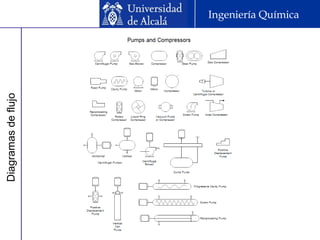

Son diagramas donde se muestran, en forma de iconos, los equipos
utilizados en una planta de proceso. La interconexión entre ellos se
representa por líneas que representan normalmente flujos de materia.
En cada equipo se pueden especificar parámetros tales como la
conversión alcanzada, las eficiencias o cualquier otro parámetro que
caracteriza su diseño.
Se trata del nivel de detalle que presentan los sistemas de apoyo al diseño
(CAD = Computer Aided Design) y el que corresponde a un curso
introductorio de ingeniería química.
Admite diversos grados de detalle puesto que puede incluir bombas,
válvulas y otros equipos menores, así como diversa información sobre la
instrumentación más importante, sobre el rendimiento de los equipos o
sobre los balances de materia y energía. Sin embargo, el objetivo de los
diagramas simplificados es permitir una visión de conjunto rápida, de
forma que los detalles deben dejarse para los diagramas de
instrumentación y proceso (P&ID).
4. Diagramasdeflujo Ingeniería Química
Semi-regenerative catalytic (Rh and Pt–Re/-Al2O3) reformer (SRR) .
Typically has three reactors, each with a fixed bed of catalyst. All of the
catalyst is regenerated in situ during routine catalyst regeneration
shutdowns which occur approximately once each 6 to 24 months.
12. Diagramasdeinstrumentación Ingeniería Química

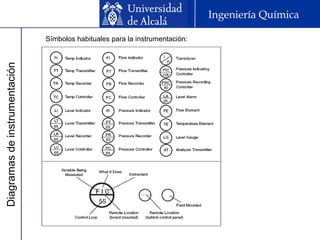

Especifica explícitamente la instrumentación de control del proceso.
(FT = Flow Transducer; FC = Flow Controller; LT = Level transducer; LC Level controller;
TE = Temperature sensor; T = Temperature Transducer; TC = Temperature Controller;
I/P = Current to pressure transducer).
13. Diagramasdeinstrumentación Ingeniería Química
Un diagrama P&ID más complicado que corresponde a una instalación sencilla
de destilación. En rojo aparecen las corrientes materiales. Los equipos mayores
son la columna propiamente dicha, el calderín y el condensador. Las líneas
discontinuas representan señales eléctricas.
15. Diagramasdedistribucióndeequipos Ingeniería Química

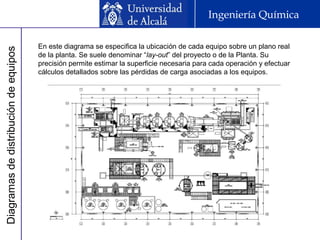

En este diagrama se especifica la ubicación de cada equipo sobre un plano real
de la planta. Se suele denominar “lay-out” del proyecto o de la Planta. Su
precisión permite estimar la superficie necesaria para cada operación y efectuar
cálculos detallados sobre las pérdidas de carga asociadas a los equipos.
