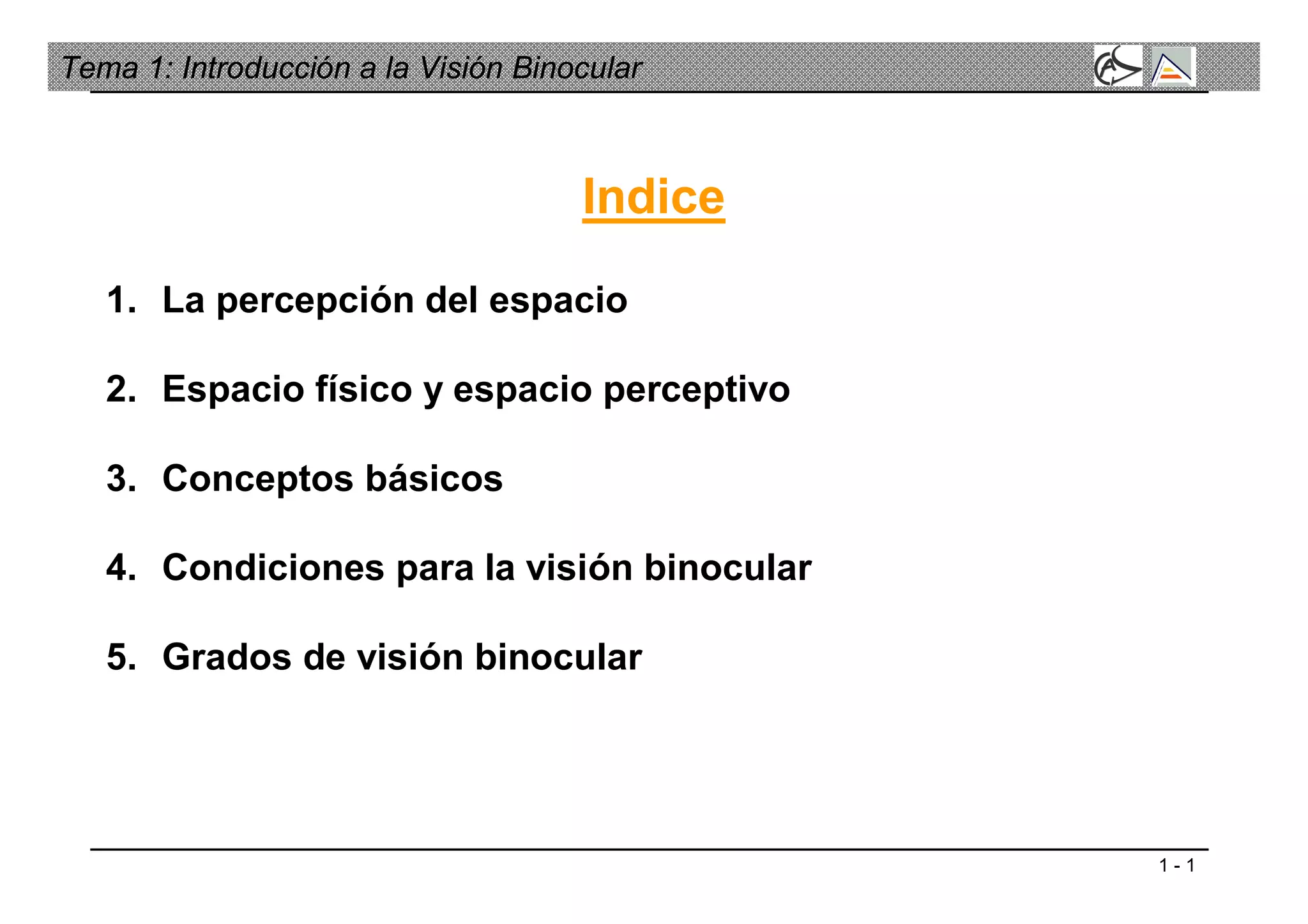

- 1. 1 - 1 Tema1: Introducción a la Visión Binocular 1. La percepción del espacio 2. Espacio físico y espacio perceptivo 3. Conceptos básicos 4. Condiciones para la visión binocular 5. Grados de visión binocular Indice

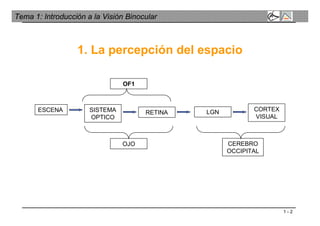

- 2. 1 - 2 Tema1: Introducción a la Visión Binocular 1. La percepción del espacio ESCENA SISTEMA OPTICO RETINA LGN CORTEX VISUAL OJO CEREBRO OCCIPITAL OF1

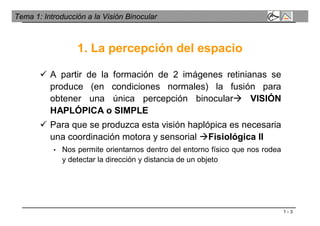

- 3. 1 - 3 Tema1: Introducción a la Visión Binocular A partir de la formación de 2 imágenes retinianas se produce (en condiciones normales) la fusión para obtener una única percepción binocular VISIÓN HAPLÓPICA o SIMPLE Para que se produzca esta visión haplópica es necesaria una coordinación motora y sensorial Fisiológica II • Nos permite orientarnos dentro del entorno físico que nos rodea y detectar la dirección y distancia de un objeto 1. La percepción del espacio
- 4. 1 - 4 Tema1: Introducción a la Visión Binocular Sentido espacial de la percepción visual: 1.- Orientación: Observador entorno (toma un punto de referencia) 2.- Localización: Dirección y posición de los objetos La visión binocular nos aporta ventajas sobre la monocular 1. La percepción del espacio

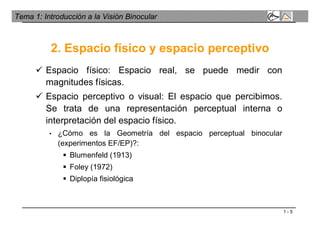

- 5. 1 - 5 Tema1: Introducción a la Visión Binocular Espacio físico: Espacio real, se puede medir con magnitudes físicas. Espacio perceptivo o visual: El espacio que percibimos. Se trata de una representación perceptual interna o interpretación del espacio físico. • ¿Cómo es la Geometría del espacio perceptual binocular (experimentos EF/EP)?: Blumenfeld (1913) Foley (1972) Diplopía fisiológica 2. Espacio físico y espacio perceptivo

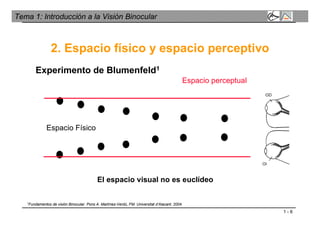

- 6. 1 - 6 Tema1: Introducción a la Visión Binocular Experimento de Blumenfeld1 2. Espacio físico y espacio perceptivo Espacio perceptual Espacio Físico El espacio visual no es euclídeo 1Fundamentos de visión Binocular. Pons A. Martínez-Verdú, FM. Universitat d’Alacant. 2004.

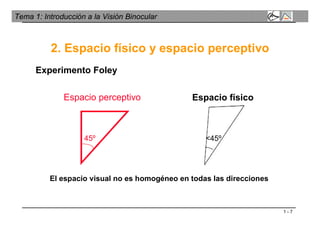

- 7. 1 - 7 Tema1: Introducción a la Visión Binocular Experimento Foley 2. Espacio físico y espacio perceptivo 45º45º <45º<45º Espacio perceptivo Espacio físico El espacio visual no es homogéneo en todas las direcciones

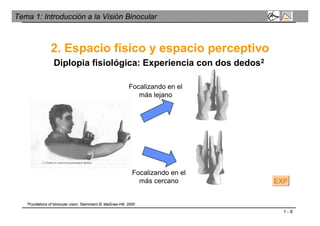

- 8. 1 - 8 Tema1: Introducción a la Visión Binocular Diplopia fisiológica: Experiencia con dos dedos2 2. Espacio físico y espacio perceptivo Focalizando en el más lejano Focalizando en el más cercano EXP 2Fundations of binocular vison. Steinmann B. MaGraw-Hill. 2000

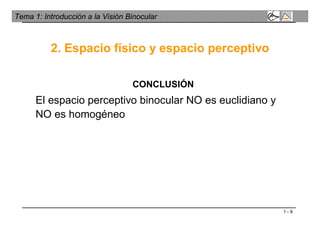

- 9. 1 - 9 Tema1: Introducción a la Visión Binocular CONCLUSIÓN El espacio perceptivo binocular NO es euclidiano y NO es homogéneo 2. Espacio físico y espacio perceptivo

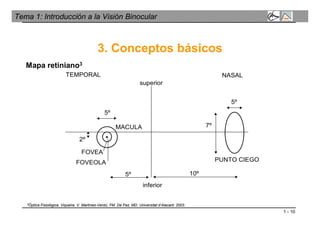

- 10. 1 - 10 Tema1: Introducción a la Visión Binocular 3. Conceptos básicos Mapa retiniano3 TEMPORAL NASAL 5º 5º 2º 7º 10º5º MACULA FOVEA FOVEOLA superior inferior PUNTO CIEGO 3Óptica Fisiológica. Viqueira. V. Martínez-Verdú, FM. De Fez, MD. Universitat d’Alacant. 2003.

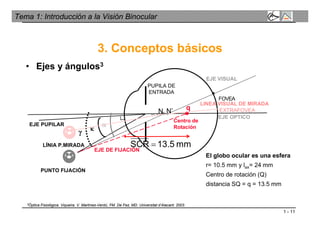

- 11. 1 - 11 Tema1: Introducción a la Visión Binocular 3. Conceptos básicos • Ejes y ángulos3 El globo ocular es una esfera r= 10.5 mm y lax= 24 mm Centro de rotación (Q) distancia SQ = q = 13.5 mm N N’ FOVEA PUNTO FIJACIÓN LÍNIA P.MIRADA EJE PUPILAR EJE VISUAL EJE OPTICO PUPILA DE ENTRADA EJE DE FIJACIÓN Centro de Rotación q γ mm5.13SCR EXTRAFOVEA LINEA VISUAL DE MIRADA 3Óptica Fisiológica. Viqueira. V. Martínez-Verdú, FM. De Fez, MD. Universitat d’Alacant. 2003.

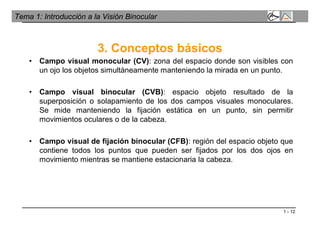

- 12. 1 - 12 Tema1: Introducción a la Visión Binocular 3. Conceptos básicos • Campo visual monocular (CV): zona del espacio donde son visibles con un ojo los objetos simultáneamente manteniendo la mirada en un punto. • Campo visual binocular (CVB): espacio objeto resultado de la superposición o solapamiento de los dos campos visuales monoculares. Se mide manteniendo la fijación estática en un punto, sin permitir movimientos oculares o de la cabeza. • Campo visual de fijación binocular (CFB): región del espacio objeto que contiene todos los puntos que pueden ser fijados por los dos ojos en movimiento mientras se mantiene estacionaria la cabeza.
- 13. 1 - 13 Tema1: Introducción a la Visión Binocular 3. Conceptos básicos 35º 47º 45º 70º 75º 60º 90º Campo de Fijación Binocular1 Campo Visual Binocular1 CFB CVB CVD∩CVI CVDCVI 1Fundamentos de visión Binocular. Pons A. Martínez-Verdú, FM. Universitat d’Alacant. 2004.

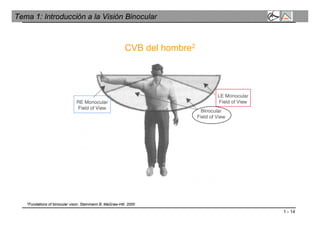

- 14. 1 - 14 Tema1: Introducción a la Visión Binocular CVB del hombre2 2Fundations of binocular vison. Steinmann B. MaGraw-Hill. 2000

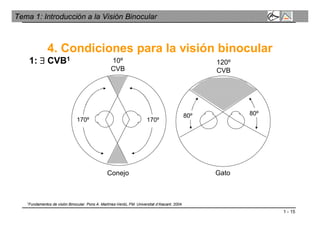

- 15. 1 - 15 Tema1: Introducción a la Visión Binocular 4. Condiciones para la visión binocular 1: CVB1 170º 170º 10º CVB 80º 120º CVB 80º Conejo Gato 1Fundamentos de visión Binocular. Pons A. Martínez-Verdú, FM. Universitat d’Alacant. 2004.

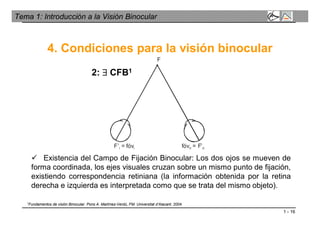

- 16. 1 - 16 Tema1: Introducción a la Visión Binocular 4. Condiciones para la visión binocular F F’ = fóvI I fóv = F’D D 2: CFB1 Existencia del Campo de Fijación Binocular: Los dos ojos se mueven de forma coordinada, los ejes visuales cruzan sobre un mismo punto de fijación, existiendo correspondencia retiniana (la información obtenida por la retina derecha e izquierda es interpretada como que se trata del mismo objeto). 1Fundamentos de visión Binocular. Pons A. Martínez-Verdú, FM. Universitat d’Alacant. 2004.

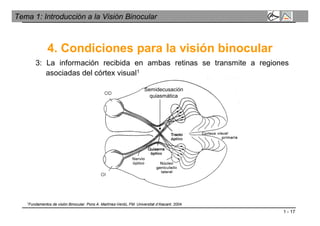

- 17. 1 - 17 Tema1: Introducción a la Visión Binocular 4. Condiciones para la visión binocular 3: La información recibida en ambas retinas se transmite a regiones asociadas del córtex visual1 Semidecusación quiasmática 1Fundamentos de visión Binocular. Pons A. Martínez-Verdú, FM. Universitat d’Alacant. 2004.

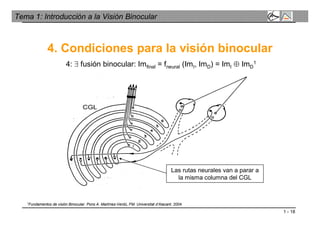

- 18. 1 - 18 Tema1: Introducción a la Visión Binocular 4. Condiciones para la visión binocular 4: fusión binocular: Imfinal = fneural (ImI, ImD) = ImI ImD 1 Las rutas neurales van a parar a la misma columna del CGL 1Fundamentos de visión Binocular. Pons A. Martínez-Verdú, FM. Universitat d’Alacant. 2004.

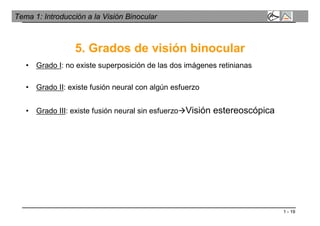

- 19. 1 - 19 Tema1: Introducción a la Visión Binocular 5. Grados de visión binocular • Grado I: no existe superposición de las dos imágenes retinianas • Grado II: existe fusión neural con algún esfuerzo • Grado III: existe fusión neural sin esfuerzoVisión estereoscópica
