1. TEMA 9: LA ARQUITECTURA DEL
ORDENADOR

2. EL ORDENADOR
El ordenador es una herramienta fundamental
hoy día, apenas podemos concebir vida sin estas
útiles herramientas.
Control de maquinaria, herramienta de
comunicación y búsqueda de información, ayuda
a la adaptación de personas con discapacidad,
entre las muchas utilidades que tienen.
Pero...... ¿qué otras utilidades tienen?
Piensa ahora en herramientas o utilidades que
utilizas hoy día y que no precisa de aplicaciones
informáticas.

3. EL ORDENADOR
 ¿Qué tiene un ordenador por dentro?
 ¿Qué elementos contiene?
 ¿Cómo funciona un ordenador?
 ¿Dónde se guardan los archivos en un
ordenador?

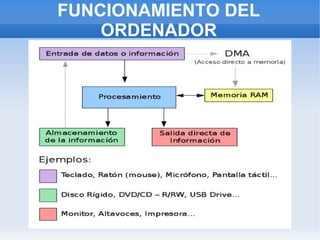

4. FUNCIONAMIENTO DEL
ORDENADOR
ENTRADA
PROCESO INFOR
SALIDA

5. FUNCIONAMIENTO DEL
ORDENADOR
 Las instrucciones para el funcionamiento del
ordenador constituye los programas que se
almacena en memorias.
 La información del ordenador está codificada
en datos numéricos. (Código binario 1 y 0)
 El dato más pequeño es el bit. (ver
equivalencias)
 Un ordenador puede realizar miles de millones
de operaciones en un segundo.
 Esto proporciona fiabilidad, precisión y
velocidad.

6. FUNCIONAMIENTO DEL
ORDENADOR
CONSTITUCIÓN DEL
ORDENADOR
HADWARE SOFTWARE
ES LA PARTE FÍSICAA ES LA PARTE LÓGICA
DEL ORDENADOR, DEL ORDENADOR,
ES AQUELLO QUE ES AQUELLO QUE NO
SE VE. SE VE, ES DECIR,
CON LO QUE OPERA

7. EL INTERIOR DEL PC
Fuente de Alimentación Unidad de Almacenamiento
Memoria
Ram
Placa
Base
Tarjetas de
Expansión
Conectores

8. EL INTERIOR DEL PC
Microprcesador Chipset
Tarjetas de
Expansión
Memoria RAM
BIOS o
Memoria
ROM

9. EL MICROPROCESADOR
Entre las funciones del microprocesador
encontramos:
 Ejecutar las instrucciones de los programas.
 Realizar las operaciones lógicas y aritméticas
necesarias para el procesamiento de datos.
 Centraliza el control de la máquina y el
intercambio de datos.
 Hay distintos modelos como INTEL PENTIUM,
AMD o APPLE MACINTOSH.

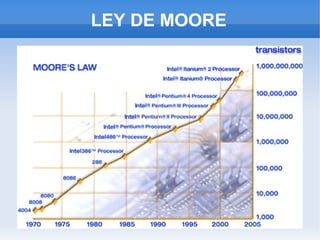

10. LEY DE MOORE

11. LA MEMORIA
LA MEMORIA
ROM-BIOS RAM RAM-CMOS
Solo de lectura.
Contiene De lectura y escritura. De lectura y escritura.
La información Se utiliza para cargar Contiene información
Necesaria para el Datos y programas. Sobre la configuración
Arranque del ordenador. Su información se Del ordenador.
No se pierde Pierde al ser Es volátil y de poco
Aunque su desenchufado. consumo.
información.

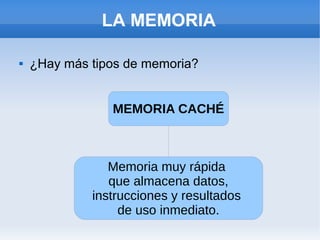

12. LA MEMORIA
 ¿Hay más tipos de memoria?
MEMORIA CACHÉ
Memoria muy rápida
que almacena datos,
instrucciones y resultados
de uso inmediato.

13. SISTEMA DE ENTRADA Y SALIDA
 Las entradas y salidas de información del
sistema se llevan a cabo a través de los
distintos puertos de comunicación, estos
pueden ser:
ESPECÍFICOS PS/2
LOS
PUERTOS
USB
GENÉRICOS SERIE
PARALELO

14. TARJETAS DE EXPANSIÓN
Tarjeta gráfica
Tarjeta de sonido
Entre las principales
Tarjeta de red
tarjetas de expansión
encontramos: Ampliación de
puertos
Sintonizador de
televisión
Tarjeta WI-FI

15. TARJETA GRÁFICA
Existen muchos tipos y dependen de:
 La capacidad de la memoria RAM, que
condiciona la resolución de la pantalla.
 Tamaño de los bits que le ofrecen mayor
colorido a la pantalla.
 Velocidad de proceso.
 Capacidad para soportar gráficos 2D y 3D.
 Compatibilidad con sistemas de presentación
de vídeo como: VGA, SVGA, S-Vídeo,
HDMI, ...

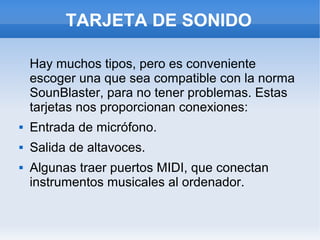

16. TARJETA DE SONIDO
Hay muchos tipos, pero es conveniente
escoger una que sea compatible con la norma
SounBlaster, para no tener problemas. Estas
tarjetas nos proporcionan conexiones:
 Entrada de micrófono.
 Salida de altavoces.
 Algunas traer puertos MIDI, que conectan
instrumentos musicales al ordenador.

17. OTRAS TARJETAS

18. LOS DISPOSITIVOS
PERIFÉRICOS

19. LOS DISPOSITIVOS
PERIFÉRICOS

20. LOS DISPOSITIVOS
PERIFÉRICOS

21. LAS MEMORIAS DE
ALMACENAMIENTO MASIVO
 Se utiliza para guardar información
indefinidamente de forma fiable y económica.
Magnéticos
Unidad de
Ópticos
Almacenamiento
Eléctricos

22. ALMACENAMIENTO MAGNÉTICO
Disquetes 1,44 Mb
Almacenamiento Cintas
Magnético Magnéticas
Disco Duro Varios Gb

23. ALMACENAMIENTO ÓPTICO
CD - ROM
Almacenamiento
CD - RW
Óptico
DVD

24. ALMACENAMIENTO ELÉCTRICO
 También conocidos como memoria flash o pen
drives, incluso tarjetas SD o Mini SD.
 Almacenan información gracias a cargas
eléctricas “1”.
 En caso contrario, si no hay carga eléctrica se
considera un uno.
 Son muy veloces, y se pueden sobreescribir
repetidas veces.
 Son superiores a 1 Gb.

25. LAS REDES DE ORDENADORES
 La conexión de ordenadores proporcionan
transmisión de datos para compartir recursos.
 Se distinguen tres tipos:
Redes LAN
Tipos de Redes Redes MAN
Redes WAN

26. REDES LAN
 Son redes pequeñas o privadas, utilizadas
principalmente en empresas y en educación.
 Conectan los ordenadores unos con otros,
ofreciendo gran rapidez.
 Hay tres tipos:
 Topología lineal o bus.
 Topología de anillo.
 Topología en estrella.

27. REDES MAN Y WAN
 Las redes MAN son redes metropolitanas que
abarcan una población. En ellos pueden haber
integrado redes LAN.
 Un ejemplo de ello, es el sistema de vídeo-
vigilancia de una ciudad como es el caso de la
regulación de los semáforos.
 Las redes WAN son redes extensas que
conectan países, ciudades o continentes,
siendo de uso público.
 Un ejemplo de ello son los GPS.

28. ¿CÓMO FUNCIONA INTERNET?
 Las redes que ofrecen el funcionamiento de
internet ejercen su función de dos modos
principalmente:
 Redes cliente-servidor: en él, existen varios
servidores que son lo que atienden y ofrecen
información a los clientes.
 Redes peer to peer: son redes entre iguales, en el
que cada usuario es cliente y a la vez servidor.

29. CONCENTRADORES Y
CONMUTADORES PARA REDES
 Concentradores o hubs, son instrumentos que
centralizan una red y la amplia por los
diferentes puertos, mandando la misma
cantidad de información por cada puerto.
 Conmutadores o switches: es un hubs
mejorado, en el que envían información a
distintas velocidades por los distintos puertos
en función de la necesidad.

30. MEDIOS DE TRANSMISIÓN DE
DATOS
Para la conexión se utilizan distintos medios:
 Cable de par trenzado de ocho cables
trenzados por parejas.
 Cable coaxial formado por un cable central de
cobre protegido por una cubierta de plástico,
una malla metálica y otra cubierta de plástico.
 Fibra óptica formado por un núcleo de fibra de
vidrio o plástico, recubierto por materiales para
que la señal no se pierda. Es la más veloz que
existe y segura.

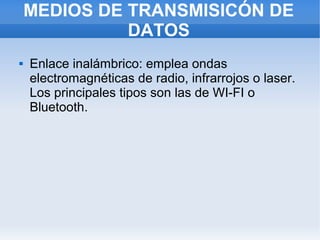

31. MEDIOS DE TRANSMISICÓN DE
DATOS
 Enlace inalámbrico: emplea ondas
electromagnéticas de radio, infrarrojos o laser.
Los principales tipos son las de WI-FI o
Bluetooth.
