1. TRANSISTORES
ROMAIN TORRE ZUÑIGA

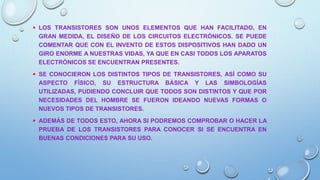

2.  LOS TRANSISTORES SON UNOS ELEMENTOS QUE HAN FACILITADO, EN
GRAN MEDIDA, EL DISEÑO DE LOS CIRCUITOS ELECTRÓNICOS. SE PUEDE
COMENTAR QUE CON EL INVENTO DE ESTOS DISPOSITIVOS HAN DADO UN
GIRO ENORME A NUESTRAS VIDAS, YA QUE EN CASI TODOS LOS APARATOS
ELECTRÓNICOS SE ENCUENTRAN PRESENTES.
 SE CONOCIERON LOS DISTINTOS TIPOS DE TRANSISTORES, ASÍ COMO SU
ASPECTO FÍSICO, SU ESTRUCTURA BÁSICA Y LAS SIMBOLOGÍAS
UTILIZADAS, PUDIENDO CONCLUIR QUE TODOS SON DISTINTOS Y QUE POR
NECESIDADES DEL HOMBRE SE FUERON IDEANDO NUEVAS FORMAS O
NUEVOS TIPOS DE TRANSISTORES.
 ADEMÁS DE TODOS ESTO, AHORA SI PODREMOS COMPROBAR O HACER LA
PRUEBA DE LOS TRANSISTORES PARA CONOCER SI SE ENCUENTRA EN
BUENAS CONDICIONES PARA SU USO.

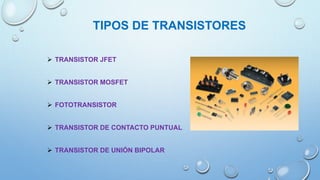

3. TIPOS DE TRANSISTORES
 TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR

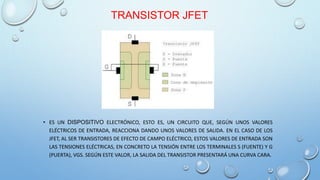

4. TRANSISTOR JFET
• ES UN DISPOSITIVO ELECTRÓNICO, ESTO ES, UN CIRCUITO QUE, SEGÚN UNOS VALORES
ELÉCTRICOS DE ENTRADA, REACCIONA DANDO UNOS VALORES DE SALIDA. EN EL CASO DE LOS
JFET, AL SER TRANSISTORES DE EFECTO DE CAMPO ELÉCTRICO, ESTOS VALORES DE ENTRADA SON
LAS TENSIONES ELÉCTRICAS, EN CONCRETO LA TENSIÓN ENTRE LOS TERMINALES S (FUENTE) Y G
(PUERTA), VGS. SEGÚN ESTE VALOR, LA SALIDA DEL TRANSISTOR PRESENTARÁ UNA CURVA CARA.

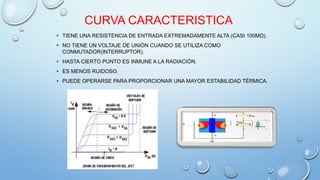

5. CURVA CARACTERISTICA
 TIENE UNA RESISTENCIA DE ENTRADA EXTREMADAMENTE ALTA (CASI 100MΩ).
 NO TIENE UN VOLTAJE DE UNIÓN CUANDO SE UTILIZA COMO
CONMUTADOR(INTERRUPTOR).
 HASTA CIERTO PUNTO ES INMUNE A LA RADIACIÓN.
 ES MENOS RUIDOSO.
 PUEDE OPERARSE PARA PROPORCIONAR UNA MAYOR ESTABILIDAD TÉRMICA.

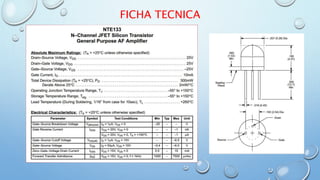

6. FICHA TECNICA

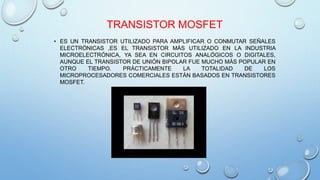

7. TRANSISTOR MOSFET
• ES UN TRANSISTOR UTILIZADO PARA AMPLIFICAR O CONMUTAR SEÑALES
ELECTRÓNICAS ,ES EL TRANSISTOR MÁS UTILIZADO EN LA INDUSTRIA
MICROELECTRÓNICA, YA SEA EN CIRCUITOS ANALÓGICOS O DIGITALES,
AUNQUE EL TRANSISTOR DE UNIÓN BIPOLAR FUE MUCHO MÁS POPULAR EN
OTRO TIEMPO. PRÁCTICAMENTE LA TOTALIDAD DE LOS
MICROPROCESADORES COMERCIALES ESTÁN BASADOS EN TRANSISTORES
MOSFET.

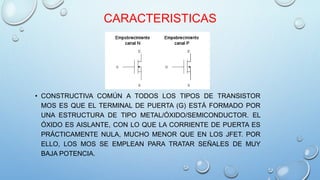

8. CARACTERISTICAS
• CONSTRUCTIVA COMÚN A TODOS LOS TIPOS DE TRANSISTOR
MOS ES QUE EL TERMINAL DE PUERTA (G) ESTÁ FORMADO POR
UNA ESTRUCTURA DE TIPO METAL/ÓXIDO/SEMICONDUCTOR. EL
ÓXIDO ES AISLANTE, CON LO QUE LA CORRIENTE DE PUERTA ES
PRÁCTICAMENTE NULA, MUCHO MENOR QUE EN LOS JFET. POR
ELLO, LOS MOS SE EMPLEAN PARA TRATAR SEÑALES DE MUY
BAJA POTENCIA.

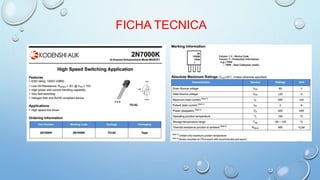

9. FICHA TECNICA

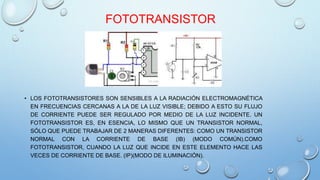

10. FOTOTRANSISTOR
• LOS FOTOTRANSISTORES SON SENSIBLES A LA RADIACIÓN ELECTROMAGNÉTICA
EN FRECUENCIAS CERCANAS A LA DE LA LUZ VISIBLE; DEBIDO A ESTO SU FLUJO
DE CORRIENTE PUEDE SER REGULADO POR MEDIO DE LA LUZ INCIDENTE. UN
FOTOTRANSISTOR ES, EN ESENCIA, LO MISMO QUE UN TRANSISTOR NORMAL,
SÓLO QUE PUEDE TRABAJAR DE 2 MANERAS DIFERENTES: COMO UN TRANSISTOR
NORMAL CON LA CORRIENTE DE BASE (IB) (MODO COMÚN).COMO
FOTOTRANSISTOR, CUANDO LA LUZ QUE INCIDE EN ESTE ELEMENTO HACE LAS
VECES DE CORRIENTE DE BASE. (IP)(MODO DE ILUMINACIÓN).

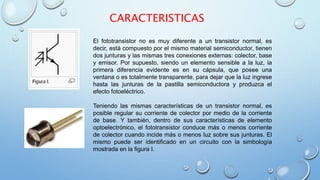

11. CARACTERISTICAS
El fototransistor no es muy diferente a un transistor normal, es
decir, está compuesto por el mismo material semiconductor, tienen
dos junturas y las mismas tres conexiones externas: colector, base
y emisor. Por supuesto, siendo un elemento sensible a la luz, la
primera diferencia evidente es en su cápsula, que posee una
ventana o es totalmente transparente, para dejar que la luz ingrese
hasta las junturas de la pastilla semiconductora y produzca el
efecto fotoeléctrico.
Teniendo las mismas características de un transistor normal, es
posible regular su corriente de colector por medio de la corriente
de base. Y también, dentro de sus características de elemento
optoelectrónico, el fototransistor conduce más o menos corriente
de colector cuando incide más o menos luz sobre sus junturas. El
mismo puede ser identificado en un circuito con la simbología
mostrada en la figura I.

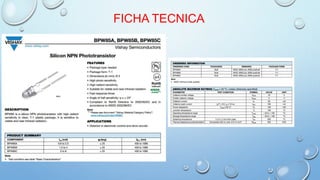

12. FICHA TECNICA

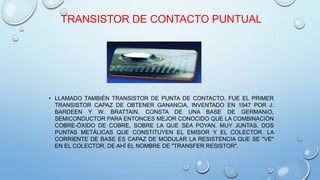

13. TRANSISTOR DE CONTACTO PUNTUAL
• LLAMADO TAMBIÉN TRANSISTOR DE PUNTA DE CONTACTO, FUE EL PRIMER
TRANSISTOR CAPAZ DE OBTENER GANANCIA, INVENTADO EN 1947 POR J.
BARDEEN Y W. BRATTAIN. CONSTA DE UNA BASE DE GERMANIO,
SEMICONDUCTOR PARA ENTONCES MEJOR CONOCIDO QUE LA COMBINACIÓN
COBRE-ÓXIDO DE COBRE, SOBRE LA QUE SEA POYAN, MUY JUNTAS, DOS
PUNTAS METÁLICAS QUE CONSTITUYEN EL EMISOR Y EL COLECTOR. LA
CORRIENTE DE BASE ES CAPAZ DE MODULAR LA RESISTENCIA QUE SE "VE"
EN EL COLECTOR, DE AHÍ EL NOMBRE DE "TRANSFER RESISTOR".

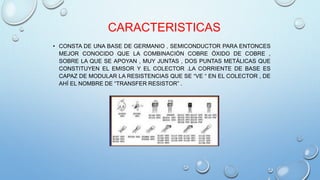

14. CARACTERISTICAS
• CONSTA DE UNA BASE DE GERMANIO , SEMICONDUCTOR PARA ENTONCES
MEJOR CONOCIDO QUE LA COMBINACIÓN COBRE ÓXIDO DE COBRE ,
SOBRE LA QUE SE APOYAN , MUY JUNTAS , DOS PUNTAS METÁLICAS QUE
CONSTITUYEN EL EMISOR Y EL COLECTOR .LA CORRIENTE DE BASE ES
CAPAZ DE MODULAR LA RESISTENCIAS QUE SE “VE “ EN EL COLECTOR , DE
AHÍ EL NOMBRE DE “TRANSFER RESISTOR” .

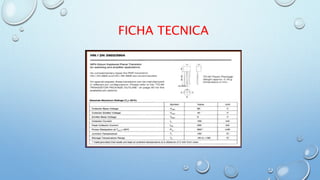

15. FICHA TECNICA

16. TRANSISTOR DE UNION BIPOLAR
• ES UN DISPOSITIVO ELECTRÓNICO DE ESTADO SÓLIDO CONSISTENTE EN DOS
UNIONES PN MUY CERCANAS ENTRE SÍ, QUE PERMITE CONTROLAR EL PASO DE LA
CORRIENTE A TRAVÉS DE SUS TERMINALES. LA DENOMINACIÓN DE BIPOLAR SE DEBE
A QUE LA CONDUCCIÓN TIENE LUGAR GRACIAS AL DESPLAZAMIENTO DE PORTADORES
DE DOS POLARIDADES (HUECOS POSITIVOS Y ELECTRONES NEGATIVOS), Y SON DE
GRAN UTILIDAD EN GRAN NÚMERO DE APLICACIONES; PERO TIENEN CIERTOS
INCONVENIENTES, ENTRE ELLOS SU IMPEDANCIA DE ENTRADA BASTANTE BAJA.

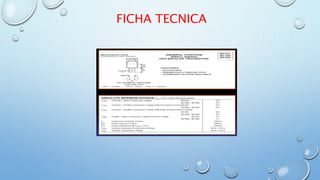

17. FICHA TECNICA
