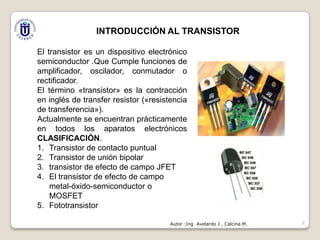

2. INTRODUCCIÓN AL TRANSISTOR
El transistor es un dispositivo electrónico
semiconductor .Que Cumple funciones de
amplificador, oscilador, conmutador o
rectificador.
El término «transistor» es la contracción
en inglés de transfer resistor («resistencia
de transferencia»).
Actualmente se encuentran prácticamente
en todos los aparatos electrónicos
CLASIFICACIÓN.
1. Transistor de contacto puntual
2. Transistor de unión bipolar
3. transistor de efecto de campo JFET
4. El transistor de efecto de campo
metal-óxido-semiconductor o
MOSFET
5. Fototransistor
Autor :Ing Avelardo J . Calcina M.
2

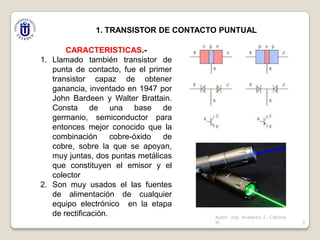

3. 1. TRANSISTOR DE CONTACTO PUNTUAL
CARACTERISTICAS.1. Llamado también transistor de
punta de contacto, fue el primer
transistor capaz de obtener
ganancia, inventado en 1947 por
John Bardeen y Walter Brattain.
Consta de una base de
germanio, semiconductor para
entonces mejor conocido que la
combinación cobre-óxido
de
cobre, sobre la que se apoyan,
muy juntas, dos puntas metálicas
que constituyen el emisor y el
colector
2. Son muy usados el las fuentes
de alimentación de cualquier
equipo electrónico en la etapa
de rectificación.
Autor :Ing Avelardo J . Calcina
M.
3

4. 2. TRANSISTOR DE UNIÓN BIPOLAR
CARACTERISTICAS.1. El transistor de unión bipolar, o
BJT por sus siglas en inglés, se
fabrica básicamente sobre un
monocristal de Germanio, Silicio
o Arseniuro de galio, que tienen
cualidades de semiconductores,
estado
intermedio
entre
conductores como los metales y
los aislantes como el diamante
2. Los transistores bipolares son los
transistores más conocidos y se
usan
generalmente
en
electrónica analógica aunque
también en algunas aplicaciones
de electrónica digital, como la
tecnología TTL o BICMOS.
Autor :Ing Avelardo J . Calcina
M.
4

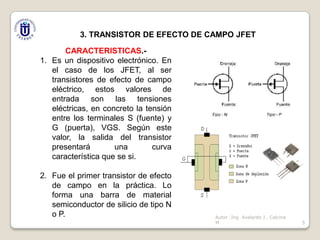

5. 3. TRANSISTOR DE EFECTO DE CAMPO JFET
CARACTERISTICAS.1. Es un dispositivo electrónico. En
el caso de los JFET, al ser
transistores de efecto de campo
eléctrico, estos valores de
entrada son las tensiones
eléctricas, en concreto la tensión
entre los terminales S (fuente) y
G (puerta), VGS. Según este
valor, la salida del transistor
presentará
una
curva
característica que se si.
2. Fue el primer transistor de efecto
de campo en la práctica. Lo
forma una barra de material
semiconductor de silicio de tipo N
o P.
Autor :Ing Avelardo J . Calcina
M.
5

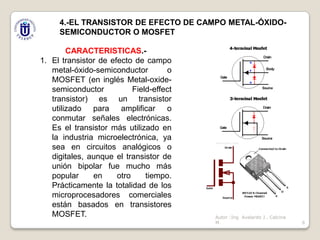

6. 4.-EL TRANSISTOR DE EFECTO DE CAMPO METAL-ÓXIDOSEMICONDUCTOR O MOSFET
CARACTERISTICAS.1. El transistor de efecto de campo
metal-óxido-semiconductor
o
MOSFET (en inglés Metal-oxidesemiconductor
Field-effect
transistor) es un transistor
utilizado para amplificar o
conmutar señales electrónicas.
Es el transistor más utilizado en
la industria microelectrónica, ya
sea en circuitos analógicos o
digitales, aunque el transistor de
unión bipolar fue mucho más
popular
en
otro
tiempo.
Prácticamente la totalidad de los
microprocesadores comerciales
están basados en transistores
MOSFET.
Autor :Ing Avelardo J . Calcina
M.
6

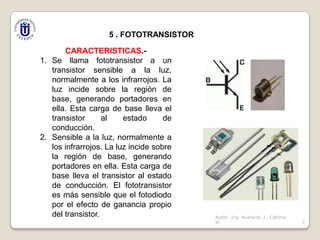

7. 5 . FOTOTRANSISTOR
CARACTERISTICAS.1. Se llama fototransistor a un
transistor sensible a la luz,
normalmente a los infrarrojos. La
luz incide sobre la región de
base, generando portadores en
ella. Esta carga de base lleva el
transistor
al
estado
de
conducción.
2. Sensible a la luz, normalmente a
los infrarrojos. La luz incide sobre
la región de base, generando
portadores en ella. Esta carga de
base lleva el transistor al estado
de conducción. El fototransistor
es más sensible que el fotodiodo
por el efecto de ganancia propio
del transistor.
Autor :Ing Avelardo J . Calcina
M.
7

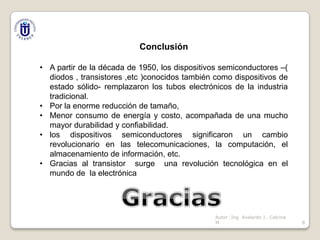

8. Conclusión
• A partir de la década de 1950, los dispositivos semiconductores –(
diodos , transistores ,etc )conocidos también como dispositivos de
estado sólido- remplazaron los tubos electrónicos de la industria
tradicional.
• Por la enorme reducción de tamaño,
• Menor consumo de energía y costo, acompañada de una mucho
mayor durabilidad y confiabilidad.
• los dispositivos semiconductores significaron un cambio
revolucionario en las telecomunicaciones, la computación, el
almacenamiento de información, etc.
• Gracias al transistor surge una revolución tecnológica en el
mundo de la electrónica
Autor :Ing Avelardo J . Calcina
M.
