La transmisión mecánica transmite potencia entre elementos dentro de una máquina, típicamente cambiando la velocidad de rotación de un eje de entrada a una velocidad de salida diferente. Existen varios tipos como correas, cadenas, engranajes y cardanes. La caja de cambios en los vehículos obtiene el par suficiente en las ruedas para poner el vehículo en movimiento o vencer resistencias, mediante diferentes relaciones de desmultiplicación entre el motor y las ruedas.

1. TRANSMISION DE POTENCIA

2. Se denomina transmisión mecánica a un mecanismo encargado de transmitir potencia entre dos o más elementos dentro de una máquina. Son parte fundamental de los elementos u órganos de una máquina, muchas veces clasificado como uno de los dos subgrupos fundamentales de éstos elementos de transmisión y elementos de sujeción.En la gran mayoría de los casos, estas transmisiones se realizan a través de elementos rotantes, ya que la transmisión de energía por rotación ocupa mucho menos espacio que aquella por traslación.Una transmisión mecánica es una forma de intercambiar energía mecánica distinta a las transmisiones neumáticas o hidráulicas, ya que para ejercer su función emplea el movimiento de cuerpos sólidos, como lo son los engranajes y las correas de transmisión

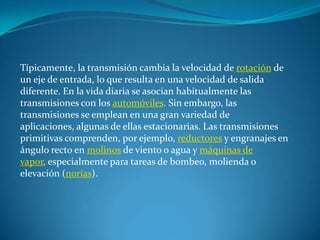

3. Típicamente, la transmisión cambia la velocidad de rotación de un eje de entrada, lo que resulta en una velocidad de salida diferente. En la vida diaria se asocian habitualmente las transmisiones con los automóviles. Sin embargo, las transmisiones se emplean en una gran variedad de aplicaciones, algunas de ellas estacionarias. Las transmisiones primitivas comprenden, por ejemplo, reductores y engranajes en ángulo recto en molinos de viento o agua y máquinas de vapor, especialmente para tareas de bombeo, molienda o elevación (norias).

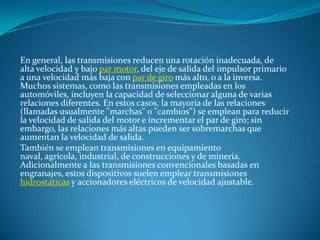

4. En general, las transmisiones reducen una rotación inadecuada, de alta velocidad y bajo par motor, del eje de salida del impulsor primario a una velocidad más baja con par de giro más alto, o a la inversa. Muchos sistemas, como las transmisiones empleadas en los automóviles, incluyen la capacidad de seleccionar alguna de varias relaciones diferentes. En estos casos, la mayoría de las relaciones (llamadas usualmente "marchas" o "cambios") se emplean para reducir la velocidad de salida del motor e incrementar el par de giro; sin embargo, las relaciones más altas pueden ser sobremarchas que aumentan la velocidad de salida.También se emplean transmisiones en equipamiento naval, agrícola, industrial, de construcciones y de minería. Adicionalmente a las transmisiones convencionales basadas en engranajes, estos dispositivos suelen emplear transmisiones hidrostáticas y accionadores eléctricos de velocidad ajustable.

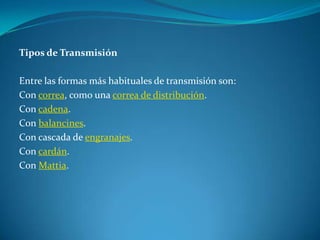

5. Tipos de TransmisiónEntre las formas más habituales de transmisión son:Con correa, como una correa de distribución.Con cadena.Con balancines.Con cascada de engranajes.Con cardán.Con Mattia.

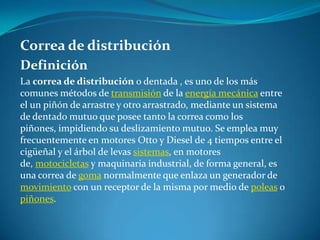

6. Correa de distribuciónDefiniciónLa correa de distribución o dentada , es uno de los más comunes métodos de transmisión de la energía mecánica entre el un piñón de arrastre y otro arrastrado, mediante un sistema de dentado mutuo que posee tanto la correa como los piñones, impidiendo su deslizamiento mutuo. Se emplea muy frecuentemente en motores Otto y Diesel de 4 tiempos entre el cigüeñal y el árbol de levas sistemas, en motores de, motocicletas y maquinaria industrial, de forma general, es una correa de goma normalmente que enlaza un generador de movimiento con un receptor de la misma por medio de poleas o piñones.

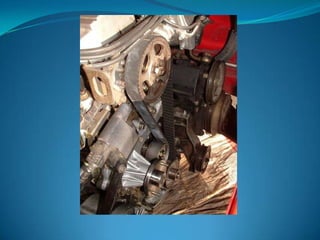

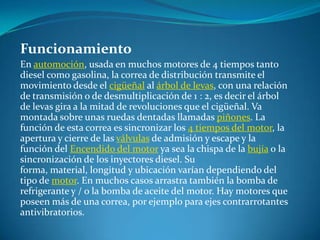

7. FuncionamientoEn automoción, usada en muchos motores de 4 tiempos tanto diesel como gasolina, la correa de distribución transmite el movimiento desde el cigüeñal al árbol de levas, con una relación de transmisión o de desmultiplicación de 1 : 2, es decir el árbol de levas gira a la mitad de revoluciones que el cigüeñal. Va montada sobre unas ruedas dentadas llamadas piñones. La función de esta correa es sincronizar los 4 tiempos del motor, la apertura y cierre de las válvulas de admisión y escape y la función del Encendido del motor ya sea la chispa de la bujía o la sincronización de los inyectores diesel. Su forma, material, longitud y ubicación varían dependiendo del tipo de motor. En muchos casos arrastra también la bomba de refrigerante y / o la bomba de aceite del motor. Hay motores que poseen más de una correa, por ejemplo para ejes contrarrotantes antivibratorios.

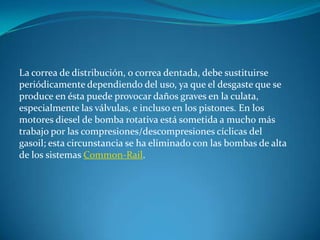

9. La correa de distribución, o correa dentada, debe sustituirse periódicamente dependiendo del uso, ya que el desgaste que se produce en ésta puede provocar daños graves en la culata, especialmente las válvulas, e incluso en los pistones. En los motores diesel de bomba rotativa está sometida a mucho más trabajo por las compresiones/descompresiones cíclicas del gasoil; esta circunstancia se ha eliminado con las bombas de alta de los sistemas Common-Rail.

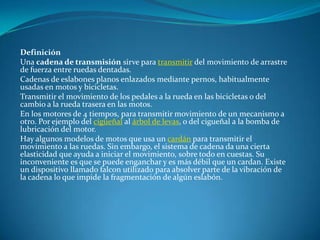

10. DefiniciónUna cadena de transmisión sirve para transmitir del movimiento de arrastre de fuerza entre ruedas dentadas.Cadenas de eslabones planos enlazados mediante pernos, habitualmente usadas en motos y bicicletas.Transmitir el movimiento de los pedales a la rueda en las bicicletas o del cambio a la rueda trasera en las motos.En los motores de 4 tiempos, para transmitir movimiento de un mecanismo a otro. Por ejemplo del cigüeñal al árbol de levas, o del cigueñal a la bomba de lubricación del motor.Hay algunos modelos de motos que usa un cardán para transmitir el movimiento a las ruedas. Sin embargo, el sistema de cadena da una cierta elasticidad que ayuda a iniciar el movimiento, sobre todo en cuestas. Su inconveniente es que se puede enganchar y es más débil que un cardan. Existe un dispositivo llamado falcon utilizado para absolver parte de la vibración de la cadena lo que impide la fragmentación de algún eslabón.

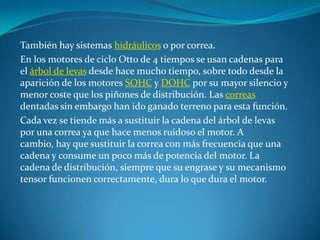

11. También hay sistemas hidráulicos o por correa.En los motores de ciclo Otto de 4 tiempos se usan cadenas para el árbol de levas desde hace mucho tiempo, sobre todo desde la aparición de los motores SOHC y DOHC por su mayor silencio y menor coste que los piñones de distribución. Las correas dentadas sin embargo han ido ganado terreno para esta función.Cada vez se tiende más a sustituir la cadena del árbol de levas por una correa ya que hace menos ruidoso el motor. A cambio, hay que sustituir la correa con más frecuencia que una cadena y consume un poco más de potencia del motor. La cadena de distribución, siempre que su engrase y su mecanismo tensor funcionen correctamente, dura lo que dura el motor.

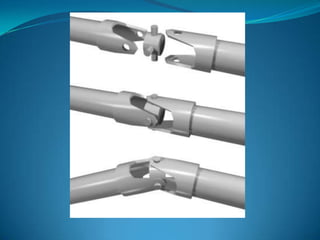

13. CardánJunta cardán.Junta cardan en movimiento.El cardán es un componente mecánico, descrito por primera vez por GirolamoCardano, que permite unir dos ejes que giran en un ángulo distinto uno respecto del otro. Su objetivo es transmitir el movimiento de rotación de un eje al otro a pesar de ese ángulo. En los vehículos de motor se suele utilizar como parte del árbol de transmisión, que lleva la fuerza desde el motor situado en la parte delantera del vehículo hacia las ruedas traseras. El principal problema que genera el cardán es que, por su configuración, el eje al que se le transmite el movimiento no gira a velocidad angular constante.

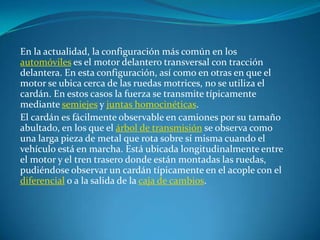

14. En la actualidad, la configuración más común en los automóviles es el motor delantero transversal con tracción delantera. En esta configuración, así como en otras en que el motor se ubica cerca de las ruedas motrices, no se utiliza el cardán. En estos casos la fuerza se transmite típicamente mediante semiejes y juntas homocinéticas.El cardán es fácilmente observable en camiones por su tamaño abultado, en los que el árbol de transmisión se observa como una larga pieza de metal que rota sobre sí misma cuando el vehículo está en marcha. Está ubicada longitudinalmente entre el motor y el tren trasero donde están montadas las ruedas, pudiéndose observar un cardán típicamente en el acople con el diferencial o a la salida de la caja de cambios.

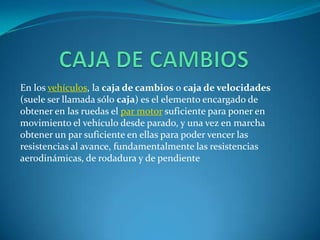

16. CAJA DE CAMBIOS En los vehículos, la caja de cambios o caja de velocidades (suele ser llamada sólo caja) es el elemento encargado de obtener en las ruedas el par motor suficiente para poner en movimiento el vehículo desde parado, y una vez en marcha obtener un par suficiente en ellas para poder vencer las resistencias al avance, fundamentalmente las resistencias aerodinámicas, de rodadura y de pendiente

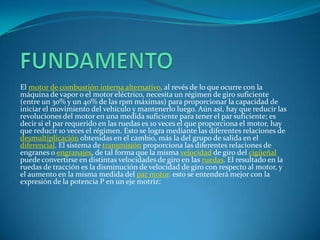

17. FUNDAMENTOEl motor de combustión interna alternativo, al revés de lo que ocurre con la máquina de vapor o el motor eléctrico, necesita un régimen de giro suficiente (entre un 30% y un 40% de las rpm máximas) para proporcionar la capacidad de iniciar el movimiento del vehículo y mantenerlo luego. Aún así, hay que reducir las revoluciones del motor en una medida suficiente para tener el par suficiente; es decir si el par requerido en las ruedas es 10 veces el que proporciona el motor, hay que reducir 10 veces el régimen. Esto se logra mediante las diferentes relaciones de desmultiplicación obtenidas en el cambio, más la del grupo de salida en el diferencial. El sistema de transmisión proporciona las diferentes relaciones de engranes o engranajes, de tal forma que la misma velocidad de giro del cigüeñal puede convertirse en distintas velocidades de giro en las ruedas. El resultado en la ruedas de tracción es la disminución de velocidad de giro con respecto al motor, y el aumento en la misma medida del par motor. esto se entenderá mejor con la expresión de la potencia P en un eje motriz:

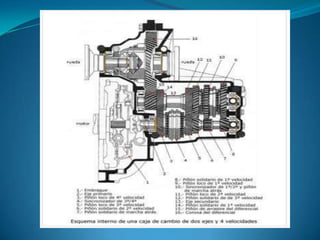

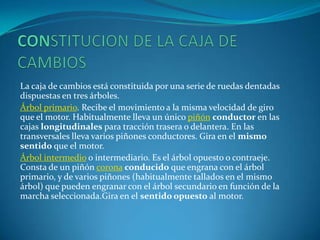

18. CONSTITUCION DE LA CAJA DE CAMBIOS La caja de cambios está constituida por una serie de ruedas dentadas dispuestas en tres árboles.Árbol primario. Recibe el movimiento a la misma velocidad de giro que el motor. Habitualmente lleva un único piñónconductor en las cajas longitudinales para tracción trasera o delantera. En las transversales lleva varios piñones conductores. Gira en el mismo sentido que el motor.Árbol intermedio o intermediario. Es el árbol opuesto o contraeje. Consta de un piñón coronaconducido que engrana con el árbol primario, y de varios piñones (habitualmente tallados en el mismo árbol) que pueden engranar con el árbol secundario en función de la marcha seleccionada.Gira en el sentido opuesto al motor.

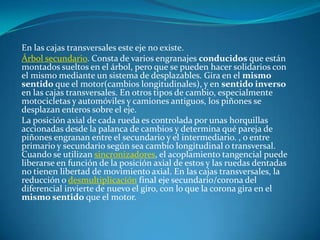

19. En las cajas transversales este eje no existe.Árbol secundario. Consta de varios engranajes conducidos que están montados sueltos en el árbol, pero que se pueden hacer solidarios con el mismo mediante un sistema de desplazables. Gira en el mismo sentido que el motor(cambios longitudinales), y en sentido inverso en las cajas transversales. En otros tipos de cambio, especialmente motocicletas y automóviles y camiones antiguos, los piñones se desplazan enteros sobre el eje.La posición axial de cada rueda es controlada por unas horquillas accionadas desde la palanca de cambios y determina qué pareja de piñones engranan entre el secundario y el intermediario. , o entre primario y secundario según sea cambio longitudinal o transversal. Cuando se utilizan sincronizadores, el acoplamiento tangencial puede liberarse en función de la posición axial de estos y las ruedas dentadas no tienen libertad de movimiento axial. En las cajas transversales, la reducción o desmultiplicación final eje secundario/corona del diferencial invierte de nuevo el giro, con lo que la corona gira en el mismo sentido que el motor.

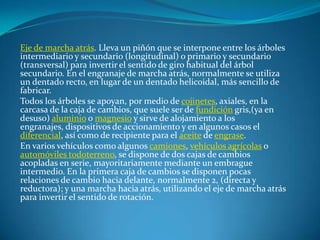

20. Eje de marcha atrás. Lleva un piñón que se interpone entre los árboles intermediario y secundario (longitudinal) o primario y secundario (transversal) para invertir el sentido de giro habitual del árbol secundario. En el engranaje de marcha atrás, normalmente se utiliza un dentado recto, en lugar de un dentado helicoidal, más sencillo de fabricar.Todos los árboles se apoyan, por medio de cojinetes, axiales, en la carcasa de la caja de cambios, que suele ser de fundición gris,(ya en desuso) aluminio o magnesio y sirve de alojamiento a los engranajes, dispositivos de accionamiento y en algunos casos el diferencial, así como de recipiente para el aceite de engrase.En varios vehículos como algunos camiones, vehículos agrícolas o automóviles todoterreno, se dispone de dos cajas de cambios acopladas en serie, mayoritariamente mediante un embrague intermedio. En la primera caja de cambios se disponen pocas relaciones de cambio hacia delante, normalmente 2, (directa y reductora); y una marcha hacia atrás, utilizando el eje de marcha atrás para invertir el sentido de rotación.

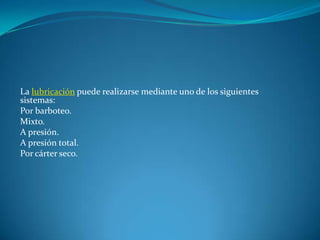

21. La lubricación puede realizarse mediante uno de los siguientes sistemas:Por barboteo.Mixto.A presión.A presión total.Por cárter seco.

22. CLASIFICACION DE LAS CAJAS DE CAMBIOSExisten varios tipos de cajas de cambios y diversas maneras de clasificarlas. Hasta el momento en que no se habían desarrollado sistemas de control electrónico la distinción era mucho más sencilla e intuitiva ya que describía su construcción y funcionamiento. En tanto que se han desarrollado sistemas de control electrónico para cajas se da la paradoja que existen cajas manuales con posibilidad de accionamiento automatizado (por ejemplo Alfa Romeo) y cajas automáticas con posibilidad de intervención manual. La clasificación en función de su accionamiento es una de las clasificaciones aceptadas por mayor número de autores:

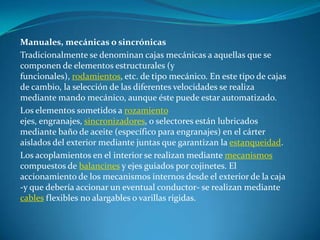

23. Manuales, mecánicas o sincrónicasTradicionalmente se denominan cajas mecánicas a aquellas que se componen de elementos estructurales (y funcionales), rodamientos, etc. de tipo mecánico. En este tipo de cajas de cambio, la selección de las diferentes velocidades se realiza mediante mando mecánico, aunque éste puede estar automatizado.Los elementos sometidos a rozamiento ejes, engranajes, sincronizadores, o selectores están lubricados mediante baño de aceite (específico para engranajes) en el cárter aislados del exterior mediante juntas que garantizan la estanqueidad.Los acoplamientos en el interior se realizan mediante mecanismos compuestos de balancines y ejes guiados por cojinetes. El accionamiento de los mecanismos internos desde el exterior de la caja -y que debería accionar un eventual conductor- se realizan mediante cables flexibles no alargables o varillas rígidas.

24. Las distintas velocidades de que consta la caja están sincronizadas. Esto quiere decir que disponen de mecanismos de sincronización que permiten igualar las velocidades de los distintos ejes de que consta la caja durante el cambio de una a otra.La conexión cinemática entre el motor y la caja de cambios se realiza mediante el embrague.Dentro de este grupo se encuentra la caja de cambios manual automatizada de doble embrague DSG -en alemánDirektSchaltgetriebe- del Grupo Volkswagen y la caja de cambios automática de doble embrague en seco DDCT -en inglés Dual DryCluthTransmision- de Fiat GroupAutomobiles, las cuales permiten el funcionamiento en modo manual o automático, además de obtener una velocidad de transmisión entre marchas muy superior al contar con la presencia de dos embragues, uno encargado de las marchas pares y el otro de las impares (y marcha atrás).

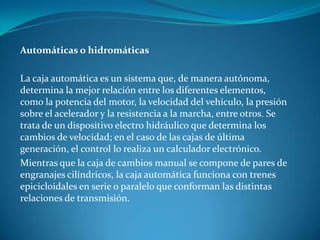

25. Automáticas o hidromáticasLa caja automática es un sistema que, de manera autónoma, determina la mejor relación entre los diferentes elementos, como la potencia del motor, la velocidad del vehículo, la presión sobre el acelerador y la resistencia a la marcha, entre otros. Se trata de un dispositivo electro hidráulico que determina los cambios de velocidad; en el caso de las cajas de última generación, el control lo realiza un calculador electrónico.Mientras que la caja de cambios manual se compone de pares de engranajes cilíndricos, la caja automática funciona con trenes epicicloidales en serie o paralelo que conforman las distintas relaciones de transmisión.
