- 1. Orientación y Navegacióncon GPS Brújula y Mapa Felipe Meneses
- 2. La Brújula • AgujaMagnética – Apunta al norte • Flecha Norte – Gira con el Limbo Graduado • Limbo – Graduación de 360° • Flecha Dirección – Inmóvil. Útil para sacar rumbo. – Es paralela al borde de la brújula Flecha norte
- 3. Hallando un Rumboen el Mapa 1. Colocar el borde lateral de la brújula en la dirección deseada (Flecha Dirección) 2. Igualar la Flecha N con el Norte del Mapa. 3. La Flecha de Dirección indica el Rumbo en el aro del Limbo. • Para este ejercicio no usamos la aguja Magnética N
- 4. Siguiendo un Rumboen el Terreno • Ingresar un Rumbo en el Limbo • Empatar la Flecha Norte con la Aguja Magnética • Mirar el lugar donde apunta la Flecha de Dirección
- 5. Obtener Rumbo enel Terreno 1. Mirar el Lugar hacia donde queremos ir (B) y apuntar con Flecha de Dirección 2. Sin Movernos, Girar la Flecha Norte hasta empatar con la Aguja Magnética 3. Leer el Rumbo en el Limbo
- 6. Triangulación para conocer Posición 1.Tomar 2 referencias geográficas (no opuestas) y sacar los rumbos. 1. Cuando el rumbo es < 180° SUMAR 180 al rumbo que tomamos (Resulado es el contrarumbo) 2. Cuando el rumbo >180° Restar 180 (Resulado es el contrarumbo) 2. Ubicar en el mapa los 2 puntos de referencia y hallar los contrarumbos. 3. La intersección de los contrarumbos es nuestra posición. •Cuando no sabemos donde estamos en el mapa pero reconocemos la geografía
- 7. Mapas • Son Equidistantes •Tienen escala – 1:50.000, 1cm = 500m 1:10.000, 1cm = 100m • Geo referenciados al Norte Geográfico – Norte Magnético tiene una ligera desviación • Permite conocer Distancias • Información de la Carta Topográfica – Curvas de Nivel – Altura – Accidentes Geográficos – Coordenadas – Urbanización • Casas, Escuelas, Templos • Vias, caminos, guardarrayas • Ciudades, Poblaciones – Tipo de terreno – Nombres
- 8. Mapas del Ecuador •Elaborados por el Instituto Geográfico Militar – Datums ECUADOR (Ubicados en parte inferior central de mapa): • WGS 84 (Definición Global) • WGS 72 (Definición Global) • PSad 56 (Provisional Sudamericano 1956 para Ecuador y Galápagos) • Coordenadas en Grados, minutos, segundos y en U.T.M. – El GEO CHALLENGE y las carreras de aventura utilizan coordenadas UTM por ser de fácil lectura y por que todos los mapas de menor escala del IGM tienen cuadricula UTM.
- 9.

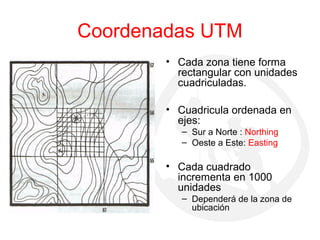

- 10. Coordenadas UTM • Cadazona tiene forma rectangular con unidades cuadriculadas. • Cuadricula ordenada en ejes: – Sur a Norte : Northing – Oeste a Este: Easting • Cada cuadrado incrementa en 1000 unidades – Dependerá de la zona de ubicación
- 12.
- 13. N 76,4 09,6 Coordenadas Easting 6 09 6 0 0 E Northing 0 0 7 6 4 0 0 N Coordenadas Easting 6 0 7 2 0 0 E Northing 0 0 7 4 3 0 0 N
- 14.
- 15. Curvas de nivel:Interpretación
- 17.
- 18.

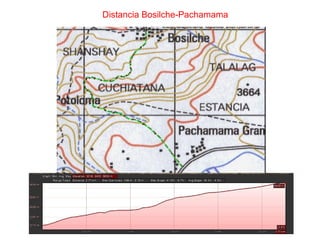

- 19. ALTURA Importante para navegar •Hay paredes infranqueables • Terreno empinado vs llano – Mas plano mas rápido – Por la cima (arista) hay mas visiòn. • Conceptos: – Gradiente: En cierta distancia cuanta altura EJM: por cada 100m subo 20m – Distancia real: NO ES TOMADA EN CUENTA EN MAPAS 3600m 3800m 4000m 3400m 3200m
- 20. Altura • Truco: – Aumentarun O al desnivel – Sumar a la distancia reducida = Distancia Geométrica aprox. 3600m 3800m 3400m D. Reducida Desnivel D. Geométrica D. Real
- 21.
- 22.
- 23. Breve Historia GPS •Se inicia la investigación por parte del ejercito americano en los 60’s. • 14000 millones de dólares de inversión • A partir de 1989 y durante 5 años más, se lanzaron los 24 satélites del Sistema • Militarmente se utilizó el sistema en La Guerra del Golfo. Breve Historia del GPS
- 24. GPS • Global PositioningSystem (Sistema de Posicionamiento Global) •Conformado por una constelación de 24 satélites (NAVSTAR) •Ubicados a 20.200km •Circunvalan la Tierra cada 12 horas •De 24 solo funcionan 21 satélites. Hay 3 de reserva. •Cada uno emite una señal continua de su posición y la hora de su reloj atómico.
- 25. GPS •Vigilan el estado operativode los satélites. •Trasmiten correcciones a los Satélites •Existen 5 estaciones repartidas por la superficie terrestre Estación ..Receptor…
- 26. ¿Como funciona elGPS? 1. Los satélites emiten señales continuas de su reloj atómico. 2. Los receptores manuales reciben las señales de los diferentes satélites y calculan las distancias entre los mismos y de su ubicación en el planeta. 3. El receptor calcula su posición exacta mediante trilateración:
- 27.
- 29. Posibles Errores • Puedenser dismunidos por WAAS o EGNOS • Pueden ser causados por mala ubicación
- 30. Aplicaciones • Orientación Básica •Geográficas • Económicas • Militares • Marítimas • Aéreas • Recreacionales • Científicas
- 31.
- 32. Formato Posición Configuración GPS DatumMapas • AJUSTES GPS: – Sistema de coordenadas • Grados, Minutos, Segundos • U.T.M. • Etc – Datum (171 en total) En Ecuador utilizamos con mas frecuencia: • Provisional Sudamericano para Ecuador (Psad 1956) • Definición Global (WGS 84, WGS 72)
- 33. GPS: Ajustes delSistema • Unidades de medida – Distancia Km – Velocidad Km/h – Altura m – Presión mbar – Rumbo Verdadero • Verdadero • Magnético • Resetear Opciones • Idioma • Utilidades – Cálculos de Viaje • Tiempo • Distancia Recorrida • Velocidad – Máxima – Promedio – Actual – Reloj/Alarma • Borrar Waypoints
- 34. Configuraciones Adicionales • Pantalla –Contraste – Brillo • Mapas – Norte arriba – Sendero arriba • Alarmas – Diferentes tipos • De llegada • Fuera de curso • Condiciones climáticas – Parámetros • Delimitación • Rutas – Ingreso, planificación – Permite la navegación consecutiva de waypoints • Tracks (Trazados) – Marcación de caminos • Senderos • Carreteras – Configuración • Estilo • Tamaño (En puntos)
- 35. • Satélites (Recepciónde Señal) • Página de Mapas • Brújula (No todos lo tienen) • Navegación y Planificación de Rutas • Página de Información GPS… Diferentes páginas
- 36. Página de Satélites •Posición de satélites • Fuerza de la Señal • Batería • Fix (3 o 4 satélites) • WAAS • Error estimado
- 37. Página de Información •Distancia • Rumbo • Altura • Tiempo • Tiempo restante • Posición (coordenadas) • Velocidad • Presión • Destino • Odómetro • Brújula • Batería

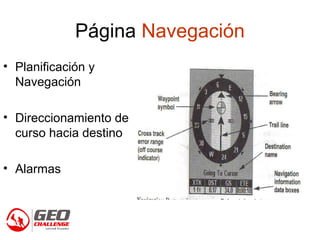

- 38. Página Navegación • Planificacióny Navegación • Direccionamiento de curso hacia destino • Alarmas
- 39. Página Mapas • Permitevisualizar parámetros de navegación • Rutas • Waypoints • Trazados (caminos)
- 40. GPS: Waypoint •Parámetros GRAD,MIN,SEC •Ubicaciónen la Tierra •Difícil desde Mapa •Parametros U.T.M. •Se debe conocer la Zona •Número y Letra •Fácil desde Mapa • Es una dirección electrónica o “coordenada” basada en latitud, longitud y altura con respecto al planeta. • Representa una locación, punto, o destino. • Es almacenable y puede ser utilizada para propósitos de navegación/orientación.
- 41. Ingreso WAYPOINTS Botón “MARK”o “ENT” Cuando haya buena Señal Salvar Rápido Posición Actual Pos. Promedio Introducir Posición Pos. Cursor Pos. Proyectada Crea Waypoint a un rumbo y distancia de otro waypoint. Sin necesidad de señal para grabar Al Guardar, verificar el error estimado y el estado: 2D, 3D, + WAAS Introducir Posición Botón “MARK” o “ENT” Cuando haya buena Señal
- 42. GPS: Edición deWaypoints 1. Hallar el Waypoint deseado (“FIND”) • Encontrar el Waypoint • Editar • Nombre • Altura • Icono • Posición
- 43. Navegación Waypoint • Maneraspara Navegar – Pàgina Navegación • Go To Waypoint (Navigate to Waypoint) “Ir a waypoint” – Página Mapas • Mediante el rumbo cursor (navegación visual) – Navegación con GPS y Mapa (brújula también) • Conociendo nuestra posición
- 44. GPS: Navegación Rutas •Navegación consecutiva – Importante el orden: • PC1, PC2, PC3… • Permite navegar a mas de 1 Waypoint. • Consejo: Siempre ingresar Waypoints adicionales
- 46. Ejercicios GPS • Trazarruta en este orden: Zona17M • PC1 760578E 9655424N • PC2 674308E 9669657N • PC3 726379E 9728482N • PC1 760578E 9655424N • PC4 780515E 9687973N • PC3 726379E 9728482N Ingresar en GPS: PC1 760578E 9655424N PC2 674308E 9669657N PC3 726379E 9728482N PC4 780515E 9687973N Trazar la piramide en GPS con los siguientes waypoints
- 47. Ejercicio Geo Caching •Mañana Sábado – 6 Puntos: – En el Rocodromo de la Vicentina – Traer: • Brújula • GPS – Deber: Entregar los ejercicios de Navegación mañana
- 48.
