La trituradora Altamira se encuentra en San Fernando, Chiapas. Extrae piedra caliza de la cantera y la tritura en varios pasos hasta obtener agregados de diferentes tamaños como 1 1⁄2, 3⁄4, 3/8 y finos. La producción diaria es de 600m3 de agregados almacenados en montículos según su tamaño. Para la venta, los agregados se transportan con vehículos externos a un precio de $125-130 el metro cúbico dependiendo del tamaño.

1. UNIVERSIDAD AUNTONOMA DE CHIAPAS
FACULTAD DE ARQUITECTURA
MATERIALES Y PROCEDIMIENTOS DE CONSTRUCCIÓN I
PETRIKOWSKY JIMENEZ NUBIA ALEJANDRA
CORDOVA NAJERA DIEGO OMAR
TRITURADORA “ALTAMIRA”
3° “A”
ARQ. JESÚS ALBERTO DÍAZ BUSTAMANTE
TUXTLA GUTIÉRREZ, CHIAPAS A 06 DE FEBRERO DE 2013

2. La trituradora se localiza en
el municipio de San
Fernando, Chiapas a la
entrada de la colonia Benito
Juárez a 5 min de la
entrada principal de San
Fernando
Col. Benito
Juárez
trituradoracanteraSan
Fernando

3. Análisis del área de
detonación
Encargado de esta
actividad el Ing. topógrafo
geomático.
Ξ Área que explotar
Ξ Ver el material para el
barrenamiento
Ξ Ver el tipo, velocidad y
volumen
Ξ Plantilla de
barrenamiento
Ξ Dibujar la simetría
hidrotrack

4. La barrenacion debe tener un
diámetro de 4 pulgadas para
introducir el detonador.
Es el área de detonación,
utiliza una formación de tres
bolillos para facilitar la
detonación.
La detonación se hace de
arriba hacia abajo

5. Los tipos de fallas que hay
en la cantera son las
horizontales anticlinales y
fallas verticales inclínales
Las falla horizontales
facilitan la extracción de la
piedra en la cantera
fallas verticales
inclínales
fallas horizontales
anticlinales

6. En la cantera se separa la piedra
caliza clase 3 de la roca sedimentaria
con altos niveles de sales, también se
separan por tamaño 4 y 30 pulgadas.
La selección es desde el inicio.

7. Cuando la piedra se pasa de
las 30 pulgadas se separa y
se lleva a un proceso de
reducción de tamaño
mediante el volteo.
Este proceso es muy
sencillo, se levanta la piedra
y se deja caer a una piedra
mas grande y esta se rompe
en dos.
En este proceso se utiliza
una excavadora.

8. La piedra que se va a triturar
se transporta mediante
volteos de 14 m3 y esta
trituradora cuenta con 4
camiones de este tipo, que
solo se utilizan para el
traslado de la piedra a la
cantera y de la cantera a la
trituradora.

9. El camión llega al alimentador
o pulva, esta es la primera
muela de la trituradora.
Y el primer paso de la
trituración de la piedra.

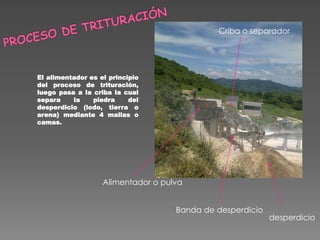

10. El alimentador es el principio
del proceso de trituración,
luego pasa a la criba la cual
separa la piedra del
desperdicio (lodo, tierra o
arena) mediante 4 mallas o
camas.
Banda de desperdicio
Criba o separador
desperdicio
Alimentador o pulva

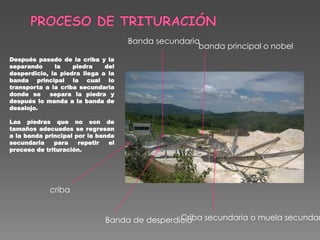

11. Después pasado de la criba y la
separando la piedra del
desperdicio, la piedra llega a la
banda principal la cual lo
transporta a la criba secundaria
donde se separa la piedra y
después lo manda a la banda de
desalojo.
Las piedras que no son de
tamaños adecuados se regresan
a la banda principal por la banda
secundaria para repetir el
proceso de trituración.
Banda secundaria
banda principal o nobel
Banda de desperdicioCriba secundaria o muela secundar
criba

12. Después de pasar por la
segunda criba se va
separando la piedra por el
tamaño que tenga.
Esta trituradora solo maneja
4 tamaños de agregados que
son:
 1 ½
 ¾
 3/8
 Finos
Banda 1 1/2
Banda de 3/4
Montículo parcial de (3/4)
Banda de finos Montículo parcial
Del (fino)
Banda 3/8
Montículo
parcial (3/8)

13. La producción total, al
final del día es de 600m3.
Estas se almacenan en
montículos no muy lejos
de la maquina trituradora,
esto se hace así para
ahorrar costos de acarreo
y se dividen según el tipo
de agregado que sea.
Montículo de (3/8)Montículo 1 1/2
Montículo(3/8)
Montículo finos

14. Maquinaria :
2 volteos de 14m3
2 excavadoras 3-30dl
1 bulldozer
1 hidrotrack
No manejan transporte para
venta de agregados
Volteo de 14m3
bulldozer

15. Para vender el agregado debe
de ir a traerlo con
transportes externos.
Se vende por metro cubico de
agregados de:
1 ½
¾
3/8
Tienen un precio de $125.00
Y la base hidráulica o finos en
$130.00 el metro cubico
