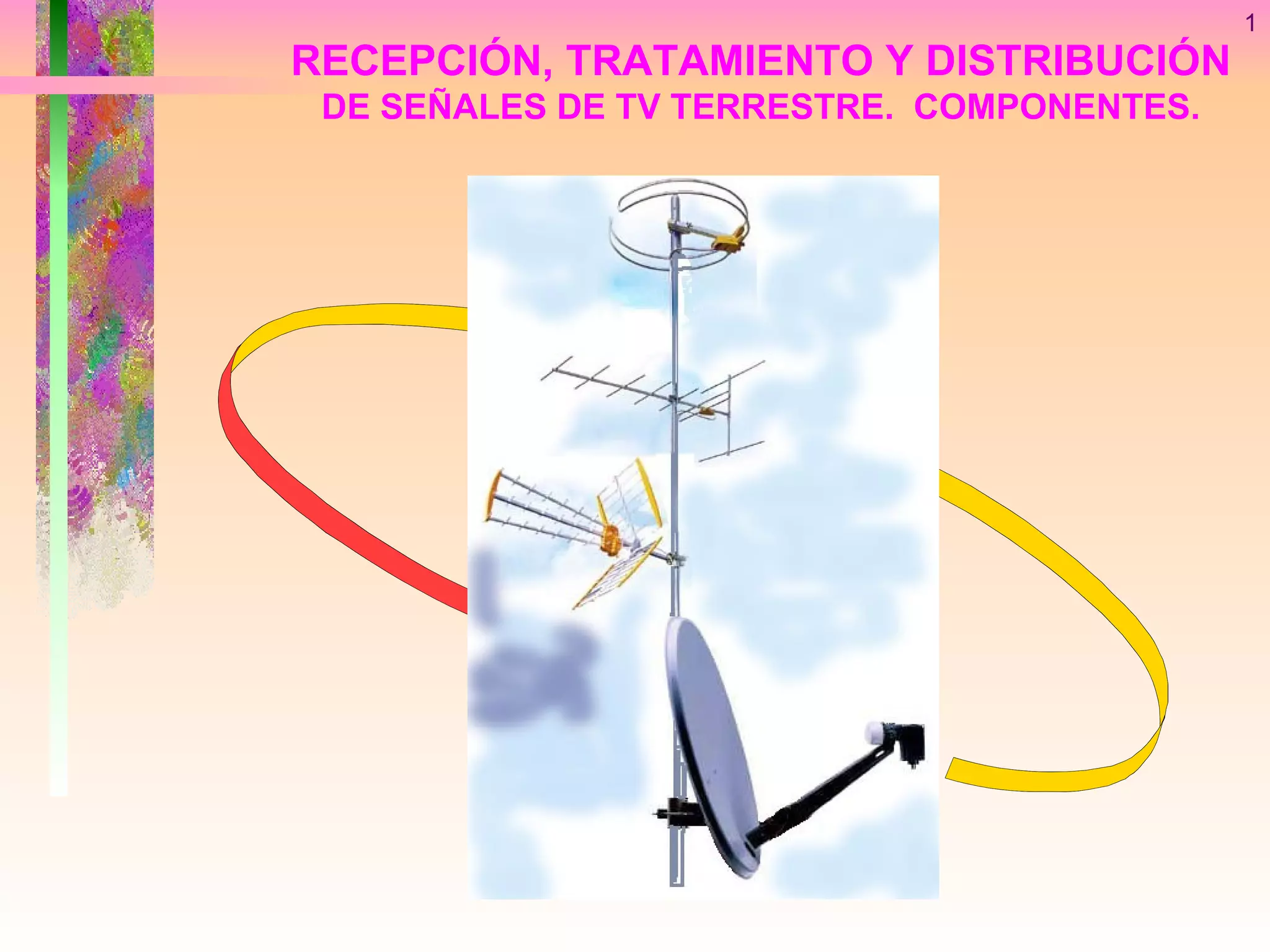

RECEPCIÓN, TRATAMIENTO Y DISTRIBUCIÓN DE SEÑALES DE TV TERRESTRE.  COMPONENTES.
SISTEMA CAPTADOR:   ANTENAS - PREAMPLIFICADORES. EQUIPO CABECERA:   AMPLIFICADORES, CONVERSORES, MODULADORES, MEZCLADORES, FILTROS, ATENUADORES, ETC. RED  DISTRIBUCIÓN:   CABLE COAXIAL, REPARTIDORES, DISTRIBUIDORES, TOMAS. RECEPCIÓN, TRATAMIENTO Y DISTRIBUCIÓN DE SEÑALES DE TVT.  COMPONENTES.
SISTEMA CAPTADOR DE SEÑALES PARÁMETROS DE ANTENAS:   DIRECTIVIDAD GANANCIA RELACIÓN DELANTE-ATRÁS ANCHO DE BANDA
SISTEMA CAPTADOR DE SEÑALES PARÁMETROS DE ANTENAS:   DIRECTIVIDAD GANANCIA RELACIÓN DELANTE-ATRÁS ANCHO DE BANDA
SISTEMA CAPTADOR DE SEÑALES  DE DIPOLOS APILADOS O DE TIPO PANEL, DE IKUSI.    YAGI BLU, DE FRACARRO.    TIPO “V” HECHA EN EL TALLER.    YAGI PRO-45, DE TELEVÉS.    YAGI SG2169, DE IKUSI . TODAS SON DE TODA BANDA DE UHF, DE 470 A 870 Mhz . ANTENAS DISPONIBLES:
EQUIPOS DE CABECERA: AMPLIFICADORES •  TIPOS AMPLIFICADORES     PREVIOS DE BANDA ANCHA . MONOCANALES: PARA MÁSTIL - MODULADOS. DE BANDA ANCHA: PARA MÁSTIL -  CENTRALES  DE AMPLIFICACIÓN  CONJUNTA O SEPARADA. DE MÁSTIL EN ANTENA

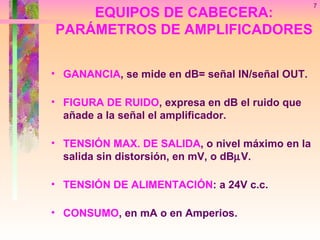

GANANCIA , se mide en dB= señal IN/señal OUT. FIGURA DE RUIDO , expresa en dB el ruido que añade a la señal el amplificador. TENSIÓN MAX. DE SALIDA , o nivel máximo en la salida sin distorsión, en mV, o dB  V. TENSIÓN DE ALIMENTACIÓN : a 24V c.c. CONSUMO , en mA o en Amperios. EQUIPOS DE CABECERA: PARÁMETROS DE AMPLIFICADORES
EQUIPOS DE CABECERA: AMPLIFICADORES MONOCANALES.

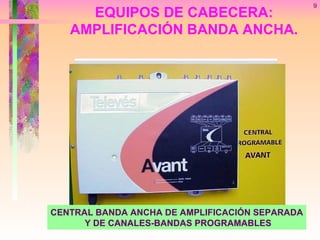

EQUIPOS DE CABECERA: AMPLIFICACIÓN BANDA ANCHA. CENTRAL BANDA ANCHA DE  AMPLIFICACIÓN SEPARADA CENTRAL BANDA ANCHA DE AMPLIFICACIÓN SEPARADA Y DE CANALES-BANDAS PROGRAMABLES
EQUIPOS ESPECIALES DE CABECERA CONVERSOR , para cambiar de un canal de entrada en otro distinto de salida. MODULADOR , convierten señales de entrada de audio y vídeo, en un canal de RF. MEZCLADOR , canalizan por un solo cable de salida diferentes canales de entrada. FILTROS , seleccionan en su salida sólo determinadas frecuencias de entrada. ECUALIZADOR , equilibran en la salida los niveles de señales presentes en la entrada.
RED DE DISTRIBUCIÓN CABLE COAXIAL, 75  . REPARTIDORES. DERIVADORES. MULTI CONMUTADOR. CAJAS DE PASO. TOMAS DE SEÑAL. CONECTORES IEC, F. CARGAS INDUCTIVAS. AMPLIFIC. DE INTERIOR.
RED DE DISTRIBUCIÓN REPARTIDOR CLAVIJAS IEC CONECTOR “F” DERIVADOR TOMAS IEC
RED DE DISTRIBUCIÓN: REPARTIDOR O DISTRIBUIDOR. SÓLO UN TIPO DE ATENUACIÓN: A LA DERIVACIÓN CABLE DE ENTRADA SALIDA ATENUADA SALIDA ATENUADA
RED DE DISTRIBUCIÓN: DERIVADOR.  DERIVADORES ECUALIZADOS. DOS TIPOS DE ATENUACIÓN: AL PASO ,  MUY POCA. A LA DERIVACIÓN:  MAYOR Y DE VARIOS VALORES,  SEGÚN TIPO. CABLE DE ENTRADA PASO A OTROS DERIVADORES OUT 1 OUT 2
RED DE DISTRIBUCIÓN:  TOMAS. TOMAS PARA INSTALACIÓN EN CASCADA 2 TIPOS: INTERMEDIAS Y FINAL DE CASCADA INTERMEDIAS DOS TIPOS DE ATENUACIÓN: AL PASO , MUY POCA. A LA DERIVACIÓN:  MAYOR Y DE VARIOS VALORES, SEGÚN TIPO. FINAL DE CASCADA LLEVA RESISTENCIA FINAL DE CARGA
RED DE DISTRIBUCIÓN:  TOMAS. REPARTIDOR DE 2 SALIDAS TOMAS FINALES,  CON RESISTENCIA FINAL DE CARGA CARGA 75 
COMPONENTES ESPECIALES AMPLIFICADOR DE INTERIOR VIVIENDA CONEXIONES DE UN MODULADOR  DE AUDIO-VIDEO A RF+AMPLIFICADOR
MODELOS DE INSTALACIONES AMPLIFICACIÓN EN BANDA ANCHA DE VHF + 2XUHF
MODELOS DE INSTALACIONES AMPLIFICACIÓN EN BANDA ANCHA  DE VHF + UHF O SÓLO UHF. PARA INSTALACIONES INDIVIDUALES.
MODELOS DE INSTALACIONES ??
MODELOS DE INSTALACIONES INSTALACIÓN COLECTIVA TVT+SAT Y DE SÓLO TVT
MODELOS DE INSTALACIONES INSTALACIÓN COLECTIVA PARA GRAN NÚMERO DE TOMAS CON   DOBLE AMPLIFICACIÓN CON CENTRALES DE BANDA ANCHA SÓLO TVT+FM,  DISTRIBUCIÓN  HASTA 860 Mhz

Tvt

  • 1.
    RECEPCIÓN, TRATAMIENTO YDISTRIBUCIÓN DE SEÑALES DE TV TERRESTRE. COMPONENTES.
  • 2.
    SISTEMA CAPTADOR: ANTENAS - PREAMPLIFICADORES. EQUIPO CABECERA: AMPLIFICADORES, CONVERSORES, MODULADORES, MEZCLADORES, FILTROS, ATENUADORES, ETC. RED DISTRIBUCIÓN: CABLE COAXIAL, REPARTIDORES, DISTRIBUIDORES, TOMAS. RECEPCIÓN, TRATAMIENTO Y DISTRIBUCIÓN DE SEÑALES DE TVT. COMPONENTES.
  • 3.
    SISTEMA CAPTADOR DESEÑALES PARÁMETROS DE ANTENAS: DIRECTIVIDAD GANANCIA RELACIÓN DELANTE-ATRÁS ANCHO DE BANDA
  • 4.
    SISTEMA CAPTADOR DESEÑALES PARÁMETROS DE ANTENAS: DIRECTIVIDAD GANANCIA RELACIÓN DELANTE-ATRÁS ANCHO DE BANDA
  • 5.
    SISTEMA CAPTADOR DESEÑALES  DE DIPOLOS APILADOS O DE TIPO PANEL, DE IKUSI.  YAGI BLU, DE FRACARRO.  TIPO “V” HECHA EN EL TALLER.  YAGI PRO-45, DE TELEVÉS.  YAGI SG2169, DE IKUSI . TODAS SON DE TODA BANDA DE UHF, DE 470 A 870 Mhz . ANTENAS DISPONIBLES:
  • 6.
    EQUIPOS DE CABECERA:AMPLIFICADORES • TIPOS AMPLIFICADORES  PREVIOS DE BANDA ANCHA . MONOCANALES: PARA MÁSTIL - MODULADOS. DE BANDA ANCHA: PARA MÁSTIL - CENTRALES DE AMPLIFICACIÓN CONJUNTA O SEPARADA. DE MÁSTIL EN ANTENA
  • 7.
    GANANCIA , semide en dB= señal IN/señal OUT. FIGURA DE RUIDO , expresa en dB el ruido que añade a la señal el amplificador. TENSIÓN MAX. DE SALIDA , o nivel máximo en la salida sin distorsión, en mV, o dB  V. TENSIÓN DE ALIMENTACIÓN : a 24V c.c. CONSUMO , en mA o en Amperios. EQUIPOS DE CABECERA: PARÁMETROS DE AMPLIFICADORES
  • 8.
    EQUIPOS DE CABECERA:AMPLIFICADORES MONOCANALES.
  • 9.
    EQUIPOS DE CABECERA:AMPLIFICACIÓN BANDA ANCHA. CENTRAL BANDA ANCHA DE AMPLIFICACIÓN SEPARADA CENTRAL BANDA ANCHA DE AMPLIFICACIÓN SEPARADA Y DE CANALES-BANDAS PROGRAMABLES
  • 10.
    EQUIPOS ESPECIALES DECABECERA CONVERSOR , para cambiar de un canal de entrada en otro distinto de salida. MODULADOR , convierten señales de entrada de audio y vídeo, en un canal de RF. MEZCLADOR , canalizan por un solo cable de salida diferentes canales de entrada. FILTROS , seleccionan en su salida sólo determinadas frecuencias de entrada. ECUALIZADOR , equilibran en la salida los niveles de señales presentes en la entrada.
  • 11.
    RED DE DISTRIBUCIÓNCABLE COAXIAL, 75  . REPARTIDORES. DERIVADORES. MULTI CONMUTADOR. CAJAS DE PASO. TOMAS DE SEÑAL. CONECTORES IEC, F. CARGAS INDUCTIVAS. AMPLIFIC. DE INTERIOR.
  • 12.
    RED DE DISTRIBUCIÓNREPARTIDOR CLAVIJAS IEC CONECTOR “F” DERIVADOR TOMAS IEC
  • 13.
    RED DE DISTRIBUCIÓN:REPARTIDOR O DISTRIBUIDOR. SÓLO UN TIPO DE ATENUACIÓN: A LA DERIVACIÓN CABLE DE ENTRADA SALIDA ATENUADA SALIDA ATENUADA
  • 14.
    RED DE DISTRIBUCIÓN:DERIVADOR. DERIVADORES ECUALIZADOS. DOS TIPOS DE ATENUACIÓN: AL PASO , MUY POCA. A LA DERIVACIÓN: MAYOR Y DE VARIOS VALORES, SEGÚN TIPO. CABLE DE ENTRADA PASO A OTROS DERIVADORES OUT 1 OUT 2
  • 15.
    RED DE DISTRIBUCIÓN: TOMAS. TOMAS PARA INSTALACIÓN EN CASCADA 2 TIPOS: INTERMEDIAS Y FINAL DE CASCADA INTERMEDIAS DOS TIPOS DE ATENUACIÓN: AL PASO , MUY POCA. A LA DERIVACIÓN: MAYOR Y DE VARIOS VALORES, SEGÚN TIPO. FINAL DE CASCADA LLEVA RESISTENCIA FINAL DE CARGA
  • 16.
    RED DE DISTRIBUCIÓN: TOMAS. REPARTIDOR DE 2 SALIDAS TOMAS FINALES, CON RESISTENCIA FINAL DE CARGA CARGA 75 
  • 17.
    COMPONENTES ESPECIALES AMPLIFICADORDE INTERIOR VIVIENDA CONEXIONES DE UN MODULADOR DE AUDIO-VIDEO A RF+AMPLIFICADOR
  • 18.
    MODELOS DE INSTALACIONESAMPLIFICACIÓN EN BANDA ANCHA DE VHF + 2XUHF
  • 19.
    MODELOS DE INSTALACIONESAMPLIFICACIÓN EN BANDA ANCHA DE VHF + UHF O SÓLO UHF. PARA INSTALACIONES INDIVIDUALES.
  • 20.
  • 21.
    MODELOS DE INSTALACIONESINSTALACIÓN COLECTIVA TVT+SAT Y DE SÓLO TVT
  • 22.
    MODELOS DE INSTALACIONESINSTALACIÓN COLECTIVA PARA GRAN NÚMERO DE TOMAS CON DOBLE AMPLIFICACIÓN CON CENTRALES DE BANDA ANCHA SÓLO TVT+FM, DISTRIBUCIÓN HASTA 860 Mhz
