El documento presenta un test de repaso sobre configuración de instalaciones de radio y televisión, en particular sobre cabeceras e instalaciones de TV-SAT. El test contiene 20 preguntas sobre temas como los límites de tensión de salida de amplificadores, los tipos de cabeceras, la conexión de canales en cabeceras monocanales, y aspectos técnicos de instalaciones de recepción vía satélite.

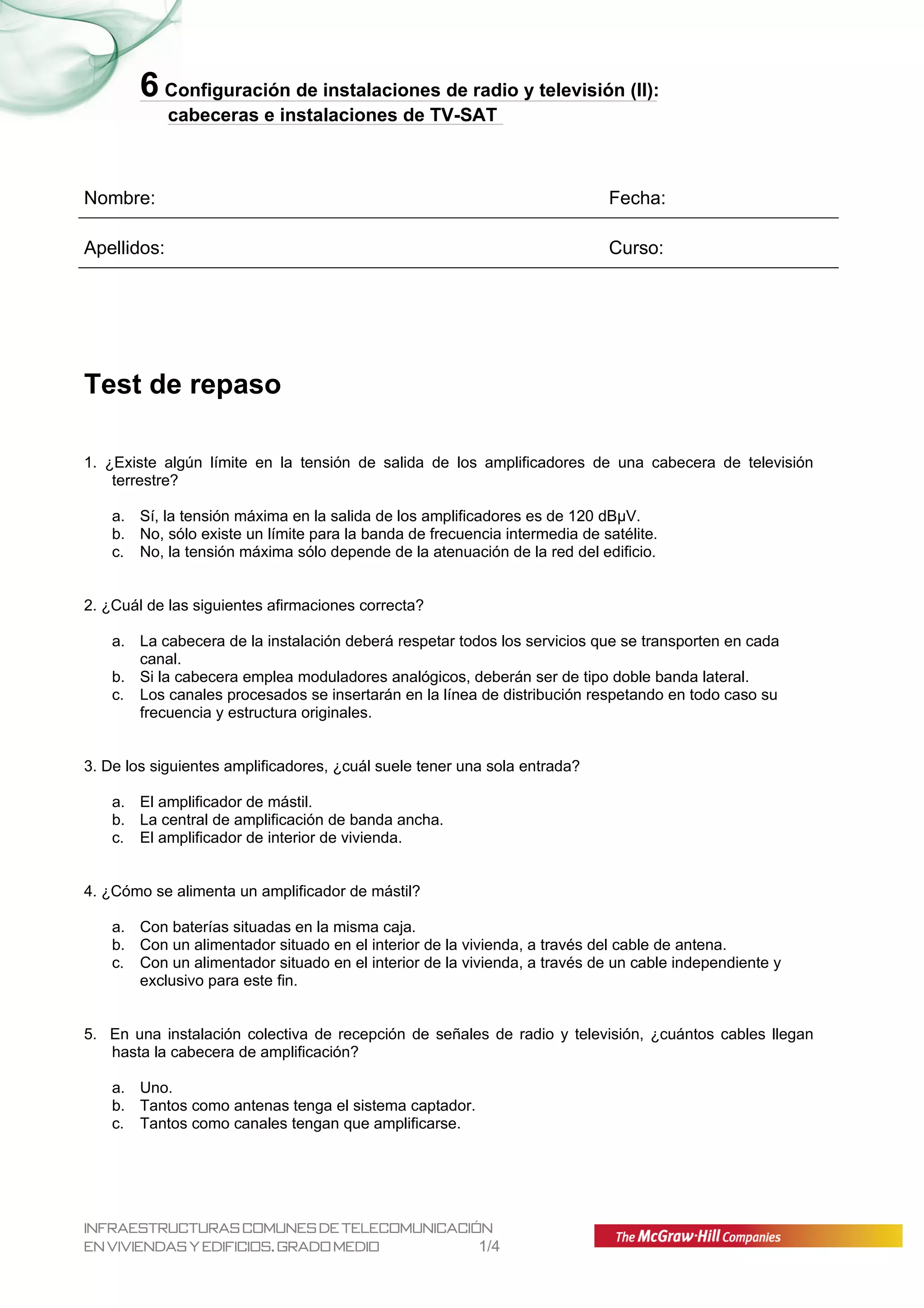

1. 6 Configuración de instalaciones de radio y televisión (II):
cabeceras e instalaciones de TV-SAT
Nombre: Fecha:
Apellidos: Curso:
Test de repaso
1. ¿Existe algún límite en la tensión de salida de los amplificadores de una cabecera de televisión
terrestre?
a. Sí, la tensión máxima en la salida de los amplificadores es de 120 dBμV.
b. No, sólo existe un límite para la banda de frecuencia intermedia de satélite.
c. No, la tensión máxima sólo depende de la atenuación de la red del edificio.
2. ¿Cuál de las siguientes afirmaciones correcta?
a. La cabecera de la instalación deberá respetar todos los servicios que se transporten en cada
canal.
b. Si la cabecera emplea moduladores analógicos, deberán ser de tipo doble banda lateral.
c. Los canales procesados se insertarán en la línea de distribución respetando en todo caso su
frecuencia y estructura originales.
3. De los siguientes amplificadores, ¿cuál suele tener una sola entrada?
a. El amplificador de mástil.
b. La central de amplificación de banda ancha.
c. El amplificador de interior de vivienda.
4. ¿Cómo se alimenta un amplificador de mástil?
a. Con baterías situadas en la misma caja.
b. Con un alimentador situado en el interior de la vivienda, a través del cable de antena.
c. Con un alimentador situado en el interior de la vivienda, a través de un cable independiente y
exclusivo para este fin.
5. En una instalación colectiva de recepción de señales de radio y televisión, ¿cuántos cables llegan
hasta la cabecera de amplificación?
a. Uno.
b. Tantos como antenas tenga el sistema captador.
c. Tantos como canales tengan que amplificarse.
Infraestructuras comunes de telecomunicación
en viviendas y edificios. Grado medio 1/4

2. 6 Configuración de instalaciones de radio y televisión (II):
cabeceras e instalaciones de TV-SAT
6. ¿En qué tipo de cabeceras se emplean filtros y ecualizadores externos?
a. En cabeceras con amplificador de banda ancha.
b. En cabeceras con amplificadores monocanales.
c. En cualquier tipo de cabeceras.
7. ¿Qué condición deben cumplir las señales que se aplican a un amplificador de banda ancha?
a. Que el número de canales en su entrada sea menor de ocho.
b. Que el nivel de los diferentes canales no tenga grandes diferencias.
c. Que todos los canales procedan de una misma antena.
8. En una cabecera con amplificadores monocanales, ¿qué problema surge si llega la señal de un canal
a dos amplificadores diferentes?
a. Que se producen intermodulaciones entre ellos.
b. Que la ganancia aumenta demasiado.
c. No existe ningún problema.
9. ¿En qué situación disminuye la tensión máxima de salida de un amplificador, respecto de la que dice
el fabricante?
a. En el caso de que el número de canales amplificados sea mayor de dos.
b. En el caso de que se utilicen varios amplificadores conectados en cascada.
c. Las dos respuestas anteriores son correctas.
10. ¿Cuál de las siguientes características no es una ventaja asociada a las cabeceras con
amplificadores monocanales?
a. Permiten eliminar las señales no deseadas, que han sido captadas por las antenas pero no
resultan útiles en nuestra instalación.
b. El número de elementos de la cabecera es mayor.
c. La ganancia de cada amplificador se ajusta de forma independiente para cada canal.
11. ¿En qué consiste la técnica conocida como “autoseparación”?
a. En separar los canales de televisión en dos grupos, que se llevarán por las dos líneas de bajada
por separado para evitar interferencias.
b. En repartir la señal captada por la antena entre los diferentes amplificadores, llevando la señal de
uno a otro.
c. En la capacidad de las centrales amplificadoras de banda ancha de separar los canales en su
interior, para amplificarlos por separado.
12. En una instalación se desea recibir los canales de radio analógica (FM) y digital (DAB), y los canales
de UHF 25, 30, 33, 50 y del 66 al 69. ¿Cuántos módulos amplificadores deberemos utilizar, como
mínimo, si la cabecera es de tipo monocanal?
a. Siete.
b. Nueve.
c. Diez.
Infraestructuras comunes de telecomunicación
en viviendas y edificios. Grado medio 2/4

3. 6 Configuración de instalaciones de radio y televisión (II):
cabeceras e instalaciones de TV-SAT
13. En una cabecera de monocanales con autoseparación se desea amplificar dos canales procedentes
de una misma antena, ¿cómo realizaremos la conexión?
a. Se conectará el cable de antena a un separador de dos salidas, y se llevará cada una de ellas a
la entrada de un módulo amplificador.
b. Se conectará la antena en uno de los módulos amplificadores y colocaremos a su lado el
amplificador para el segundo canal. Al estar uno junto al otro, la señal se separará
automáticamente, no necesitando conexión alguna entre ellos.
c. Se conectará la antena en uno de los módulos, e interconectaremos los dos módulos
amplificadores mediante un puente coaxial situado entre las entradas. En el segundo equipo
conectaremos también una carga terminal.
14. ¿De qué depende la ganancia necesaria en un amplificador de una cabecera de radio y televisión en
ICT?
a. De la cantidad de usuarios en cada planta de la instalación.
b. De la atenuación de las redes de distribución y dispersión.
c. Del número de receptores encendidos en cada momento.
15. En una instalación receptora de televisión vía satélite, ¿de qué depende la ganancia necesaria en la
antena?
a. De la cantidad de señal que recibe y el factor de ruido del equipo al que se conecta.
b. De la cantidad de señal que recibe y del número de usuarios al que dará servicio.
c. Sólo de la cantidad de señal que se recibe.
16. ¿En qué tipo de instalaciones podemos utilizar antenas con motor?
a. En instalaciones individuales con un único receptor.
b. En cualquier instalación individual.
c. En instalaciones colectivas.
17. En una instalación por procesado de canales, ¿cuántos transmoduladores debemos instalar?
a. Tantos como satélites se desean recibir.
b. Tantos como polaridades de satélite se desean recibir.
c. Tantos como canales se desean recibir.
18. En una instalación de ICT, ¿cómo se pueden llevar las dos polarizaciones de un satélite hasta los
usuarios?
a. Mezclando las señales de las dos polarizaciones con las de televisión terrestre, y
distribuyéndolas a través de un único cable.
b. Mezclando las señales de cada una de las polarizaciones con las de la televisión terrestre, y
distribuyéndolas a través de dos cables independientes.
c. Utilizando un cable independiente para cada una de la señales, por los que se necesitan tres
cables en la red de distribución.
Infraestructuras comunes de telecomunicación
en viviendas y edificios. Grado medio 3/4

4. 6 Configuración de instalaciones de radio y televisión (II):
cabeceras e instalaciones de TV-SAT
19. En una instalación con multiconmutadores, ¿cuántos cables se utilizan en la red de distribución?
a. Dos, como en todas las instalaciones de ICT.
b. Tantos como polarizaciones de satélite se deseen distribuir.
c. Tantos como polaridades de satélite se deseen recibir, más uno.
20. A los puntos de acceso al usuario de una ICT llegan dos cables, ¿cómo se conectan con las bases de
acceso terminal?
a. Uno de los cables se lleva a todas las bases, mientras que el otro queda cargado por el propio
PAU.
b. Se lleva cada uno de los cables a la mitad de las bases, para equilibrar la carga de la red.
c. Se llevan los dos cables a cada una de las bases de acceso, teniendo sus señales disponibles en
cada uno de los conectores de los que dispone.
Infraestructuras comunes de telecomunicación
en viviendas y edificios. Grado medio 4/4
