El documento describe 4 equipos utilizados en la procesamiento y distribución de señales de radio y televisión. Estos equipos incluyen amplificadores, atenuadores, derivadores, distribuidores y separadores utilizados para adaptar la impedancia, reducir o amplificar la señal, extraer líneas de distribución de un cable único y separar canales de satélite y terrestres.

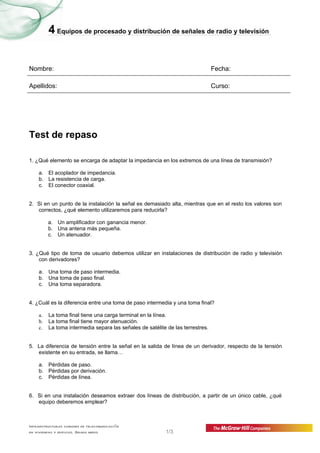

1. 4 Equipos de procesado y distribución de señales de radio y televisión
Nombre: Fecha:
Apellidos: Curso:
Test de repaso
1. ¿Qué elemento se encarga de adaptar la impedancia en los extremos de una línea de transmisión?
a. El acoplador de impedancia.
b. La resistencia de carga.
c. El conector coaxial.
2. Si en un punto de la instalación la señal es demasiado alta, mientras que en el resto los valores son
correctos, ¿qué elemento utilizaremos para reducirla?
a. Un amplificador con ganancia menor.
b. Una antena más pequeña.
c. Un atenuador.
3. ¿Qué tipo de toma de usuario debemos utilizar en instalaciones de distribución de radio y televisión
con derivadores?
a. Una toma de paso intermedia.
b. Una toma de paso final.
c. Una toma separadora.
4. ¿Cuál es la diferencia entre una toma de paso intermedia y una toma final?
a. La toma final tiene una carga terminal en la línea.
b. La toma final tiene mayor atenuación.
c. La toma intermedia separa las señales de satélite de las terrestres.
5. La diferencia de tensión entre la señal en la salida de línea de un derivador, respecto de la tensión
existente en su entrada, se llama…
a. Pérdidas de paso.
b. Pérdidas por derivación.
c. Pérdidas de línea.
6. Si en una instalación deseamos extraer dos líneas de distribución, a partir de un único cable, ¿qué
equipo deberemos emplear?
Infraestructuras comunes de telecomunicación
en viviendas y edificios. Grado medio 1/3

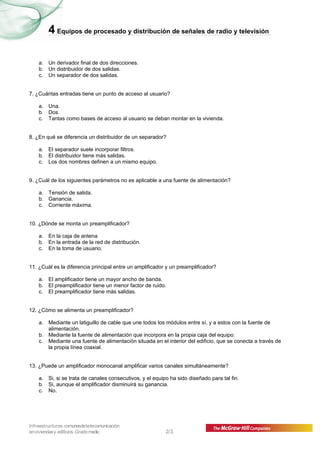

2. 4 Equipos de procesado y distribución de señales de radio y televisión
a. Un derivador final de dos direcciones.
b. Un distribuidor de dos salidas.
c. Un separador de dos salidas.
7. ¿Cuántas entradas tiene un punto de acceso al usuario?
a. Una.
b. Dos.
c. Tantas como bases de acceso al usuario se deban montar en la vivienda.
8. ¿En qué se diferencia un distribuidor de un separador?
a. El separador suele incorporar filtros.
b. El distribuidor tiene más salidas.
c. Los dos nombres definen a un mismo equipo.
9. ¿Cuál de los siguientes parámetros no es aplicable a una fuente de alimentación?
a. Tensión de salida.
b. Ganancia.
c. Corriente máxima.
10. ¿Dónde se monta un preamplificador?
a. En la caja de antena
b. En la entrada de la red de distribución.
c. En la toma de usuario.
11. ¿Cuál es la diferencia principal entre un amplificador y un preamplificador?
a. El amplificador tiene un mayor ancho de banda.
b. El preamplificador tiene un menor factor de ruido.
c. El preamplificador tiene más salidas.
12. ¿Cómo se alimenta un preamplificador?
a. Mediante un latiguillo de cable que une todos los módulos entre sí, y a estos con la fuente de
alimentación.
b. Mediante la fuente de alimentación que incorpora en la propia caja del equipo.
c. Mediante una fuente de alimentación situada en el interior del edificio, que se conecta a través de
la propia línea coaxial.
13. ¿Puede un amplificador monocanal amplificar varios canales simultáneamente?
a. Si, si se trata de canales consecutivos, y el equipo ha sido diseñado para tal fin.
b. Si, aunque el amplificador disminuirá su ganancia.
c. No.
Infraestructuras comunesde telecomunicación
en viviendas y edificios. Grado medio 2/3

3. 4 Equipos de procesado y distribución de señales de radio y televisión
14. ¿Qué caracteriza a un amplificador de canal adyacente?
a. Que amplifica el canal al que está ajustado, más el canal inmediatamente superior.
b. Que amplifica el canal al que está ajustado, más los canales inferior y superior.
c. Que tiene una elevada selectividad.
15. Si se desea recibir un servicio de televisión por satélite, integrándolo en la red de distribución como si
se tratara de un canal más de televisión digital terrestre, ¿qué equipo debemos utilizar?
a. Un modulador.
b. Un transmodulador QPSK/COFDM.
c. Un amplificador monocanal.
16. En un conversor LNB universal, ¿cómo se conmuta la polaridad que se recibe?
a. Cambiando la tensión de alimentación.
b. Insertando un tono de 22 kHz en la línea de bajada.
c. Girando el conversor.
17. En una instalación receptora de televisión por satélite individual, ¿qué tipo de conversor LNB es el
más adecuado?
a. El conversor LNB Quattro.
b. El conversor simple.
c. El conversor universal.
18. ¿En qué tipo de instalaciones utilizaremos rotores de antenas parabólicas?
a. En instalaciones individuales, con un único usuario.
b. En instalaciones individuales, con varios usuarios.
c. En instalaciones colectivas.
19. ¿Para qué sirve un multiconmutador?
a. Para permitir que los usuarios de una instalación colectiva reciban varias polaridades de satélite
en sus tomas.
b. Para permitir que los usuarios de una instalación individual reciban varias polaridades de satélite
en sus tomas.
c. Para permitir que los usuarios de una instalación individual orienten la antena hacia el satélite
que se desea recibir en cada momento.
20. ¿Qué utilidad tiene un procesador de Frecuencia Intermedia?
a. Amplificar las señales recibidas desde el satélite.
b. Cambiar el tipo de modulación de las señales recibidas, para adaptarlas al medio de transmisión
por el que va a distribuir.
c. Seleccionar alguno de los canales que recibe la antena, y cambiar su frecuencia original para
reubicarlo dentro de la misma banda.
Infraestructuras comunesde telecomunicación
en viviendas y edificios. Grado medio 3/3
