Índice del libro Ud. 9  Dispositivos de protección
Índice del libro Ud. 9  Dispositivos de protección 1.  Protección contra  sobreintensidades 1.1.  El fusible 1.2.  El interruptor  magnetotérmico 2.  Protección contra contactos directos e indirectos 2.1.  Conexión a tierra 2.2.  El interruptor diferencial 3.  Cuadros eléctricos para dispositivos de protección PRÁCTICA RESUELTA: Cuadro de protección FICHA DE TRABAJO: Cuadro de protección de tipo industrial ACTIVIDADES FINALES
Protección contra sobreintensidades Ud.9 Figura 9.1. Funcionamiento óptimo. Red eléctrica preparada para la potencia de un solo motor Índice de la unidad

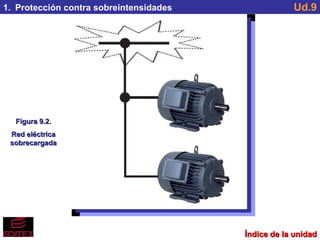

Índice de la unidad Protección contra sobreintensidades Ud.9 Figura 9.2. Red eléctrica sobrecargada
Índice de la unidad Protección contra sobreintensidades Ud.9 Figura 9.3. Cortocircuito
Índice de la unidad Protección contra sobreintensidades Ud.9 Figura 9.4. Portafusibles utilizado en instalaciones de alumbrado público

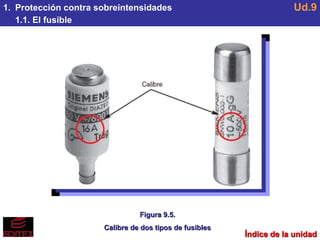

Índice de la unidad Protección contra sobreintensidades 1.1. El fusible Ud.9 Figura 9.5. Calibre de dos tipos de fusibles

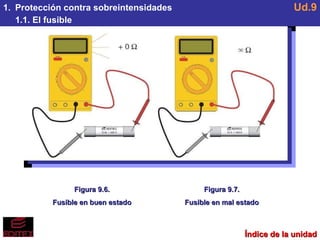

Índice de la unidad Protección contra sobreintensidades 1.1. El fusible Ud.9 Figura 9.6. Fusible en buen estado Figura 9.7. Fusible en mal estado

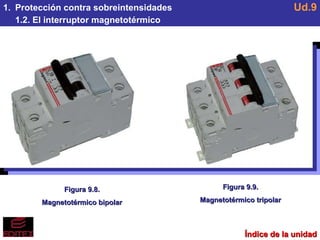

Índice de la unidad Protección contra sobreintensidades 1.2. El interruptor magnetotérmico Ud.9 Figura 9.8. Magnetotérmico bipolar Figura 9.9. Magnetotérmico tripolar

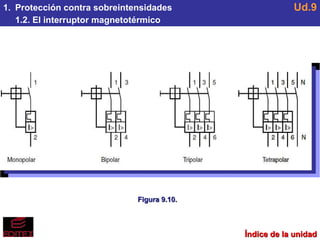

Índice de la unidad Protección contra sobreintensidades 1.2. El interruptor magnetotérmico Ud.9 Figura 9.10.

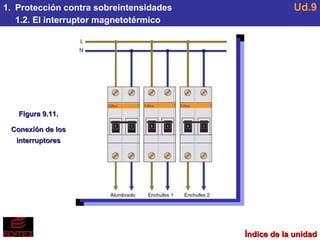

Índice de la unidad Protección contra sobreintensidades 1.2. El interruptor magnetotérmico Ud.9 Figura 9.11. Conexión de los interruptores
Índice de la unidad Protección contra sobreintensidades 1.2. El interruptor magnetotérmico Ud.9 Figura 9.12. Esquema multifilar
Índice de la unidad 2. Protección contra contactos directos e indirectos Ud.9 Figura 9.13.
Índice de la unidad 2. Protección contra contactos directos e indirectos Ud.9 Figura 9.14. Conexión de un electrodoméstico a tierra

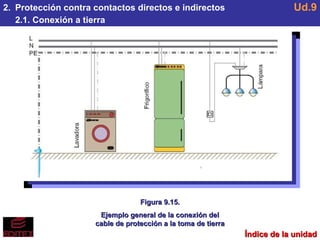

Índice de la unidad 2.  Protección contra contactos directos e indirectos 2.1. Conexión a tierra Ud.9 Figura 9.15. Ejemplo general de la conexión del cable de protección a la toma de tierra

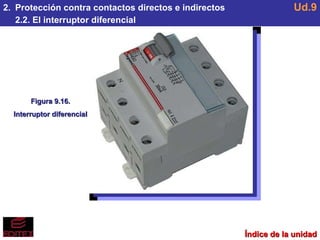

Índice de la unidad 2.  Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.16. Interruptor diferencial

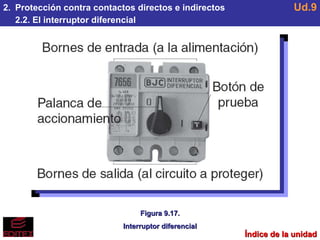

Índice de la unidad 2.  Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.17. Interruptor diferencial

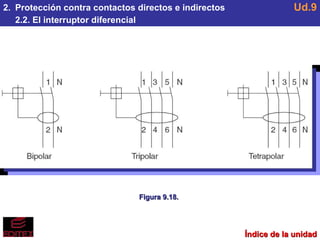

Índice de la unidad 2.  Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.18.
Índice de la unidad 2.  Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.19. Conexión diferencial

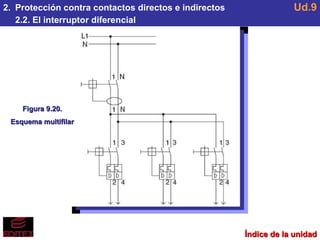

Índice de la unidad 2.  Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.20. Esquema multifilar

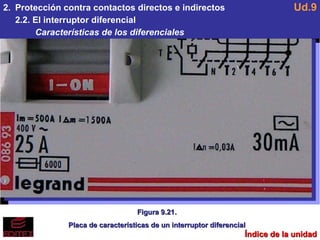

Figura 9.21. Placa de características de un interruptor diferencial Índice de la unidad 2.  Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Características de los diferenciales Ud.9

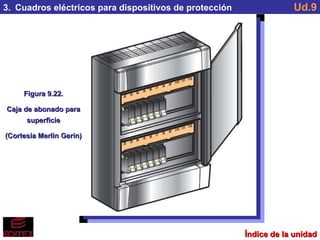

Índice de la unidad 3.  Cuadros eléctricos para dispositivos de protección Ud.9 Figura 9.22. Caja de abonado para superficie (Cortesía Merlin Gerin)

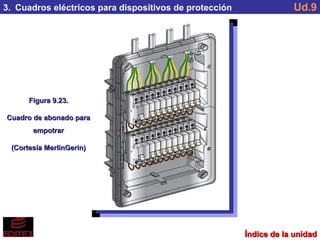

Índice de la unidad 3.  Cuadros eléctricos para dispositivos de protección Ud.9 Figura 9.23. Cuadro de abonado para empotrar (Cortesía MerlinGerin)
Índice de la unidad 3.  Cuadros eléctricos para dispositivos de protección Ud.9 Figura 9.24. Partes de un cuadro eléctrico

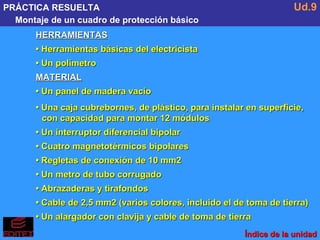

Índice de la unidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 HERRAMIENTAS •  Herramientas básicas del electricista •  Un polímetro MATERIAL •  Un panel de madera vacío •  Una caja cubrebornes, de plástico, para instalar en superficie, con capacidad para montar 12 módulos •  Un interruptor diferencial bipolar •  Cuatro magnetotérmicos bipolares •  Regletas de conexión de 10 mm2 •  Un metro de tubo corrugado •  Abrazaderas y tirafondos •  Cable de 2,5 mm2 (varios colores, incluido el de toma de tierra) •  Un alargador con clavija y cable de toma de tierra
Índice de la unidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 Figura 9.25. Montaje

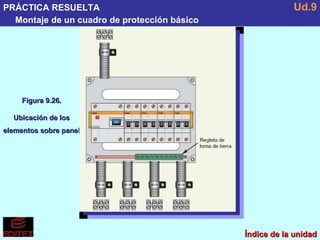

Índice de la unidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 Figura 9.26. Ubicación de los elementos sobre panel

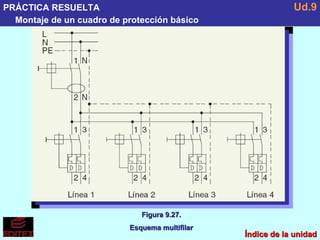

Índice de la unidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 Figura 9.27. Esquema multifilar
Índice de la unidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 Figura 9.28. Comprobación de la tensión

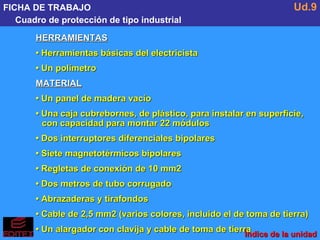

Índice de la unidad FICHA DE TRABAJO Cuadro de protección de tipo industrial Ud.9 HERRAMIENTAS •  Herramientas básicas del electricista •  Un polímetro MATERIAL •  Un panel de madera vacío •  Una caja cubrebornes, de plástico, para instalar en superficie, con capacidad para montar 22 módulos •  Dos interruptores diferenciales bipolares •  Siete magnetotérmicos bipolares •  Regletas de conexión de 10 mm2 •  Dos metros de tubo corrugado •  Abrazaderas y tirafondos •  Cable de 2,5 mm2 (varios colores, incluido el de toma de tierra) •  Un alargador con clavija y cable de toma de tierra

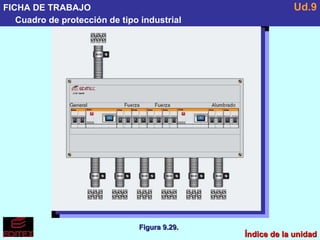

Índice de la unidad FICHA DE TRABAJO Cuadro de protección de tipo industrial Ud.9 Figura 9.29.

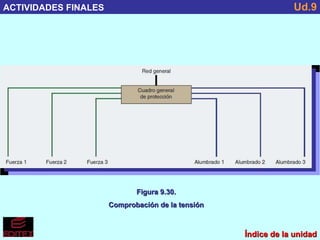

Índice de la unidad ACTIVIDADES FINALES Ud.9 Figura 9.30. Comprobación de la tensión
Índice del libro Ud.9

U9 Dispositivos de protección

  • 1.
    Índice del libroUd. 9 Dispositivos de protección
  • 2.
    Índice del libroUd. 9 Dispositivos de protección 1. Protección contra sobreintensidades 1.1. El fusible 1.2. El interruptor magnetotérmico 2. Protección contra contactos directos e indirectos 2.1. Conexión a tierra 2.2. El interruptor diferencial 3. Cuadros eléctricos para dispositivos de protección PRÁCTICA RESUELTA: Cuadro de protección FICHA DE TRABAJO: Cuadro de protección de tipo industrial ACTIVIDADES FINALES
  • 3.

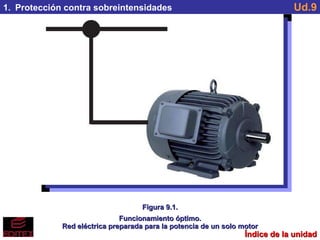

    Protección contra sobreintensidadesUd.9 Figura 9.1. Funcionamiento óptimo. Red eléctrica preparada para la potencia de un solo motor Índice de la unidad
  • 4.
    Índice de launidad Protección contra sobreintensidades Ud.9 Figura 9.2. Red eléctrica sobrecargada
  • 5.

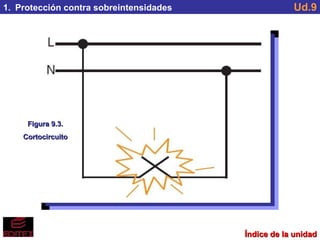

    Índice de launidad Protección contra sobreintensidades Ud.9 Figura 9.3. Cortocircuito
  • 6.
    Índice de launidad Protección contra sobreintensidades Ud.9 Figura 9.4. Portafusibles utilizado en instalaciones de alumbrado público
  • 7.
    Índice de launidad Protección contra sobreintensidades 1.1. El fusible Ud.9 Figura 9.5. Calibre de dos tipos de fusibles
  • 8.
    Índice de launidad Protección contra sobreintensidades 1.1. El fusible Ud.9 Figura 9.6. Fusible en buen estado Figura 9.7. Fusible en mal estado
  • 9.
    Índice de launidad Protección contra sobreintensidades 1.2. El interruptor magnetotérmico Ud.9 Figura 9.8. Magnetotérmico bipolar Figura 9.9. Magnetotérmico tripolar
  • 10.
    Índice de launidad Protección contra sobreintensidades 1.2. El interruptor magnetotérmico Ud.9 Figura 9.10.
  • 11.
    Índice de launidad Protección contra sobreintensidades 1.2. El interruptor magnetotérmico Ud.9 Figura 9.11. Conexión de los interruptores
  • 12.
    Índice de launidad Protección contra sobreintensidades 1.2. El interruptor magnetotérmico Ud.9 Figura 9.12. Esquema multifilar
  • 13.

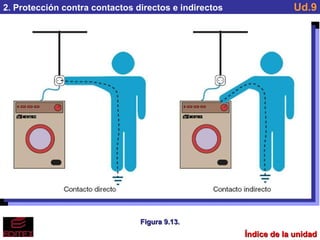

    Índice de launidad 2. Protección contra contactos directos e indirectos Ud.9 Figura 9.13.
  • 14.
    Índice de launidad 2. Protección contra contactos directos e indirectos Ud.9 Figura 9.14. Conexión de un electrodoméstico a tierra
  • 15.
    Índice de launidad 2. Protección contra contactos directos e indirectos 2.1. Conexión a tierra Ud.9 Figura 9.15. Ejemplo general de la conexión del cable de protección a la toma de tierra
  • 16.
    Índice de launidad 2. Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.16. Interruptor diferencial
  • 17.
    Índice de launidad 2. Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.17. Interruptor diferencial
  • 18.
    Índice de launidad 2. Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.18.
  • 19.

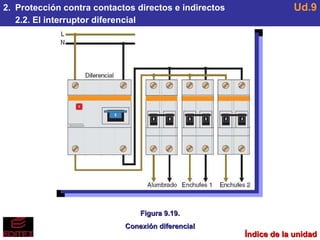

    Índice de launidad 2. Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.19. Conexión diferencial
  • 20.
    Índice de launidad 2. Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Ud.9 Figura 9.20. Esquema multifilar
  • 21.
    Figura 9.21. Placade características de un interruptor diferencial Índice de la unidad 2. Protección contra contactos directos e indirectos 2.2. El interruptor diferencial Características de los diferenciales Ud.9
  • 22.
    Índice de launidad 3. Cuadros eléctricos para dispositivos de protección Ud.9 Figura 9.22. Caja de abonado para superficie (Cortesía Merlin Gerin)
  • 23.
    Índice de launidad 3. Cuadros eléctricos para dispositivos de protección Ud.9 Figura 9.23. Cuadro de abonado para empotrar (Cortesía MerlinGerin)
  • 24.

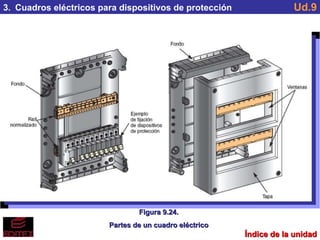

    Índice de launidad 3. Cuadros eléctricos para dispositivos de protección Ud.9 Figura 9.24. Partes de un cuadro eléctrico
  • 25.
    Índice de launidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 HERRAMIENTAS • Herramientas básicas del electricista • Un polímetro MATERIAL • Un panel de madera vacío • Una caja cubrebornes, de plástico, para instalar en superficie, con capacidad para montar 12 módulos • Un interruptor diferencial bipolar • Cuatro magnetotérmicos bipolares • Regletas de conexión de 10 mm2 • Un metro de tubo corrugado • Abrazaderas y tirafondos • Cable de 2,5 mm2 (varios colores, incluido el de toma de tierra) • Un alargador con clavija y cable de toma de tierra
  • 26.

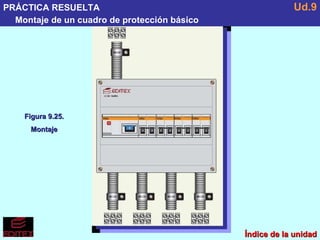

    Índice de launidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 Figura 9.25. Montaje
  • 27.
    Índice de launidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 Figura 9.26. Ubicación de los elementos sobre panel
  • 28.
    Índice de launidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 Figura 9.27. Esquema multifilar
  • 29.

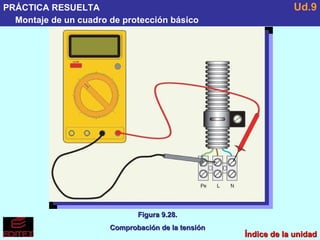

    Índice de launidad PRÁCTICA RESUELTA Montaje de un cuadro de protección básico Ud.9 Figura 9.28. Comprobación de la tensión
