Sistema de Control
Sistema de Control Un pulsador de parada. Un pulsador de marcha. Un relé. Este sistema consta de: Principal característica: Es un sistema con prioridad a la parada. Un circuito de mando. Un circuito de fuerza. Elementos:
+6 V ( - ) SB2 SB1 K1 KM1 K2 220 V  N QM1 HL1 Al circuito de Mando Esquema del Sistema de Control Circuito de Mando Circuito de Fuerza
+6 V ( - ) SB2 SB1 K1 KM1 K2 220 V  N QM1 HL1 Al circuito de Mando Sistema de Control Circuito de Mando Circuito de Fuerza Esquema del circuito de mando con control con pulsadores con prioridad a la parada. Esquema del circuito de fuerza SB1 – Pulsador Normalmente Cerrado. SB2 – Pulsador Normalmente Abierto. KM1 – Relé. K1  y   K2  – Contacto Normalmente Abierto del Relé. QM1 – Interruptor magnetotérmico. HL1 – Lámpara.

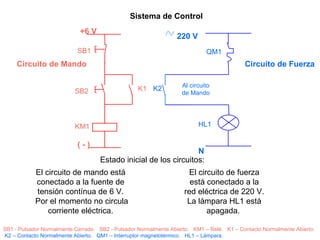

+6 V ( - ) SB2 SB1 K1 KM1 K2 220 V  N QM1 HL1 Al circuito de Mando Sistema de Control Circuito de Mando Circuito de Fuerza SB1 - Pulsador Normalmente Cerrado.  SB2 - Pulsador Normalmente Abierto.  KM1 – Relé.  K1 – Contacto Normalmente Abierto.  K2 – Contacto Normalmente Abierto.  QM1 – Interruptor magnetotérmico.  HL1 – Lámpara. El circuito de mando está conectado a la fuente de tensión contínua de 6 V. Por el momento no circula corriente eléctrica. El circuito de fuerza está conectado a la red eléctrica de 220 V. La lámpara HL1 está apagada.  Estado inicial de los circuitos:

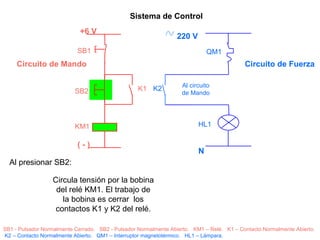

+6 V ( - ) SB2 SB1 K1 KM1 K2 220 V  N QM1 HL1 Al circuito de Mando Sistema de Control Circuito de Mando Circuito de Fuerza SB1 - Pulsador Normalmente Cerrado.  SB2 - Pulsador Normalmente Abierto.  KM1 – Relé.  K1 – Contacto Normalmente Abierto.  K2 – Contacto Normalmente Abierto.  QM1 – Interruptor magnetotérmico.  HL1 – Lámpara. Al presionar SB2:  Circula tensión por la bobina del relé KM1. El trabajo de la bobina es cerrar  los contactos K1 y K2 del relé.

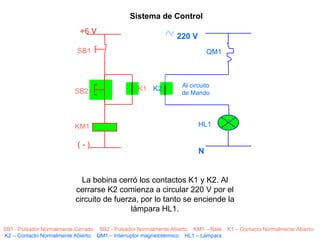

+6 V ( - ) SB2 SB1 K1 KM1 K2 220 V  N QM1 HL1 Al circuito de Mando Sistema de Control SB1 - Pulsador Normalmente Cerrado.  SB2 - Pulsador Normalmente Abierto.  KM1 – Relé.  K1 – Contacto Normalmente Abierto.  K2 – Contacto Normalmente Abierto.  QM1 – Interruptor magnetotérmico.  HL1 – Lámpara. La bobina cerró los contactos K1 y K2. Al cerrarse K2 comienza a circular 220 V por el circuito de fuerza, por lo tanto se enciende la lámpara HL1.
El pulsador SB2 vuelve a su posición natural. La bobina del relé KM1 continúa trabajando, por lo tanto, K1 sigue cerrado. +6 V ( - ) SB2 SB1 K1 KM1 K2 220 V  N QM1 HL1 Al circuito de Mando Sistema de Control SB1 - Pulsador Normalmente Cerrado.  SB2 - Pulsador Normalmente Abierto.  KM1 – Relé.  K1 – Contacto Normalmente Abierto.  K2 – Contacto Normalmente Abierto.  QM1 – Interruptor magnetotérmico.  HL1 – Lámpara. Al dejar de presionar SB2: K1 y K2 continúan cerrados, entonces, la lámpara HL1 continúa encendida.

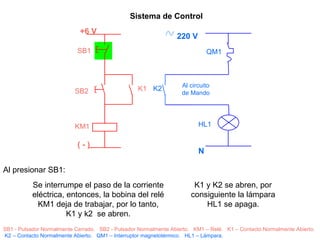

Se interrumpe el paso de la corriente eléctrica, entonces, la bobina del relé KM1 deja de trabajar, por lo tanto, K1 y k2  se abren. +6 V ( - ) SB2 SB1 K1 KM1 K2 220 V  N QM1 HL1 Al circuito de Mando Sistema de Control SB1 - Pulsador Normalmente Cerrado.  SB2 - Pulsador Normalmente Abierto.  KM1 – Relé.  K1 – Contacto Normalmente Abierto.  K2 – Contacto Normalmente Abierto.  QM1 – Interruptor magnetotérmico.  HL1 – Lámpara. Al presionar SB1: K1 y K2 se abren, por consiguiente la lámpara HL1 se apaga.

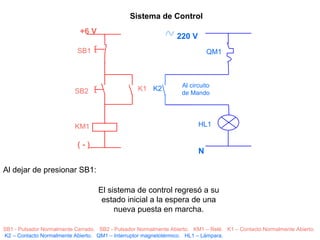

El sistema de control regresó a su estado inicial a la espera de una nueva puesta en marcha. +6 V ( - ) SB2 SB1 K1 KM1 K2 220 V  N QM1 HL1 Al circuito de Mando Sistema de Control SB1 - Pulsador Normalmente Cerrado.  SB2 - Pulsador Normalmente Abierto.  KM1 – Relé.  K1 – Contacto Normalmente Abierto.  K2 – Contacto Normalmente Abierto.  QM1 – Interruptor magnetotérmico.  HL1 – Lámpara. Al dejar de presionar SB1:
http://www.gustavoibrahim.blogspot.com.ar   http://www.youtube.com

Sistema de Control (c relé, c pulsadores, c prioridad a la parada)

  • 1.
  • 2.
    Sistema de ControlUn pulsador de parada. Un pulsador de marcha. Un relé. Este sistema consta de: Principal característica: Es un sistema con prioridad a la parada. Un circuito de mando. Un circuito de fuerza. Elementos:
  • 3.
    +6 V (- ) SB2 SB1 K1 KM1 K2 220 V N QM1 HL1 Al circuito de Mando Esquema del Sistema de Control Circuito de Mando Circuito de Fuerza
  • 4.
    +6 V (- ) SB2 SB1 K1 KM1 K2 220 V N QM1 HL1 Al circuito de Mando Sistema de Control Circuito de Mando Circuito de Fuerza Esquema del circuito de mando con control con pulsadores con prioridad a la parada. Esquema del circuito de fuerza SB1 – Pulsador Normalmente Cerrado. SB2 – Pulsador Normalmente Abierto. KM1 – Relé. K1 y K2 – Contacto Normalmente Abierto del Relé. QM1 – Interruptor magnetotérmico. HL1 – Lámpara.
  • 5.
    +6 V (- ) SB2 SB1 K1 KM1 K2 220 V N QM1 HL1 Al circuito de Mando Sistema de Control Circuito de Mando Circuito de Fuerza SB1 - Pulsador Normalmente Cerrado. SB2 - Pulsador Normalmente Abierto. KM1 – Relé. K1 – Contacto Normalmente Abierto. K2 – Contacto Normalmente Abierto. QM1 – Interruptor magnetotérmico. HL1 – Lámpara. El circuito de mando está conectado a la fuente de tensión contínua de 6 V. Por el momento no circula corriente eléctrica. El circuito de fuerza está conectado a la red eléctrica de 220 V. La lámpara HL1 está apagada. Estado inicial de los circuitos:
  • 6.
    +6 V (- ) SB2 SB1 K1 KM1 K2 220 V N QM1 HL1 Al circuito de Mando Sistema de Control Circuito de Mando Circuito de Fuerza SB1 - Pulsador Normalmente Cerrado. SB2 - Pulsador Normalmente Abierto. KM1 – Relé. K1 – Contacto Normalmente Abierto. K2 – Contacto Normalmente Abierto. QM1 – Interruptor magnetotérmico. HL1 – Lámpara. Al presionar SB2: Circula tensión por la bobina del relé KM1. El trabajo de la bobina es cerrar los contactos K1 y K2 del relé.
  • 7.
    +6 V (- ) SB2 SB1 K1 KM1 K2 220 V N QM1 HL1 Al circuito de Mando Sistema de Control SB1 - Pulsador Normalmente Cerrado. SB2 - Pulsador Normalmente Abierto. KM1 – Relé. K1 – Contacto Normalmente Abierto. K2 – Contacto Normalmente Abierto. QM1 – Interruptor magnetotérmico. HL1 – Lámpara. La bobina cerró los contactos K1 y K2. Al cerrarse K2 comienza a circular 220 V por el circuito de fuerza, por lo tanto se enciende la lámpara HL1.
  • 8.
    El pulsador SB2vuelve a su posición natural. La bobina del relé KM1 continúa trabajando, por lo tanto, K1 sigue cerrado. +6 V ( - ) SB2 SB1 K1 KM1 K2 220 V N QM1 HL1 Al circuito de Mando Sistema de Control SB1 - Pulsador Normalmente Cerrado. SB2 - Pulsador Normalmente Abierto. KM1 – Relé. K1 – Contacto Normalmente Abierto. K2 – Contacto Normalmente Abierto. QM1 – Interruptor magnetotérmico. HL1 – Lámpara. Al dejar de presionar SB2: K1 y K2 continúan cerrados, entonces, la lámpara HL1 continúa encendida.
  • 9.
    Se interrumpe elpaso de la corriente eléctrica, entonces, la bobina del relé KM1 deja de trabajar, por lo tanto, K1 y k2 se abren. +6 V ( - ) SB2 SB1 K1 KM1 K2 220 V N QM1 HL1 Al circuito de Mando Sistema de Control SB1 - Pulsador Normalmente Cerrado. SB2 - Pulsador Normalmente Abierto. KM1 – Relé. K1 – Contacto Normalmente Abierto. K2 – Contacto Normalmente Abierto. QM1 – Interruptor magnetotérmico. HL1 – Lámpara. Al presionar SB1: K1 y K2 se abren, por consiguiente la lámpara HL1 se apaga.
  • 10.
    El sistema decontrol regresó a su estado inicial a la espera de una nueva puesta en marcha. +6 V ( - ) SB2 SB1 K1 KM1 K2 220 V N QM1 HL1 Al circuito de Mando Sistema de Control SB1 - Pulsador Normalmente Cerrado. SB2 - Pulsador Normalmente Abierto. KM1 – Relé. K1 – Contacto Normalmente Abierto. K2 – Contacto Normalmente Abierto. QM1 – Interruptor magnetotérmico. HL1 – Lámpara. Al dejar de presionar SB1:
