Familias de Inversores, Delta Electronics.

1. INDUSTRIAL
AUTOMATION
VARIADORES DE
FRECUENCIA
Victor Bernal

2. Contenido
¿Que es un variador de
frecuencia?
VFD-EL
VFD-E (Descontinuado)
M300
► MS300
► MH300 (Próximamente)
► ME300 (Próximamente)
VFD-C2000
►C2000
►CP2000
►CH2000
►CFP2000
REG2000
AFE2000
APF2000
SVG2000

3. ¿Que es un variador de frecuencia?
Fundamentos Drives de CA
Convierten un voltaje y frecuencia “fijos” hacia voltaje y frecuencia “variables”, para operar motores de
inducción 3 fases.
LÍNEA
ENTRADA

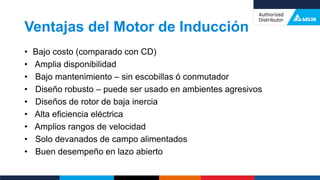

4. Ventajas del Motor de Inducción
• Bajo costo (comparado con CD)
• Amplia disponibilidad
• Bajo mantenimiento – sin escobillas ó conmutador
• Diseño robusto – puede ser usado en ambientes agresivos
• Diseños de rotor de baja inercia
• Alta eficiencia eléctrica
• Amplios rangos de velocidad
• Solo devanados de campo alimentados
• Buen desempeño en lazo abierto

5. Delta Confidential

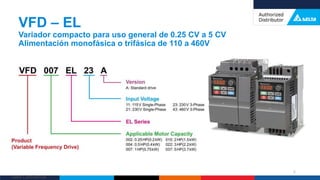

VFD – EL
Variador compacto para uso general de 0.25 CV a 5 CV
Alimentación monofásica o trifásica de 110 a 460V
5

6. Delta Confidential
Modos de control
► V/F (escalar)
Hardware estándar
► 6 entradas digitales
► 2 salidas digitales
► 1 entrada analógica de corriente o tensión
► 1 salida analógica
Funciones estándar
► Salida de frecuencia de 0,1 Hz a 600 Hz
► Curva ajustable
► Compensación de torque automática
► Inyección de frenado DC
► Teclado frontal integrado con potenciómetro
► Comunicación Modbus RS-485 integrada
► Módulos de expansión opcionales; redes profibus, devicenet y canopen.
► Diseño térmico innovador, permite la instalación lado a lado en el montaje sobre riel DIN

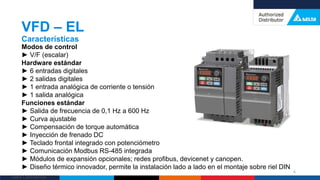

VFD – EL
Características
6

7. Delta Confidential
VFD – EL
Características
7

8. Delta Confidential

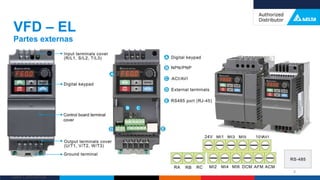

VFD – EL
Partes externas
8

9. Delta Confidential
► Maquinaria transportadora
► Procesamiento de alimentos
► Maquinaria de trabajo de madera
► Máquina herramienta / Maquinaria de
procesamiento de metal
► Equipo de ventilador / bomba
► Maquinaria de papel / textil
► Otros
VFD – EL
Aplicaciones
9

10. Delta Confidential
VFD – EL
Accesorios
10

11. Delta Confidential
VFD-E
Variador compacto con control vectorial de 0.25 CV a 30 CV
Alimentación monofásica o trifásica de 110 a 460V
11

12. Delta Confidential
Modos de control
► V/F (escalar)
► Vectorial
Hardware estándar
► 6 entradas digitales
► 3 salidas digitales
► 1 entrada analógica de corriente o tensión
► 1 salida analógica
Funciones estándar
► Control PID incorporado
► Malla cerrada con encoder
► PLC incorporado
► Salida de frecuencia de 0,1 Hz a 600 Hz
► Curva ajustable
VFD-E
Características
12
► Compensación de torque automática
► Inyección de frenado DC y módulo de frenado incorporado
► Filtro RFI incorporado
► Teclado frontal integrado con potenciómetro
► Comunicación Modbus integrada
► Módulos de expansión opcionales
► para aplicaciones más flexibles
► Diseño térmico innovador, permite la instalación lado a lado en el
montaje de carril

13. Delta Confidential
VFD-E
Partes externas
13

14. Delta Confidential
VFD-E
Características
14

15. Delta Confidential
► Maquinaria transportadora y de
transporte
► Procesamiento de alimentos
► Maquinaria de trabajo de madera
► Máquina herramienta / Maquinaria
de procesamiento de metal
► Equipo de ventilador / bomba
► Maquinaria de papel / textil
► Otros
VFD-E
Aplicaciones
15

16. Delta Confidential
VFD-E
Accesorios
16

17. Delta Confidential
M300
17

18. Delta Confidential
MS300
Variador compacto estándar de 0.25 CV a 30 CV
Alimentación monofásica o trifásica de 110 a 460V
18

19. Delta Confidential
Modos de control
► V/F (escalar)
► Vectorial
Hardware estándar
► 7 entradas digitales
► 4 salidas digitales
► 2 entradas analógicas
► 1 salida analógica
Espacio optimizado
► Diseño compacto con reducción de
hasta 40% en comparación con
modelos existentes.
MS300
Características
19

20. Delta Confidential
Funciones estándar
► Salida de frecuencia estándar de 0 Hz a
599 Hz (modelos hasta 2000 Hz)
► PLC con 2K para MS300
► Inyección de frenado DC y módulo de
frenado incorporado
► Filtro RFI incorporado
► Teclado frontal integrado con
potenciómetro
► Comunicación de Modbus integrada
► Módulos de expansión opcionales
– MS300 hasta 1 módulo
MS300
Características
20

21. Delta Confidential
Fácil de instalar, fácil de usar
► Teclado LED digital 5 dígitos, removible.
► Función de macro, configuración rápida de
parámetros y duplicación
► Puerto USB incorporado para monitoreo
Alta seguridad, estabilidad y confiabilidad
► Función de seguridad STO (SIL2/PLd) integrada y
medidas de seguridad para caídas de energía súbitas
► PCB con 100% de revestimiento, conforme a IEC
60721-3-3 Clase 3C2
MS300
Características
21

22. Delta Confidential
IM (Induction Motors)
Supports 4 independent Induction Motor
control parameter sets.
PM (Permanent Magnet)
•Surface Permanent Magnet (SPM) Motors
•Interior Permanent Magnet (IPM) Motors
MS300
Soporta Motores IM y PM
22
SPM
IPM
IM

23. Delta Confidential
MS300
Diseño de Hardware
23

24. Delta Confidential
•CANopen - CMM-COP01
•DeviceNet - CMM-DN01
•Ethernet/IP - CMM-EIP01
•MODBUS TCP - CMM-MOD01
•PROFIBUS DP - CMM-PD01
• 24V Power Shift Card - EMM-BPS01
MS300
Tarjetas Opcionales / Accesorios
24

25. Delta Confidential
•Machine Tools
•Woodworking Machines
•Automatic Tool Changers (ATC)
•Pump Applications
•Packaging Machines
•Textile Machines
MS300
Aplicaciones
25

26. Delta Confidential
MH300
Alimentación monofásica o trifásica de 110 a 460V
Variador compacto de alto desempeño 0.25 CV a 30 CV
26

27. Delta Confidential
Modos de control
► V/F (escalar)
► Vectorial
► Vectorial con encoder
► FOC (Control Orientado al Campo)
Hardware estándar
► 7 entradas digitales
► 4 salidas digitales
► 2 entradas analógicas
► 1 salida analógica
Espacio optimizado
► Diseño compacto con reducción de
hasta 40% en comparación con modelos
existentes.
MH300
Características
27

28. Delta Confidential
Fácil de instalar, fácil de usar
► Teclado LED digital 5 segmentos, removible.
► Función de macro, configuración rápida de
parámetros y duplicación
► Puerto USB incorporado para monitoreo
Alta seguridad, estabilidad y confiabilidad
► Función de seguridad STO (SIL2/PLd)
integrada y medidas de seguridad para caídas
de energía súbitas
► PCB con 100% de revestimiento, conforme a
IEC 60721-3-3 Clase 3C2
MH300
Características
28

29. Delta Confidential
Funciones estándar
► Salida de frecuencia estándar de 0 Hz a
599 Hz (modelos hasta 2000 Hz)
► PLC con 5K para MH300
► Inyección de frenado DC y módulo de
frenado incorporado
► Filtro RFI incorporado
► Teclado frontal integrado con
potenciómetro
► Comunicación de Modbus integrada
► Módulos de expansión opcionales
– MH300 hasta 2 módulos
MH300
Características
29

30. Delta Confidential
Fácil de instalar, fácil de usar
► Teclado LCD para el MH300, removible.
► Keypad MH300 con ajuste de parámetro mediante
el potenciómetro
► Función de macro, configuración rápida de
parámetros y duplicación
► Puerto USB incorporado para monitoreo
Alta seguridad, estabilidad y confiabilidad
► Función de seguridad STO (SIL2/PLd) integrada y
medidas de seguridad para caídas de energía súbitas
► PCB con 100% de revestimiento, conforme a IEC
60721-3-3 Clase 3C2
MH300
Características
30

31. Delta Confidential
IM (Induction Motors)
Supports 4 independent Induction Motor control
parameter sets.
PM (Permanent Magnet)
•Surface Permanent Magnet (SPM) Motors
•Interior Permanent Magnet (IPM) Motors
MH300
Soporta Motores IM y PM
31
SPM
IPM
IM

32. Delta Confidential
MH300
Diseño de Hardware
32

33. Delta Confidential
MH300
Tarjetas Opcionales / Accesorios
33

34. Delta Confidential
•Machine Tools
•Woodworking Machines
•Automatic Tool Changers (ATC)
•Pump Applications
•Packaging Machines
•Textile Machines
MH300
Aplicaciones
34

35. Delta Confidential
ME300
Alimentación monofásica o trifásica de 110 a 460V
Variador compacto de alto desempeño 0.25 CV a 10 CV
35

36. Delta Confidential
ME300
Características
36

37. Delta Confidential
C2000
37

38. Delta Confidential
VFD-C2000
Variador con control de campo de 1 CV a 600 CV
Alimentación monofásica o trifásica de 220 a 460V
38

39. Delta Confidential
Modos de control
► V/F (escalar)
► Control vectorial
► Control FOC (Control Orientado al Campo)
exclusivo Delta, para mejor respuesta y
dinámica del drive
► Modo de control torque
► Modo de control de posición
Hardware estándar
►10 entradas digitales
► 5 salidas digitales
► 2 entradas analógicas de corriente o tensión
► 2 salidas analógicas
VFD-C2000
Características
39

40. Delta Confidential
Funciones estándar
► Control de feedback PID incorporado
► Malla cerrada con encoder
► Control de motores asíncronos (servomotor)
► PLC incorporado
► En conformidad con el estándar de seguridad safety stop
► Función carga pesada
► Salida de frecuencia de 0,1 Hz a 600 Hz
► Curva ajustable
► Diseño modular
► Compensación de torque automática
► Inyección de frenado DC y módulo de frenado incorporado
► Filtro RFI incorporado
► Teclado frontal integrado con potenciómetro
► Comunicación Modbus integrada
► Módulos de expansión opcionale para aplicaciones más flexibles

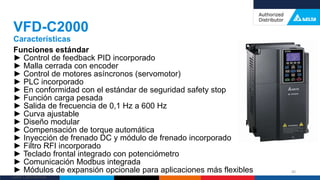

VFD-C2000
Características
40

41. Delta Confidential
VFD-C2000
Características
41

42. Delta Confidential

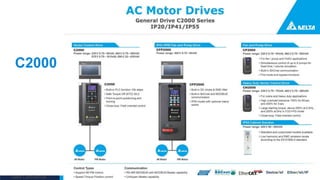

C2000
Diseño Modular
42

43. Delta Confidential
C2000
Aplicaciones
43

44. Delta Confidential
VFD-CP2000
Variador para bombas y ventiladores de 1 CV a 600 CV
Alimentación trifásica de 220 a 460V
44

45. Delta Confidential
•Para bombas y ventiladores
•Parámetros HVAC especiales
•Funciones de control PID para un
funcionamiento eficiente,
•Curva de control V/F multisegmento
•Funciones de arranque suave para ayudar
al cambio de par
•Aplicaciones de presion constante con
rendimiento de ahorro de energía.
•Built-in BACnet
•Control síncrono de bombas múltiples de
hasta 8 motores
VFD-CP2000
Características
45

46. Delta Confidential
46

47. Delta Confidential
47

48. Delta Confidential
48

49. Delta Confidential

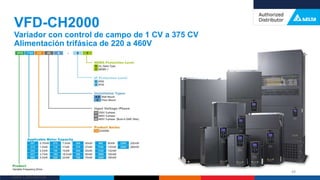

VFD-CH2000
Variador con control de campo de 1 CV a 375 CV
Alimentación trifásica de 220 a 460V
49

50. Delta Confidential
• Diseño robusto
• Mayor par de arranque y alto
capacidades de sobrecarga
• Manejar condiciones de
impacto de carga pesada
• Diseñado con alta tolerancia
para entornos críticos
• Ofrece calidad excepcional
VFD-CH2000
Características
50

51. Delta Confidential
51

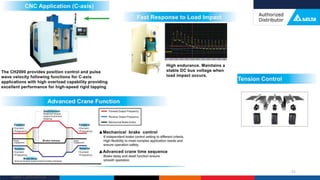

52. Delta Confidential
52

53. Delta Confidential
CFP2000
Variador con control de campo de 1 CV a 120 CV
Alimentación trifásica de 460V
53

54. Delta Confidential
• Diseñado para HVAC, ventiladores y
bombas, y aplicaciones de
tratamiento de agua.
• IP55 para proporcionar una
protección efectiva contra el polvo y
otras partículas
• Funciones integradas que reducen la
configuración y el tiempo de ajuste
• Built-in EMC filter and a DC choke
• Este diseño reemplaza la necesidad
de un gabinete
CFP2000
Caracteristicas
54

55. Delta Confidential
55

56. Delta Confidential
REG2000
Regenerative Unit
56

57. Delta Confidential
57

58. Delta Confidential
AFE2000
Active Front End
58

59. Delta Confidential
59

60. Delta Confidential
60

61. Delta Confidential
APF2000
Active Power Filter
61

62. Delta Confidential
62

63. Delta Confidential
63

64. Delta Confidential
SVG2000
Static Var Generator
64

65. Delta Confidential
65

66. Delta Confidential
• Muchas Gracias!!!
66
