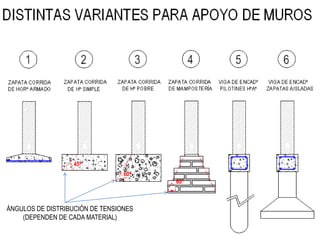

2. ÁNGULOS DE DISTRIBUCIÓN DE TENSIONES
(DEPENDEN DE CADA MATERIAL)
45º
60º
60º

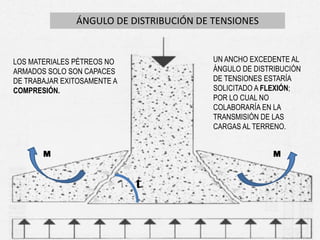

3. LOS MATERIALES PÉTREOS NO
ARMADOS SOLO SON CAPACES
DE TRABAJAR EXITOSAMENTE A
COMPRESIÓN.
UN ANCHO EXCEDENTE AL
ÁNGULO DE DISTRIBUCIÓN
DE TENSIONES ESTARÍA
SOLICITADO A FLEXIÓN;
POR LO CUAL NO
COLABORARÍA EN LA
TRANSMISIÓN DE LAS
CARGAS AL TERRENO.
ÁNGULO DE DISTRIBUCIÓN DE TENSIONES
M M
t

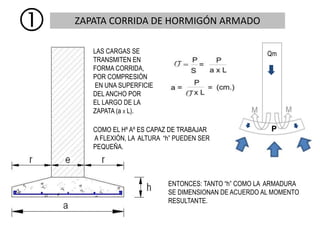

4. ZAPATA CORRIDA DE HORMIGÓN ARMADO
ENTONCES: TANTO “h” COMO LA ARMADURA
SE DIMENSIONAN DE ACUERDO AL MOMENTO
RESULTANTE.

LAS CARGAS SE
TRANSMITEN EN
FORMA CORRIDA,
POR COMPRESIÓN
EN UNA SUPERFICIE
DEL ANCHO POR
EL LARGO DE LA
ZAPATA (a X L).
COMO EL Hº Aº ES CAPAZ DE TRABAJAR
A FLEXIÓN, LA ALTURA “h” PUEDEN SER
PEQUEÑA.
Qm
P

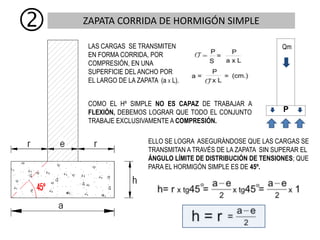

5. ZAPATA CORRIDA DE HORMIGÓN SIMPLE

COMO EL Hº SIMPLE NO ES CAPAZ DE TRABAJAR A
FLEXIÓN, DEBEMOS LOGRAR QUE TODO EL CONJUNTO
TRABAJE EXCLUSIVAMENTE A COMPRESIÓN.
ELLO SE LOGRA ASEGURÁNDOSE QUE LAS CARGAS SE
TRANSMITAN A TRAVÉS DE LA ZAPATA SIN SUPERAR EL
ÁNGULO LÍMITE DE DISTRIBUCIÓN DE TENSIONES; QUE
PARA EL HORMIGÓN SIMPLE ES DE 45º.
LAS CARGAS SE TRANSMITEN
EN FORMA CORRIDA, POR
COMPRESIÓN, EN UNA
SUPERFICIE DEL ANCHO POR
EL LARGO DE LA ZAPATA (a X L).
Qm
P

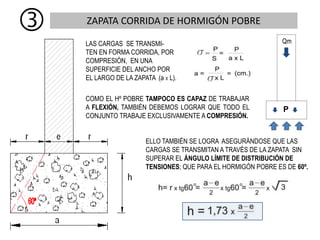

6. ZAPATA CORRIDA DE HORMIGÓN POBRE

COMO EL Hº POBRE TAMPOCO ES CAPAZ DE TRABAJAR
A FLEXIÓN, TAMBIÉN DEBEMOS LOGRAR QUE TODO EL
CONJUNTO TRABAJE EXCLUSIVAMENTE A COMPRESIÓN.
ELLO TAMBIÉN SE LOGRA ASEGURÁNDOSE QUE LAS
CARGAS SE TRANSMITAN A TRAVÉS DE LA ZAPATA SIN
SUPERAR EL ÁNGULO LÍMITE DE DISTRIBUCIÓN DE
TENSIONES; QUE PARA EL HORMIGÓN POBRE ES DE 60º.
LAS CARGAS SE TRANSMI-
TEN EN FORMA CORRIDA, POR
COMPRESIÓN, EN UNA
SUPERFICIE DEL ANCHO POR
EL LARGO DE LA ZAPATA (a X L).
Qm
P

7. ZAPATA CORRIDA DE MAMPOSTERÍA

COMO LA MAMPOSTERÍA TAMPOCO ES CAPAZ DE
TRABAJAR A FLEXIÓN, TAMBIÉN DEBEMOS LOGRAR QUE
TODO EL CONJUNTO TRABAJE EXCLUSIVAMENTE A
COMPRESIÓN.
ELLO TAMBIÉN SE LOGRA ASEGURÁNDOSE QUE LAS CARGAS SE
TRANSMITAN A TRAVÉS DE LA ZAPATA SIN SUPERAR EL ÁNGULO
LÍMITE DE DISTRIBUCIÓN DE TENSIONES; QUE PARA LA MAMPOS-
TERÍA TAMBIÉN ES DE 60º.
RESULTARÁ UNA ZAPATA ESCALONADA DONDE:
a1 = e (30, 45, 60, 75 cm. NOMINALES)
h = 2 o 3 HILADAS (15/20 cm. APROXIMADAMENTE).
r = 7,5 cm. (NOMINALES)
a2 = a (30, 45, 60, 75 cm. NOMINALES)
LAS CARGAS SE TRANSMITEN
EN FORMA CORRIDA, POR
COMPRESIÓN, EN UNA
SUPERFICIE DEL ANCHO POR
EL LARGO DE LA ZAPATA (a X L)
P
Qm

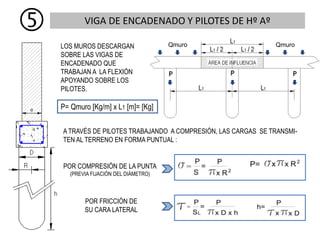

8. VIGA DE ENCADENADO Y PILOTES DE Hº Aº

LOS MUROS DESCARGAN
SOBRE LAS VIGAS DE
ENCADENADO QUE
TRABAJAN A LA FLEXIÓN
APOYANDO SOBRE LOS
PILOTES.
A TRAVÉS DE PILOTES TRABAJANDO A COMPRESIÓN, LAS CARGAS SE TRANSMI-
TEN AL TERRENO EN FORMA PUNTUAL :
POR COMPRESIÓN DE LA PUNTA
(PREVIA FIJACIÓN DEL DIÁMETRO)
POR FRICCIÓN DE
SU CARA LATERAL
Qmuro Qmuro
P= Qmuro [Kg/m] x L1 [m]= [Kg]

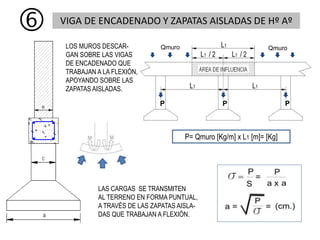

9. VIGA DE ENCADENADO Y ZAPATAS AISLADAS DE Hº Aº

LOS MUROS DESCAR-
GAN SOBRE LAS VIGAS
DE ENCADENADO QUE
TRABAJAN A LA FLEXIÓN,
APOYANDO SOBRE LAS
ZAPATAS AISLADAS.
LAS CARGAS SE TRANSMITEN
AL TERRENO EN FORMA PUNTUAL,
A TRAVÉS DE LAS ZAPATAS AISLA-
DAS QUE TRABAJAN A FLEXIÓN.
PP P
Qmuro Qmuro
P= Qmuro [Kg/m] x L1 [m]= [Kg]
