Este documento define una platea como un sistema de cimentación superficial continua que se extiende por debajo de la totalidad de la silueta de un edificio. Explica que las plateas funcionan de manera similar a una estructura invertida donde las cargas vienen desde abajo y deben pasar por el núcleo central. También cubre los materiales, tipos y casos en los que es aconsejable el uso de plateas, así como los pasos para su colocación e instalación.

1. CIMENTACIÓN
POR PLATEAS
O LOSAS
CÁTEDRA DE CONSTRUCCIONES
ARQUITECTOS OLANO – MAZZITELLI
ESCUELA SUPERIOR DE ARQUITECTURA Y DISEÑO – UNIVERSIDAD DE MORÓN
© 2021

2. 07/04/2021 2

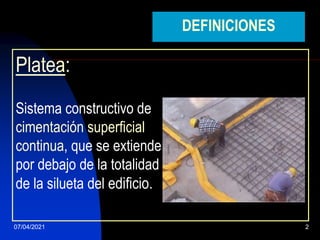

DEFINICIONES
Platea:
Sistema constructivo de
cimentación superficial
continua, que se extiende
por debajo de la totalidad
de la silueta del edificio.

3. 3

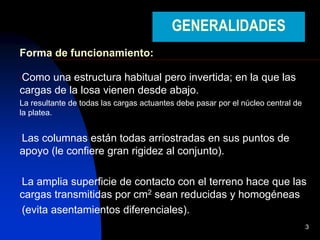

GENERALIDADES
Forma de funcionamiento:
•Como una estructura habitual pero invertida; en la que las
cargas de la losa vienen desde abajo.
La resultante de todas las cargas actuantes debe pasar por el núcleo central de
la platea.
•Las columnas están todas arriostradas en sus puntos de
apoyo (le confiere gran rigidez al conjunto).
•La amplia superficie de contacto con el terreno hace que las
cargas transmitidas por cm2 sean reducidas y homogéneas
•(evita asentamientos diferenciales).

4. 4
GENERALIDADES

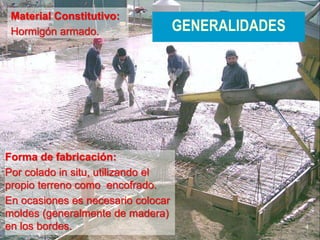

Material Constitutivo:
Hormigón armado.
Forma de fabricación:
Por colado in situ, utilizando el
propio terreno como encofrado.
En ocasiones es necesario colocar
moldes (generalmente de madera)
en los bordes.

5. 5

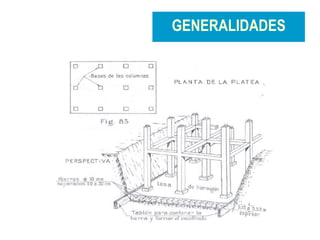

GENERALIDADES

6. 6
GENERALIDADES

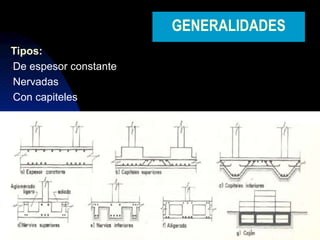

Tipos:
•De espesor constante
•Nervadas
•Con capiteles

7. 7

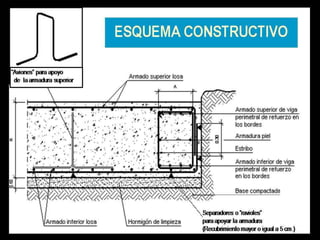

8. 07/04/2021 8
CASOS EN LOS QUE ES ACONSEJABLE
EL USO DE PLATEAS

9. 07/04/2021 9

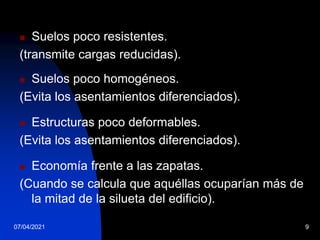

 Suelos poco resistentes.
(transmite cargas reducidas).
 Suelos poco homogéneos.
(Evita los asentamientos diferenciados).
 Estructuras poco deformables.
(Evita los asentamientos diferenciados).
 Economía frente a las zapatas.
(Cuando se calcula que aquéllas ocuparían más de
la mitad de la silueta del edificio).

10. 07/04/2021 10

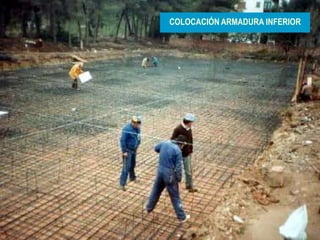

COLOCACIÓN ARMADURA INFERIOR

11. 11

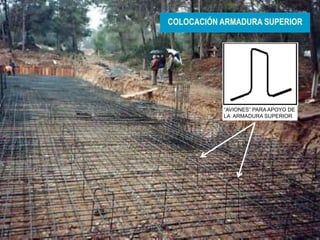

“AVIONES” PARA APOYO DE
LA ARMADURA SUPERIOR
COLOCACIÓN ARMADURA SUPERIOR

12. 12

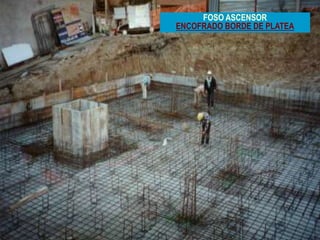

FOSO ASCENSOR
ENCOFRADO BORDE DE PLATEA

13. 13

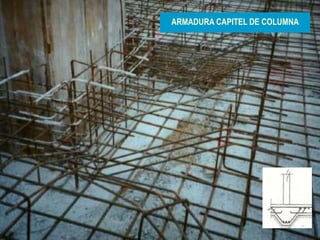

ARMADURA CAPITEL DE COLUMNA

14. 14

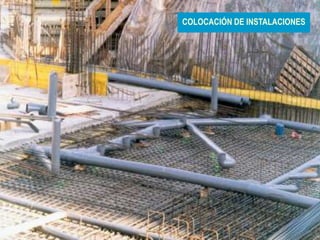

COLOCACIÓN DE INSTALACIONES

15. 15

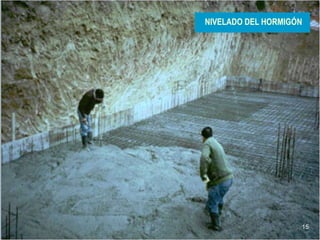

NIVELADO DEL HORMIGÓN

16. 16

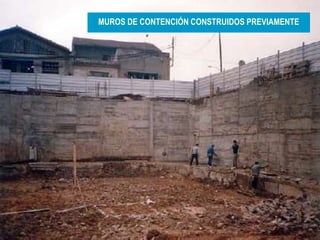

MUROS DE CONTENCIÓN CONSTRUIDOS PREVIAMENTE

17. 17

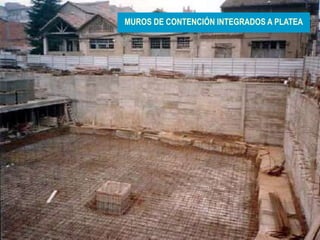

MUROS DE CONTENCIÓN INTEGRADOS A PLATEA

18. 18

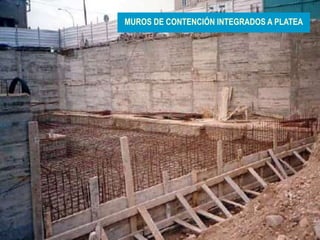

MUROS DE CONTENCIÓN INTEGRADOS A PLATEA

19. 19

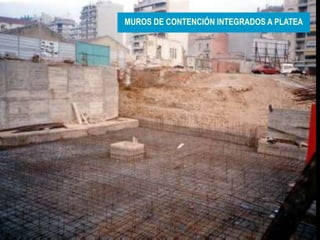

MUROS DE CONTENCIÓN INTEGRADOS A PLATEA

20. 20

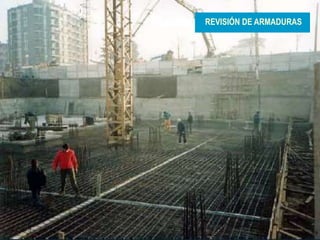

REVISIÓN DE ARMADURAS

21. 21

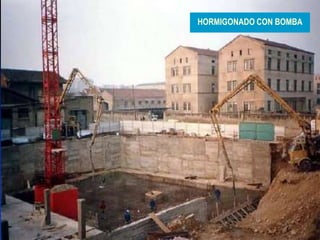

HORMIGONADO CON BOMBA

22. 22

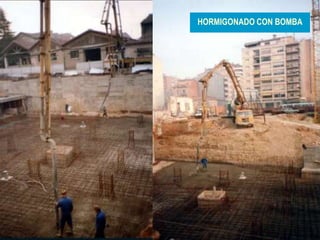

HORMIGONADO CON BOMBA

23. 23

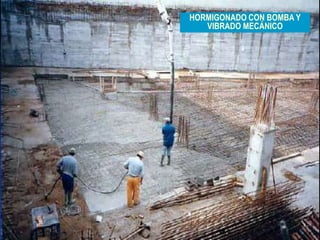

HORMIGONADO CON BOMBA Y
VIBRADO MECÁNICO

24. 24

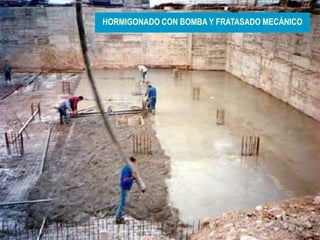

HORMIGONADO CON BOMBA Y FRATASADO MECÁNICO

25. 25

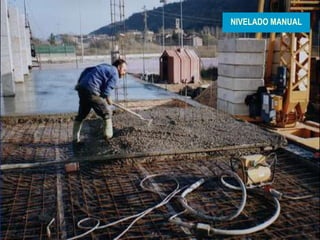

NIVELADO MANUAL

26. 26

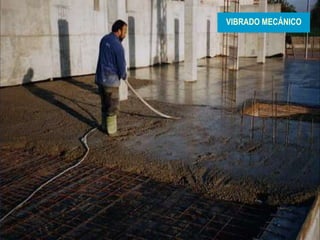

VIBRADO MECÁNICO

27. 27

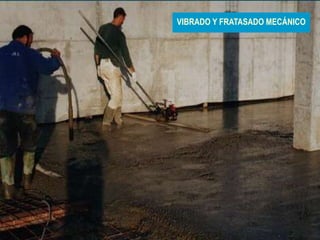

VIBRADO Y FRATASADO MECÁNICO

28. 28

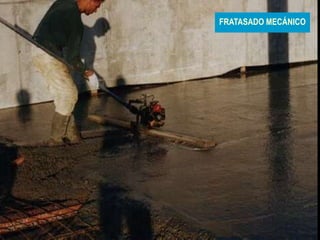

FRATASADO MECÁNICO

29. CÁTEDRA DE CONSTRUCCIONES
ARQUITECTOS OLANO – MAZZITELLI
ESCUELA SUPERIOR DE ARQUITECTURA Y DISEÑO – UNIVERSIDAD DE MORÓN
FIN DE LA PRESENTACIÓN
© 2021
