1. PROYECTO INSTALACION ELÉCTRICA EN VIVIENDA www.areatecnologia.com

2. Partes del proyecto escrito de la instalación de una vivienda: Portada - Características de la vivienda : se pone las características de la vivienda como su situación, el nombre del propietario, los metros cuadrados, nº de habitaciones (especificadas como habitaciones, baños y cocinas), potencia a contratar (en función de los m2), y la empresa suministradora. Cálculos : Se pone la potencia contratada para los m 2 de la vivienda, tipo de tubo y el diferencial escogido. Por circuitos : intensidad de la PIA, la sección de los conductores, una aproximación de los metros para ese circuito y de ese tipo de cable y colores usados de los conductores. Por habitaciones : nº de enchufes (con sus intensidades), números de puntos de luz , tipo caja derivación, número de interruptores y de conmutadores. PROYECTO MEMORIA

3. PLANOS Plano de situación (fotocopia) Plano del circuito eléctrico de la caja general de protección (unifilar). Un plano de la vivienda en A3 con los enchufes, interruptores, conmutadores, puntos de luz y un rectángulo para situar el cuadro de protección ( plano de situación de componentes ). Se fotocopia o calca 4 veces. Un plano para cada circuito independiente(el circuito de cocina puede ir en el mismo plano que otro circuito) con la conexión de los componentes desde la caja de derivación de cada habitación - Un plano para la distribución de los tubos. Si queremos poner la instalación de agua y de calefacción otro plano para cada uno. Todos los planos serán en formato DIN A3 menos el de la caja de protección, situación que serán DIN A4

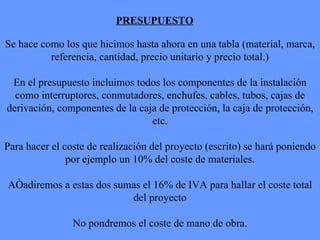

4. PRESUPUESTO Se hace como los que hicimos hasta ahora en una tabla (material, marca, referencia, cantidad, precio unitario y precio total.) En el presupuesto incluimos todos los componentes de la instalación como interruptores, conmutadores, enchufes, cables, tubos, cajas de derivación, componentes de la caja de protección, la caja de protección, etc. Para hacer el coste de realización del proyecto (escrito) se hará poniendo por ejemplo un 10% del coste de materiales. Añadiremos a estas dos sumas el 16% de IVA para hallar el coste total del proyecto No pondremos el coste de mano de obra.

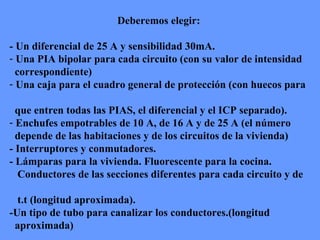

5. Deberemos elegir: - Un diferencial de 25 A y sensibilidad 30mA. Una PIA bipolar para cada circuito (con su valor de intensidad correspondiente) Una caja para el cuadro general de protección (con huecos para que entren todas las PIAS, el diferencial y el ICP separado). Enchufes empotrables de 10 A, de 16 A y de 25 A (el número depende de las habitaciones y de los circuitos de la vivienda) - Interruptores y conmutadores. - Lámparas para la vivienda. Fluorescente para la cocina. Conductores de las secciones diferentes para cada circuito y de t.t (longitud aproximada). -Un tipo de tubo para canalizar los conductores.(longitud aproximada)

6. SÍMBOLOS tres conductores en unifilar (fase ,toma tierra y neutro) Enchufe sobre pared (le llegan 3 cables) Interruptor ventana PIA Diferencial ICP Pto de luz Bañera Lavabo Puerta

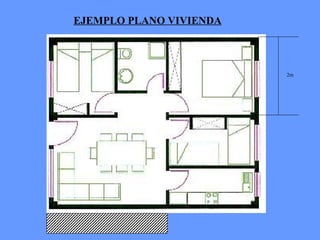

7. EJEMPLO PLANO VIVIENDA 2m

8. Plano para circuitos eléctrico (sin cotas)

9. SIEMENS(material) Ronda de Europa, 5 28760 TRES CANTOS (Madrid) Parque tecnológico de Zamudio C/Laida, edificio 205 planta 1ª 48170 BILBAO (Vizcaya) Albarracín, 34 28037 MADRID Madrid, 125-127 28903 GETAFE (Madrid) Independencia, 12 47004 VALLADOLID Saavedra, 4 33208 GIJÓN LEGRAND Legrand Española SA Hierro 56 Apdo. 216 28850 TORREJÓN DE ARDOZ (Madrid) [email_address] PEMSA C/ Tajo, 4 28840 MEJORADA DEL CAMPO (Madrid) OSRAM (iluminación) OSRAM Juan Güell, 149-153 08028 Barcelona [email_address] PHILIPS Philips Ibérica, S.A. Martínez Villergas, 49 28027 Madrid España PIRELLI (cables) OFICINA COMERCIAL Rambla Pirelli, 2 Apartado de correos, 108800 VILANOVA I LA GELTRU (Barcelona) OVIEDO Campomanes, 26, 4º D. 33008 OVIEDO Teléfono 98 520 35 73 / 902 14 60 00 Fax 98 520 28 40 MADRID Conde de Peñalver, 38, 5ª planta. 28006 MADRID

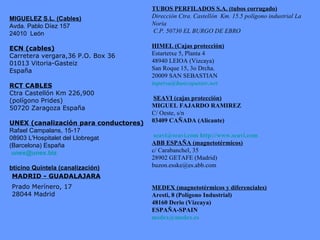

10. MIGUELEZ S.L. (Cables) Avda. Pablo Díez 157 24010 León ECN (cables) Carretera vergara,36 P.O. Box 36 01013 Vitoria-Gasteiz España RCT CABLES Ctra Castellón Km 226,900 (polígono Prides) 50720 Zaragoza España UNEX (canalización para conductores) Rafael Campalans, 15-17 08903 L'Hospitalet del Llobregat (Barcelona) España [email_address] bticino Quintela (canalización) TUBOS PERFILADOS S.A. (tubos corrugado) Dirección Ctra. Castellón Km. 15.5 polígono industrial La Noria C.P. 50730 EL BURGO DE EBRO HIMEL (Cajas protección) Estartetxe 5, Planta 4 48940 LEIOA (Vizcaya) San Roque 15, 3o Drcha. 20009 SAN SEBASTIAN [email_address] SEAVI (cajas protección) MIGUEL FAJARDO RAMIREZ C/ Oeste, s/n 03409 CAÑADA (Alicante) [email_address] http://www.seavi.com ABB ESPAÑA (magnetotérmicos) c/ Carabanchel, 35 28902 GETAFE (Madrid) [email_address] MEDEX (magnetotérmicos y diferenciales) Aresti, 8 (Polígono Industrial) 48160 Derio (Vizcaya) ESPAÑA-SPAIN [email_address] Prado Merínero, 17 28044 Madrid MADRID - GUADALAJARA
