1. ABASTECIMIENTO DE
AGUA
“VÁLVULAS DE
SECCIONAMIENTO”
EQUIPO 2

2. VÁLVULA
• DISPOSITIVOS MECÁNICOS QUE SON EMPLEADOS PARA DETENER, INICIAR O
CONTROLAR LAS CARACTERÍSTICAS DEL FLUJO EN CONDUCTOS A PRESIÓN.

3. • LAS VÁLVULAS PERMITEN EL AISLAMIENTO DE CIERTOS TRAMOS DE TUBERÍA
PARA REALIZAR LABORES DE REPARACIÓN O MANTENIMIENTO, O
SIMPLEMENTE EVITAR EL FLUJO O CAMBIARLO DE DIRECCIÓN.

4. VÁLVULAS
AISLAMIENTO O
SECCIONAMIENTO
COMPUERTA
MARIPOSA
ASIENTOCONTROL

5. VÁLVULA DE COMPUERTA
• ESTE TIPO DE VÁLVULA FUNCIONA CON UNA PLACA QUE SE MUEVE
VERTICALMENTE A TRAVÉS DEL CUERPO DE LA VÁLVULA EN FORMA
PERPENDICULAR AL FLUJO.

6. FUNCIONAMIENTO

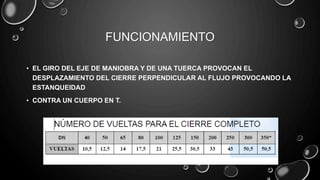

• EL GIRO DEL EJE DE MANIOBRA Y DE UNA TUERCA PROVOCAN EL
DESPLAZAMIENTO DEL CIERRE PERPENDICULAR AL FLUJO PROVOCANDO LA
ESTANQUEIDAD
• CONTRA UN CUERPO EN T.

7. COMPOSICIÓN
VOLAN
TE
VÁSTAG
O
DISCO
(COMPUERT
A)
CAMPAN
A
CUERP
O
ASIENT
O

8. VENTAJAS
• PASO TOTAL.
• ROBUSTA Y FIABLE INCLUSO A LARGO PLAZO.
• PÉRDIDA DE CARGA MÍNIMA
• CIERRES SUSTITUIBLES SIN DESMONTAR EL CUERPO DE LA VÁLVULA DE LA
CONDUCCIÓN.

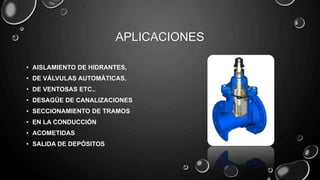

9. APLICACIONES
• AISLAMIENTO DE HIDRANTES,
• DE VÁLVULAS AUTOMÁTICAS,
• DE VENTOSAS ETC..
• DESAGÜE DE CANALIZACIONES
• SECCIONAMIENTO DE TRAMOS
• EN LA CONDUCCIÓN
• ACOMETIDAS
• SALIDA DE DEPÓSITOS

10. VÁLVULA DE MARIPOSA
• ESTAS VÁLVULAS SE OPERAN POR MEDIO DE UNA FLECHA QUE ACCIONA UN
DISCO Y LO HACE GIRAR CENTRADO EN EL CUERPO DE LA VÁLVULA.
• AUMENTANDO O REDUCIENDO LA SECCIÓN DE PASO MEDIANTE UNA PLACA,
DENOMINADA «MARIPOSA», QUE GIRA SOBRE UN EJE
• AL DISMINUIR EL ÁREA DE PASO, AUMENTA LA PÉRDIDA DE CARGA LOCAL EN
LA VÁLVULA, REDUCIENDO EL FLUJO.
SE CARACTERIZAN POR SU
OPERACIÓN RÁPIDA YA QUE
ABREN Y CIERRAN A ¼ DE
VUELTA

11. VÁLVULA DE MARIPOSA

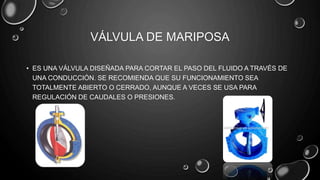

• ES UNA VÁLVULA DISEÑADA PARA CORTAR EL PASO DEL FLUIDO A TRAVÉS DE
UNA CONDUCCIÓN. SE RECOMIENDA QUE SU FUNCIONAMIENTO SEA
TOTALMENTE ABIERTO O CERRADO, AUNQUE A VECES SE USA PARA
REGULACIÓN DE CAUDALES O PRESIONES.

12. FUNCIONAMIENTO
• EL FUNCIONAMIENTO BÁSICO DE LAS VÁLVULAS DE MARIPOSA ES SENCILLO
PUES SÓLO REQUIERE UNA ROTACIÓN DE 90º DEL DISCO PARA ABRIRLA POR
COMPLETO. LA OPERACIÓN ES COMO EN TODAS LAS VÁLVULAS ROTATIVAS
RÁPIDA.
POCO DESGASTE DEL EJE, POCA FRICCIÓN Y POR TANTO UN MENOR PAR, QUE
RESULTA EN UN ACTUADOR MÁS BARATO. EL ACTUADOR PUEDE SER MANUAL,
OLEOHIDRÁULICO O MOTORIZADO ELÉCTRICAMENTE, CON POSIBILIDAD DE
AUTOMATIZACIÓN.

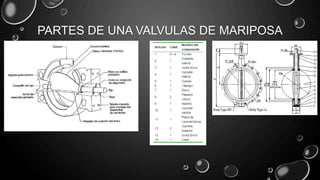

13. PARTES DE UNA VALVULAS DE MARIPOSA

15. VENTAJAS

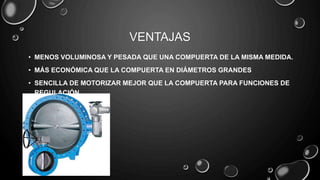

• MENOS VOLUMINOSA Y PESADA QUE UNA COMPUERTA DE LA MISMA MEDIDA.
• MÁS ECONÓMICA QUE LA COMPUERTA EN DIÁMETROS GRANDES
• SENCILLA DE MOTORIZAR MEJOR QUE LA COMPUERTA PARA FUNCIONES DE
REGULACIÓN

16. VÁLVULAS DE MARIPOSA
• MODELOS CONSTRUCTIVOS
• EJE CENTRADO: EL EJE ATRAVIESA EL DISCO DE CIERRE. ES LA MÁS HABITUAL
POR LIGEREZA, PROTECCIÓN Y PRECIO.
• EXCÉNTRICA / BIEXCENTRICA: EL EJE ESTÁ DESPLAZADO CON RESPECTO A LA
LENTEJA. COMO VENTAJA TIENE LA FACILIDAD DE SUSTITUCIÓN DE LA JUNTA
DE ESTANQUEIDAD.

17. VÁLVULAS DE ASIENTO
• LA VÁLVULA DE ASIENTO (TAMBIÉN LLAMADA "DE GLOBO" O "DE COLIZA") ES
UNA VÁLVULA QUE CONSISTE EN UN AGUJERO, GENERALMENTE REDONDO U
OVAL, Y UN TAPÓN CÓNICO, POR LO GENERAL EN FORMA DE DISCO,
COLOCADO EN EL EXTREMO DE UNA VARILLA, TAMBIÉN LLAMADO "VÁSTAGO
DE LA VÁLVULA".

18. FUNCIONAMIENTO

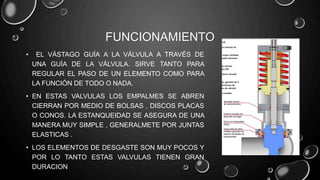

• EL VÁSTAGO GUÍA A LA VÁLVULA A TRAVÉS DE
UNA GUÍA DE LA VÁLVULA. SIRVE TANTO PARA
REGULAR EL PASO DE UN ELEMENTO COMO PARA
LA FUNCIÓN DE TODO O NADA.
• EN ESTAS VALVULAS LOS EMPALMES SE ABREN
CIERRAN POR MEDIO DE BOLSAS , DISCOS PLACAS
O CONOS. LA ESTANQUEIDAD SE ASEGURA DE UNA
MANERA MUY SIMPLE , GENERALMETE POR JUNTAS
ELASTICAS .
• LOS ELEMENTOS DE DESGASTE SON MUY POCOS Y
POR LO TANTO ESTAS VALVULAS TIENEN GRAN
DURACION

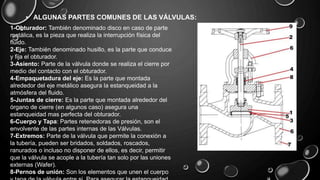

19. • ALGUNAS PARTES COMUNES DE LAS VÁLVULAS:
1-Obturador: También denominado disco en caso de parte
metálica, es la pieza que realiza la interrupción física del
fluido.
2-Eje: También denominado husillo, es la parte que conduce
y fija el obturador.
3-Asiento: Parte de la válvula donde se realiza el cierre por
medio del contacto con el obturador.
4-Empaquetadura del eje: Es la parte que montada
alrededor del eje metálico asegura la estanqueidad a la
atmósfera del fluido.
5-Juntas de cierre: Es la parte que montada alrededor del
órgano de cierre (en algunos caso) asegura una
estanqueidad mas perfecta del obturador.
6-Cuerpo y Tapa: Partes retenedoras de presión, son el
envolvente de las partes internas de las Válvulas.
7-Extremos: Parte de la válvula que permite la conexión a
la tubería, pueden ser bridados, soldados, roscados,
ranurados o incluso no disponer de ellos, es decir, permitir
que la válvula se acople a la tubería tan solo por las uniones
externas (Wafer).
8-Pernos de unión: Son los elementos que unen el cuerpo

20. VÁLVULAS DE ASIENTO ESFÉRICO
• ESTAS VÁLVULAS SON DE CONCEPCIÓN MUY SIMPLE Y POR TANTO MUY
ECONÓMICAS . SE DISTINGUEN POR SUS DIMENCIONES MUY PEQUEÑAS

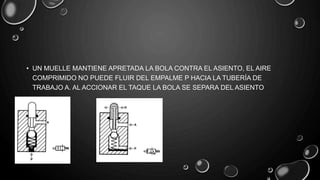

21. • UN MUELLE MANTIENE APRETADA LA BOLA CONTRA EL ASIENTO, EL AIRE
COMPRIMIDO NO PUEDE FLUIR DEL EMPALME P HACIA LA TUBERÍA DE
TRABAJO A. AL ACCIONAR EL TAQUE LA BOLA SE SEPARA DEL ASIENTO

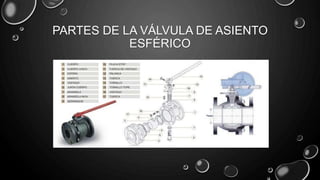

22. PARTES DE LA VÁLVULA DE ASIENTO
ESFÉRICO

23. VALVULAS DE ASIENTO PLANO

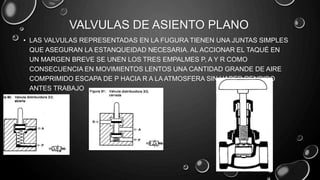

• LAS VALVULAS REPRESENTADAS EN LA FUGURA TIENEN UNA JUNTAS SIMPLES
QUE ASEGURAN LA ESTANQUEIDAD NECESARIA. AL ACCIONAR EL TAQUÉ EN
UN MARGEN BREVE SE UNEN LOS TRES EMPALMES P, A Y R COMO
CONSECUENCIA EN MOVIMIENTOS LENTOS UNA CANTIDAD GRANDE DE AIRE
COMPRIMIDO ESCAPA DE P HACIA R A LA ATMOSFERA SIN HABER RENDIDO
ANTES TRABAJO

24. PARTES DE VÁLVULA DE ASIENTO PLANO

25. TIPOS DE VALVULA

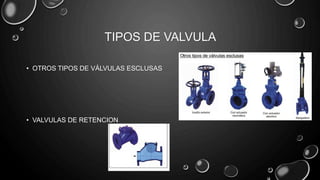

• OTROS TIPOS DE VÁLVULAS ESCLUSAS
• VALVULAS DE RETENCION

26. • VÁLVULAS REGULADORAS
• VÁLVULA REDUCTORA DE
PRESIÓN
• LA VÁLVULA REDUCTORA O
ESTABILIZADORA DE LA PRESIÓN
DE SALIDA REDUCE LA PRESIÓN
VARIABLE DE ENTRADA
CONVIRTIÉNDOLA EN UNA
PRESIÓN DE SALIDA INFERIOR
CONSTANTE. LA PRESIÓN DE
SALIDA SE MANTIENE ESTABLE
CON INDEPENDENCIA DE LOS
CAMBIOS DE CAUDAL Y/O LAS
VARIACIONES DE LA PRESIÓN DE
ENTRADA.

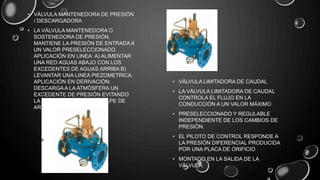

27. • VÁLVULA MANTENEDORA DE PRESIÓN
/ DESCARGADORA
• LA VÁLVULA MANTENEDORA O
SOSTENEDORA DE PRESIÓN,
MANTIENE LA PRESIÓN DE ENTRADA A
UN VALOR PRESELECCIONADO.
APLICACIÓN EN LINEA: A) ALIMENTAR
UNA RED AGUAS ABAJO CON LOS
EXCEDENTES DE AGUAS ARRIBA B)
LEVANTAR UNA LINEA PIEZOMETRICA.
APLICACIÓN EN DERIVACIÓN:
DESCARGA A LA ATMÓSFERA UN
EXCEDENTE DE PRESIÓN EVITANDO
LA SOBREPRESIÓN Y EL GOLPE DE
ARIETE.
• VÁLVULA LIMITADORA DE CAUDAL
• LA VÁLVULA LIMITADORA DE CAUDAL
CONTROLA EL FLUJO EN LA
CONDUCCIÓN A UN VALOR MÁXIMO
• PRESELECCIONADO Y REGULABLE
INDEPENDIENTE DE LOS CAMBIOS DE
PRESIÓN.
• EL PILOTO DE CONTROL RESPONDE A
LA PRESIÓN DIFERENCIAL PRODUCIDA
POR UNA PLACA DE ORIFICIO
• MONTADO EN LA SALIDA DE LA
VÁLVULA.

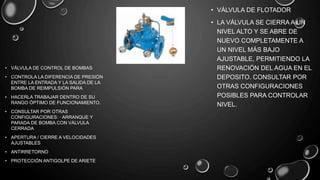

28. • VÁLVULA DE FLOTADOR
• LA VÁLVULA SE CIERRA A UN
NIVEL ALTO Y SE ABRE DE
NUEVO COMPLETAMENTE A
UN NIVEL MÁS BAJO
AJUSTABLE, PERMITIENDO LA
RENOVACIÓN DEL AGUA EN EL
DEPOSITO. CONSULTAR POR
OTRAS CONFIGURACIONES
POSIBLES PARA CONTROLAR
NIVEL.
• VÁLVULA DE CONTROL DE BOMBAS
• CONTROLA LA DIFERENCIA DE PRESIÓN
ENTRE LA ENTRADA Y LA SALIDA DE LA
BOMBA DE REIMPULSIÓN PARA
• HACERLA TRABAJAR DENTRO DE SU
RANGO ÓPTIMO DE FUNCIONAMIENTO.
• CONSULTAR POR OTRAS
CONFIGURACIONES: · ARRANQUE Y
PARADA DE BOMBA CON VÁLVULA
CERRADA
• APERTURA / CIERRE A VELOCIDADES
AJUSTABLES
• ANTIRRETORNO
• PROTECCIÓN ANTIGOLPE DE ARIETE

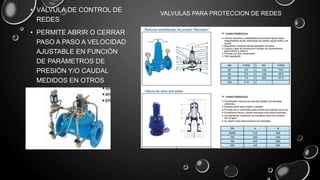

29. • VÁLVULA DE CONTROL DE
REDES
• PERMITE ABRIR O CERRAR
PASO A PASO A VELOCIDAD
AJUSTABLE EN FUNCIÓN
DE PARÁMETROS DE
PRESIÓN Y/O CAUDAL
MEDIDOS EN OTROS
PUNTOS DE LA RED
VALVULAS PARA PROTECCION DE REDES

30. PRECIOS
TIPO DE VÁLVULA CARACTERISTICA PRECIO UNITARIO
COMPUERTA ROSCAR 200 LBS 19 MM $386.66
COMPUERTA ROSCAR 125 LBS 25 MM $444.49
COMPUERTA ROSCAR 350 KBS 38MM $1177.90
COMPUERTA ROSCAR 125 LBS 19 MM $169.41
COMPUERTA ROSCAR 125 LBS 32 MM $ 264.66

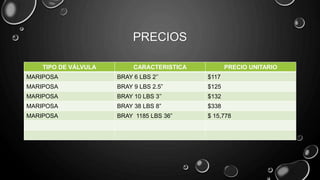

31. PRECIOS
