Este documento describe las características y especificaciones de tres modelos de retroexcavadoras de la Serie 3 de Case: el 580 Super R, el 580 Super R+ y el 590 Super R. Incluye detalles sobre sus motores, cabinas, sistemas hidráulicos, transmisiones y rendimiento. El documento destaca las mejoras en potencia, comodidad del operario, durabilidad y productividad de estos modelos.

1. P R O F E S S I O N A L P A R T N E R
RETROCARGADORAS
580 Super R Serie 3 580 Super R+ Serie 3 590 Super R Serie 3
Potencia del motor 72 kW/97 CV Tier 3 72 kW/97 CV Tier 3 82 kW/110 CV Tier 3
Peso en orden de trabajo (máx.) 8.140 kg 8.140 kg 8.140 kg
Capacidad de la cuchara 1.000 l 1.000 l 1.000 l
Par motor máximo 400 Nm 453 Nm 516 Nm
580 Super R Serie 3
580 Super R+ Serie 3 - 590 Super R Serie 3

2. 2
ENTORNO DEL OPERARIO
La cabina de la Super R serie 3 ofrece un grado mayor de comodidad, con
instrumentos y controles diseñados ergonómicamente, que permite reducir la
fatiga del operario. La gran superficie acristalada con esbeltos montantes ofrece
una excelente visibilidad en todas las direcciones, lo que aumenta la seguridad en
el tajo. Ubicación de la radio y compartimento para documentos encima de la
cabeza. Compartimento con cierre en el interior. Pestillos en empuñadura de la
ventanilla trasera: fáciles de manejar, control permanente de la ventanilla. El cristal
trasero puede bascular totalmente para proporcionar una visión sin ningún tipo
de obstáculos del área de excavación y protege al operario de la lluvia si se levanta.
Las otras cuatro ventanillas se abren parcial o completamente 180º, y se acoplan
entre ellas para conseguir una total adaptación a las condiciones climatológicas.
El nuevo mando 4X1 progresivo “bajo el pulgar” con sistema de retén ofrece al
operario un control total de la cuchara 4X1 o de la tercera función hidráulica.
Comodidad y seguridad. Productividad máxima.
POTENCIA PARA TRABAJAR
La Case Super R serie 3 ofrece una gama de motores en el modelo 580 super R:
- La "580 Super R+ serie 3" con NUEVO motor common rail de alta presión controlado
electrónicamente de 72 kW, 4,5 litros y con certificación Tier 3. Este motor proporciona
un par enorme de 453 Nm (+ 13 % frente a la 580 Super R serie 2) que da a la
máquina más fuerza para la carga y la elevación, mejor recuperación del motor y un
3 % de ahorro de combustible.
- El modelo "580 Super R serie 3" está equipado con un motor de inyección mecánica
con turbocompresor, aftercooler y certificación Tier 3 de 72 kW y 4,5 litros, que
desarrolla un par de 400 Nm equivalente al de la 580 serie 2.
Mayor par. Potencia para trabajar.
DETECCIÓN DE CARGA
El sistema hidráulico con compensación de caudal permite el control absoluto de todas las
funciones por parte del operario, con un funcionamiento y una coordinación suaves. Combina
la intrínseca sencillez y robustez de una bomba de engranajes de doble cuerpo con la facilidad
de uso de un circuito modular. Los puntos de control de la presión están centralizados para
facilitar el diagnóstico del sistema. La pluma y el balancín retro, así como los dos potentes
cilindros giratorios, disponen de amortiguación hidráulica de serie para prolongar la vida de
los componentes y mejorar la precisión y la suavidad durante la operación.
Máxima duración. Control absoluto.

3. 3
MÁS ESFUERZO DE TRACCIÓN
Las retrocargadoras 580 Super R Serie 3, 580 Super R+ Serie 3 y 590 Super R Serie 3 están
disponibles con un nuevo sistema PowerShuttle: mayor esfuerzo de tracción al incorporar nuevos
ejes traseros y mejorarse la relación en un 12 %. Transmisión PowerShift para adaptar el equipo
a las necesidades concretas del usuario. El sistema PowerShuttle utiliza robustos componentes
mecánicos que garantizan la máxima duración, mientras que el PowerShift ofrece suaves cambios
de marcha que aumentan la comodidad del operario. En la versión Powershift, el operario puede
elegir entre cambio manual o automático para tener el control absoluto de la selección de marchas.
A elección del cliente. Específica para la aplicación.

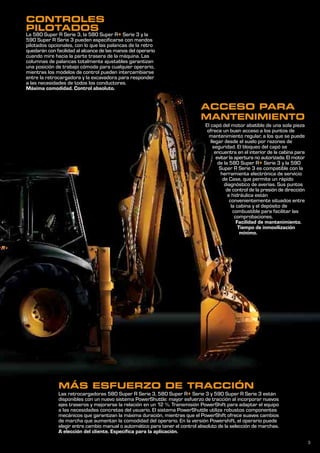

CONTROLES
PILOTADOS
La 580 Super R Serie 3, la 580 Super R+ Serie 3 y la
590 Super R Serie 3 pueden especificarse con mandos
pilotados opcionales, con lo que las palancas de la retro
quedarán con facilidad al alcance de las manos del operario
cuando mire hacia la parte trasera de la máquina. Las
columnas de palancas totalmente ajustables garantizan
una posición de trabajo cómoda para cualquier operario,
mientras los modelos de control pueden intercambiarse
entre la retrocargadora y la excavadora para responder
a las necesidades de todos los conductores.
Máxima comodidad. Control absoluto.
El capó del motor abatible de una sola pieza
ofrece un buen acceso a los puntos de
mantenimiento regular, a los que se puede
llegar desde el suelo por razones de
seguridad. El bloqueo del capó se
encuentra en el interior de la cabina para
evitar la apertura no autorizada. El motor
de la 580 Super R+ Serie 3 y la 590
Super R Serie 3 es compatible con la
herramienta electrónica de servicio
de Case, que permite un rápido
diagnóstico de averías. Sus puntos
de control de la presión de dirección
e hidráulica están
convenientemente situados entre
la cabina y el depósito de
combustible para facilitar las
comprobaciones.
Facilidad de mantenimiento.
Tiempo de inmovilización
mínimo.
ACCESO PARA
MANTENIMIENTO

4. 4
PRESTACIONES DE LA CARGADORA
DISEÑO DE LA RETROCARGADORA
TRANSMISIÓN TODOTERRENO
La retro de Case utiliza un diseño de pluma de caja robusta, combinado
con rigidez y peso ligero. Todos los cilindros están montados en línea
con la pluma y el balancín para repartir la tensión y prolongar la vida
de los componentes. Las máquinas Super R serie 3 tienen un ancho
bastidor estabilizador, que ofrece una excelente estabilidad incluso
cuando se excava junto a ellas. Con una selección de brazos de balancín
estándar y extensibles, la retrocargadora de Case puede adaptarse
a las necesidades concretas del cliente. La azada extensible y los
estabilizadores incluyen zapatas de desgaste para reducir el tiempo
de inmovilización y el desgaste de la máquina. Los clientes pueden
optar entre las palancas mecánicas o los populares mandos pilotados.
El sistema hidráulico de flujo compartido permite un uso suave de la
retrocargadora, lo que contribuye a reducir la fatiga del operario y
a acelerar los ciclos de trabajo, con el consiguiente aumento de la
productividad. Todas las retrocargadoras de Case están equipadas
con acoplamiento rápido mecánico de serie, reduciéndose así aún
más el tiempo de inmovilización y aumentándose la versatilidad de la
máquina.
Las cucharas de Case están diseñadas con dos aberturas de
excavación: una para velocidad y otra para resistencia para optimizar
al máximo su uso. El seguro de transporte de la retro puede ser
mecánico o hidráulico. Por razones de seguridad, los mandos pilotados
se desactivan automáticamente cuando no se usan durante un período
de tiempo. Se vuelven a reactivar de inmediato a voluntad del operario
con un sencillo interruptor.
La retrocargadora Case Super R serie 3 está equipada con un brazo
reforzado que ofrece una extraordinaria rigidez y resistencia. Todas
las funciones se controlan con una sola palanca situada a la derecha
del operario. Esta palanca acciona la bajada y la subida del brazo, la
basculación de la cuchara y la apertura y el cierre de una 4 en 1
(también llamada "4x1", para funciones de cuchara, niveladora, cuchara
bivalva y manipulación de chatarra), en su caso.
Se ofrece una amplia gama de cucharas delanteras para la
retrocargadora Case, con altas protecciones contra vertidos, cuchillas
o dientes.
Todas las cucharas 4 en 1 están diseñadas para funcionar, si se
desea, con un kit de horquillas para paletas. La cargadora está
equipada con una función de vuelta a excavación automática y
autonivelación mecánica, lo que reduce la fatiga del operario en
operaciones repetitivas de excavación y carga y minimiza los ciclos
de trabajo. Para multiplicar la productividad en tareas de carga y
transporte, la retrocargadora Super R serie 3 puede equiparse con
el sistema Ride Control opcional, que reduce el rebote de los brazos
de carga durante el desplazamiento, y contribuye así a retener la
carga. La función 4 en 1 puede neutralizarse o accionarse de forma
segura con un sencillo interruptor convenientemente situado bajo el
pulgar del operario en el propio control de carga de palanca única.
Las cucharas 4 en 1 ya vienen preparadas para el uso de kits de
horquillas para paletas basculantes. El gancho elevador también
puede colocarse como un kit en la cuchara.
La 580 Super R serie 3 y la 590 Super R series 3 funcionan en
todo tipo de condiciones climatológicas y terrenos; su tracción a
las cuatro ruedas les permite trabajar en las condiciones de tajo
más exigentes. Los clientes pueden elegir entre el robusto diseño
de la transmisión PowerShuttle mecánica, que ofrece cuatro
marchas hacia adelante y cuatro hacia atrás, o la transmisión
PowerShift de cambio suave, con cuatro marchas hacia adelante
y dos hacia atrás.
Los modelos con PowerShuttle ofrecen una velocidad máxima de
39 km/h y aquellos con Power Shift, 40 km/h.
Se incluye un diferencial bloqueable al 100 % en el eje trasero de
las retrocargadoras Case, y el eje delantero ofrece 11º de oscilación
para mantener la tracción en los terrenos más difíciles.
Los anchos neumáticos delanteros se comercializan como opción
para ofrecer lo último en capacidad todoterreno.
El máximo ángulo de giro de las ruedas delanteras ofrece un radio
de giro reducido de 4.250 mm al exterior de las ruedas delanteras
para proporcionar la máxima maniobrabilidad en todo tipo de
terreno.

5. 5

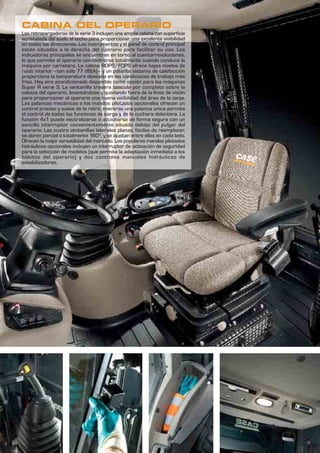

CABINA DEL OPERARIO
Las retrocargadoras de la serie 3 incluyen una amplia cabina con superficie
acristalada del suelo al techo para proporcionar una excelente visibilidad
en todas las direcciones. Los instrumentos y el panel de control principal
están situados a la derecha del operario para facilitar su uso. Los
indicadores principales se encuentran en torno al cuentarrevoluciones,
lo que permite al operario concentrarse totalmente cuando conduce la
máquina por carretera. La cabina ROPS/FOPS ofrece bajos niveles de
ruido interior –tan sólo 77 dB(A)– y un potente sistema de calefacción
proporciona la temperatura deseada en las condiciones de trabajo más
frías. Hay aire acondicionado disponible como opción para las máquinas
Super R serie 3. La ventanilla trasera bascula por completo sobre la
cabeza del operario, levantándose y quedando fuera de la línea de visión
para proporcionar al operario una buena visibilidad del área de la zanja.
Las palancas mecánicas o los mandos pilotados opcionales ofrecen un
control preciso y suave de la retro, mientras una palanca única permite
el control de todas las funciones de carga y de la cuchara delantera. La
función 4x1 puede neutralizarse o accionarse de forma segura con un
sencillo interruptor convenientemente situado debajo del pulgar del
operario. Las cuatro ventanillas laterales planas, fáciles de reemplazar,
se abren parcial o totalmente 180º, y se ajustan entre ellas en cada lado.
Ofrecen la mejor versatilidad del mercado. Los populares mandos pilotados
hidráulicos opcionales incluyen un interruptor de activación de seguridad
para la selección de modelos (que permite la adaptación inmediata a los
hábitos del operario) y dos controles manuales hidráulicos de
estabilizadores.

6. 6

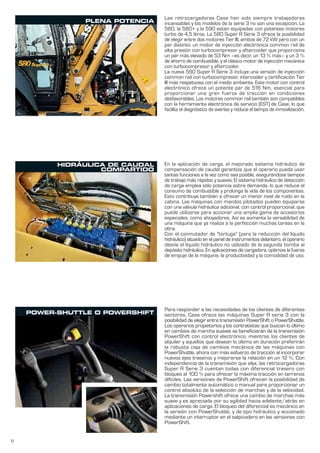

PLENA POTENCIA
HIDRÁULICA DE CAUDAL
COMPARTIDO
POWER-SHUTTLE O POWERSHIFT
Las retrocargadoras Case han sido siempre trabajadoras
incansables y los modelos de la serie 3 no son una excepción. La
580, la 580+ y la 590 están equipadas con potentes motores
turbo de 4,5 litros. La 580 Super R Serie 3 ofrece la posibilidad
de elegir entre dos motores Tier III, ambos de 72 kW pero con un
par distinto: un motor de inyección electrónica common rail de
alta presión con turbocompresor y aftercooler que proporciona
un par más elevado de 53 Nm –es decir, un 13 % más– y un 3 %
de ahorro de combustible, y el clásico motor de inyección mecánica
con turbocompresor y aftercooler.
La nueva 590 Super R Serie 3 incluye una versión de inyección
common rail con turbocompresor, intercooler y certificación Tier
III más respetuosa con el medio ambiente. Este motor con control
electrónico ofrece un potente par de 516 Nm, esencial para
proporcionar una gran fuerza de tracción en condiciones
desfavorables. Los motores common rail también son compatibles
con la herramienta electrónica de servicio (EST) de Case, lo que
facilita el diagnóstico de averías y reduce el tiempo de inmovilización.
En la aplicación de carga, el mejorado sistema hidráulico de
compensación de caudal garantiza que el operario pueda usar
tantas funciones a la vez como sea posible, asegurándose tiempos
de trabajo más rápidos y suaves. El sistema hidráulico de detección
de carga emplea sólo potencia sobre demanda, lo que reduce el
consumo de combustible y prolonga la vida de los componentes.
Esto contribuye también a ofrecer un menor nivel de ruido en la
cabina. Las máquinas con mandos pilotados pueden equiparse
con una válvula hidráulica adicional, con control proporcional, que
puede utilizarse para accionar una amplia gama de accesorios
especiales, como ahoyadores. Así se aumenta la versatilidad de
una máquina que ya realiza a la perfección muchas tareas en la
obra.
Con el conmutador de "tortuga" (para la reducción del líquido
hidráulico) situado en el panel de instrumentos delantero, el operario
desvía el líquido hidráulico no utilizado de la segunda bomba al
depósito hidráulico. En aplicaciones de cargadora, optimiza la fuerza
de empuje de la máquina, la productividad y la comodidad de uso.
Para responder a las necesidades de los clientes de diferentes
sectores, Case ofrece las máquinas Super R serie 3 con la
posibilidad de elegir entre transmisión PowerShift o PowerShuttle.
Los operarios propietarios y los contratistas que buscan lo último
en cambios de marcha suaves se beneficiarán de la transmisión
PowerShift con control electrónico, mientras los clientes de
alquiler y aquellos que desean lo último en duración preferirán
la robusta caja de cambios mecánica de las máquinas con
PowerShuttle, ahora con más esfuerzo de tracción al incorporar
nuevos ejes traseros y mejorarse la relación en un 12 %. Con
independencia de la transmisión que elija, las retrocargadoras
Super R Serie 3 cuentan todas con diferencial trasero con
bloqueo al 100 % para ofrecer la máxima tracción en terrenos
difíciles. Las versiones de PowerShift ofrecen la posibilidad de
cambio totalmente automático o manual para proporcionar un
control absoluto de la selección de marchas y de la velocidad.
La transmisión Powershift ofrece una cambio de marchas más
suave y es apreciada por su agilidad hacia adelante/atrás en
aplicaciones de carga. El bloqueo del diferencial es mecánico en
la versión con PowerShuttle, y de tipo hidráulico y accionado
mediante un interruptor en el salpicadero en las versiones con
PowerShift.

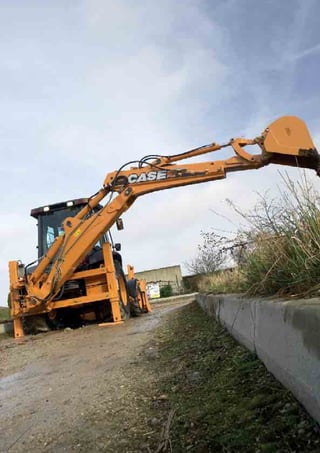

7. 7

8. 8

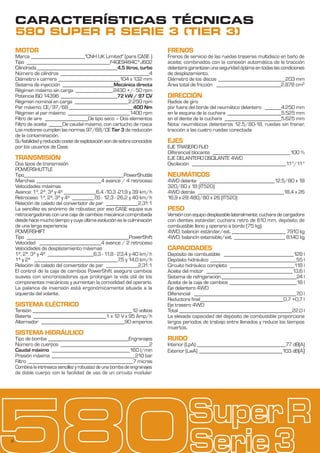

CARACTERÍSTICAS TÉCNICAS
MOTOR
Marca ____________________"CNH UK Limited" (para CASE )
Tipo _______________________________F4GE9484C*J602
Cilindrada______________________________4,5 litros, turbo
Número de cilindros _________________________________4
Diámetro x carrera _______________________104 x 132 mm
Sistema de inyección ___________________Mecánica directa
Régimen máximo sin carga ______________2430 +/- 50 rpm
Potencia ISO 14396 _____________________72 kW / 97 CV
Régimen nominal en carga ____________________2.250 rpm
Par máximo, CE/97/68________________________400 Nm
Régimen al par máximo _______________________1400 rpm
Filtro de aire ________________De tipo seco – Dos elementos
Filtro de aceite _____De caudal máximo, con cartucho de rosca
Los motores cumplen las normas 97/68/CE Tier 3 de reducción
de la contaminación.
Su fiabilidad y reducido coste de explotación son de sobra conocidos
por los usuarios de Case.
TRANSMISIÓN
Dos tipos de transmisión
POWERSHUTTLE
Tipo_____________________________________PowerShuttle
Marchas ________________________4 avance / 4 retroceso
Velocidades máximas
Avance: 1ª, 2ª, 3ª y 4ª ____________6,4 -10,3 -21,9 y 39 km/h
Retroceso: 1ª, 2ª, 3ª y 4ª ________7,6 - 12,3 - 26,2 y 40 km/h
Relación de calado del convertidor de par ____________2,31:1
La sencillez es sinónimo de robustez; por eso CASE equipa sus
retrocargadoras con una caja de cambios mecánica comprobada
desde hace mucho tiempo y cuya última evolución es la culminación
de una larga experiencia
POWERSHIFT
Tipo ______________________________________PowerShift
Velocidad _______________________4 avance / 2 retroceso
Velocidades de desplazamiento máximas
1ª, 2ª, 3ª y 4ª _________________6,3 - 11,8 - 23,4 y 40 km/h
1ª y 2ª _______________________________7,5 y 14,0 km/h
Relación de calado del convertidor de par ____________2,31:1
El control de la caja de cambios PowerShift asegura cambios
suaves con sincronizadores que prolongan la vida útil de los
componentes mecánicos y aumentan la comodidad del operario.
La palanca de inversión está ergonómicamente situada a la
izquierda del volante.
SISTEMA ELÉCTRICO
Tensión _____________________________________12 voltios
Batería ___________________________1 x 12 V x 95 Amp/h
Alternador _______________________________90 amperios
SISTEMA HIDRÁULICO
Tipo de bomba ______________________________Engranajes
Número de cuerpos _________________________________2
Caudal máximo _____________________________160 l/min
Presión máxima _______________________________210 bar
Filtro _______________________________________7 micras
Combinalaintrínsecasencillezyrobustezdeunabombadeengranajes
de doble cuerpo con la facilidad de uso de un circuito modular.
FRENOS
Frenos de servicio de las ruedas traseras multidisco en baño de
aceite; combinados con la conexión automática de la tracción
delanteragarantizanunaseguridadóptimaentodaslascondiciones
de desplazamiento.
Diámetro de los discos _________________________203 mm
Área total de fricción ________________________2.878 cm2
DIRECCIÓN
Radios de giro
por fuera del borde del neumático delantero ______4.250 mm
en la esquina de la cuchara ____________________5.525 mm
en el diente de la cuchara _____________________5.625 mm
Nota: neumáticos delanteros 12.5/80-18, ruedas sin frenar,
tracción a las cuatro ruedas conectada
EJES
EJE TRASERO FIJO
Diferencial blocante _____________________________100 %
EJE DELANTERO OSCILANTE 4WD
Oscilación ___________________________________11°/11°
NEUMÁTICOS
4WD delante ____________________________12,5/80 x 18
320/80 x 18 (IT520)
4WD detrás ________________________________18,4 x 26
16,9 x 28 480/80 x 26 (IT520)
PESO
Versiónconequipodesplazablelateralmente,cucharadecargadora
con dientes estándar, cuchara retro de 610 mm, depósito de
combustible lleno y operario a bordo (75 kg).
4WD, balancín estándar/ext. ____________________ 7.910 kg
4WD, balancín extensible/ext. ___________________ 8.140 kg
CAPACIDADES
Depósito de combustible __________________________128 l
Depósito hidráulico ________________________________55 l
Circuito hidráulico completo ________________________118 l
Aceite del motor ________________________________13,6 l
Sistema de refrigeración____________________________24 l
Aceite de la caja de cambios _________________________18 l
Eje delantero 4WD
Diferencial ______________________________________7,0 l
Reductora final_______________________________0,7 +0,7 l
Eje trasero 4WD
Total __________________________________________22,0 l
La elevada capacidad del depósito de combustible proporciona
largos periodos de trabajo entre llenados y reduce los tiempos
muertos.
RUIDO
Interior (LpA) _________________________________77 dB(A)
Exterior (LwA) _______________________________103 dB(A)
580 SUPER R SERIE 3 (TIER 3)

9. 9

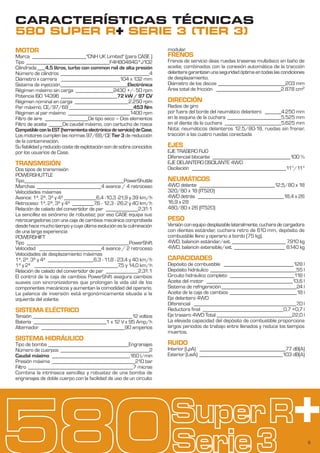

CARACTERÍSTICAS TÉCNICAS
MOTOR
Marca ____________________"CNH UK Limited" (para CASE )
Tipo _______________________________F4H80484G*J102
Cilindrada___4,5 litros, turbo con common rail de alta presión
Número de cilindros _________________________________4
Diámetro x carrera ______________________104 x 132 mm
Sistema de inyección_________________________Electrónica
Régimen máximo sin carga ______________2430 +/- 50 rpm
Potencia ISO 14396 _____________________72 kW / 97 CV
Régimen nominal en carga ____________________2.250 rpm
Par máximo, CE/97/68________________________453 Nm
Régimen al par máximo _______________________1400 rpm
Filtro de aire ________________De tipo seco – Dos elementos
Filtro de aceite _____De caudal máximo, con cartucho de rosca
CompatibleconlaEST(herramientaelectrónicadeservicio)deCase.
Los motores cumplen las normas 97/68/CE Tier 3 de reducción
de la contaminación.
Su fiabilidad y reducido coste de explotación son de sobra conocidos
por los usuarios de Case.
TRANSMISIÓN
Dos tipos de transmisión
POWERSHUTTLE
Tipo_____________________________________PowerShuttle
Marchas ________________________4 avance / 4 retroceso
Velocidades máximas
Avance: 1ª, 2ª, 3ª y 4ª ____________6,4 -10,3 -21,9 y 39 km/h
Retroceso: 1ª, 2ª, 3ª y 4ª ________7,6 - 12,3 - 26,2 y 40 km/h
Relación de calado del convertidor de par ____________2,31:1
La sencillez es sinónimo de robustez; por eso CASE equipa sus
retrocargadoras con una caja de cambios mecánica comprobada
desde hace mucho tiempo y cuya última evolución es la culminación
de una larga experiencia
POWERSHIFT
Tipo ______________________________________PowerShift
Velocidad _______________________4 avance / 2 retroceso
Velocidades de desplazamiento máximas
1ª, 2ª, 3ª y 4ª _________________6,3 - 11,8 - 23,4 y 40 km/h
1ª y 2ª _______________________________7,5 y 14,0 km/h
Relación de calado del convertidor de par ____________2,31:1
El control de la caja de cambios PowerShift asegura cambios
suaves con sincronizadores que prolongan la vida útil de los
componentes mecánicos y aumentan la comodidad del operario.
La palanca de inversión está ergonómicamente situada a la
izquierda del volante.
SISTEMA ELÉCTRICO
Tensión _____________________________________12 voltios
Batería ___________________________1 x 12 V x 95 Amp/h
Alternador _______________________________90 amperios
SISTEMA HIDRÁULICO
Tipo de bomba ______________________________Engranajes
Número de cuerpos _________________________________2
Caudal máximo _____________________________160 l/min
Presión máxima _______________________________210 bar
Filtro _______________________________________7 micras
Combina la intrínseca sencillez y robustez de una bomba de
engranajes de doble cuerpo con la facilidad de uso de un circuito
modular.
FRENOS
Frenos de servicio deas ruedas traseras multidisco en baño de
aceite; combinados con la conexión automática de la tracción
delanteragarantizanunaseguridadóptimaentodaslascondiciones
de desplazamiento.
Diámetro de los discos _________________________203 mm
Área total de fricción ________________________2.878 cm2
DIRECCIÓN
Radios de giro
por fuera del borde del neumático delantero ______4.250 mm
en la esquina de la cuchara ____________________5.525 mm
en el diente de la cuchara _____________________5.625 mm
Nota: neumáticos delanteros 12.5/80-18, ruedas sin frenar,
tracción a las cuatro ruedas conectada
EJES
EJE TRASERO FIJO
Diferencial blocante _____________________________100 %
EJE DELANTERO OSCILANTE 4WD
Oscilación ___________________________________11°/11°
NEUMÁTICOS
4WD delante ____________________________12,5/80 x 18
320/80 x 18 (IT520)
4WD detrás ________________________________18,4 x 26
16,9 x 28
480/80 x 26 (IT520)
PESO
Versiónconequipodesplazablelateralmente,cucharadecargadora
con dientes estándar, cuchara retro de 610 mm, depósito de
combustible lleno y operario a bordo (75 kg).
4WD, balancín estándar/ext. ____________________ 7.910 kg
4WD, balancín extensible/ext. ___________________ 8.140 kg
CAPACIDADES
Depósito de combustible __________________________128 l
Depósito hidráulico ________________________________55 l
Circuito hidráulico completo ________________________118 l
Aceite del motor ________________________________13,6 l
Sistema de refrigeración____________________________24 l
Aceite de la caja de cambios _________________________18 l
Eje delantero 4WD
Diferencial ______________________________________7,0 l
Reductora final ______________________________0,7 +0,7 l
Eje trasero 4WD Total ____________________________22,0 l
La elevada capacidad del depósito de combustible proporciona
largos periodos de trabajo entre llenados y reduce los tiempos
muertos.
RUIDO
Interior (LpA) ________________________________77 dB(A)
Exterior (LwA) _______________________________103 dB(A)
580 SUPER R+ SERIE 3 (TIER 3)

10. C
A
D
B
10
l
kg
m
mm
kg
300 400 450 610 750 900
92 106 114 134 152 172
A
B
C
D

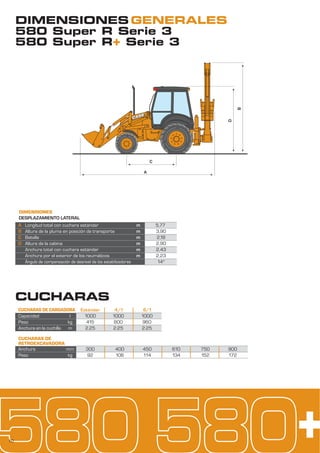

DIMENSIONES GENERALES
580 Super R Serie 3
580 Super R+ Serie 3
DIMENSIONES
Longitud total con cuchara estándar
Altura de la pluma en posición de transporte
Batalla
Altura de la cabina
Anchura total con cuchara estándar
Anchura por el exterior de los neumáticos
Ángulo de compensación de desnivel de los estabilizadores
m
m
m
m
m
m
DESPLAZAMIENTO LATERAL
5,77
3,90
2,18
2,90
2,43
2,23
14°
CUCHARAS DE CARGADORA
Capacidad
Peso
Anchura en la cuchilla
CUCHARAS
Estándar 4/1 6/1
1000 1000 1000
415 800 960
2.25 2.25 2.25
CUCHARAS DE
RETROEXCAVADORA
Anchura
Peso

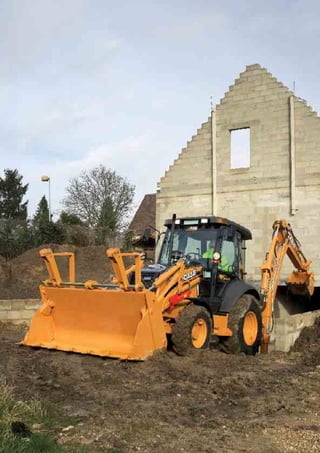

11. 11

12. 12

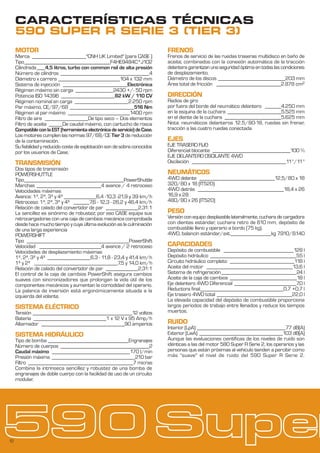

CARACTERÍSTICAS TÉCNICAS
MOTOR
Marca ____________________"CNH UK Limited" (para CASE )
Tipo________________________________F4HE9484C*J102
Cilindrada___4,5 litros, turbo con common rail de alta presión
Número de cilindros _________________________________4
Diámetro x carrera _______________________104 x 132 mm
Sistema de inyección ________________________Electrónica
Régimen máximo sin carga ______________2430 +/- 50 rpm
Potencia ISO 14396 ____________________82 kW / 110 CV
Régimen nominal en carga ____________________2.250 rpm
Par máximo, CE/97/68 ________________________516 Nm
Régimen al par máximo _______________________1400 rpm
Filtro de aire ________________De tipo seco – Dos elementos
Filtro de aceite _____De caudal máximo, con cartucho de rosca
CompatibleconlaEST(herramientaelectrónicadeservicio)deCase.
Los motores cumplen las normas 97/68/CE Tier 3 de reducción
de la contaminación.
Su fiabilidad y reducido coste de explotación son de sobra conocidos
por los usuarios de Case.
TRANSMISIÓN
Dos tipos de transmisión
POWERSHUTTLE
Tipo_____________________________________PowerShuttle
Marchas ________________________4 avance / 4 retroceso
Velocidades máximas
Avance: 1ª, 2ª, 3ª y 4ª ____________6,4 -10,3 -21,9 y 39 km/h
Retroceso: 1ª, 2ª, 3ª y 4ª ______7,6 - 12,3 - 26,2 y 46,4 km/h
Relación de calado del convertidor de par ____________2,31:1
La sencillez es sinónimo de robustez; por eso CASE equipa sus
retrocargadoras con una caja de cambios mecánica comprobada
desde hace mucho tiempo y cuya última evolución es la culminación
de una larga experiencia
POWERSHIFT
Tipo ______________________________________PowerShift
Velocidad _______________________4 avance / 2 retroceso
Velocidades de desplazamiento máximas
1ª, 2ª, 3ª y 4ª ________________6,3 - 11,8 - 23,4 y 41,4 km/h
1ª y 2ª _______________________________7,5 y 14,0 km/h
Relación de calado del convertidor de par ____________2,31:1
El control de la caja de cambios PowerShift asegura cambios
suaves con sincronizadores que prolongan la vida útil de los
componentes mecánicos y aumentan la comodidad del operario.
La palanca de inversión está ergonómicamente situada a la
izquierda del volante.
SISTEMA ELÉCTRICO
Tensión _____________________________________12 voltios
Batería ___________________________1 x 12 V x 95 Amp/h
Alternador _______________________________90 amperios
SISTEMA HIDRÁULICO
Tipo de bomba ______________________________Engranajes
Número de cuerpos _________________________________2
Caudal máximo _____________________________170 l/min
Presión máxima _______________________________210 bar
Filtro _______________________________________7 micras
Combina la intrínseca sencillez y robustez de una bomba de
engranajes de doble cuerpo con la facilidad de uso de un circuito
modular.
FRENOS
Frenos de servicio de las ruedas traseras multidisco en baño de
aceite; combinados con la conexión automática de la tracción
delanteragarantizanunaseguridadóptimaentodaslascondiciones
de desplazamiento.
Diámetro de los discos _________________________203 mm
Área total de fricción ________________________2.878 cm2
DIRECCIÓN
Radios de giro
por fuera del borde del neumático delantero ______4.250 mm
en la esquina de la cuchara ____________________5.525 mm
en el diente de la cuchara _____________________5.625 mm
Nota: neumáticos delanteros 12.5/80-18, ruedas sin frenar,
tracción a las cuatro ruedas conectada
EJES
EJE TRASERO FIJO
Diferencial blocante _____________________________100 %
EJE DELANTERO OSCILANTE 4WD
Oscilación ___________________________________11°/11°
NEUMÁTICOS
4WD delante ____________________________12,5/80 x 18
320/80 x 18 (IT520)
4WD detrás ________________________________18,4 x 26
16,9 x 28
480/80 x 26 (IT520)
PESO
Versiónconequipodesplazablelateralmente,cucharadecargadora
con dientes estándar, cuchara retro de 610 mm, depósito de
combustible lleno y operario a bordo (75 kg).
4WD, balancín estándar/ext._______________kg 7.910/8.140
CAPACIDADES
Depósito de combustible __________________________128 l
Depósito hidráulico ________________________________55 l
Circuito hidráulico completo ________________________118 l
Aceite del motor ________________________________13,6 l
Sistema de refrigeración____________________________24 l
Aceite de la caja de cambios _________________________18 l
Eje delantero 4WD Diferencial _______________________7,0 l
Reductora final_______________________________0,7 +0,7 l
Eje trasero 4WD total ____________________________22,0 l
La elevada capacidad del depósito de combustible proporciona
largos periodos de trabajo entre llenados y reduce los tiempos
muertos.
RUIDO
Interior (LpA) _________________________________77 dB(A)
Exterior (LwA) _______________________________103 dB(A)
Aunque las evaluaciones científicas de los niveles de ruido son
idénticas a las del motor 580 Super R Serie 2, los operarios y las
personas que están próximas al vehículo tienden a percibir como
más "suave" el nivel de ruido del 590 Super R Serie 2.
590 SUPER R SERIE 3 (TIER 3)

13. C
A
D
B
A
B
C
D
l
kg
m
mm
kg
300 400 450 610 750 900
92 106 114 134 152 172
13
DIMENSIONES GENERALES
590 Super R Series 3
DIMENSIONES
Longitud total con cuchara estándar
Altura de la pluma en posición de transporte
Batalla
Altura de la cabina
Anchura total con cuchara estándar
Anchura por el exterior de los neumáticos
Ángulo de compensación de desnivel de los estabilizadores
m
m
m
m
m
m
DESPLAZAMIENTO LATERAL
5.77
3.90
2.18
2.90
2.43
2.23
14°
CUCHARAS DE CARGADORA
Capacidad
Peso
Anchura en la cuchilla
CUCHARAS
Estándar 4/1 6/1
1000 1000 1000
415 800 960
2.25 2.25 2.25
CUCHARAS DE
RETROEXCAVADORA
Anchura
Peso

14. 14
E
B
A
F
C
D
45°
0 m
0 m
1 m
2 m
3 m
4 m
5 m
1 m2 m3 m
0 m 1 m 2 m 3 m 4 m 5 m 6 m 7 m
5 m
4 m
3 m
2 m
1 m
0 m
1 m
2 m
3 m
4 m
5 m
6 m
7 m
6 m
J
G
K
H
L
M
mm
mm
mm
mm
mm
kg
kg
daN
daN
mm
mm
mm
mm
mm
mm
m
kg
daN
daN
A
B
C
D
E
F
G
H
J
K
L
M
kg
2685 2693
830 813
3460 3458
4250 4405
120 125
43° 43°
46° 46°
4830 4610
3450 3195
4050 4070
6545 6650

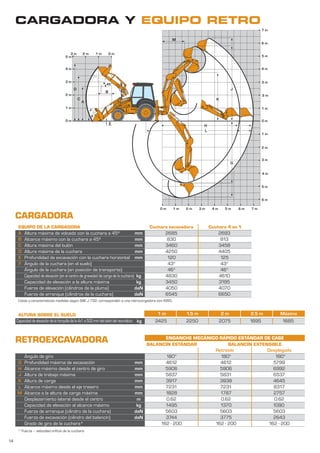

CARGADORA Y EQUIPO RETRO
Cotas y características medidas según SAE J 732; corresponden a una retrocargadora con 4WD.
BALANCÍN EXTENSIBLE
* Fuerza – velocidad orificio de la cuchara
CARGADORA
EQUIPO DE LA CARGADORA Cuchara excavadora Cuchara 4 en 1
Altura máxima de volcado con la cuchara a 45º
Alcance máximo con la cuchara a 45º
Altura máxima del bulón
Altura máxima de la cuchara
Profundidad de excavación con la cuchara horizontal
Ángulo de la cuchara (en el suelo)
Ángulo de la cuchara (en posición de transporte)
Capacidad de elevación (en el centro de gravedad de carga de la cuchara)
Capacidad de elevación a la altura máxima
Fuerza de elevación (cilindros de la pluma)
Fuerza de arranque (cilindros de la cuchara)
Retraído Desplegado
Ángulo de giro
Profundidad máxima de excavación
Alcance máximo desde el centro de giro
Altura de trabajo máxima
Altura de carga
Alcance máximo desde el eje trasero
Alcance a la altura de carga máxima
Desplazamiento lateral desde el centro
Capacidad de elevación al alcance máximo
Fuerza de arranque (cilindro de la cuchara)
Fuerza de excavación (cilindro del balancín)
Grado de giro de la cuchara*
180° 180° 180°
4612 4612 5799
5906 5906 6992
5837 5831 6537
3917 3938 4645
7231 7231 8317
1828 1787 2757
0.62 0.62 0.62
1495 1370 1090
5603 5603 5603
3744 3775 2643
162 - 200 162 - 200 162 - 200
RETROEXCAVADORA BALANCÍN ESTÁNDAR
ENGANCHE MECÁNICO RÁPIDO ESTÁNDAR DE CASE
Capacidad de elevación de la horquilla de la 4x1 a 500 mm del talón del neumático
1 m 1.5 m 2 m 2.5 m Máximo
2425 2250 2075 1895 1685
ALTURA SOBRE EL SUELO

15. 15

16. www.casece.com
Worldwide Case Construction
Equipment Contact Information
EUROPE/AFRICA/MIDDLE EAST:
Centre D’affaires EGB
5, Avenue Georges Bataille - BP 40401
60671 Le Plessis-Belleville - FRANCE
NORTH AMERICA/MEXICO:
700 State Street
Racine, WI 53404 U.S.A.
LATIN AMERICA:
Av. General David Sarnoff 2237
32210 - 900 Contagem - MG
Belo Horizonte BRAZIL
ASIA PACIFIC:
Unit 1 - 1 Foundation Place - Prospect
New South Wales - 2148 AUSTRALIA
CHINA:
No. 29, Industrial Premises, No. 376.
De Bao Road, Waigaoqiao Ftz, Pudong,
SHANGHAI, 200131, P.R.C.
FormNo.26061060ES-PrintedinItaly-LEADERFirenze-05/08
EQUIPAMIENTO DE SERIE
& OPCIONES
Los equipamientos de serie y opcionales descritos aquí pueden variar de unos países a otros.
EQUIPAMIENTO
DE SERIE
Diseño
Motorde97CV(580),97CVcommonrail(580+)
y 110 CV common rail (590) – 4,5 litros con
turbocompresor de Case
Tracción a las 4 ruedas
Transmisión Powershuttle o Powershift
Sistemahidráulicodeflujocompartido/detección
de carga
Cuchara de cargadora de 1.000 l de capacidad
Filtro previo de aire centrífugo
Bloqueo de diferencial trasero
Retroexcavadora
Disposición ISO de los mandos del equipo retro
Pluma de caja, rígida y ligera, con los cilindros en
línea
Enganche mecánico rápido en la retroexcavadora
Zapatas de desgaste en los estabilizadores
Seguro mecánico de transporte
Cilindros de abrazadera desmontables
Carril deslizante en ángulo en bastidor deslizante
Cargadora
Palanca única con mando 4X1 de pulgar con
retén
Retorno automático a la excavación de la
cargadora
Posición flotante de la cargadora
Estructura reforzada de la cargadora
Autonivelación mecánica en la cargadora
Neumáticos para construcción o agricultura de
distintos tamaños
La barra de seguridad de la cargadora
se guarda automáticamente
Cabina
4 ventanillas laterales totalmente inclinables y
que encajan la una en la otra
Ventana trasera totalmente inclinable
Con pestillos en la puerta
Calefacción y desempañado eficaz
Parasol
Luces de trabajo en la parte superior de la cabina
(2 delante /2 detrás)
Asiento de paño con suspensión
Bola giratoria en el volante
Alarma sonora de retroceso
Preinstalación de radio
Compartimento para la radio
Compartimento para documentos
Compartimento con cierre
Seguridad
Cinturón de seguridad
Adhesivos de seguridad
Interruptor de aislamiento de la batería
Aislamiento acústico según normas de la CE
Protecciones de las válvulas de los neumáticos
Barra de seguridad de la cargadora
EN OPCIÓN
Retroexcavadora
Controles pilotados de excavadora y
estabilizadores
Circuito hidráulico auxiliar de dos vías con
controles pilotados
Balancín extensible con zapatas de desgaste
Zapatas de goma en los estabilizadores
Circuito de martillo
Válvulas de seguridad en pluma y balancín
Válvulas de seguridad en los estabilizadores
Disposición SAE
Gancho de elevación en el balancín
Seguro hidráulico de transporte
Cucharas para trabajo pesado o normal
Zumbador de aviso de sobrecarga
Cargadora
Selección de cucharas (de serie, 4x1, 6x1) con
cuchilla o dientes
Selección de neumáticos (para construcción o
agricultura)
Selección de tamaños de neumáticos
Diferencial de deslizamiento limitado
Ride Control (amortiguación de la carga durante
el desplazamiento)
Válvulas de seguridad en la cargadora
Kit de horquillas en 4x1
Válvulas de retención para cucharas 4x1 - 6x1
Cabina
Aire acondicionado
Luces de trabajo adicionales (2 delanteras)
Luces de trabajo adicionales (2 traseras)
Asiento de lujo con suspensión, cinturón y brazos
Volante de inclinación ajustable
Ventilador interior
Soporte para placa del techo
Retrovisor derecho
Otras
Guardabarros en las ruedas delanteras
Baterías dobles con arranque en frío
Toma de estacionamiento para baterías
Silenciador con parachispas
Válvulas de seguridad de los estabilizadores
Dispositivo antirrobo
Bloqueo antirrobo 4WD
Contrapeso delantero
Adhesivo con gráfico de carga
Baliza giratoria (en el techo)
Caja de herramientas básica
580-590 SuperR Serie 3
580 Super R+ Serie 3
NOTA:Losequiposestándaryopcionalespueden
variar en función de la demanda y de las
particulares normativas aplicables en cada país.
Las ilustraciones pueden mostrar equipos no
estándar o no mencionados - consulte en su
concesionario CASE. Además, la compañía CNH
se reserva el derecho de modificar sin previo
aviso las especificaciones de sus máquinas, sin
incurrir por ello en ninguna obligación.
Case Construction Equipment
CNH Maquinaria Spain, S.A.
Av. José Garate, 11
28820 Coslada - Madrid
Teléfono 916603800
Fax 916736363
La llamada es gratuita desde teléfono fijo. Antes
de llamar con su teléfono móvil, consulte tarifas
con su operador.
Cumple la directiva 98/37/CE
