Manual control y fuerza planos

Diseño, operación y mantenimiento de
sistemas y circuitos eléctricos
1

Especialidad de Electricidad - Electrónica
Diseño, operación y mantenimiento de sistemas y circuitos eléctricos
Profesor: Gonzalo San Martin León

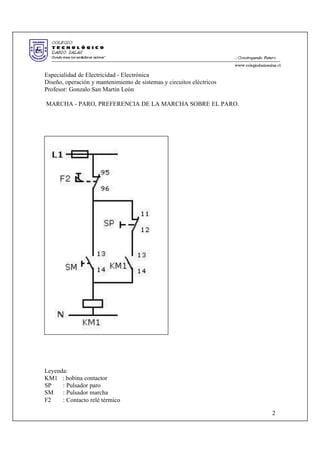

MARCHA - PARO, PREFERENCIA DE LA MARCHA SOBRE EL PARO.
Leyenda:
KM1 : bobina contactor
SP : Pulsador paro
SM : Pulsador marcha
F2 : Contacto relé térmico
2

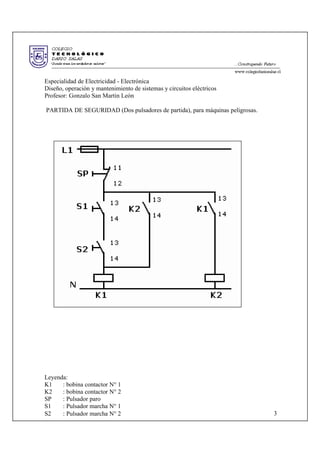

PARTIDA DE SEGURIDAD (Dos pulsadores de partida), para máquinas peligrosas.
Leyenda:
K1 : bobina contactor N° 1
K2 : bobina contactor N° 2
SP : Pulsador paro
S1 : Pulsador marcha N° 1
S2 : Pulsador marcha N° 2 3

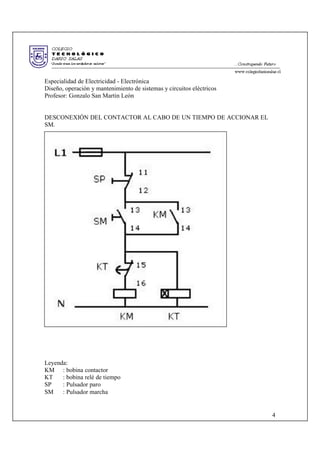

DESCONEXIÓN DEL CONTACTOR AL CABO DE UN TIEMPO DE ACCIONAR EL
SM.
Leyenda:
KM : bobina contactor
KT : bobina relé de tiempo
SP : Pulsador paro
SM : Pulsador marcha
4

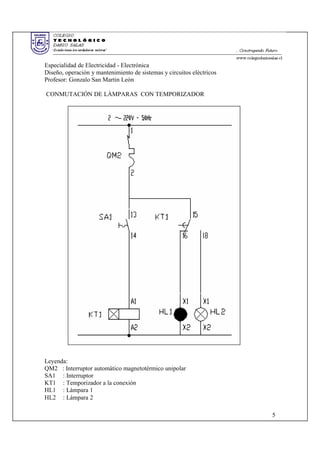

CONMUTACIÓN DE LÁMPARAS CON TEMPORIZADOR
Leyenda:
QM2 : Interruptor automático magnetotérmico unipolar
SA1 : Interruptor
KT1 : Temporizador a la conexión
HL1 : Lámpara 1
HL2 : Lámpara 2
5

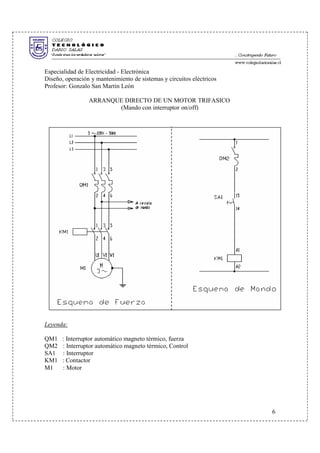

ARRANQUE DIRECTO DE UN MOTOR TRIFASICO
(Mando con interruptor on/off)
Leyenda:
QM1 : Interruptor automático magneto térmico, fuerza
QM2 : Interruptor automático magneto térmico, Control
SA1 : Interruptor
KM1 : Contactor
M1 : Motor
6

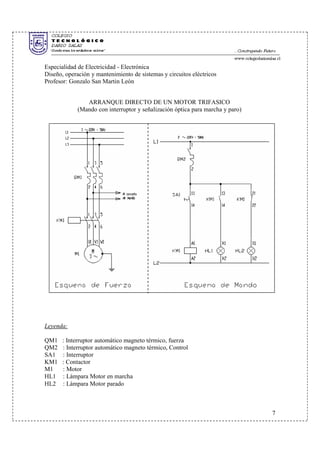

ARRANQUE DIRECTO DE UN MOTOR TRIFASICO
(Mando con interruptor y señalización óptica para marcha y paro)
Leyenda:
SA1 : Interruptor
KM1 : Contactor
M1 : Motor
HL1 : Lámpara Motor en marcha
HL2 : Lámpara Motor parado
7

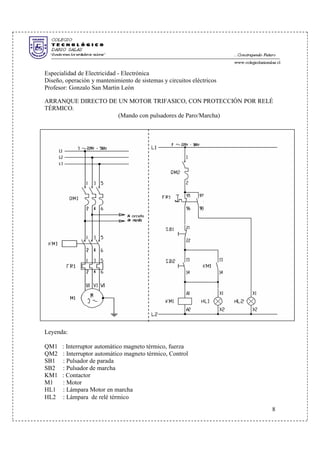

ARRANQUE DIRECTO DE UN MOTOR TRIFASICO, CON PROTECCIÓN POR RELÉ
TÉRMICO.
(Mando con pulsadores de Paro/Marcha)
Leyenda:
SB1 : Pulsador de parada
SB2 : Pulsador de marcha
KM1 : Contactor
M1 : Motor
HL1 : Lámpara Motor en marcha
HL2 : Lámpara de relé térmico
8

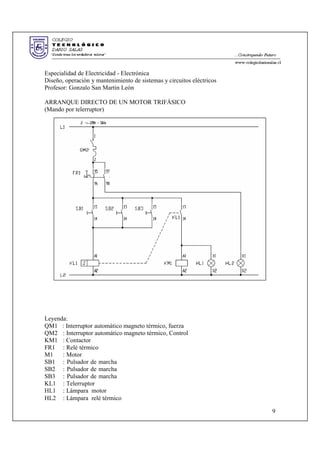

ARRANQUE DIRECTO DE UN MOTOR TRIFÁSICO
(Mando por telerruptor)
Leyenda:
KM1 : Contactor
FR1 : Relé térmico
M1 : Motor
KL1 : Telerruptor
HL1 : Lámpara motor
HL2 : Lámpara relé térmico
9

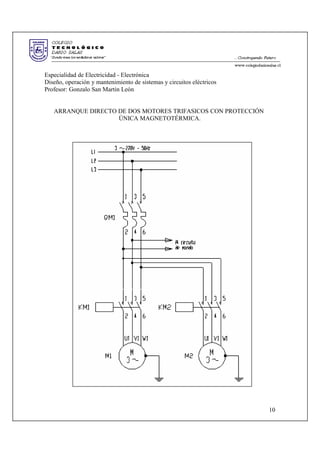

ARRANQUE DIRECTO DE DOS MOTORES TRIFASICOS CON PROTECCIÓN
ÚNICA MAGNETOTÉRMICA.
10

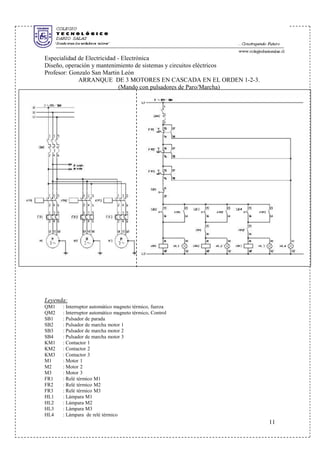

ARRANQUE DE 3 MOTORES EN CASCADA EN EL ORDEN 1-2-3.
(Mando con pulsadores de Paro/Marcha)
Leyenda:
SB2 : Pulsador de marcha motor 1
KM1 : Contactor 1
KM2 : Contactor 2
KM3 : Contactor 3
M1 : Motor 1
M2 : Motor 2
M3 : Motor 3
FR1 : Relé térmico M1
HL1 : Lámpara M1
HL2 : Lámpara M2
HL3 : Lámpara M3
HL4 : Lámpara de relé térmico
11

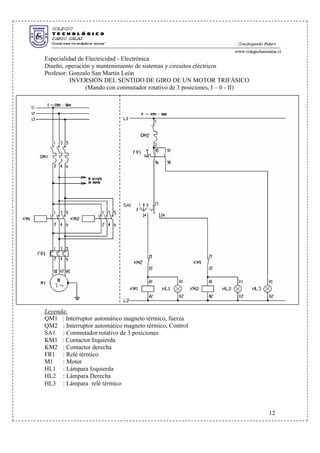

INVERSIÓN DEL SENTIDO DE GIRO DE UN MOTOR TRIFÁSICO
(Mando con conmutador rotativo de 3 posiciones, I – 0 - II)
Leyenda:
SA1 : Conmutador rotativo de 3 posiciones
KM1 : Contactor Izquierda
KM2 : Contactor derecha
M1 : Motor
HL1 : Lámpara Izquierda
HL2 : Lámpara Derecha
12

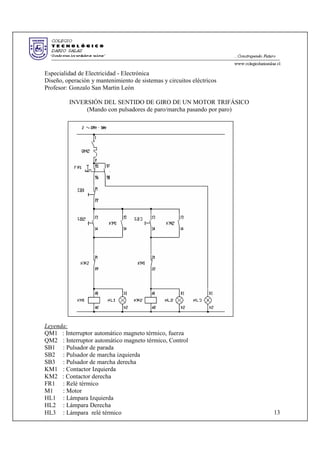

(Mando con pulsadores de paro/marcha pasando por paro)
Leyenda:
SB2 : Pulsador de marcha izquierda
SB3 : Pulsador de marcha derecha
M1 : Motor
HL3 : Lámpara relé térmico 13

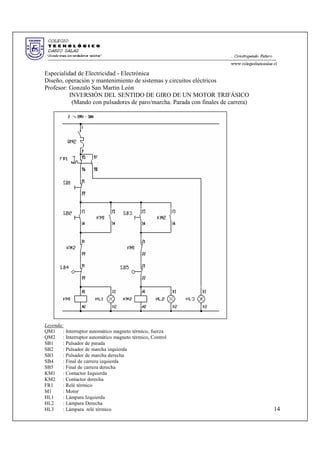

(Mando con pulsadores de paro/marcha. Parada con finales de carrera)
Leyenda:
SB4 : Final de carrera izquierda
SB5 : Final de carrera derecha
M1 : Motor

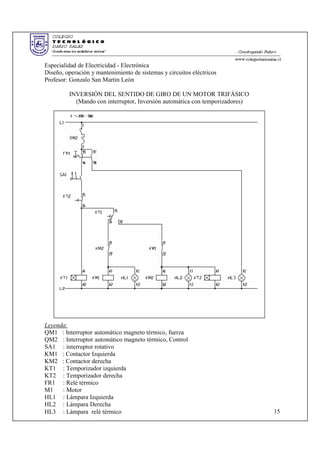

(Mando con interruptor, Inversión automática con temporizadores)
Leyenda:
SA1 : interruptor rotativo
KT1 : Temporizador izquierda
KT2 : Temporizador derecha
M1 : Motor

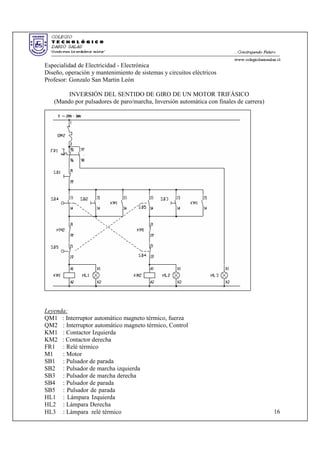

(Mando por pulsadores de paro/marcha, Inversión automática con finales de carrera)
Leyenda:
M1 : Motor

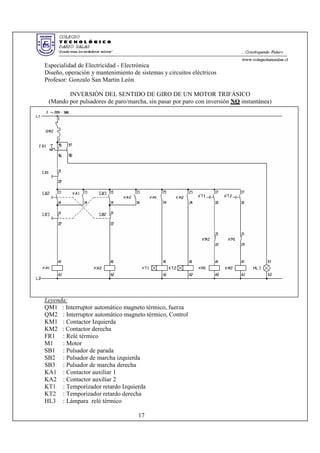

(Mando por pulsadores de paro/marcha, sin pasar por paro con inversión NO instantánea)
Leyenda:
M1 : Motor
KA1 : Contactor auxiliar 1
KA2 : Contactor auxiliar 2
KT1 : Temporizador retardo Izquierda
KT2 : Temporizador retardo derecha
17

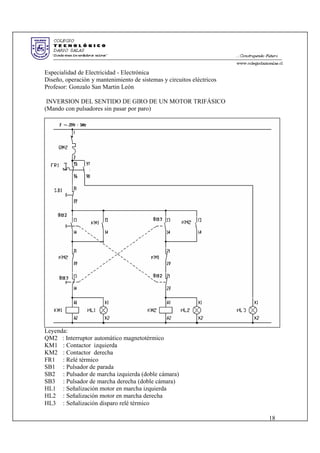

INVERSION DEL SENTIDO DE GIRO DE UN MOTOR TRIFÁSICO
(Mando con pulsadores sin pasar por paro)
Leyenda:
QM2 : Interruptor automático magnetotérmico
KM1 : Contactor izquierda
SB2 : Pulsador de marcha izquierda (doble cámara)
SB3 : Pulsador de marcha derecha (doble cámara)
HL1 : Señalización motor en marcha izquierda
HL2 : Señalización motor en marcha derecha
HL3 : Señalización disparo relé térmico
18

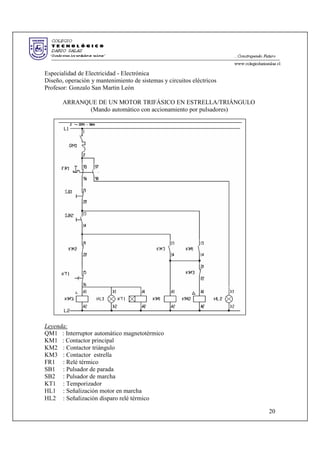

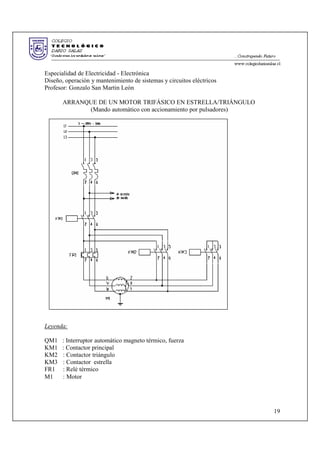

ARRANQUE DE UN MOTOR TRIFÁSICO EN ESTRELLA/TRIÁNGULO
(Mando automático con accionamiento por pulsadores)
Leyenda:
KM1 : Contactor principal
KM2 : Contactor triángulo
KM3 : Contactor estrella
M1 : Motor
19

Leyenda:
KT1 : Temporizador
HL1 : Señalización motor en marcha
20

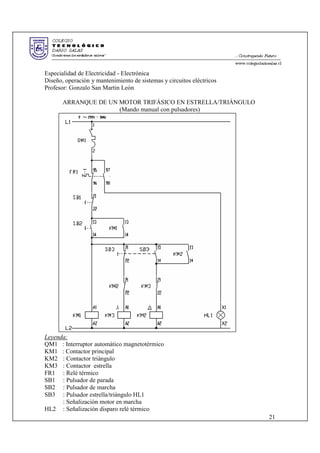

(Mando manual con pulsadores)
Leyenda:
SB3 : Pulsador estrella/triángulo HL1
: Señalización motor en marcha
21

Leyenda:
KT1 : Temporizador
HL1 : Señalización motor en marcha
HL2 : Señalización disparo relé térmico 22

INVERSIÓN DEL SENTIDO DE GIRO DE UN MOTOR MONOFÁSICO
(Mando con pulsadores)
Leyenda:
KM1 : Contactor Bobinado principal
KM2 : Contactor Bobinado auxiliar izquierdo
KM3 : Contactor Bobinado auxiliar derecho
SB1 : Interruptor de parada
SB2 : Marcha izquierda
SB3 : Marcha derecha
23

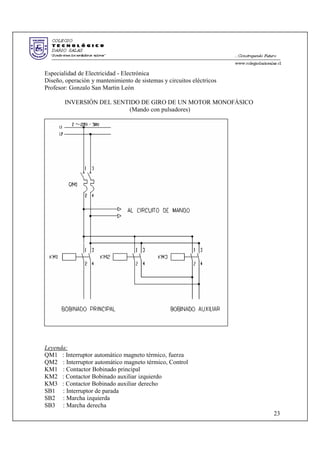

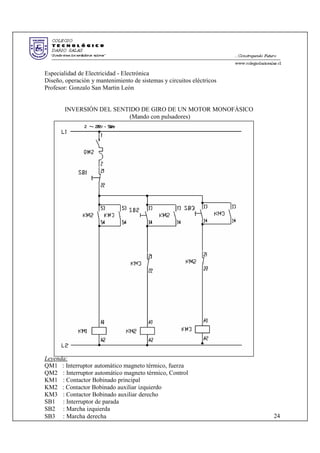

INVERSIÓN DEL SENTIDO DE GIRO DE UN MOTOR MONOFÁSICO
(Mando con pulsadores)
Leyenda:
KM1 : Contactor Bobinado principal
KM2 : Contactor Bobinado auxiliar izquierdo
KM3 : Contactor Bobinado auxiliar derecho
SB1 : Interruptor de parada
SB2 : Marcha izquierda
SB3 : Marcha derecha 24

ENCENDIDO DE ALUMBRADO PÚBLICO.
(Mando con interruptor crepuscular y reloj horario con accionamiento manual)
Leyenda:
QF1 : Interruptor diferencial
QM1 : Interruptor automático general
QM2 : Interruptor magneto térmico línea 1
QM3 : Interruptor magneto térmico línea 2
KM1 : Contactor línea 1
25

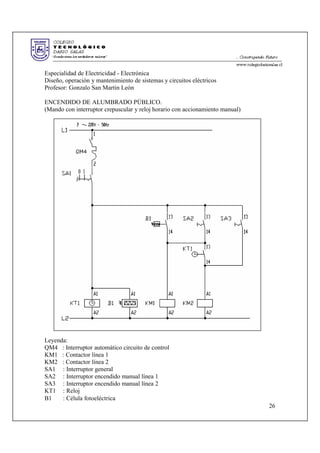

ENCENDIDO DE ALUMBRADO PÚBLICO.
(Mando con interruptor crepuscular y reloj horario con accionamiento manual)
Leyenda:
QM4 : Interruptor automático circuito de control
SA1 : Interruptor general
SA2 : Interruptor encendido manual línea 1
SA3 : Interruptor encendido manual línea 2
KT1 : Reloj
B1 : Célula fotoeléctrica
26

Bibliografía
www. reea.com.
Automatismos eléctricos, José Manuel Gea.
27
