Este documento trata sobre las ondas y la propagación de la luz. Explica que las ondas pueden ser transversales o longitudinales y provee ejemplos de cada tipo. Describe que la luz se propaga en línea recta en todas las direcciones a partir de su fuente y clasifica los materiales como opacos, translúcidos o transparentes dependiendo de cuánto dejan pasar la luz. Finalmente, explica los conceptos de reflexión, cuando la luz cambia de dirección al incidir sobre una superficie, y refracción, cuando la luz cambia

1. © J. L. Sánchez Guillén

2. 3-1 las ondas
http://mimosa.cnice.mecd.es/~erodri22/index.htm

3. Tema 3- 1- Ondas
Una onda es una oscilación que se transmite de un punto a otro.
Las ondas pueden ser
transversales y
longitudinales. Ejemplo de onda
Transversales: transversal: La luz.
Cuando la vibración
Longitudinales:
de las partículas es
Cuando las
perpendicular al
partículas vibran en
movimiento de la
la dirección en la que
onda.
se desplaza la onda.
Ejemplo de onda
longitudinal: El sonido.

4. Tema 3- 1- Ondas
Onda transversal
Ver el siguiente enlace: ondas transversales en una cuerda.

5. Tema 3- 1- Ondas
Onda longitudinal
Ver el siguiente enlace: ondas longitudinales.

6. 3-2 la luz
http://mimosa.cnice.mecd.es/~erodri22/index.htm

7. 3-2 la propagación de la
luz

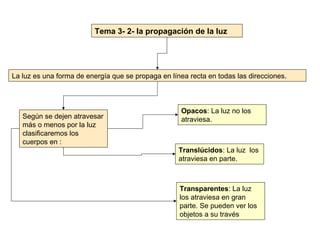

8. Tema 3- 2- la propagación de la luz
La luz es una forma de energía que se propaga en línea recta en todas las direcciones.
Opacos: La luz no los
Según se dejen atravesar atraviesa.
más o menos por la luz
clasificaremos los
cuerpos en :
Translúcidos: La luz los
atraviesa en parte.
Transparentes: La luz
los atraviesa en gran
parte. Se pueden ver los
objetos a su través

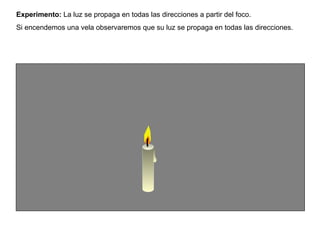

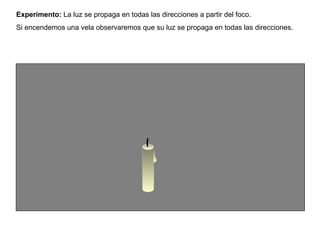

9. Experimento: La luz se propaga en todas las direcciones a partir del foco.
Si encendemos una vela observaremos que su luz se propaga en todas las direcciones.

10. Experimento: La luz se propaga en todas las direcciones a partir del foco.
Si encendemos una vela observaremos que su luz se propaga en todas las direcciones.

11. Experimento: La luz se propaga en todas las direcciones a partir del foco.
Si encendemos una vela observaremos que su luz se propaga en todas las direcciones.

12. Experimento: La luz se propaga en todas las direcciones a partir del foco.
Si encendemos una vela observaremos que su luz se propaga en todas las direcciones.

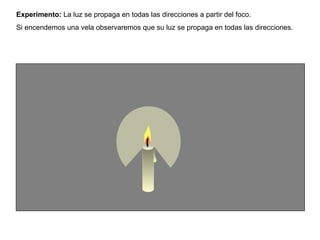

13. Experimento: La luz se propaga en todas las direcciones a partir del foco.
Si encendemos una vela observaremos que su luz se propaga en todas las direcciones.

14. Experimento: La luz se propaga en línea recta.
Si alineamos correctamente los agujeros de las pantallas negras, veremos un punto de luz
en la última pantalla.

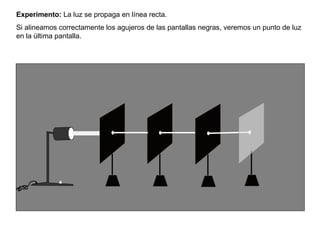

15. Experimento: La luz se propaga en línea recta.
Si alineamos correctamente los agujeros de las pantallas negras, veremos un punto de luz
en la última pantalla.

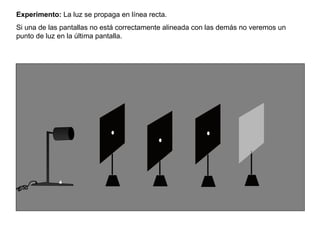

16. Experimento: La luz se propaga en línea recta.
Si una de las pantallas no está correctamente alineada con las demás no veremos un
punto de luz en la última pantalla.

17. Experimento: La luz se propaga en línea recta.
Si una de las pantallas no está correctamente alineada con las demás no veremos un
punto de luz en la última pantalla.

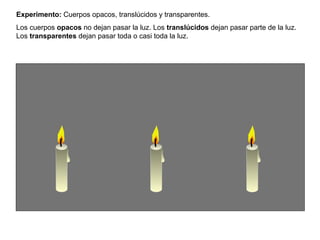

18. Experimento: Cuerpos opacos, translúcidos y transparentes.
Los cuerpos opacos no dejan pasar la luz. Los translúcidos dejan pasar parte de la luz.
Los transparentes dejan pasar toda o casi toda la luz.

19. Experimento: Cuerpos opacos, translúcidos y transparentes.
Los cuerpos opacos no dejan pasar la luz. Los translúcidos dejan pasar parte de la luz.
Los transparentes dejan pasar toda o casi toda la luz.

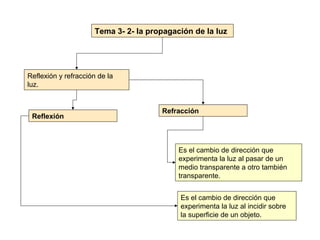

20. Tema 3- 2- la propagación de la luz
Reflexión y refracción de la
luz.
Refracción
Reflexión
Es el cambio de dirección que
experimenta la luz al pasar de un
medio transparente a otro también
transparente.
Es el cambio de dirección que
experimenta la luz al incidir sobre
la superficie de un objeto.

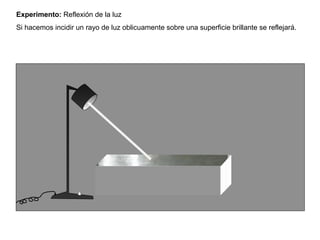

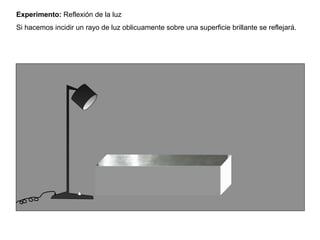

21. Experimento: Reflexión de la luz
Si hacemos incidir un rayo de luz oblicuamente sobre una superficie brillante se reflejará.

22. Experimento: Reflexión de la luz
Si hacemos incidir un rayo de luz oblicuamente sobre una superficie brillante se reflejará.

23. Experimento: Reflexión de la luz
Si hacemos incidir un rayo de luz oblicuamente sobre una superficie brillante se reflejará.

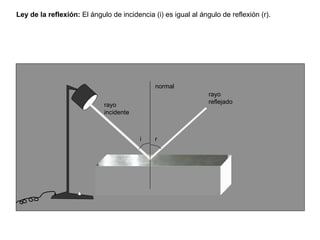

24. Ley de la reflexión: El ángulo de incidencia (i) es igual al ángulo de reflexión (r).
normal
rayo
rayo reflejado
incidente
i r

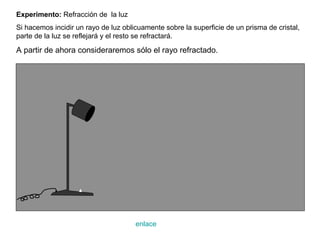

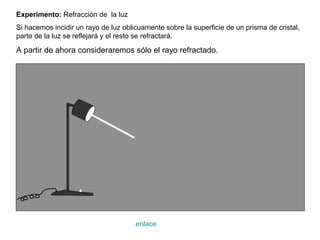

25. Experimento: Refracción de la luz
Si hacemos incidir un rayo de luz oblicuamente sobre la superficie de un prisma de cristal,
parte de la luz se reflejará y el resto se refractará.
A partir de ahora consideraremos sólo el rayo refractado.
enlace

26. Experimento: Refracción de la luz
Si hacemos incidir un rayo de luz oblicuamente sobre la superficie de un prisma de cristal,
parte de la luz se reflejará y el resto se refractará.
A partir de ahora consideraremos sólo el rayo refractado.
enlace

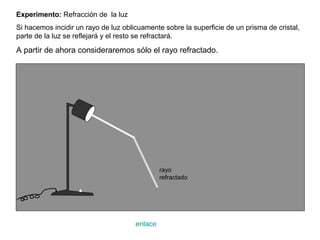

27. Experimento: Refracción de la luz
Si hacemos incidir un rayo de luz oblicuamente sobre la superficie de un prisma de cristal,
parte de la luz se reflejará y el resto se refractará.
A partir de ahora consideraremos sólo el rayo refractado.
rayo
refractado
enlace

28. Experimento: Refracción de la luz
Si hacemos incidir un rayo de luz oblicuamente sobre la superficie de un prisma de cristal,
parte de la luz se reflejará y el resto se refractará.
A partir de ahora consideraremos sólo el rayo refractado.
rayo
reflejado
rayo
refractado
enlace

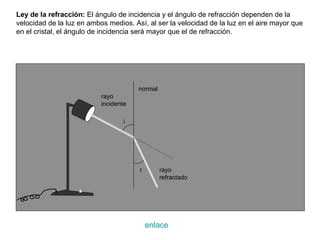

29. Ley de la refracción: El ángulo de incidencia y el ángulo de refracción dependen de la
velocidad de la luz en ambos medios. Así, al ser la velocidad de la luz en el aire mayor que
en el cristal, el ángulo de incidencia será mayor que el de refracción.
normal
rayo
incidente
i
r rayo
refractado
enlace

30. Ley de la refracción, explicación: Imaginemos que el rayo de luz es como un coche. Si el
coche pasa del asfalto de la carretera a una pista de arena, la rueda derecha, al pisar
antes la arena, se frenará respecto a la rueda izquierda y el coche torcerá hacia la
derecha. Lo mismo sucede con la luz al atravesar dos medios en los que viaja a velocidad
diferente.
asfalto
arena
enlace

31. Ley de la refracción, explicación: Imaginemos que el rayo de luz es como un coche. Si el
coche pasa del asfalto de la carretera a una pista de arena, la rueda derecha, al pisar
antes la arena, se frenará respecto a la rueda izquierda y el coche torcerá hacia la
derecha. Lo mismo sucede con la luz al atravesar dos medios en los que viaja a velocidad
diferente.
asfalto
arena
enlace

32. Ley de la refracción, explicación: Imaginemos que el rayo de luz es como un coche. Si el
coche pasa del asfalto de la carretera a una pista de arena, la rueda derecha, al pisar
antes la arena, se frenará respecto a la rueda izquierda y el coche torcerá hacia la
derecha. Lo mismo sucede con la luz al atravesar dos medios en los que viaja a velocidad
diferente.
asfalto
arena
enlace

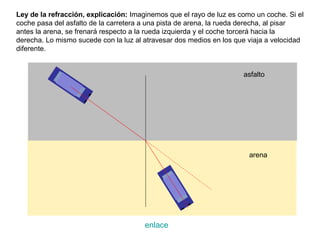

33. Ley de la refracción, explicación: Imaginemos que el rayo de luz es como un coche. Si el
coche pasa del asfalto de la carretera a una pista de arena, la rueda derecha, al pisar
antes la arena, se frenará respecto a la rueda izquierda y el coche torcerá hacia la
derecha. Lo mismo sucede con la luz al atravesar dos medios en los que viaja a velocidad
diferente.
asfalto
arena
enlace

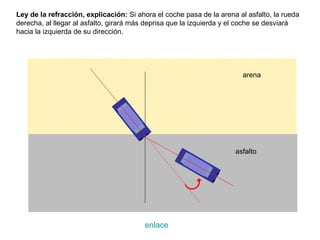

34. Ley de la refracción, explicación: Si ahora el coche pasa de la arena al asfalto, la rueda
derecha, al llegar al asfalto, girará más deprisa que la izquierda y el coche se desviará
hacia la izquierda de su dirección.
arena
asfalto
enlace

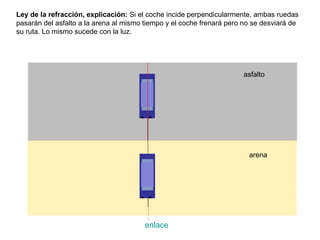

35. Ley de la refracción, explicación: Si el coche incide perpendicularmente, ambas ruedas
pasarán del asfalto a la arena al mismo tiempo y el coche frenará pero no se desviará de
su ruta. Lo mismo sucede con la luz.
asfalto
arena
enlace

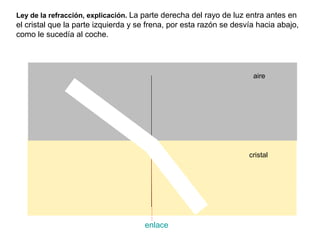

36. Ley de la refracción, explicación. La parte derecha del rayo de luz entra antes en
el cristal que la parte izquierda y se frena, por esta razón se desvía hacia abajo,
como le sucedía al coche.
aire
cristal
enlace

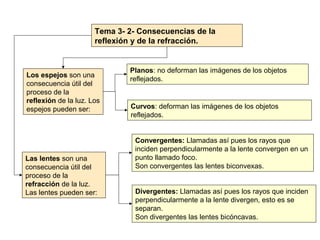

37. Tema 3- 2- Consecuencias de la
reflexión y de la refracción.
Planos: no deforman las imágenes de los objetos
Los espejos son una
reflejados.
consecuencia útil del
proceso de la
reflexión de la luz. Los
espejos pueden ser: Curvos: deforman las imágenes de los objetos
reflejados.
Convergentes: Llamadas así pues los rayos que
inciden perpendicularmente a la lente convergen en un
Las lentes son una punto llamado foco.
consecuencia útil del Son convergentes las lentes biconvexas.
proceso de la
refracción de la luz.
Las lentes pueden ser: Divergentes: Llamadas así pues los rayos que inciden
perpendicularmente a la lente divergen, esto es se
separan.
Son divergentes las lentes bicóncavas.

38. Consecuencias de la reflexión: Los espejos son una consecuencia del proceso de
reflexión de la luz.
espejo

39. Consecuencias de la reflexión: Los espejos son una consecuencia del proceso de
reflexión de la luz.
espejo

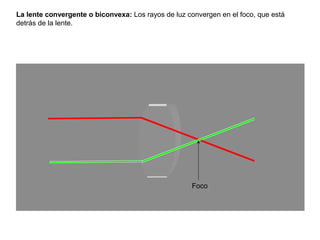

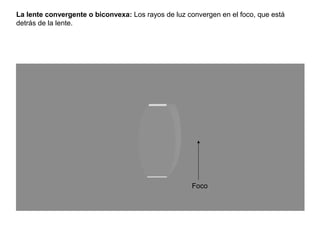

40. La lente convergente o biconvexa: Los rayos de luz convergen en el foco, que está
detrás de la lente.
Foco

41. La lente convergente o biconvexa: Los rayos de luz convergen en el foco, que está
detrás de la lente.
Foco

42. La lente divergente o bicóncava: Los rayos de luz divergen a partir del foco que se
encuentra delante de la lente.
Foco

43. La lente divergente o bicóncava: Los rayos de luz divergen a partir del foco que se
encuentra delante de la lente.
Foco

44. 3-3 la dispersión de la luz:
el color
http://mimosa.cnice.mecd.es/~erodri22/index.htm

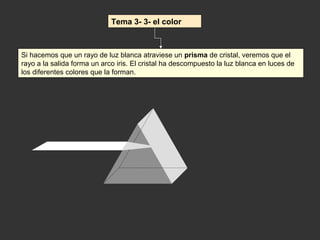

45. Tema 3- 3- el color
Si hacemos que un rayo de luz blanca atraviese un prisma de cristal, veremos que el
rayo a la salida forma un arco iris. El cristal ha descompuesto la luz blanca en luces de
los diferentes colores que la forman.

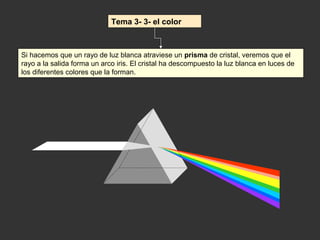

46. Tema 3- 3- el color
Si hacemos que un rayo de luz blanca atraviese un prisma de cristal, veremos que el
rayo a la salida forma un arco iris. El cristal ha descompuesto la luz blanca en luces de
los diferentes colores que la forman.

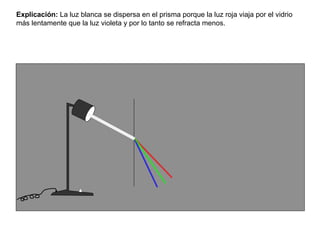

47. Explicación: La luz blanca se dispersa en el prisma porque la luz roja viaja por el vidrio
más lentamente que la luz violeta y por lo tanto se refracta menos.

48. Explicación: La luz blanca se dispersa en el prisma porque la luz roja viaja por el vidrio
más lentamente que la luz violeta y por lo tanto se refracta menos.

49. Explicación: La luz blanca se dispersa en el prisma porque la luz roja viaja por el vidrio
más lentamente que la luz violeta y por lo tanto se refracta menos.

50. Explicación: La luz blanca se dispersa en el prisma porque la luz roja viaja por el vidrio
más lentamente que la luz violeta y por lo tanto se refracta menos.

51. Explicación: La luz blanca se dispersa en el prisma porque la luz roja viaja por el vidrio
más lentamente que la luz violeta y por lo tanto se refracta menos.

52. Arco iris: Las gotas de lluvia descomponen la luz del sol formando el arco iris.

53. Tema 3- 3- el color
El espectro de la luz: los colores del arco iris.
Onda corta Onda larga
400nm 700nm
más energía menos energía

54. Tema 3- 3- el color

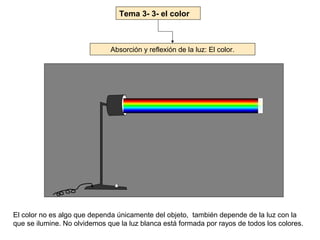

Absorción y reflexión de la luz: El color.
El color no es algo que dependa únicamente del objeto, también depende de la luz con la
que se ilumine. No olvidemos que la luz blanca está formada por rayos de todos los colores.

55. Tema 3- 3- el color
Absorción y reflexión de la luz: El color.
El color no es algo que dependa únicamente del objeto, también depende de la luz con la
que se ilumine. No olvidemos que la luz blanca está formada por rayos de todos los colores.

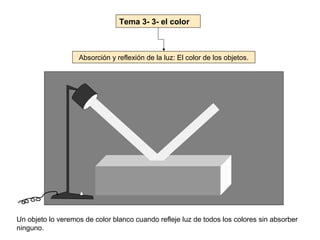

56. Tema 3- 3- el color
Absorción y reflexión de la luz: El color de los objetos.
Un objeto lo veremos de color blanco cuando refleje luz de todos los colores sin absorber
ninguno.

57. Tema 3- 3- el color
Absorción y reflexión de la luz: El color de los objetos.
Un objeto lo veremos de color blanco cuando refleje luz de todos los colores sin absorber
ninguno.

58. Tema 3- 3- el color
Absorción y reflexión de la luz: El color de los objetos.
Un objeto lo veremos de color negro cuando absorba la luz de todos los colores sin reflejar
ninguno. La luz absorbida se transforma en energía calorífica.

59. Tema 3- 3- el color
Absorción y reflexión de la luz: El color de los objetos.
Un objeto lo veremos de color verde cuando refleje la luz de color verde y absorba las
demás.

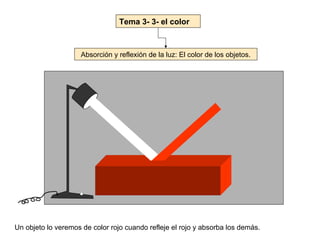

60. Tema 3- 3- el color
Absorción y reflexión de la luz: El color de los objetos.
Un objeto lo veremos de color rojo cuando refleje el rojo y absorba los demás.

61. Tema 3- 3- el color
Absorción y reflexión de la luz: El color de los objetos.
Los tomates rojos son de color rojo, cuando se les ilumina con luz blanca, porque absorben
las diferentes longitudes de onda del blanco y reflejan el rojo.

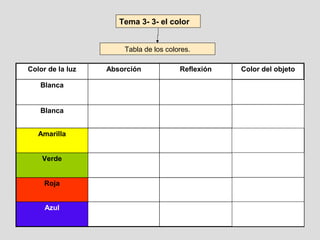

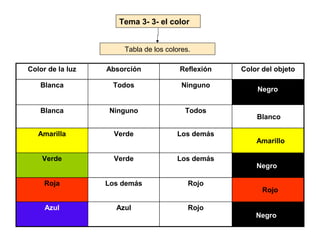

62. Tema 3- 3- el color
Tabla de los colores.
Color de la luz Absorción Reflexión Color del objeto
Blanca
Blanca
Amarilla
Verde
Roja
Azul

63. Tema 3- 3- el color
Tabla de los colores.
Color de la luz Absorción Reflexión Color del objeto
Blanca Todos Ninguno
Negro
Blanca Ninguno Todos
Blanco
Amarilla Verde Los demás
Amarillo
Verde Verde Los demás
Negro
Roja Los demás Rojo
Rojo
Azul Azul Rojo
Negro

64. mezclas de luces de
colores:
la mezcla aditiva

65. Tema 3- 3- el color

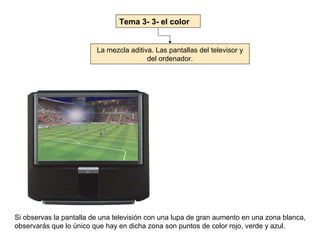

La mezcla aditiva. Las pantallas del televisor y
del ordenador.
Si observas la pantalla de una televisión con una lupa de gran aumento en una zona blanca,
observarás que lo único que hay en dicha zona son puntos de color rojo, verde y azul.

66. Tema 3- 3- el color
La mezcla aditiva. Las pantallas del televisor y
del ordenador.
Si observas la pantalla de una televisión con una lupa de gran aumento en una zona blanca,
observarás que lo único que hay en dicha zona son puntos de color rojo, verde y azul.

67. Tema 3- 3- el color

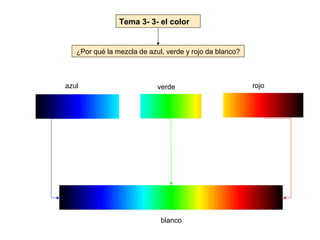

¿Por qué la mezcla de azul, verde y rojo da blanco?
azul verde rojo
blanco

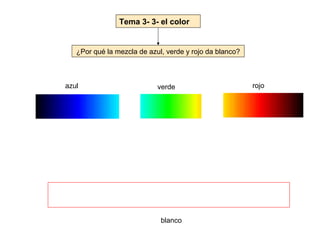

68. Tema 3- 3- el color
¿Por qué la mezcla de azul, verde y rojo da blanco?
azul verde rojo
blanco

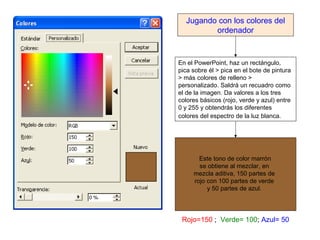

69. Jugando con los colores del
ordenador
En el PowerPoint, haz un rectángulo,
pica sobre él > pica en el bote de pintura
> más colores de relleno >
personalizado. Saldrá un recuadro como
el de la imagen. Da valores a los tres
colores básicos (rojo, verde y azul) entre
0 y 255 y obtendrás los diferentes
colores del espectro de la luz blanca.
Este tono de color marrón
se obtiene al mezclar, en
mezcla aditiva, 150 partes de
rojo con 100 partes de verde
y 50 partes de azul.
Rojo=150 ; Verde= 100; Azul= 50

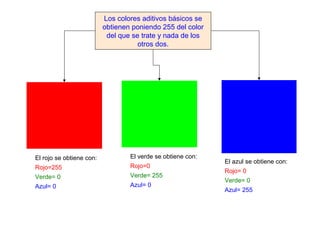

70. Los colores aditivos básicos se
obtienen poniendo 255 del color
del que se trate y nada de los
otros dos.
El rojo se obtiene con: El verde se obtiene con:
El azul se obtiene con:
Rojo=255 Rojo=0
Rojo= 0
Verde= 0 Verde= 255
Verde= 0
Azul= 0 Azul= 0
Azul= 255

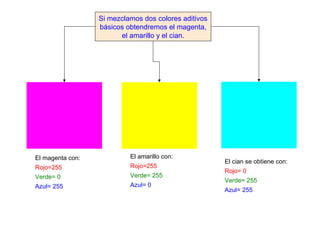

71. Si mezclamos dos colores aditivos
básicos obtendremos el magenta,
el amarillo y el cian.
El magenta con: El amarillo con:
El cian se obtiene con:
Rojo=255 Rojo=255
Rojo= 0
Verde= 0 Verde= 255
Verde= 255
Azul= 255 Azul= 0
Azul= 255

72. La mezcla de los tres da el blanco.
El negro se obtiene, lógicamente,
si no ponemos luz de ningún
color. Los grises, poniendo menos
de cada color.
Rojo=255 Rojo=150 Rojo= 0
Verde= 255 Verde= 150 Verde= 0
Azul= 255 Azul= 150 Azul= 0
Esto es, con todos los
colores. Esto es, con nada de
color.

73. Mezcla aditiva de colores: es la que se obtiene al mezclar luces de diferentes
colores, como sucede en la pantalla del televisor.

74. mezclas de pigmentos:
la mezcla sustractiva

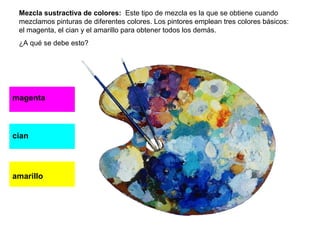

75. Mezcla sustractiva de colores: Este tipo de mezcla es la que se obtiene cuando
mezclamos pinturas de diferentes colores. Los pintores emplean tres colores básicos:
el magenta, el cian y el amarillo para obtener todos los demás.
¿A qué se debe esto?
magenta
cian
amarillo

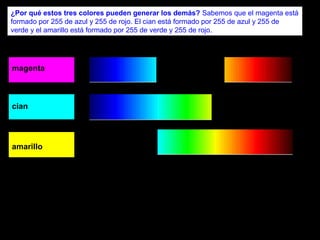

76. ¿Por qué estos tres colores pueden generar los demás? Sabemos que el magenta está
formado por 255 de azul y 255 de rojo. El cian está formado por 255 de azul y 255 de
verde y el amarillo está formado por 255 de verde y 255 de rojo.
magenta
cian
amarillo

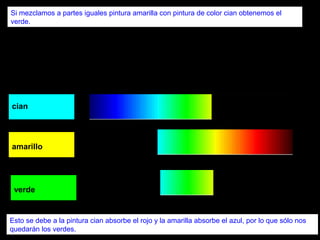

77. Si mezclamos a partes iguales pintura amarilla con pintura de color cian obtenemos el
verde.
cian
amarillo
verde
Esto se debe a la pintura cian absorbe el rojo y la amarilla absorbe el azul, por lo que sólo nos
quedarán los verdes.

78. ¿Qué pasará si mezclamos magenta y cian?
magenta
cian
azul
El magenta absorbe el verde y el cian absorbe el rojo, por lo que sólo nos quedará el azul.

79. Conclusión: en la mezcla sustractiva se produce el color que es común a las pinturas de
los dos colores que se mezclan, pues la pintura de cada uno de ellos absorbe el color no
común.
Mezcla de magenta y cian.
magenta
cian

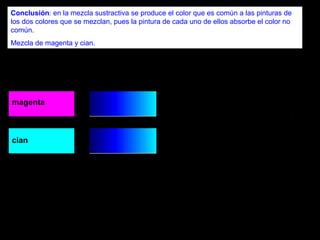

80. Conclusión: en la mezcla sustractiva se produce el color que es común a las pinturas de
los dos colores que se mezclan, pues la pintura de cada uno de ellos absorbe el color no
común.
Mezcla de magenta y cian.
magenta
cian

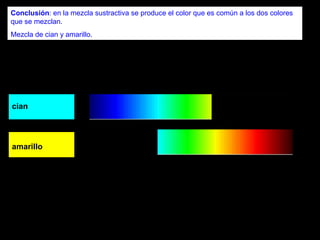

81. Conclusión: en la mezcla sustractiva se produce el color que es común a los dos colores
que se mezclan.
Mezcla de cian y amarillo.
cian
amarillo

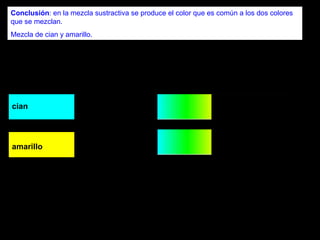

82. Conclusión: en la mezcla sustractiva se produce el color que es común a los dos colores
que se mezclan.
Mezcla de cian y amarillo.
cian
amarillo

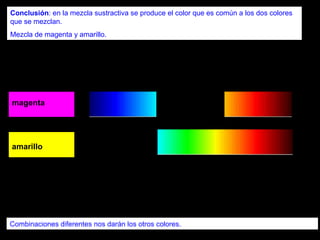

83. Conclusión: en la mezcla sustractiva se produce el color que es común a los dos colores
que se mezclan.
Mezcla de magenta y amarillo.
magenta
amarillo
Combinaciones diferentes nos darán los otros colores.

84. Conclusión: en la mezcla sustractiva se produce el color que es común a los dos colores
que se mezclan.
Mezcla de magenta y amarillo.
magenta
amarillo
Combinaciones diferentes nos darán los otros colores.

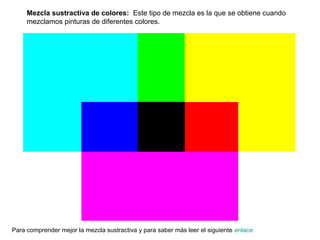

85. Mezcla sustractiva de colores: Este tipo de mezcla es la que se obtiene cuando
mezclamos pinturas de diferentes colores.
Para comprender mejor la mezcla sustractiva y para saber más leer el siguiente enlace

86. Mezcla aditiva Mezcla sustractiva
http://www.edu.aytolacoruna.es/aula/fisica/fisicaInteractiva/color/Colores_M_Aditiva.htm

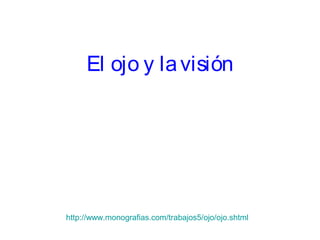

87. El ojo y la visión
http://www.monografias.com/trabajos5/ojo/ojo.shtml

88. pupila
iris
http://www.monografias.com/trabajos5/ojo/Image968.gif

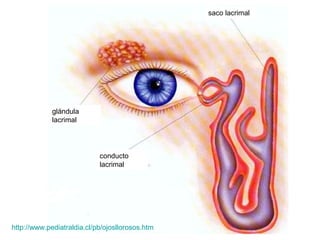

89. saco lacrimal
glándula
lacrimal
conducto
lacrimal
http://www.pediatraldia.cl/pb/ojosllorosos.htm

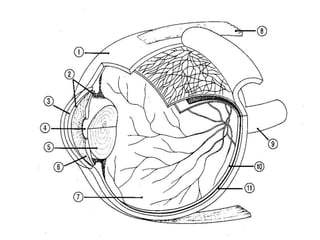

91. retina esclerótica
cristalino
nervio
córnea óptico
humor acuoso
humor vítreo

94. La miopía
córnea coroides esclerótica
iris
pupila
humor cristalino nervio
acuoso retina humor óptico
vítreo

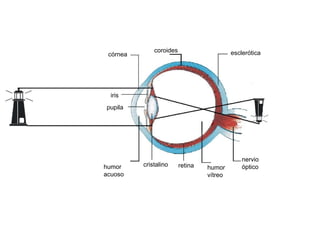

95. coroides esclerótica
córnea
iris
pupila
nervio
humor cristalino retina humor óptico
acuoso vítreo

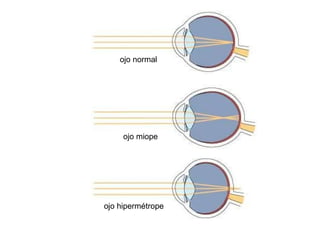

96. ojo normal
ojo miope
ojo hipermétrope

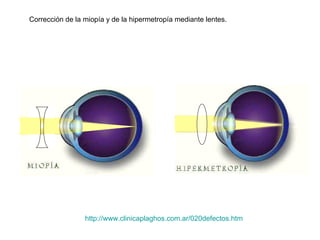

97. Corrección de la miopía y de la hipermetropía mediante lentes.
http://www.clinicaplaghos.com.ar/020defectos.htm
