Los medios de transmisión se dividen en guiados como el par trenzado, cable coaxial y fibra óptica, y no guiados como microondas y satélites. Los medios guiados tienen mayor velocidad de transmisión y capacidad pero menor alcance, mientras que los no guiados pueden cubrir mayores distancias pero ofrecen menor velocidad. La fibra óptica es el medio más avanzado al permitir velocidades de cientos de Gbps y distancias de decenas de km con bajas pérdidas.

1. Comunicaciones y Redes de Ordenadores Medios de transmisión

2. Características de los medios de transmisión Guiados - cable No guiados – sin cable Características y calidad determinadas por el medio y la señal Para los guiados, el medio es lo más importante. Para los no guiados, el ancho de banda abarcado por la antena es más importante La clave está en la velocidad de transmisión y la distancia.

3. Factores de diseño Ancho de banda Mayor ancho de banda da mayor velocidad de transmisión. Dificultades en la transmisión Atenuación Interferencias Número de receptores En medios guiados, más receptores (multipunto) introducen más atenuación

4. Espectro electromagnético

5. Medios de transmisión guiados Par trenzado Cable coaxial Fibra óptica

6. Par trenzado

7. Par trenzado - Aplicaciones Medio más común Red telefónica Entre domicilio y central local (bucle de abonado) Dentro de edificios A centralita privada de conmutación (PABX) En redes de área local (LAN) 10Mbps o 100Mbps

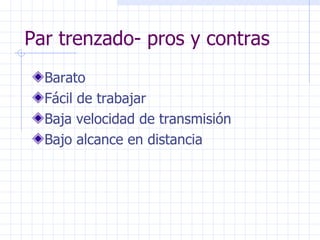

8. Par trenzado- pros y contras Barato Fácil de trabajar Baja velocidad de transmisión Bajo alcance en distancia

9. Par trenzado – características de transmisión Analógicas Amplificadores cada 5 km o 6 km Digitales Utiliza señales analógicas o digitales Repetidores cada 2 km o 3 km Distancia limitada Ancho de banda limitado (1MHz) Velocidad de transmisión limitada (100MHz) Susceptible a interferencias y ruido

10. Par trenzado – apantallado y no apantallado Par trenzado no apantallado (UTP) Cable telefónico ordinario Más barato Más fácil de instalar Sufre interferencias electormagnéticas externas Par trenzado apantallado (STP) Malla metálica que reduce las interferencias Más caro Más duro de manejar (grueso, pesado)

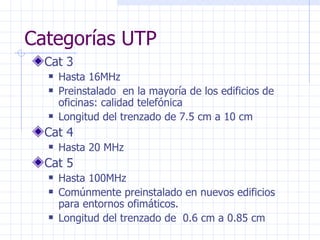

11. Categorías UTP Cat 3 Hasta 16MHz Preinstalado en la mayoría de los edificios de oficinas: calidad telefónica Longitud del trenzado de 7.5 cm a 10 cm Cat 4 Hasta 20 MHz Cat 5 Hasta 100MHz Comúnmente preinstalado en nuevos edificios para entornos ofimáticos. Longitud del trenzado de 0.6 cm a 0.85 cm

12. Diafonía cercana al extremo Acoplamiento de señal de uno a otro par El acoplamiento tiene lugar cuando la señal transmitida en el enlace se acopla en un par cercano de recepción

13. Atenuación en medios guiados

14. Comparativa UTP vs STP

15. Cable coaxial

16. Aplicaciones del cable coaxial Medio más versátil Distribución de televisión Servicio a áreas remotas Televisión por cable Telefonía de larga distancia Puede transportar 10.000 llamadas de voz simultáneamente Se reemplazará por fibra óptica Enlaces cortos con periféricos de ordenadores Redes de área local

17. Cable Coaxial – Características de transmisión Analógicas Amplificadores cada pocos km Más alejados a frecuencias más altas Hasta 500MHz Digitales Repetidor cada 1 km Más cercanos para mayor velocidad de transmisión

18. Fibra óptica

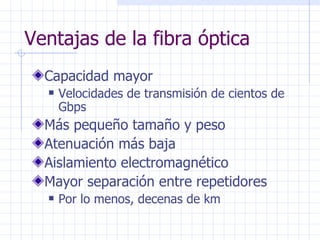

19. Ventajas de la fibra óptica Capacidad mayor Velocidades de transmisión de cientos de Gbps Más pequeño tamaño y peso Atenuación más baja Aislamiento electromagnético Mayor separación entre repetidores Por lo menos, decenas de km

20. Aplicaciones de la fibra óptica Líneas troncales de larga distancia Líneas troncales metropolitanas Líneas troncales de acceso rural Bucles de abonado Redes de área local

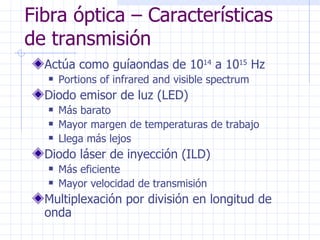

21. Fibra óptica – Características de transmisión Actúa como guíaondas de 10 14 a 10 15 Hz Portions of infrared and visible spectrum Diodo emisor de luz (LED) Más barato Mayor margen de temperaturas de trabajo Llega más lejos Diodo láser de inyección (ILD) Más eficiente Mayor velocidad de transmisión Multiplexación por división en longitud de onda

22. Modos de transmisión en fibra óptica

23. Transmisión sin cables Medios no guiados Transmisión y recepción vía antena Direccional Energía electromagnética concentrada en un haz Se requiere perfecta alineación Omnidireccional La señal se dispersa en todas direcciones Puede ser recibida simultánemente por muchas antenas

24. Frecuencias de transmisión no guiada 2GHz a 40GHz Microondas Altamente direccionales De punto a punto Satélites 30MHz a 1GHz Omnidireccional Radiodifusión de radio y televisión 3 x 10 11 a 2 x 10 14 Infrarrojos Locales

25. Características de bandas no guiadas

26. Microondas terrestres Platos parabólicos Enfoque en haz estrecho Línea del horizonte: Concatenación de enlaces para largas distancias Mayores frecuencias dan mayores velocidades de transmisión

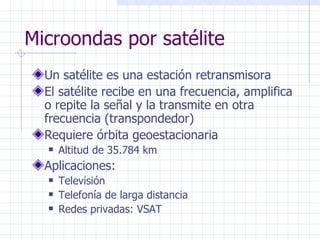

27. Microondas por satélite Un satélite es una estación retransmisora El satélite recibe en una frecuencia, amplifica o repite la señal y la transmite en otra frecuencia (transpondedor) Requiere órbita geoestacionaria Altitud de 35.784 km Aplicaciones: Televisión Telefonía de larga distancia Redes privadas: VSAT

28. Satélites geostacionarios

29. Satélites de baja y media órbita

30. Cobertura típica de satélites GEO

31. Configuraciones vía satélite Enlace punto a punto Enlace de difusión

32. Configuración VSAT

33. Operación TDMA-FAMA

34. Operación TDMA-SS

35. Radiodifusión Omnidireccional Radio en FM Televisión en UHF y VHF Línea del horizonte Sufren interferencias multitrayectoria Reflexiones en tierra, mar u objetos

36. Infrarrojos Modulan luz infrarroja no coherente Línea de rayo (o reflexión) Confinado entre paredes Ejemplos: control remoto de TV, puerto de infrarrojos
