Este documento describe los operadores lógicos de la álgebra booleana, incluyendo AND, OR, NOT, NAND, NOR, XOR y XNOR. Explica sus nombres, símbolos, tablas de verdad, circuitos equivalentes y diagramas de tiempos. También cubre las leyes y teoremas del álgebra booleana como la conmutatividad, asociatividad y distributividad de los operadores.

1. Álgebra Booleana

2. Operadores LógicosOperadores Lógicos
•And
•Or
•Not
•Nand
•Nor
•Exor
•Exnor
• Nombre
• Característica
• Símbolo
• Expresión Matemática
• Tabla de verdad
• Circuito Equivalente
• Diagrama de Tiempos

3. Nombre AND OR NOT
Característica Condición Alternativa Negar
Símbolo
Expresión
Matemática S=AB S=A+B S=A
Tabla de
Verdad
Circuito
eléctrico
equivalente
Diagrama
de
Tiempos
? ? ?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?

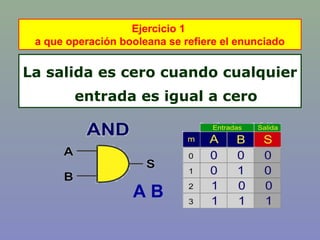

4. Ejercicio 1
a que operación booleana se refiere el enunciado
La salida es cero cuando cualquier
entrada es igual a cero
A B

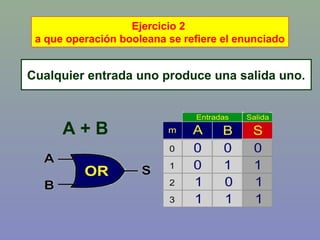

5. Cualquier entrada uno produce una salida uno.
Ejercicio 2
a que operación booleana se refiere el enunciado
A + B

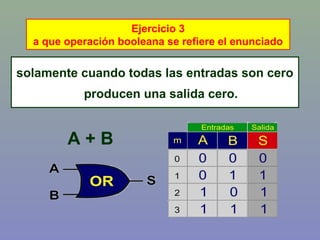

6. solamente cuando todas las entradas son cero
producen una salida cero.
Ejercicio 3
a que operación booleana se refiere el enunciado
A + B

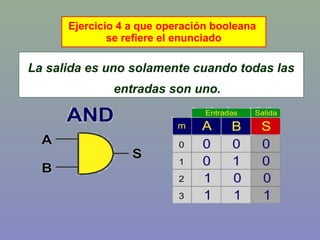

7. La salida es uno solamente cuando todas las
entradas son uno.
Ejercicio 4 a que operación booleana
se refiere el enunciado

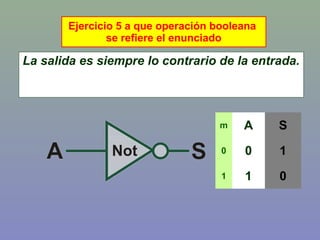

8. La salida es siempre lo contrario de la entrada.
Ejercicio 5 a que operación booleana
se refiere el enunciado
m A S
0 0 1
1 1 0

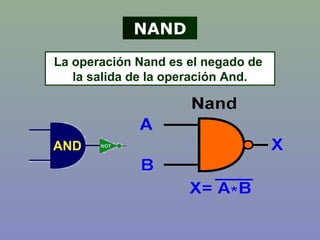

9. NAND
La operación Nand es el negado de
la salida de la operación And.

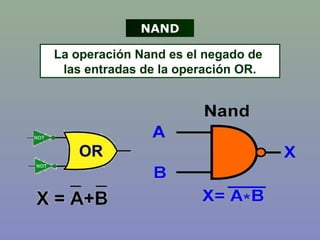

10. La operación Nand es el negado de
las entradas de la operación OR.
NAND

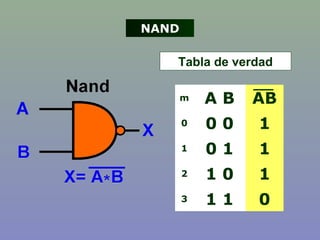

11. Tabla de verdad
m A B AB
0 0 0 1
1 0 1 1
2 1 0 1
3 1 1 0
NAND

12. Circuito Eléctrico equivalente
m A B AB
0 0 0 1
1 0 1 1
2 1 0 1
3 1 1 0
NAND

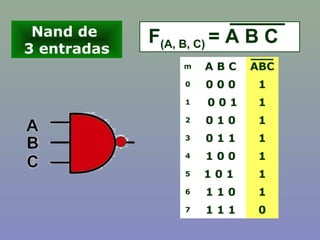

13. Nand de
3 entradas
F(A, B, C) = A B C
m A B C ABC
0 0 0 0 1
1 0 0 1 1
2 0 1 0 1
3 0 1 1 1
4 1 0 0 1
5 1 0 1 1
6 1 1 0 1
7 1 1 1 0

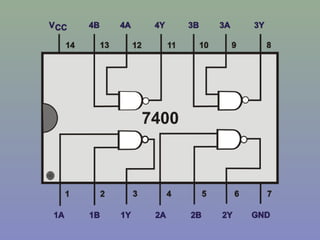

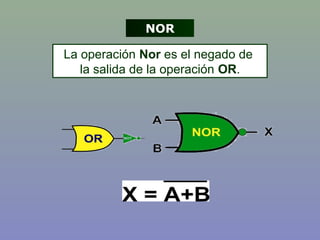

15. La operación Nor es el negado de
la salida de la operación OR.
NOR

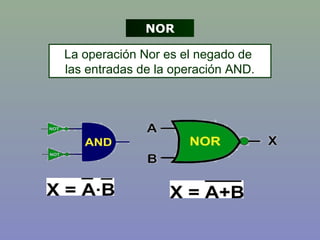

16. La operación Nor es el negado de
las entradas de la operación AND.
NOR

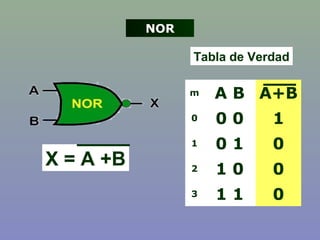

17. Tabla de Verdad
m A B A+B
0 0 0 1
1 0 1 0
2 1 0 0
3 1 1 0
NOR
X = A +B

18. Circuito eléctrico equivalente
m A B A+B
0 0 0 1
1 0 1 0
2 1 0 0
3 1 1 0
NOR

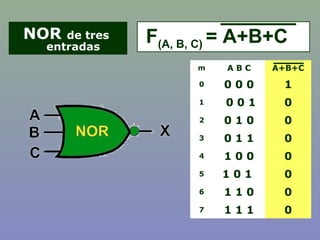

19. NOR de tres
entradas
m A B C A+B+C
0 0 0 0 1
1 0 0 1 0
2 0 1 0 0
3 0 1 1 0
4 1 0 0 0
5 1 0 1 0
6 1 1 0 0
7 1 1 1 0
F(A, B, C) = A+B+C

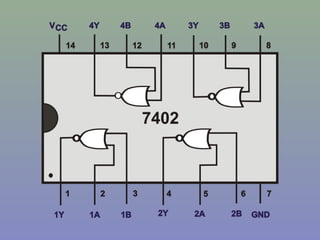

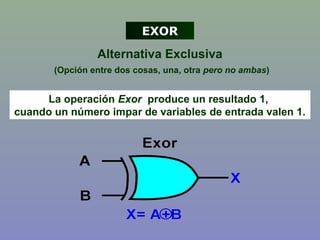

21. Alternativa Exclusiva
(Opción entre dos cosas, una, otra pero no ambas)
EXOR
La operación Exor produce un resultado 1,
cuando un número impar de variables de entrada valen 1.

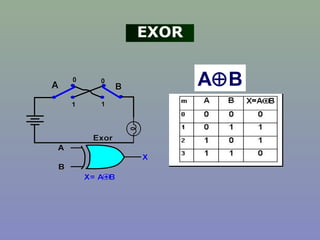

22. A⊕B
EXOR

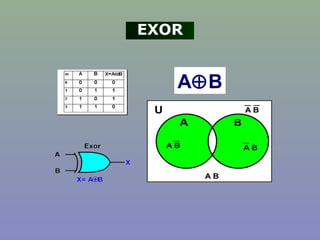

23. A⊕B
EXOR

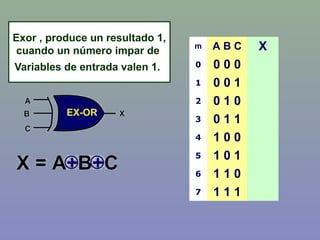

24. Exor , produce un resultado 1,
cuando un número impar de
Variables de entrada valen 1.
m A B C X
0 0 0 0
1 0 0 1
2 0 1 0
3 0 1 1
4 1 0 0
5 1 0 1
6 1 1 0
7 1 1 1

25. m A B C X
0 0 0 0
1 0 0 1 1
2 0 1 0
3 0 1 1
4 1 0 0
5 1 0 1
6 1 1 0
7 1 1 1
Exor , produce un resultado 1,
cuando un número impar de
Variables de entrada valen 1.

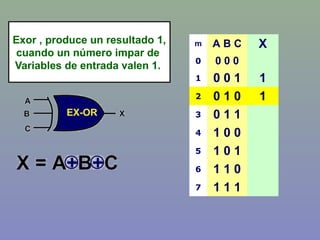

26. m A B C X
0 0 0 0
1 0 0 1 1
2 0 1 0 1
3 0 1 1
4 1 0 0
5 1 0 1
6 1 1 0
7 1 1 1
Exor , produce un resultado 1,
cuando un número impar de
Variables de entrada valen 1.

27. m A B C X
0 0 0 0
1 0 0 1 1
2 0 1 0 1
3 0 1 1
4 1 0 0 1
5 1 0 1
6 1 1 0
7 1 1 1
Exor , produce un resultado 1,
cuando un número impar de
Variables de entrada valen 1.

28. m A B C X
0 0 0 0
1 0 0 1 1
2 0 1 0 1
3 0 1 1
4 1 0 0 1
5 1 0 1
6 1 1 0
7 1 1 1 1
Exor , produce un resultado 1,
cuando un número impar de
Variables de entrada valen 1.

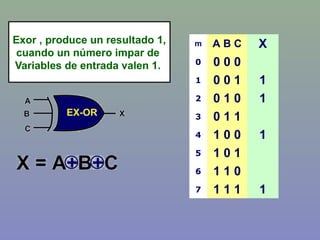

29. m A B C X
0 0 0 0
1 0 0 1 1
2 0 1 0 1
3 0 1 1
4 1 0 0 1
5 1 0 1
6 1 1 0
7 1 1 1 1
Exor , produce un resultado 1,
cuando un número impar de
Variables de entrada valen 1.

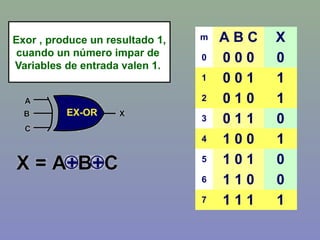

30. m A B C X
0 0 0 0 0
1 0 0 1 1
2 0 1 0 1
3 0 1 1 0
4 1 0 0 1
5 1 0 1 0
6 1 1 0 0
7 1 1 1 1
Exor , produce un resultado 1,
cuando un número impar de
Variables de entrada valen 1.

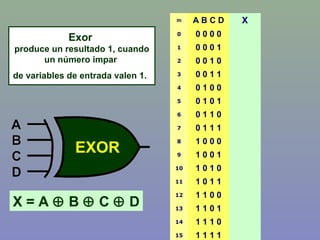

31. Exor
produce un resultado 1, cuando
un número impar
de variables de entrada valen 1.
m A B C D X
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
10 1 0 1 0
11 1 0 1 1
12 1 1 0 0
13 1 1 0 1
14 1 1 1 0
15 1 1 1 1
X = A ⊕ B ⊕ C ⊕ D

32. Exor
produce un resultado 1, cuando
un número impar
de variables de entrada valen 1.
m A B C D X
0 0 0 0 0
1 0 0 0 1 1
2 0 0 1 0 1
3 0 0 1 1
4 0 1 0 0 1
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1 1
8 1 0 0 0 1
9 1 0 0 1
10 1 0 1 0
11 1 0 1 1 1
12 1 1 0 0
13 1 1 0 1 1
14 1 1 1 0 1
15 1 1 1 1
X = A ⊕ B ⊕ C ⊕ D

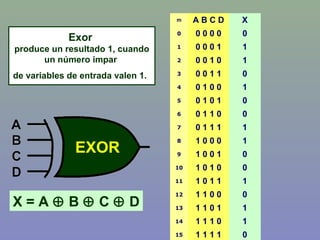

33. Exor
produce un resultado 1, cuando
un número impar
de variables de entrada valen 1.
m A B C D X
0 0 0 0 0 0
1 0 0 0 1 1
2 0 0 1 0 1
3 0 0 1 1 0
4 0 1 0 0 1
5 0 1 0 1 0
6 0 1 1 0 0
7 0 1 1 1 1
8 1 0 0 0 1
9 1 0 0 1 0
10 1 0 1 0 0
11 1 0 1 1 1
12 1 1 0 0 0
13 1 1 0 1 1
14 1 1 1 0 1
15 1 1 1 1 0
X = A ⊕ B ⊕ C ⊕ D

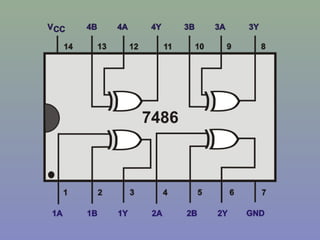

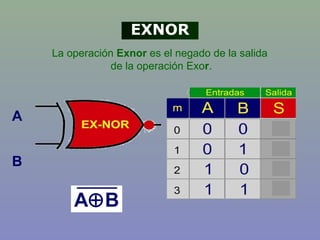

35. La operación Exnor es el negado de la salida
de la operación Exor.
A⊕B
A
B
EXNOR

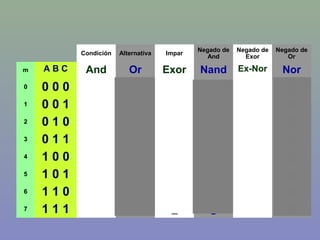

36. Condición Alternativa Impar
Negado de
And
Negado de
Exor
Negado de
Or
m A B C And Or Exor Nand Ex-Nor Nor
0 0 0 0 0 0 0 1 1 1
1 0 0 1 0 1 1 1 0 0
2 0 1 0 0 1 1 1 0 0
3 0 1 1 0 1 0 1 1 0
4 1 0 0 0 1 1 1 0 0
5 1 0 1 0 1 0 1 1 0
6 1 1 0 0 1 0 1 1 0
7 1 1 1 1 1 1 0 0 0

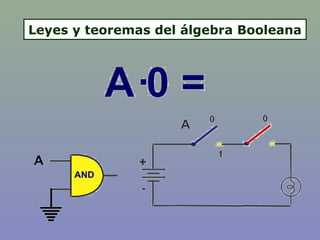

37. Leyes y teoremas del álgebra Booleana

38. Leyes y teoremas del álgebra Booleana

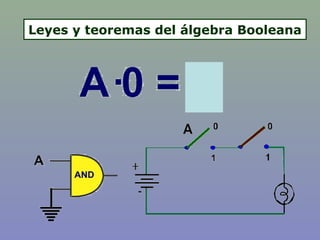

39. Leyes y teoremas del álgebra Booleana

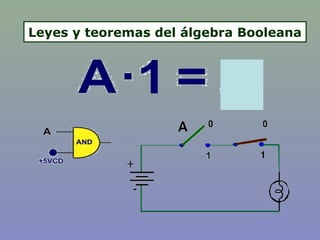

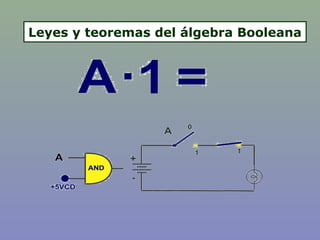

40. Leyes y teoremas del álgebra Booleana

41. Leyes y teoremas del álgebra Booleana

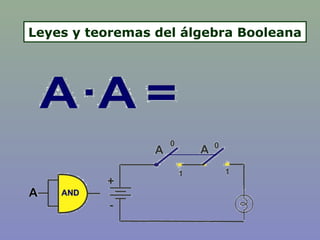

42. Leyes y teoremas del álgebra Booleana

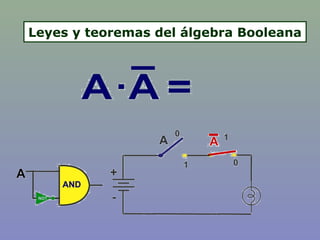

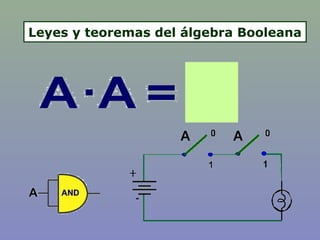

43. Leyes y teoremas del álgebra Booleana

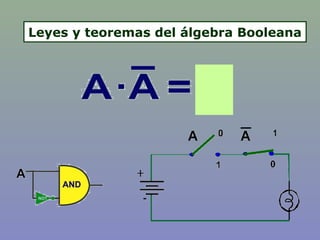

44. Leyes y teoremas del álgebra Booleana

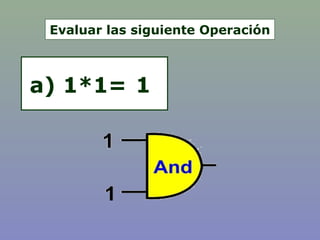

45. a) 1*1= 1
Evaluar las siguiente Operación

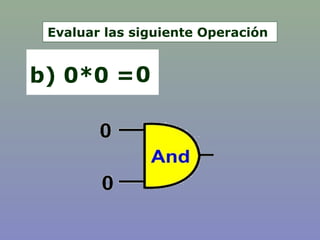

46. b) 0*0 =0
Evaluar las siguiente Operación

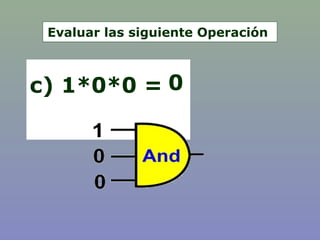

47. c) 1*0*0 = 0
Evaluar las siguiente Operación

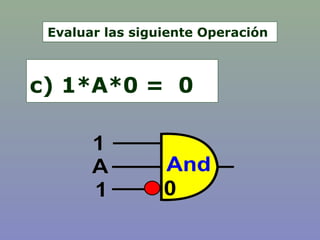

48. c) 1*A*0 = 0
Evaluar las siguiente Operación

49. Leyes y teoremas del álgebra Booleana

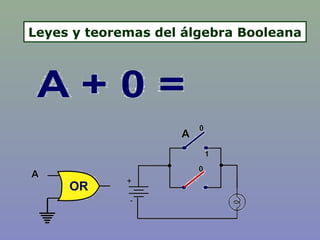

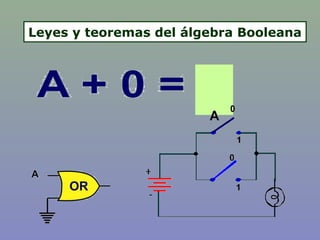

50. Leyes y teoremas del álgebra Booleana

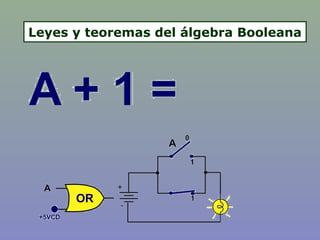

51. Leyes y teoremas del álgebra Booleana

52. Leyes y teoremas del álgebra Booleana

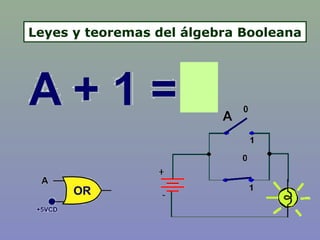

53. Leyes y teoremas del álgebra Booleana

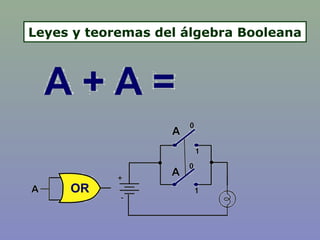

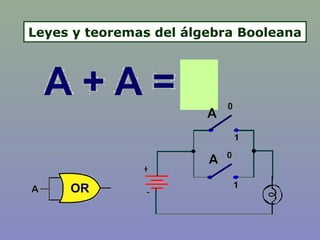

54. Leyes y teoremas del álgebra Booleana

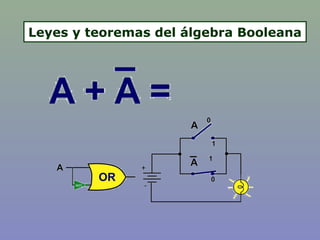

55. Leyes y teoremas del álgebra Booleana

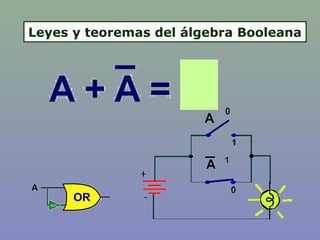

56. Leyes y teoremas del álgebra Booleana

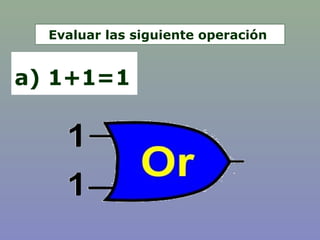

57. Evaluar las siguiente operación
a) 1+1=1

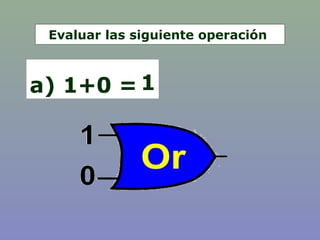

58. a) 1+0 =1
Evaluar las siguiente operación

59. a)0+0+0 =0
Evaluar las siguiente operación

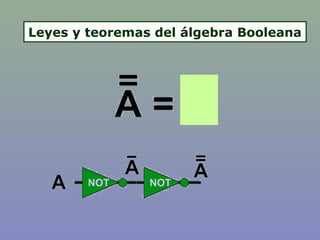

60. Leyes y teoremas del álgebra Booleana

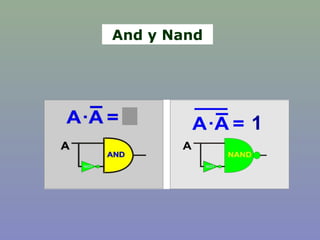

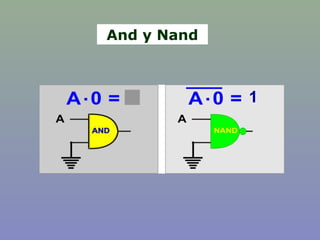

61. And y Nand
1

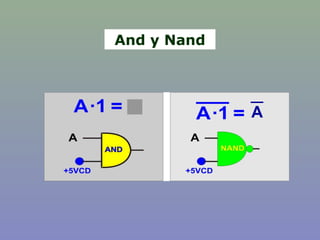

62. A
And y Nand

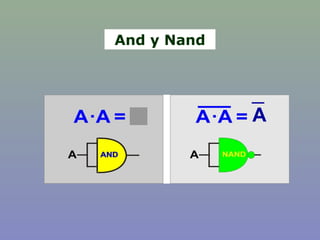

63. A
And y Nand

64. 1
And y Nand

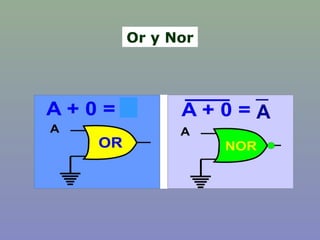

65. Or y Nor
A

66. 0
Or y Nor

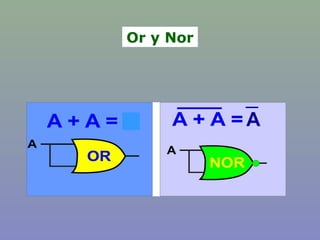

67. A
Or y Nor

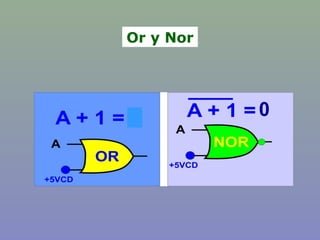

68. 0
Or y Nor

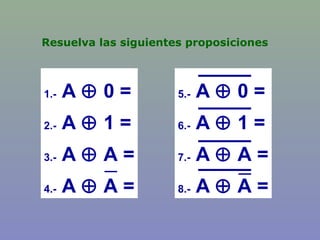

69. Resuelva las siguientes proposiciones
1.- A ⊕ 0 =
2.- A ⊕ 1 =
3.- A ⊕ A =
4.- A ⊕ A =
5.- A ⊕ 0 =
6.- A ⊕ 1 =
7.- A ⊕ A =
8.- A ⊕ A =

70. Propiedades
•Conmutativa
•Asociativa
•Distributiva
•Conmutativa
•Asociativa
•Distributiva

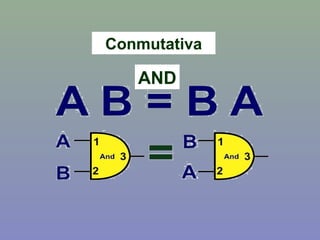

71. Conmutativa
AND

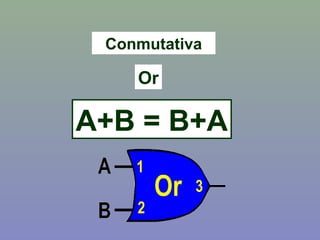

72. Conmutativa
Or
A+B = B+A

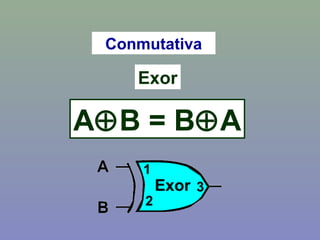

73. Conmutativa
Exor
A⊕B = B⊕A

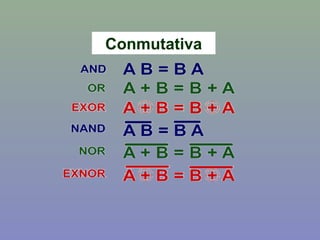

74. Conmutativa

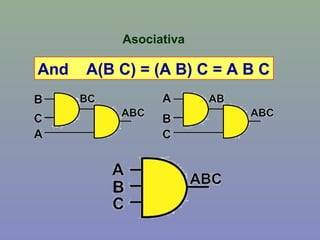

75. Asociativa
And A(B C) = (A B) C = A B C

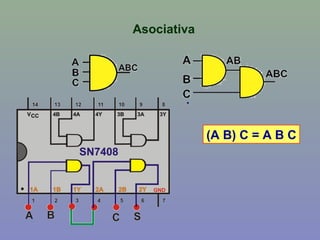

76. Asociativa
(A B) C = A B C

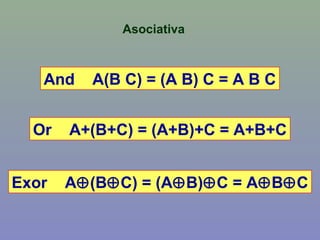

77. Asociativa
Or A+(B+C) = (A+B)+C = A+B+C
Exor A⊕(B⊕C) = (A⊕B)⊕C = A⊕B⊕C
And A(B C) = (A B) C = A B C

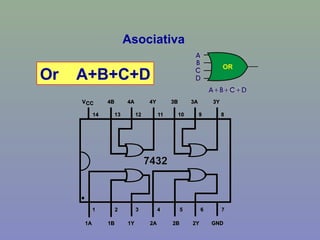

78. Asociativa
Or A+B+C+D

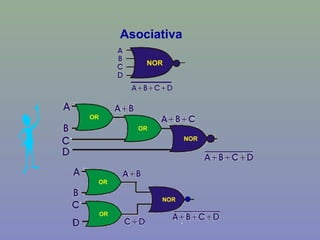

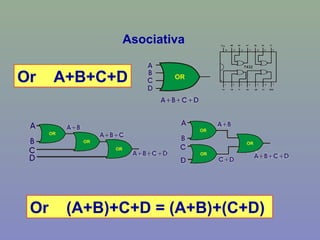

79. Asociativa
Or (A+B)+C+D = (A+B)+(C+D)
Or A+B+C+D

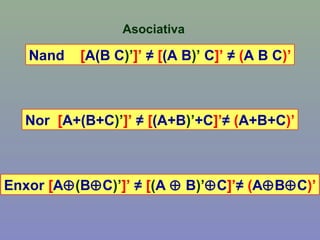

80. Asociativa
Nand [A(B C)’]’ ≠ [(A B)’ C]’ ≠ (A B C)’
Nor [A+(B+C)’]’ ≠ [(A+B)’+C]’≠ (A+B+C)’
Enxor [A⊕(B⊕C)’]’ ≠ [(A ⊕ B)’⊕C]’≠ (A⊕B⊕C)’

81. Asociativa

82. Distributiva

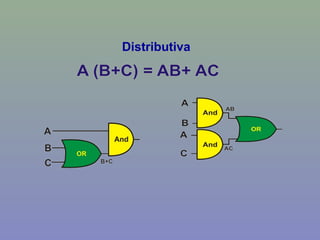

83. Distributiva

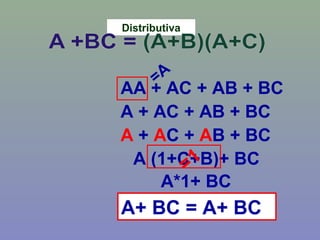

84. A + AC + AB + BC
Distributiva
AA + AC + AB + BC
=A
A + AC + AB + BC
A (1+C+B)+ BC=1
A*1+ BC
A+ BC = A+ BC

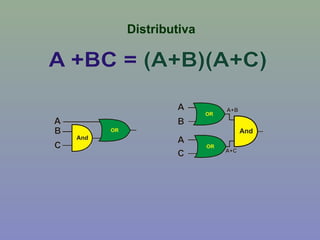

85. Distributiva

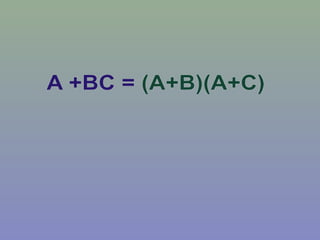

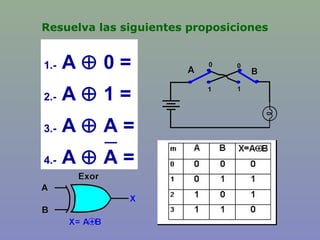

87. Resuelva las siguientes proposiciones
1.- A ⊕ 0 =
2.- A ⊕ 1 =
3.- A ⊕ A =
4.- A ⊕ A =
