1. ELECTRÓNICA DIGITAL
NOMBRES :DANIEL TARRILLO
TAPIA

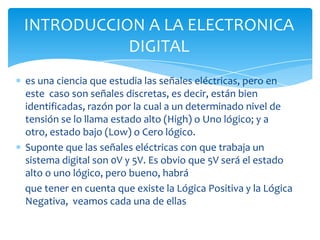

2. es una ciencia que estudia las señales eléctricas, pero en
este caso son señales discretas, es decir, están bien
identificadas, razón por la cual a un determinado nivel de
tensión se lo llama estado alto (High) o Uno lógico; y a
otro, estado bajo (Low) o Cero lógico.
Suponte que las señales eléctricas con que trabaja un
sistema digital son 0V y 5V. Es obvio que 5V será el estado
alto o uno lógico, pero bueno, habrá
que tener en cuenta que existe la Lógica Positiva y la Lógica
Negativa, veamos cada una de ellas
INTRODUCCION A LA ELECTRONICA
DIGITAL

3. Pueden adquirir infinitos valores entre dos extremos
cualquiera. La variación de la señal forma una grafica
continua.
Es un tipo de señal generadas por algún tipo
de fenómeno electromagnético y que es representable
por una función matemática continua en la que es
variable su amplitud y periodo (representando un dato
de información) en función del tiempo.
SEÑALES ANALOGICAS

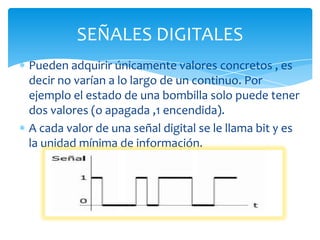

4. Pueden adquirir únicamente valores concretos , es
decir no varían a lo largo de un continuo. Por
ejemplo el estado de una bombilla solo puede tener
dos valores (o apagada ,1 encendida).
A cada valor de una señal digital se le llama bit y es
la unidad mínima de información.
SEÑALES DIGITALES

5. CRONOGRAMAS: Son
diagramas
señal-tiempo
ejemplos:
REPRESENTACIÓN DE LAS SEÑALESDIGITALES

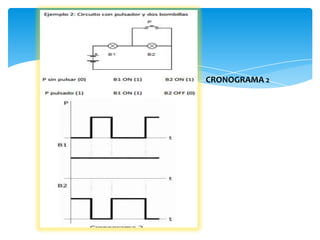

6. CRONOGRAMA 2

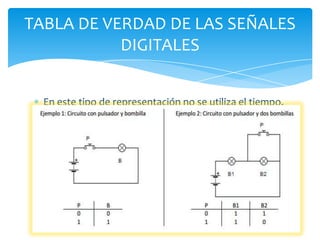

7. En este tipo de representación no se utiliza el tiempo.
Es una tabla en la que presentan las señales de
entrada así como las señales de salida que
corresponden a cada estado. Ejemplo:
TABLA DE VERDAD DE LAS SEÑALES
DIGITALES

9. Este sistema utiliza símbolos como 0,1,2,3,4,5,6,7,8,9.Este
sistema también tiene un valor posicional .Ejm:
8 esta en la unidad 8 unidades
3 esta en decenas 3 decenas 30 unidades
2 esta en centenas 2 centenas 200 unidades
SISTEMA DECIMAL

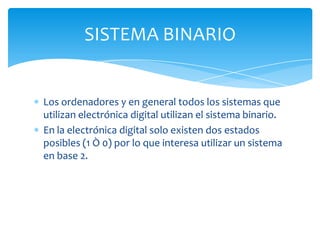

10. Los ordenadores y en general todos los sistemas que
utilizan electrónica digital utilizan el sistema binario.
En la electrónica digital solo existen dos estados
posibles (1 Ò 0) por lo que interesa utilizar un sistema
en base 2.
SISTEMA BINARIO

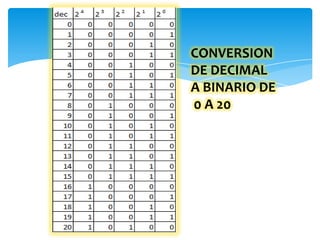

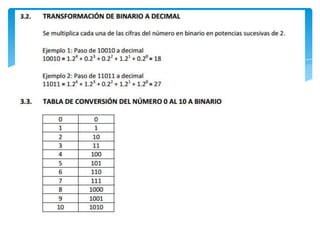

13. CONVERSION
DE DECIMAL
A BINARIO DE
0 A 20

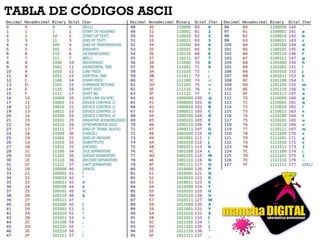

14. CODIGO ASCII

16. 蚜 La aritmética binaria es esencial en los
ordenadores y en muchos otros tipos de sistemas
digitales.
蚜 Para comprender los circuitos aritméticos es
necesario conocer los principios básicos de estas
operaciones.
ARITMETICA BINARIA

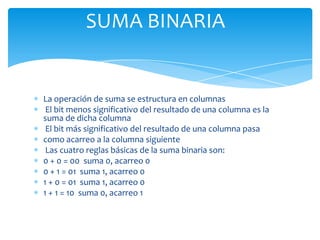

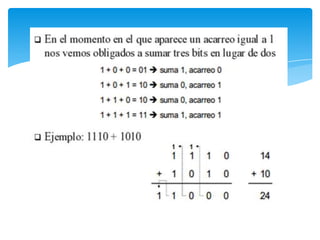

17. La operación de suma se estructura en columnas
El bit menos significativo del resultado de una columna es la
suma de dicha columna
El bit más significativo del resultado de una columna pasa
como acarreo a la columna siguiente
Las cuatro reglas básicas de la suma binaria son:
0 + 0 = 00 suma 0, acarreo 0
0 + 1 = 01 suma 1, acarreo 0
1 + 0 = 01 suma 1, acarreo 0
1 + 1 = 10 suma 0, acarreo 1
SUMA BINARIA

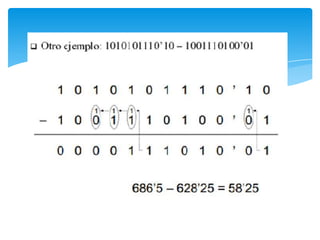

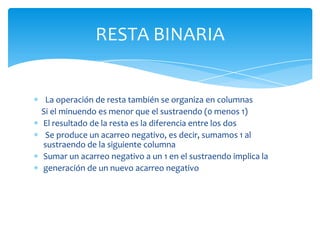

19. La operación de resta también se organiza en columnas
Si el minuendo es menor que el sustraendo (0 menos 1)
El resultado de la resta es la diferencia entre los dos
Se produce un acarreo negativo, es decir, sumamos 1 al
sustraendo de la siguiente columna
Sumar un acarreo negativo a un 1 en el sustraendo implica la
generación de un nuevo acarreo negativo
RESTA BINARIA

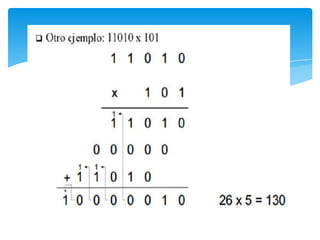

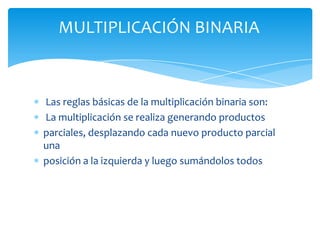

21. Las reglas básicas de la multiplicación binaria son:
La multiplicación se realiza generando productos
parciales, desplazando cada nuevo producto parcial
una
posición a la izquierda y luego sumándolos todos
MULTIPLICACIÓN BINARIA

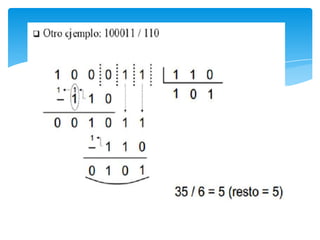

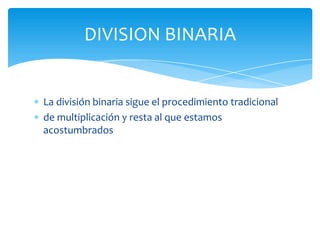

23. La división binaria sigue el procedimiento tradicional
de multiplicación y resta al que estamos
acostumbrados
DIVISION BINARIA

25. FIN . Hasta la próxima
