2. tractores.ppt
- 1. Cap. III Tractores Agrícolas IR 441 MecanizaciónAgrícola Ing. FEDERICO QUICAÑO S.
- 2. 1. Definición deltractor El tractor moderno se define como una “fuente itinerante de energía”. El tractor es un vehículo autopropulsado, para lo cual está dotado con un motor de combustión interna (Motor Diesel).
- 3. El Tractor estádiseñado para: desplazarse sobre el suelo agrícola o forestal. empujar, tirar, remolcar y accionar máquinas agrícolas o forestales. es capaz de suministrar un gran esfuerzo de tracción (capacidad de tirar de grandes fuerzas en relación con su peso). es capaz de desplazarse aun donde la adherencia no es buena. tiene por diseño una velocidad máxima de desplazamiento de 30 km/h.

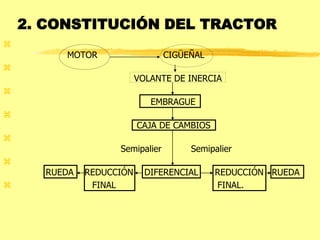

- 4. 2. CONSTITUCIÓN DELTRACTOR MOTOR CIGÜEÑAL VOLANTE DE INERCIA EMBRAGUE CAJA DE CAMBIOS Semipalier Semipalier RUEDA REDUCCIÓN DIFERENCIAL REDUCCIÓN RUEDA FINAL FINAL.
- 5. Motor del tractor Conjunto de órganos y sistemas destinados a transformar la energía calorífica, liberada en la combustión del combustible, en energía mecánica, produciendo el giro del eje del cigüeñal. Conjunto de dispositivos que producen energía mecánica a partir de la energía química del combustible
- 6. Transmisiones. Es el conjuntode elementos que transportan la energía generada por el motor hasta las ruedas y los dispositivos específicos para accionar otras máquinas agrícolas (toma de fuerza, polea, dispositivos hidráulicos, etc.).
- 7.
- 8. Partes básicas deltractor agrícola
- 9. TRABAJOS QUE PUEDE REALIZARUN TRACTOR Estacionarios - por medio de la toma de fuerza. - por medio del equipo hidráulico. De transporte. : tirar de un remolque De arrastre: tirar de un arado De empuje. trabajar con una pala. Combinados. dos anteriores
- 10. Por medio detoma de fuerza
- 11. Por medio delequipo hidraúlico
- 12.
- 13.
- 14.
- 15.
- 16. DESARROLLO HISTORICO DEL TRACTOR El tractor se inventó en la necesidad de reemplazar la tracción animal en las labores agrícolas como máquina de tiro. Henry Ford desarrolló en EE.UU. el famoso tractor Fordson (1917)
- 18. Tractor con motorde combustion externa
- 19. Tractor con motorde combustion externa
- 20. Tractor con motorde combustion interna
- 21. Tractor con poleay arranque manual
- 22.
- 23. Tractor con tracciónsimple
- 24.
- 25. Tractor con mandoselectrónicos
- 26. Tractor de ruedasneumáticas
- 27. Tracor de orugasmetálicas y goma
- 28. Tractor rígido yarticulado
- 29. Tractor de tracciónsimple y doble
- 30. Tractor estándar ymotocultor
- 31. Tractor frutero ytractor elevado
- 32. Tractor con altodespeje y sin alto despeje
- 33. Tractor elevado ytractor portaútiles
- 34. tractor portautiles Tractor montadocon un equipo asperjador en plantaciones de uva Tractor con equipo desbrozador para limpiar malezas
- 35.
- 36.
- 37. Transmisión de movimientoen el tractor agricola.
- 38. Partes básicas delos motores
- 39.
- 40.
- 41.
- 42.
- 43. Embrague de dobledisco
- 45.
- 46.
- 47.
- 48. Caja de cambios(Velocidades)
- 49. Caja de cambioy reductor
- 50.
- 51.
- 52.
- 53. Cambios en tomaconstante
- 54.
- 55.
- 56.
- 57.
- 58.
- 59. Tractor de dobletracción
- 60.
- 61. Reductor de piñonesy reductor solar
- 62.
- 63. Elementos de unarueda
- 64. Cubierta de larueda
- 65.
- 66. Presión de losneumáticos
- 67. Tipos de bandade rodaje
- 68. Variación de anchode vía
