Wilhelm Conrad Röntgen 8.11.1985
Espectro Electromagnético
NATURALEZA DE LOS RAYOS X Forman parte del espectro de radiaciones electromagnéticas cuya longitud de onda en promedio es un 1 Å.  Cuanto menor es la longitud de onda de los rayos X, mayores son su energía y poder penetrante.
Rayos X blandos : Los rayos de mayor longitud de onda, cercanos a la banda ultravioleta del espectro electromagnético.  < 45 Kvp  Rayos X duros :  los de menor longitud de onda, que están más próximos a la zona de rayos gamma.  >125 kvp . LA NATURALEZA DE LOS RAYOS X (longitud de onda)  DEPENDE DEL METAL DEL ANODO Y DEL VOLTAJE APLICADO
PRODUCCIÓN  DE LOS RAYOS X Envoltura de vidrio  en la que se hace  el vacio Un filamento incandescente (Cátodo) emite electrones Anodo (-) alto voltaje  refrigerado Los electrones chocan con el ánodo y producen  Rayos x  Los electrones son acelerados  mediante alta tensión
PRODUCCION DE RAYOS X NATURALEZA DE LOS RAYOS X (long. onda) Voltaje aplicado Ánodo Los Electrones al chocar contra el ánodo se producen los rayos X  de alguna de estas dos formas: Radiación continua o de frenado Radiación discontinua o característica
Se produce el  de rayos x: al aumentar el voltaje, la intensidad de todas las longitudes  de onda aumenta y el valor de la  logitud de onda mínima decrece.  ESPECTRO CONTINUO intensidad relativa longitud de onda (nm) Espectro continuo de rayos x 1.  Radiación continua o de frenado
PROPIEDADES DE LOS RAYOS X 1. Física: -Penetración: -Fluorescencia: -Difusión: -Ionización: 2. Química. 3. Biológicas.
Toda radiación energética absorbida, por mínima que sea, produce modificaciones en las estructuras celulares. Los efectos nocivos sobre el organismo dependen de varios  factores: 1.  La parte de la célula que ha sido dañada puede tratarse de efectos genéticos o efectos funcionales 2.  Estas modificaciones tienen un carácter recesivo aunque no existe riesgo de exteriorizarse hasta después de varias generaciones. 3.  Naturaleza y cantidad de los rayos absorbidos 4.  La distribución, tiempo y espacio de la energía absorbida
LOS EFECTOS BIOLÓGICOS I. EFECTOS ESTOCÁSTICOS:  son aquellos en los cuales la probabilidad de que se produzca el efecto es función de la dosis, mientras que la severidad del mismo es independiente de la dosis, y no tienen umbral Carcinogénesis Radioinducida: sucesión de eventos que llevan a la aparición de un cáncer Existen numerosos agentes carcinógenos: - Agentes químicos - Agentes físicos - Agentes biológicos l
II. EFECTOS DETERMINÍSTICOS: son aquellos en los que la gravedad del efecto y su frecuencia varían en función de la dosis. La relación dosis-efecto tiene umbral. EFECTOS HEREDITARIOS Estos trastornos se clasifican en tres grupos: -  Mendelianos -  Aberraciones cromosómicas Multifactoriales EFECTOS PRENATALES:  Tiene como rasgo fundamental el de generar el esbozo de las hojas embrionarias que darán origen a los distintos sistemas tisulares
FORMACION REGISTRO DE LA IMAGEN RADIOGRAFICA A. FORMACIÓN DE LA IMAGEN RADIOLÓGICA. La imagen radiológica se obtiene al someter la región anatómica que se va a explorar a un haz de RAYOS X que, por sus propiedades, se absorberá en mayor o menor proporción según el número atómico, la  densidad   y el  espesor de las estructuras atravesadas .  Se realiza por absorción y penetración de los rayos x en el organismo. Conceptos opuestos cuando uno disminuye el otro aumenta: La absorción es mayor a mayor densidad de la estructura atravesada.
La densidad es masa/volumen. Ej.: Músculo y pulmón tienen distinta densidad por lo que tienen distinta imagen radiológica La absorción es directamente proporcional al espesor que atraviesan Los rayos X de bajo kilo voltaje son más absorbidos
DISPERSIÓN DE LOS RAYOS X Se intenta disminuir con parrillas  antidifusoras o Bucky : son unas laminillas de plomo colocadas verticalmente que absorben los rayos X dispersos.
TÉCNICAS RADIOGRÁFICAS. La elección del kv determinará el tipo de técnica radiográfica. -  BAJO KILOVOLTAJE : hasta 90 kilovoltios. Utilizada en mamografía, partes blandas y huesos pequeños Tiene la ventaja de producir mucho contraste, pero el paciente recibe mucha radiación y los tiempos de exposición son largos. - ALTO KILOVOLTAJE : utiliza de 90 a 150 kV. Utilizado en el tórax y en estudios con contraste de abdomen. Da mucha penetración, baja radiación y tiempo corto de exposición. Produce mucha radiación dispersa.
B. REGISTRO DE LA IMAGEN 1. Como imagen permanente. 2. Como imagen transitoria: fluoroscopia
1. IMAGEN PERMANENTE. - Chasis.  - Pantallas de refuerzo.  - Película radiográfica.
2. IMAGEN TRANSITORIA. Nos permite visualización en tiempo real, la imagen se representa en monitores de televisión, permite realizar radiografías en cualquier momento. Utilizada en estudios digestivos, quirófano de traumatología...  A. Radioscopia televisada con intensificador de imágenes .
B. Estudios con contrastes. ( Por vía vascular y digestivos.) Digestivos:  Esofagogastroduodenal, Tránsito Intestinal, Enema Opaco. Vasculares:  Arteriografía, Flexografía.
DIGITALIZACIÓN DE LA IMAGEN Si damos un valor numérico a cada grado de absorción de rayos X, estaremos realizando una digitalización-numerización y tendremos una representación  DIGITAL. Ventajas de la representación o imagen digital: Facilidad de archivo: magnético, óptico. 2. Manipulación por ordenador. 3. Transmisión digital de la imagen.  4. Reproducción en monitor, papel. 5. Todas las aplicaciones que nos permita la informática:
Seguridad y protección radiológica Objetivo. Proteger a los trabajadores y al medio ambiente en general, mediante la prevención y limitación de los efectos que pudieran resultar de la exposición a la radiación ionizante.
TÉCNICAS DE PROTECCIÓN RADIOLÓGICA d TIEMPO DISTANCIA BLINDAJE
Elementos básicos para la PR CAPACITACIÓN INFRAESTRUCTURA GARANTIA DE CALIDAD
Capacitación Funcionamiento. Permisos. Personal. Para trabajar en servicios donde se está expuesto a la radiación ionizante, se debe tener un curso en Conceptos básicos en protección radiológica: IPEN.
Infraestructura Contar con accesorios y mobiliarios adecuados para el tipo de trabajo a realizar:  dosimetros personales, detectores de radiación, mandiles de plomo, guantes de plomo, collarines de plomo, mamparas plomadas, campanas de extracción, …
Accesorios de protección radiológica
Accesorios de protección radiológica
Mamparas emplomadas para braquiterapia
Sala de fluoroscopía: vidrio emplomado
Puerta blindada para acelerador lineal

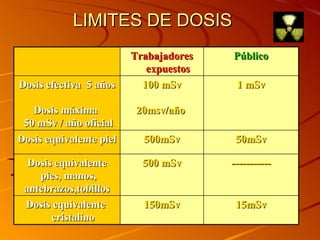

LIMITES DE DOSIS Trabajadores expuestos Público Dosis efectiva  5 años Dosis máxima  50 mSv / año oficial 100 mSv 20msv/año  1 mSv Dosis equivalente piel 500mSv 50mSv Dosis equivalente pies, manos, antebrazos,tobillos 500 mSv ----------- Dosis equivalente  cristalino 150mSv 15mSv
Garantía de Calidad Un programa de garantía de calidad debe incluir: Calibración y mantenimiento de los equipos. Frecuencia y alcance de los mismos. Vigilancia. Dosimetría del personal. Tipo de dosímetro. Frecuencia de la lectura del dosímetro. Interpretación de resultados de dosimetría. Avisos y señalamientos Símbolo internacional de radiaciones ionizantes.
Símbolo internacional de las radiaciones ionizantes
