Clase de Veterinaria sobre Principios de Imagenología

1. Universidad Centroccidental
“Lisandro Alvarado”
Decanato de Ciencias Veterinarias
Medicina de Menores
IMAGENOLOGÍA VETERINARIA
Prof. Roberto Mujica, M.V. Esp.
Tarabana, Enero 2013

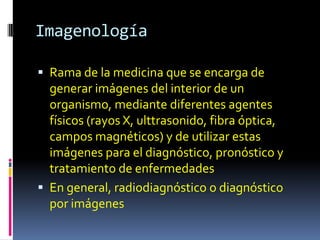

2. Imagenología
 Rama de la medicina que se encarga de
generar imágenes del interior de un
organismo, mediante diferentes agentes
físicos (rayos X, ulttrasonido, fibra óptica,
campos magnéticos) y de utilizar estas
imágenes para el diagnóstico, pronóstico y
tratamiento de enfermedades
 En general, radiodiagnóstico o diagnóstico
por imágenes

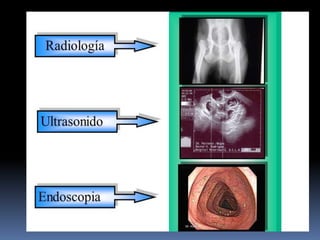

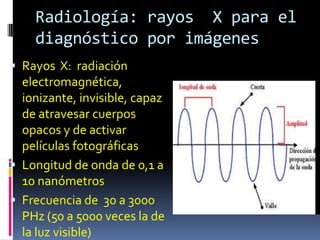

4. Radiología: rayos X para el
diagnóstico por imágenes
 Rayos X: radiación
electromagnética,
ionizante, invisible, capaz
de atravesar cuerpos
opacos y de activar
películas fotográficas
 Longitud de onda de 0,1 a
10 nanómetros
 Frecuencia de 30 a 3000
PHz (50 a 5000 veces la de
la luz visible)

5. Rayos X: Historia
 Wilhem Conrad Roentgen:
(1845-1923), Alemania,
 Descubrió los rayos X en 1895
 Nobel de física en 1901
 Serendipia
“En el campo de la investigación el
azar no favorece más que a los
espíritus preparados”
Louis Pasteur

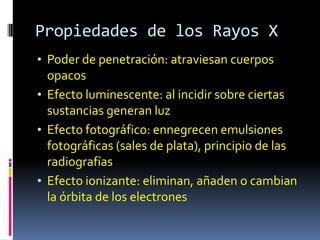

6. Propiedades de los Rayos X
• Poder de penetración: atraviesan cuerpos
opacos
• Efecto luminescente: al incidir sobre ciertas
sustancias generan luz
• Efecto fotográfico: ennegrecen emulsiones
fotográficas (sales de plata), principio de las
radiografías
• Efecto ionizante: eliminan, añaden o cambian
la órbita de los electrones

7. Efectos biológicos de la
Rayos X
• Efecto Ionizante: beneficioso en radioterapia y
nociva en radiodiagnóstico.
• MECANISMOS DE ACCIÓN BIOLÓGICA.
• Acción Directa o Teoría de impacto al blanco.
• Respuesta en el momento y en lugar del impacto.
 Acción indirecta o Teoría de los radicales libres.
• Afectación del agua intracelular. Efecto biológico
fuera de la zona de impacto y posterior en el tiempo.
Debido a la formación de H3O y OH-

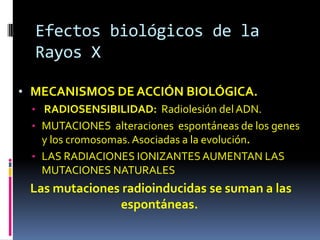

8. Efectos biológicos de la
Rayos X
• MECANISMOS DE ACCIÓN BIOLÓGICA.
• RADIOSENSIBILIDAD: Radiolesión del ADN.
• MUTACIONES alteraciones espontáneas de los genes
y los cromosomas. Asociadas a la evolución.
• LAS RADIACIONES IONIZANTES AUMENTAN LAS
MUTACIONES NATURALES
Las mutaciones radioinducidas se suman a las
espontáneas.

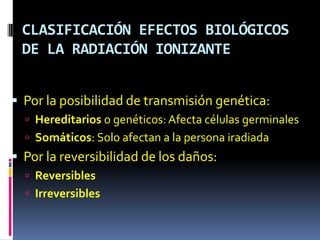

9. CLASIFICACIÓN EFECTOS BIOLÓGICOS
DE LA RADIACIÓN IONIZANTE
 Por la posibilidad de transmisión genética:
 Hereditarios o genéticos: Afecta células germinales
 Somáticos: Solo afectan a la persona iradiada
 Por la reversibilidad de los daños:
 Reversibles
 Irreversibles

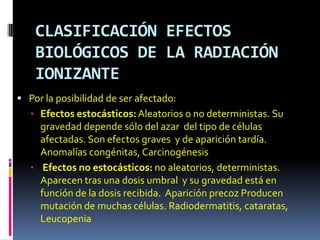

10. CLASIFICACIÓN EFECTOS
BIOLÓGICOS DE LA RADIACIÓN
IONIZANTE
 Por la posibilidad de ser afectado:
• Efectos estocásticos: Aleatorios o no deterministas. Su
gravedad depende sólo del azar del tipo de células
afectadas. Son efectos graves y de aparición tardía.
Anomalías congénitas, Carcinogénesis
• Efectos no estocásticos: no aleatorios, deterministas.
Aparecen tras una dosis umbral y su gravedad está en
función de la dosis recibida. Aparición precoz Producen
mutación de muchas células. Radiodermatitis, cataratas,
Leucopenia

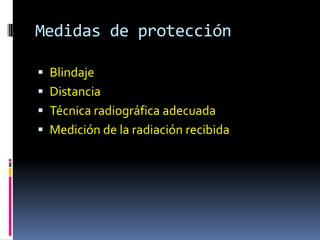

11. Medidas de protección
 Blindaje
 Distancia
 Técnica radiográfica adecuada
 Medición de la radiación recibida

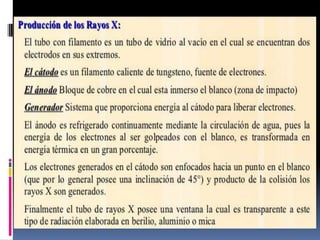

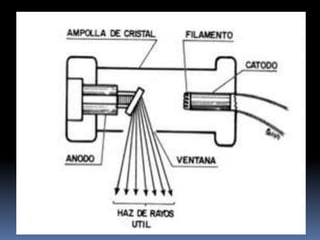

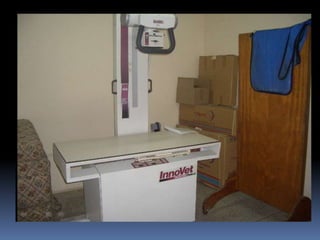

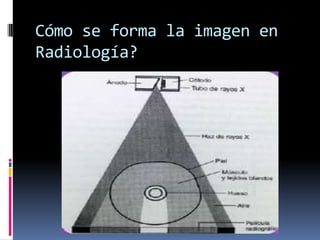

16. Cómo se forma la imagen en
Radiología?

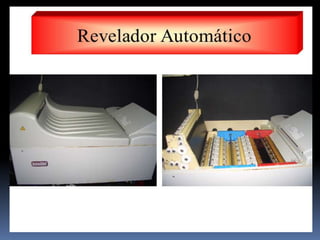

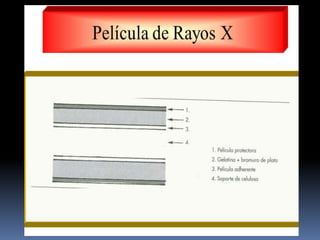

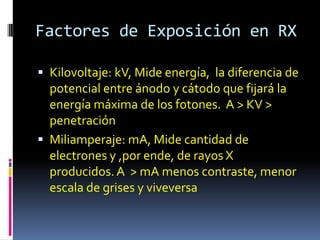

21. Factores de Exposición en RX
 Kilovoltaje: kV, Mide energía, la diferencia de
potencial entre ánodo y cátodo que fijará la
energía máxima de los fotones. A > KV >
penetración
 Miliamperaje: mA, Mide cantidad de
electrones y ,por ende, de rayos X
producidos. A > mA menos contraste, menor
escala de grises y viveversa

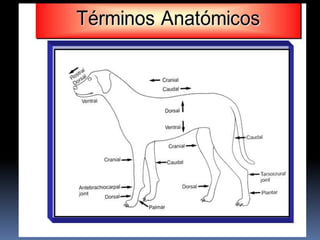

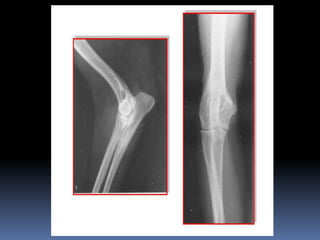

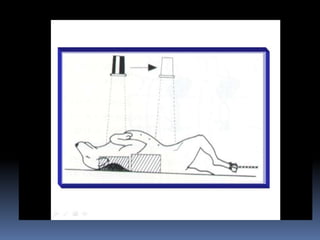

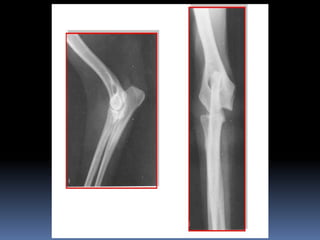

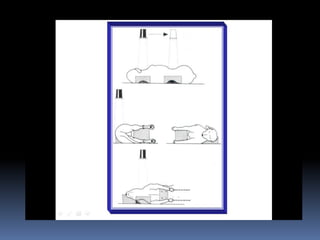

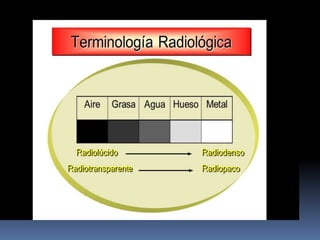

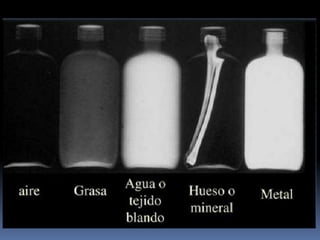

28. Signos radiográficos
 Número  Forma
 Radiodensidad  Tamaño
 Marginación  Ubicación

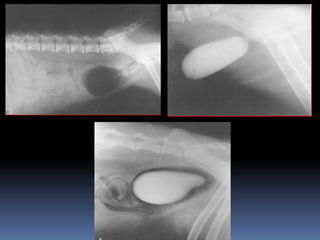

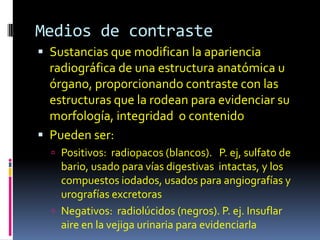

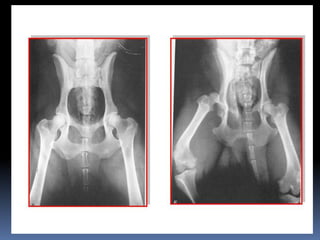

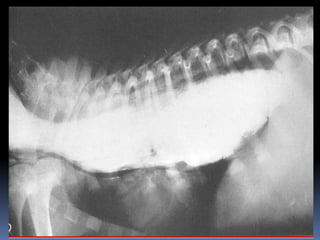

32. Medios de contraste
 Sustancias que modifican la apariencia
radiográfica de una estructura anatómica u
órgano, proporcionando contraste con las
estructuras que la rodean para evidenciar su
morfología, integridad o contenido
 Pueden ser:
 Positivos: radiopacos (blancos). P. ej, sulfato de
bario, usado para vías digestivas intactas, y los
compuestos iodados, usados para angiografías y
urografías excretoras
 Negativos: radiolúcidos (negros). P. ej. Insuflar
aire en la vejiga urinaria para evidenciarla

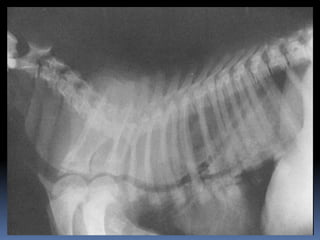

36. Juana, la iguana

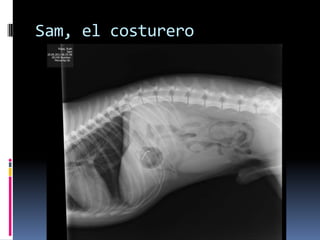

37. Sam, el costurero

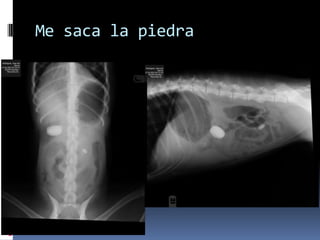

38. Me saca la piedra

39. Hey Dr., no puedo orinar

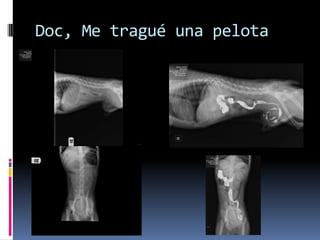

40. Doc, Me tragué una pelota
