Una malla representa la superficie de un objeto utilizando facetas planas. La densidad de la malla se define por el número de vértices en las direcciones M y N, similares a los ejes X e Y. El documento explica cómo crear una malla en un programa de modelado 3D indicando las coordenadas de cada vértice.

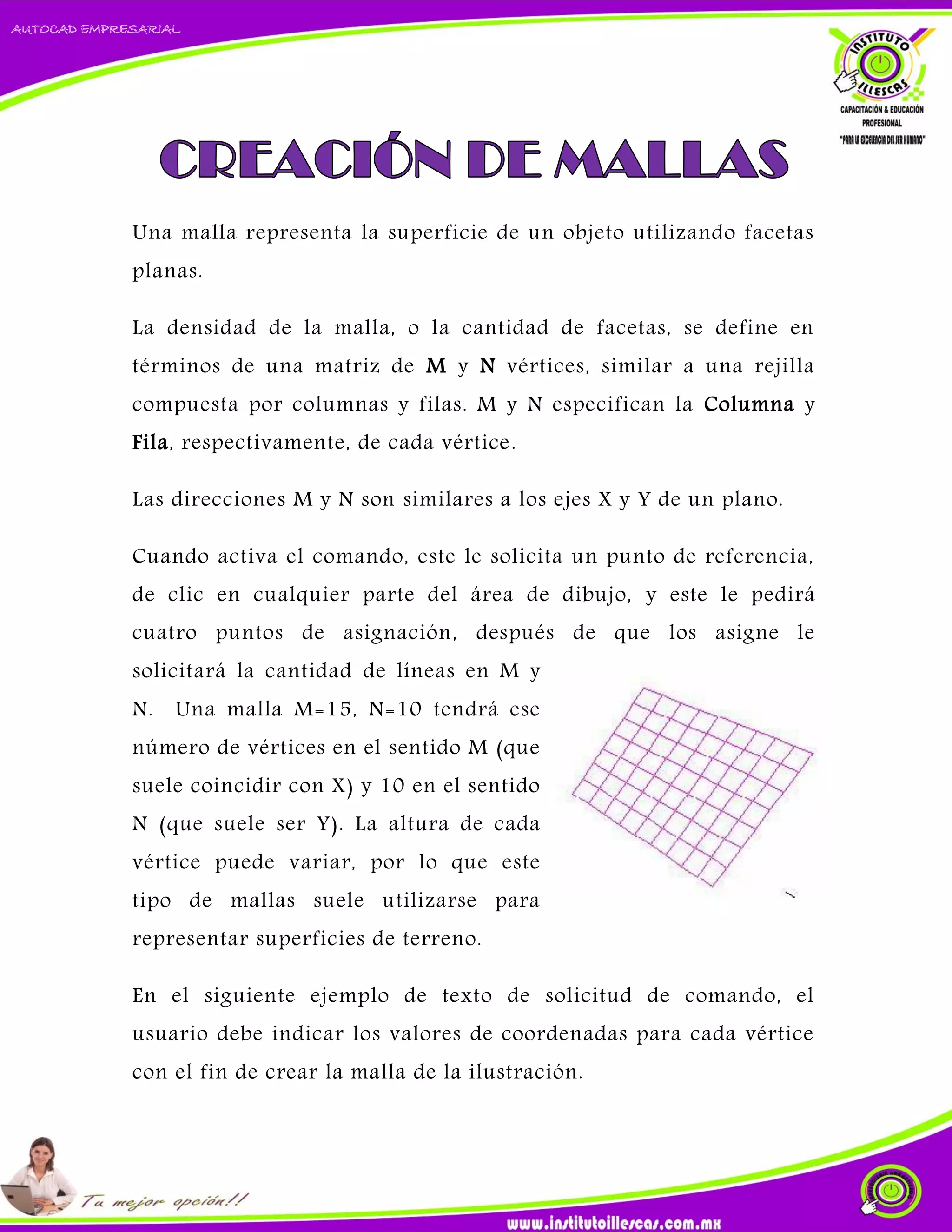

1. Una malla representa la superficie de un objeto utilizando facetas
planas.
La densidad de la malla, o la cantidad de facetas, se define en
términos de una matriz de M y N vértices, similar a una rejilla
compuesta por columnas y filas. M y N especifican la Columna y
Fila, respectivamente, de cada vértice.
Las direcciones M y N son similares a los ejes X y Y de un plano.
Cuando activa el comando, este le solicita un punto de referencia,
de clic en cualquier parte del área de dibujo, y este le pedirá
cuatro puntos de asignación, después de que los asigne le
solicitará la cantidad de líneas en M y
N. Una malla M=15, N=10 tendrá ese
número de vértices en el sentido M (que
suele coincidir con X) y 10 en el sentido
N (que suele ser Y). La altura de cada
vértice puede variar, por lo que este
tipo de mallas suele utilizarse para
representar superficies de terreno.
En el siguiente ejemplo de texto de solicitud de comando, el
usuario debe indicar los valores de coordenadas para cada vértice
con el fin de crear la malla de la ilustración.

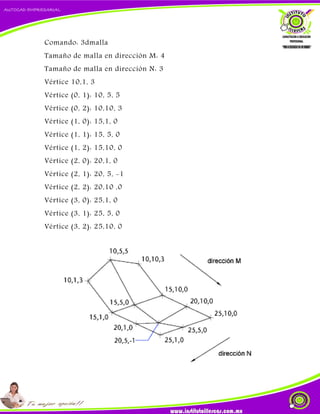

2. Comando: 3dmalla
Tamaño de malla en dirección M: 4
Tamaño de malla en dirección N: 3
Vértice 10,1, 3
Vértice (0, 1): 10, 5, 5
Vértice (0, 2): 10,10, 3
Vértice (1, 0): 15,1, 0
Vértice (1, 1): 15, 5, 0
Vértice (1, 2): 15,10, 0
Vértice (2, 0): 20,1, 0
Vértice (2, 1): 20, 5, -1
Vértice (2, 2): 20,10 ,0
Vértice (3, 0): 25,1, 0
Vértice (3, 1): 25, 5, 0
Vértice (3, 2): 25,10, 0

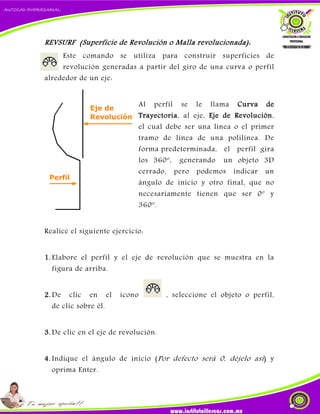

3. REVSURF (Superficie de Revolución o Malla revolucionada):
Este comando se utiliza para construir superficies de
revolución generadas a partir del giro de una curva o perfil
alrededor de un eje:
Al perfil se le llama Curva de
Trayectoria, al eje, Eje de Revolución,
el cual debe ser una línea o el primer
tramo de línea de una polilínea. De
forma predeterminada, el perfil gira
los 360º, generando un objeto 3D
cerrado, pero podemos indicar un
ángulo de inicio y otro final, que no
necesariamente tienen que ser 0º y
360º.
Realice el siguiente ejercicio:
1. Elabore el perfil y el eje de revolución que se muestra en la
figura de arriba.
2. De clic en el icono , seleccione el objeto o perfil,
de clic sobre él.
3. De clic en el eje de revolución.
4. Indique el ángulo de inicio (Por defecto será 0, déjelo así) y
oprima Enter.

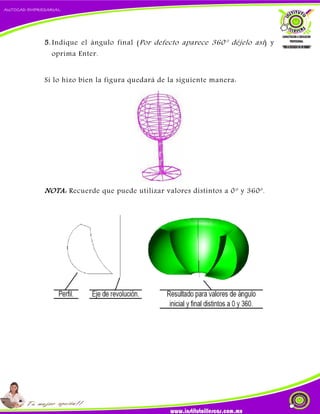

4. 5. Indique el ángulo final (Por defecto aparece 360° déjelo así) y
oprima Enter.
Si lo hizo bien la figura quedará de la siguiente manera:
NOTA: Recuerde que puede utilizar valores distintos a 0º y 360º.

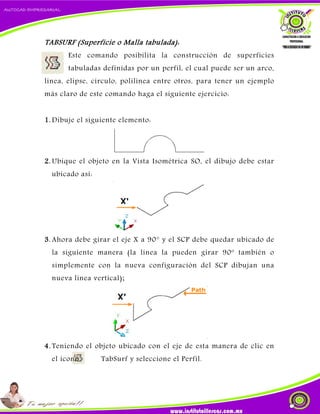

5. TABSURF (Superficie o Malla tabulada):
Este comando posibilita la construcción de superficies
tabuladas definidas por un perfil, el cual puede ser un arco,
línea, elipse, círculo, polilínea entre otros, para tener un ejemplo
más claro de este comando haga el siguiente ejercicio:
1. Dibuje el siguiente elemento:
2. Ubique el objeto en la Vista Isométrica SO, el dibujo debe estar
ubicado así:
3. Ahora debe girar el eje X a 90° y el SCP debe quedar ubicado de
la siguiente manera (la línea la pueden girar 90º también o
simplemente con la nueva configuración del SCP dibujan una
nueva línea vertical);
4. Teniendo el objeto ubicado con el eje de esta manera de clic en
el icono TabSurf y seleccione el Perfil.

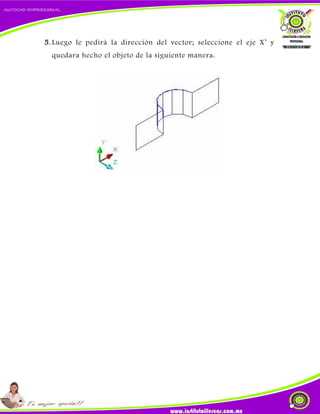

6. 5. Luego le pedirá la dirección del vector; seleccione el eje X’ y
quedara hecho el objeto de la siguiente manera:
