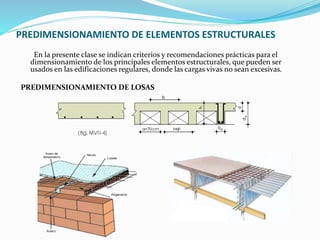

1. PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
En la presente clase se indican criterios y recomendaciones prácticas para el
dimensionamiento de los principales elementos estructurales, que pueden ser
usados en las edificaciones regulares, donde las cargas vivas no sean excesivas.
PREDIMENSIONAMIENTO DE LOSAS

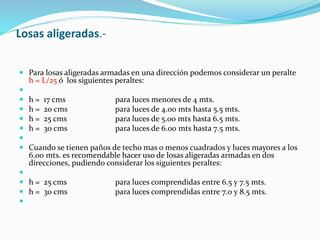

3. Losas aligeradas.-
 Para losas aligeradas armadas en una dirección podemos considerar un peralte
h = L/25 ó los siguientes peraltes:

 h = 17 cms para luces menores de 4 mts.
 h = 20 cms para luces de 4.00 mts hasta 5.5 mts.
 h = 25 cms para luces de 5.00 mts hasta 6.5 mts.
 h = 30 cms para luces de 6.00 mts hasta 7.5 mts.

 Cuando se tienen paños de techo mas o menos cuadrados y luces mayores a los
6.00 mts. es recomendable hacer uso de losas aligeradas armadas en dos
direcciones, pudiendo considerar los siguientes peraltes:

 h = 25 cms para luces comprendidas entre 6.5 y 7.5 mts.
 h = 30 cms para luces comprendidas entre 7.0 y 8.5 mts.


4. Losas Nervadas.-
Este tipo de losas se usan generalmente en paños de luces grandes y mayores a los 6.0
mts. ya que resultan ser de menor peso que una losa aligerada.
Los nervios o viguetas se hacen de forma trapezoidal, con la finalidad de facilitar el
desencofrado, las distancias libres usuales entre nervaduras son de 50 a 75 cms. con
secciones de viguetas de ancho entre 10 y 15 cms, y peralte variable entre 35 a 60 cms. que
depende de la luz del paño.
Suponiendo una distancia entre ejes de viguetas de 70 cms. se puede considerar el
siguiente dimensionamiento: (viguetas armadas en una dirección):
Luz < 7.5 mts tendrá un peralte h = 35 cms.
Luz < 8.5 mts tendrá un peralte h = 40 cms.
Luz < 9.5 mts tendrá un peralte h = 50 cms.
Cuando los paños son de forma cuadrada o de forma rectangular con lados casi iguales, es
conveniente hacer uso de losas nervadas en dos direcciones como la losa encasetonada o
tipo waffle.

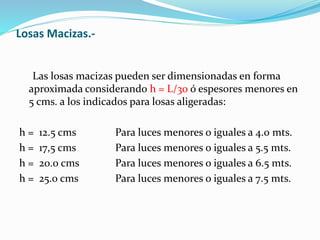

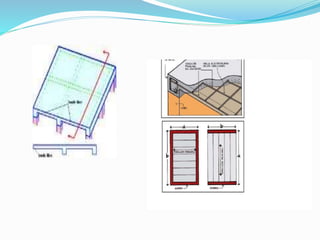

6. Losas Macizas.-
Las losas macizas pueden ser dimensionadas en forma
aproximada considerando h = L/30 ó espesores menores en
5 cms. a los indicados para losas aligeradas:
h = 12.5 cms Para luces menores o iguales a 4.0 mts.
h = 17,5 cms Para luces menores o iguales a 5.5 mts.
h = 20.0 cms Para luces menores o iguales a 6.5 mts.
h = 25.0 cms Para luces menores o iguales a 7.5 mts.

8. PREDIMENSIONAMIENTO DE VIGAS :
 Las vigas se dimensionan considerando un peralte
comprendido entre 1/10 a 1/12 de su luz libre, y su ancho
puede variar entre el 30% al 50% de su altura. La Norma
Peruana de Concreto Armado indica que las vigas deben
tener un ancho mínimo de 25 cm

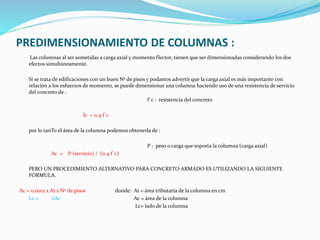

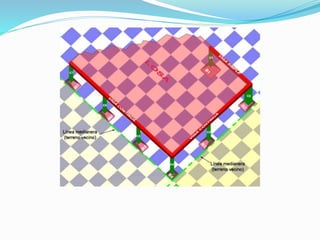

11. PREDIMENSIONAMIENTO DE COLUMNAS :
Las columnas al ser sometidas a carga axial y momento flector, tienen que ser dimensionadas considerando los dos
efectos simultáneamente.
Si se trata de edificaciones con un buen Nº de pisos y podamos advertir que la carga axial es más importante con
relación a los esfuerzos de momento, se puede dimensionar una columna haciendo uso de una resistencia de servicio
del concreto de :
f´c : resistencia del concreto
fc = 0.4 f´c
por lo tanTo el área de la columna podemos obtenerla de :
P : peso o carga que soporta la columna (carga axial)
Ac = P (servicio) / (0.4 f´c)
PERO UN PROCEDIMIENTO ALTERNATIVO PARA CONCRETO ARMADO ES UTILIZANDO LA SIGUIENTE
FÓRMULA.
Ac = 0,0012 x At x Nº de pisos donde: At = área tributaria de la columna en cm
Lc = √Ac Ac = área de la columna
Lc= lado de la columna

13. A R M A D U R A S
 Compuesta por miembros unidos entre sí en sus
extremos.
 Miembros dispuestos en forma de triángulo o
combinación de triángulos.
 Unión de los miembros en punto común de
intersección denominado nodo.
 Tres tipos de miembros: miembros de la cuerda
superior, cuerda inferior y del alma (diagonales y
montantes)

14. cuerda superior
cuerda inferior
diagonal
montante
diagonales y montantes ≡ miembros del alma
CARACTERISTICAS
•Uniones de miembros de una armadura (nodo) son libres de rotar.
•Los miembros que componen una armadura están sometidos sólo a fuerzas de
tensión y compresión.
•Las cargas externas se aplican en los nodos de la armadura.
•La líneas de acción de las cargas externas y reacciones de los miembros de la
armadura, pasan a través del nodo para cada unión de la armadura.

15. U S O S D E L A S A R M A D U R AS
•Armaduras de techo en bodegas, gimnasios y fábricas.
•Armaduras como estructuras de apoyo en edificios para transferir carga
de gravedad.
•Armaduras de puentes de carretera, ferrocarril y peatonales.
•Armaduras como estructuras de contra venteo vertical en edificios.
•Armaduras como estructuras rigidizantes en edificios altos.

16. ARMADURAS DE TECHO
armadura Fink h=l/5
armadura Warren h=l/18

17. ARCOS
LONGITUD
Flecha
Sección típica
Flecha = L/6 , d = 1.5% L
, b = 0.6 d
b
d
