5 electricidad básica

REPARADOR DE
COMPUTADORAS
Electricidad Básica
Fredy Pérez

REPARADOR DE COMPUTADORAS

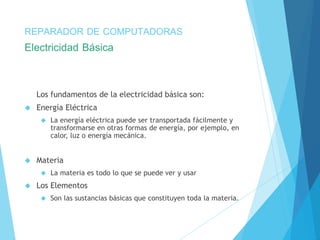

Los fundamentos de la electricidad básica son:
 Energía Eléctrica
 Materia
 Los Elementos
 Los compuestos
 El Átomo

 Energía Eléctrica
 La energía eléctrica puede ser transportada fácilmente y
transformarse en otras formas de energía, por ejemplo, en
calor, luz o energía mecánica.
 Materia
 La materia es todo lo que se puede ver y usar
 Los Elementos
 Son las sustancias básicas que constituyen toda la materia.

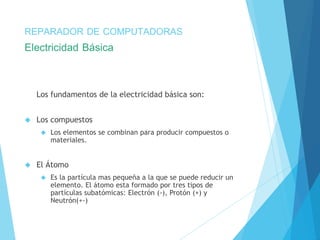

 Los compuestos
 Los elementos se combinan para producir compuestos o
materiales.
 El Átomo
 Es la partícula mas pequeña a la que se puede reducir un
elemento. El átomo esta formado por tres tipos de
partículas subatómicas: Electrón (-), Protón (+) y
Neutrón(+-)

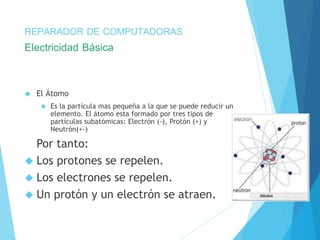

 El Átomo
 Es la partícula mas pequeña a la que se puede reducir un
elemento. El átomo esta formado por tres tipos de
partículas subatómicas: Electrón (-), Protón (+) y
Neutrón(+-)
Por tanto:
 Los protones se repelen.
 Los electrones se repelen.
 Un protón y un electrón se atraen.

 La energía eléctrica es una de las formas de energía que
más se utiliza, al punto de que resulta muy difícil
imaginar la sociedad sin electricidad.

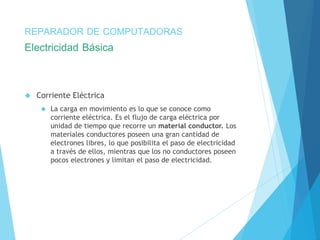

 Corriente Eléctrica
 La carga en movimiento es lo que se conoce como
corriente eléctrica. Es el flujo de carga eléctrica por
unidad de tiempo que recorre un material conductor. Los
materiales conductores poseen una gran cantidad de
electrones libres, lo que posibilita el paso de electricidad
a través de ellos, mientras que los no conductores poseen
pocos electrones y limitan el paso de electricidad.

Electricidad Básica – Conductores y no conductores

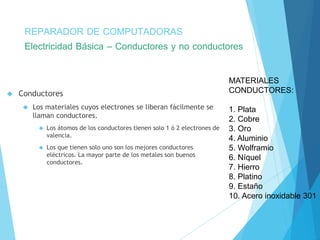

 Conductores
 Los materiales cuyos electrones se liberan fácilmente se
llaman conductores.
 Los átomos de los conductores tienen solo 1 ó 2 electrones de
valencia.
 Los que tienen solo uno son los mejores conductores
eléctricos. La mayor parte de los metales son buenos
conductores.
MATERIALES
CONDUCTORES:
1. Plata
2. Cobre
3. Oro
4. Aluminio
5. Wolframio
6. Níquel
7. Hierro
8. Platino
9. Estaño
10. Acero inoxidable 301

Electricidad Básica – Conductores y no conductores

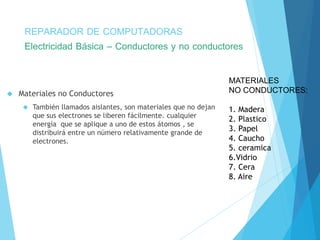

 Materiales no Conductores
 También llamados aislantes, son materiales que no dejan
que sus electrones se liberen fácilmente. cualquier
energía que se aplique a uno de estos átomos , se
distribuirá entre un número relativamente grande de
electrones.
MATERIALES
NO CONDUCTORES:
1. Madera
2. Plastico
3. Papel
4. Caucho
5. ceramica
6.Vidrio
7. Cera
8. Aire

Electricidad Básica – Corriente electrica
 Si un átomo contiene menos electrones que protones,
tendrá una carga positiva.
 Si tiene mas electrones que protones, tendrá una carga
negativa.
 Los átomos cargados reciben el nombre de iones. por lo
que tendremos. iones neutros, iones positivos e iones
neativos.

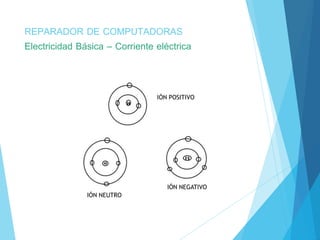

Electricidad Básica – Corriente eléctrica
IÓN POSITIVO
IÓN NEUTRO
IÓN NEGATIVO

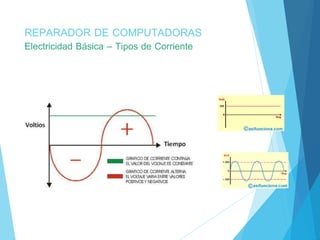

Electricidad Básica – Tipos de Corriente
 Electrostática
 Es cuando un cuerpo posee carga positiva o negativa, pero no
se traslada a ningún sitio.
 Corriente continua ( CC )
 La corriente directa circula siempre en un solo sentido, es
decir, del polo negativo al positivo de la fuente de fuerza
electromotriz (FEM) que la suministra.
 Corriente Alterna ( CA )
 La corriente alterna se diferencia de la directa en que cambia
su sentido de circulación periódicamente y, por tanto, su
polaridad. Esto ocurre tantas veces como frecuencia en hertz
(Hz) tenga esa corriente. Puede ser en algunos casos 50 o 60
 Corriente Mixta
 Mezcla circuito en serie y en paralelo

 Electrostática
 Electricidad estática se refiere a la acumulación de un
exceso de carga eléctrica en una zona con poca
conductividad eléctrica, un aislante, de manera que la
acumulación de carga persiste. Los efectos de la
electricidad estática son familiares para la mayoría de las
personas porque pueden ver, notar e incluso llegar a sentir
las chispas de las descargas que se producen cuando el
exceso de carga del objeto cargado se pone cerca de un
buen conductor eléctrico (como un conductor conectado a
una toma de tierra) u otro objeto con un exceso de carga
pero con la polaridad opuesta.

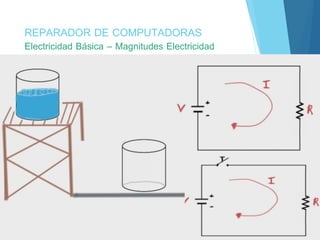

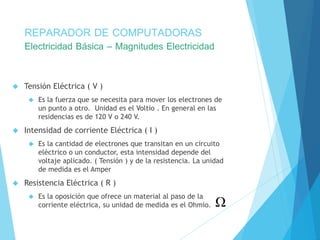

Electricidad Básica – Magnitudes Electricidad
 Tensión Eléctrica ( V )
 Es la fuerza que se necesita para mover los electrones de
un punto a otro. Unidad es el Voltio . En general en las
residencias es de 120 V o 240 V.
 Intensidad de corriente Eléctrica ( I )
 Es la cantidad de electrones que transitan en un circuito
eléctrico o un conductor, esta intensidad depende del
voltaje aplicado. ( Tensión ) y de la resistencia. La unidad
de medida es el Amper
 Resistencia Eléctrica ( R )
 Es la oposición que ofrece un material al paso de la
corriente eléctrica, su unidad de medida es el Ohmio.

Electricidad Básica – Magnitudes Electricidad

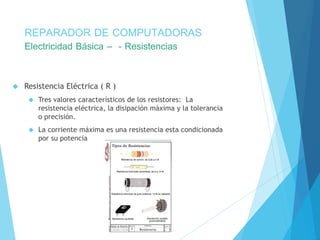

Electricidad Básica – - Resistencias
 Resistencia Eléctrica ( R )
 Tres valores característicos de los resistores: La
resistencia eléctrica, la disipación máxima y la tolerancia
o precisión.
 La corriente máxima es una resistencia esta condicionada
por su potencia

Electricidad Básica – - Tipos de Resistencias

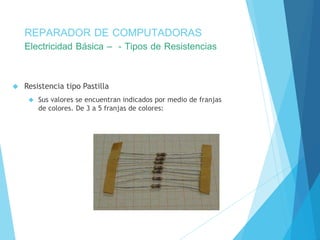

 Resistencia tipo Pastilla
 Sus valores se encuentran indicados por medio de franjas
de colores. De 3 a 5 franjas de colores:

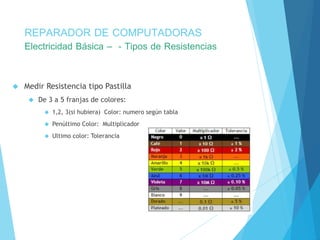

 Medir Resistencia tipo Pastilla
 De 3 a 5 franjas de colores:
 1,2, 3(si hubiera) Color: numero según tabla
 Penúltimo Color: Multiplicador
 Ultimo color: Tolerancia

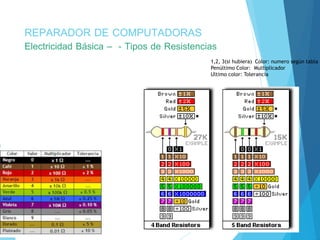

1,2, 3(si hubiera) Color: numero según tabla
Penúltimo Color: Multiplicador
Ultimo color: Tolerancia

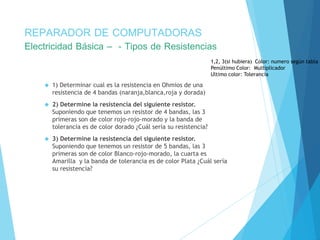

 1) Determinar cual es la resistencia en Ohmios de una
resistencia de 4 bandas (naranja,blanca,roja y dorada)
 2) Determine la resistencia del siguiente resistor.
Suponiendo que tenemos un resistor de 4 bandas, las 3
primeras son de color rojo-rojo-morado y la banda de
tolerancia es de color dorado ¿Cuál sería su resistencia?
 3) Determine la resistencia del siguiente resistor.
1,2, 3(si hubiera) Color: numero según tabla
Penúltimo Color: Multiplicador
Ultimo color: Tolerancia
Suponiendo que tenemos un resistor de 5 bandas, las 3
primeras son de color Blanco-rojo-morado, la cuarta es
Amarilla y la banda de tolerancia es de color Plata ¿Cuál sería
su resistencia?

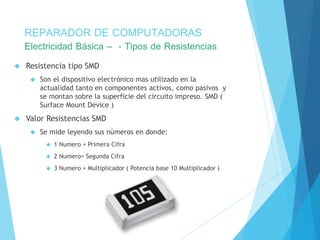

 Resistencia tipo SMD
 Son el dispositivo electrónico mas utilizado en la
actualidad tanto en componentes activos, como pasivos y
se montan sobre la superficie del circuito impreso. SMD (
Surface Mount Device )
 Valor Resistencias SMD
 Se mide leyendo sus números en donde:
 1 Numero = Primera Cifra
 2 Numero= Segunda Cifra
 3 Numero = Multiplicador ( Potencia base 10 Multiplicador )

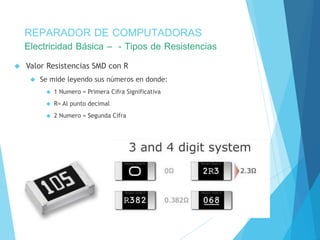

 Valor Resistencias SMD con R
 Se mide leyendo sus números en donde:
 1 Numero = Primera Cifra Significativa
 R= Al punto decimal
 2 Numero = Segunda Cifra

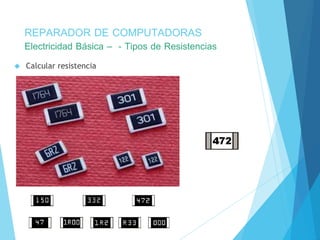

 Calcular resistencia

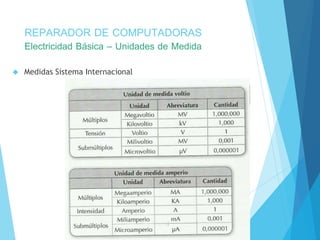

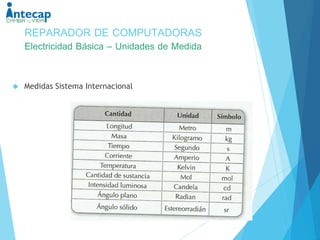

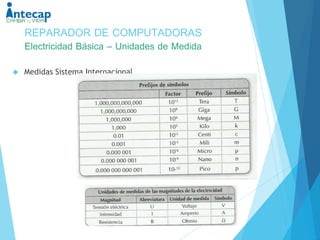

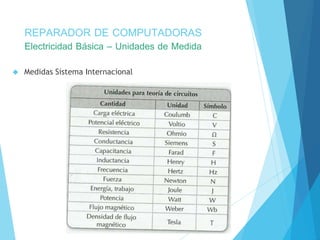

Electricidad Básica – Unidades de Medida
 Medidas Sistema Internacional

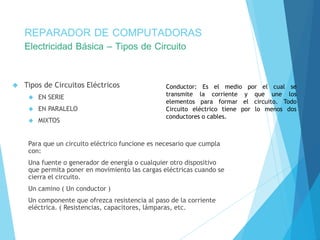

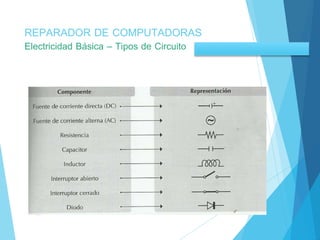

Electricidad Básica – Tipos de Circuito
 Tipos de Circuitos Eléctricos
 EN SERIE
 EN PARALELO
 MIXTOS
Conductor: Es el medio por el cual se
transmite la corriente y que une los
elementos para formar el circuito. Todo
Circuito eléctrico tiene por lo menos dos
conductores o cables.
Para que un circuito eléctrico funcione es necesario que cumpla
con:
Una fuente o generador de energía o cualquier otro dispositivo
que permita poner en movimiento las cargas eléctricas cuando se
cierra el circuito.
Un camino ( Un conductor )
Un componente que ofrezca resistencia al paso de la corriente
eléctrica. ( Resistencias, capacitores, lámparas, etc.

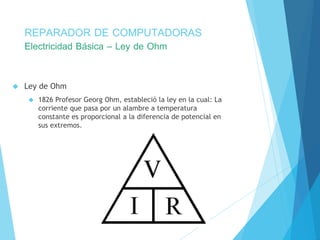

Electricidad Básica – Ley de Ohm
 Ley de Ohm
 1826 Profesor Georg Ohm, estableció la ley en la cual: La
corriente que pasa por un alambre a temperatura
constante es proporcional a la diferencia de potencial en
sus extremos.

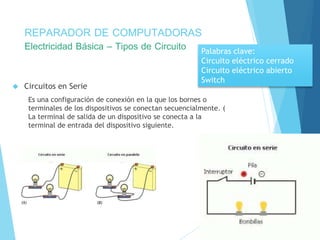

 Circuitos en Serie
Palabras clave:
Circuito eléctrico cerrado
Circuito eléctrico abierto
Switch
Es una configuración de conexión en la que los bornes o
terminales de los dispositivos se conectan secuencialmente. (
La terminal de salida de un dispositivo se conecta a la
terminal de entrada del dispositivo siguiente.

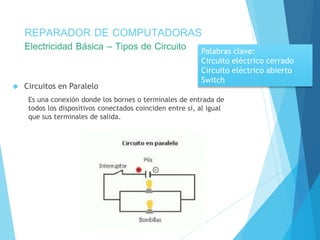

 Circuitos en Paralelo
Palabras clave:
Switch
Es una conexión donde los bornes o terminales de entrada de
todos los dispositivos conectados coinciden entre sí, al igual
que sus terminales de salida.

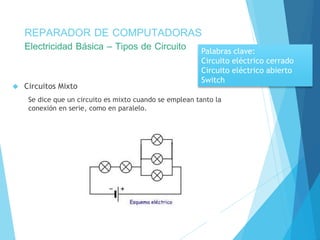

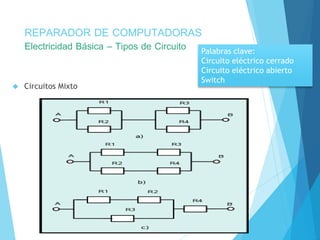

 Circuitos Mixto
Palabras clave:
Switch
Se dice que un circuito es mixto cuando se emplean tanto la
conexión en serie, como en paralelo.

 Circuitos Mixto
Palabras clave:
Switch

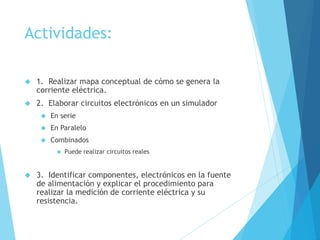

Actividades:
 1. Realizar mapa conceptual de cómo se genera la
corriente eléctrica.
 2. Elaborar circuitos electrónicos en un simulador
 En serie
 En Paralelo
 Combinados
 Puede realizar circuitos reales
 3. Identificar componentes, electrónicos en la fuente
de alimentación y explicar el procedimiento para
realizar la medición de corriente eléctrica y su
resistencia.
