1. EQUIPOS DE IMAGEN
SAMUEL FERNÁNDEZ BLANCO
Tema 0. Introducción.
1. Procesado Matemático de algunas unidades
a) Grados y Radianes
b) Frecuencia y Periodo. Longitud de Onda
c) Ganancia. Veces y Decibelio
2. Ejercicios de Aplicación
3. Panorámica General de la imagen
2010-2011
EQUIPOS ELECTRÓNICOS DE CONSUMO
IES PINTOR RAFAEL REQUENA. CAUDETE. ALBACETE
2. Equipos de Imagen Tema 0. Introducción Samuel Fernández

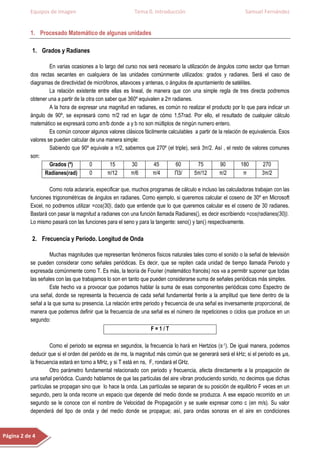

1. Procesado Matemático de algunas unidades
1. Grados y Radianes
En varias ocasiones a lo largo del curso nos será necesario la utilización de ángulos como sector que forman
dos rectas secantes en cualquiera de las unidades comúnmente utilizados: grados y radianes. Será el caso de

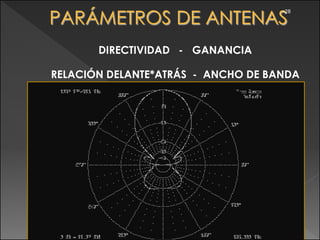

diagramas de directividad de micrófonos, altavoces y antenas, o ángulos de apuntamiento de satélites.
La relación existente entre ellas es lineal, de manera que con una simple regla de tres directa podremos
obtener una a partir de la otra con saber que 360º equivalen a 2π radianes.
A la hora de expresar una magnitud en radianes, es común no realizar el producto por lo que para indicar un
ángulo de 90º, se expresará como π/2 rad en lugar de cómo 1,57rad. Por ello, el resultado de cualquier cálculo
matemático se expresará como aπ/b donde a y b no son múltiplos de ningún numero entero.
Es común conocer algunos valores clásicos fácilmente calculables a partir de la relación de equivalencia. Esos
valores se pueden calcular de una manera simple:
Sabiendo que 90º equivale a π/2, sabemos que 270º (el triple), será 3π/2. Así , el resto de valores comunes
son:
Grados (º) 0 15 30 45 60 75 90 180 270
Radianes(rad) 0 π/12 π/6 π/4 Π3/ 5π/12 π/2 π 3π/2
Como nota aclararía, especificar que, muchos programas de cálculo e incluso las calculadoras trabajan con las
funciones trigonométricas de ángulos en radianes. Como ejemplo, si queremos calcular el coseno de 30º en Microsoft
Excel, no podremos utilizar =cos(30), dado que entiende que lo que queremos calcular es el coseno de 30 radianes.
Bastará con pasar la magnitud a radianes con una función llamada Radianes(), es decir escribiendo =cos(radianes(30)).
Lo mismo pasará con las funciones para el seno y para la tangente: seno() y tan() respectivamente.
2. Frecuencia y Periodo. Longitud de Onda
Muchas magnitudes que representan fenómenos físicos naturales tales como el sonido o la señal de televisión
se pueden considerar como señales periódicas. Es decir, que se repiten cada unidad de tiempo llamada Periodo y
expresada comúnmente como T. Es más, la teoría de Fourier (matemático francés) nos va a permitir suponer que todas
las señales con las que trabajamos lo son en tanto que pueden considerarse suma de señales periódicas más simples.
Este hecho va a provocar que podamos hablar la suma de esas componentes periódicas como Espectro de
una señal, donde se representa la frecuencia de cada señal fundamental frente a la amplitud que tiene dentro de la
señal a la que suma su presencia. La relación entre periodo y frecuencia de una señal es inversamente proporcional, de
manera que podemos definir que la frecuencia de una señal es el número de repeticiones o ciclos que produce en un
segundo:
F=1/T
Como el periodo se expresa en segundos, la frecuencia lo hará en Hertzios (s-1). De igual manera, podemos
deducir que si el orden del periódo es de ms, la magnitud más común que se generará será el kHz; si el periodo es µs,
la frecuencia estará en torno a MHz, y si T está en ns, F, rondará el GHz.
Otro parámetro fundamental relacionado con periodo y frecuencia, afecta directamente a la propagación de
una señal periódica. Cuando hablamos de que las partículas del aire vibran produciendo sonido, no decimos que dichas
partículas se propagan sino que lo hace la onda. Las partículas se separan de su posición de equilibrio F veces en un
segundo, pero la onda recorre un espacio que depende del medio donde se produzca. A ese espacio recorrido en un
segundo se le conoce con el nombre de Velocidad de Propagación y se suele expresar como c (en m/s). Su valor
dependerá del tipo de onda y del medio donde se propague; así, para ondas sonoras en el aire en condiciones
Página 2 de 4
3. Equipos de Imagen Tema 0. Introducción Samuel Fernández
normales, toma un valor de 340m/s; sin embargo, para ondas electromagnéticas como la luz o las emisiones de

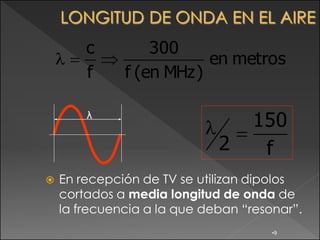

radiofrecuencia, su valor es de 3:108 m/s. Pues bien, a partir de F (o de T) y de c, se puede saber la distancia en
metros que hay entre una partícula en vibración y la siguiente en el mismo estado en la dirección de propagación y se
conoce como Longitud de Onda (λ=[landa]) y se calcula como:
λ=c·F=c/T

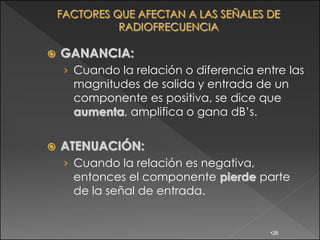

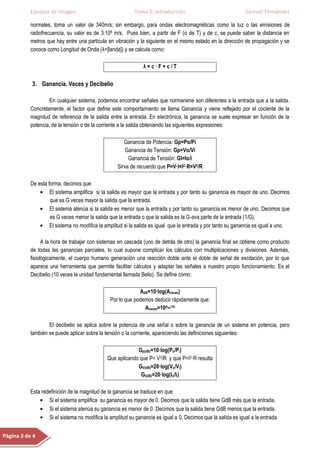

3. Ganancia. Veces y Decibelio
En cualquier sistema, podemos encontrar señales que normanene son diferentes a la entrada que a la salida.
Concretamente, el factor que define este comportamiento se llama Ganancia y viene reflejado por el cociente de la
magnitud de referencia de la salida entre la entrada. En electrónica, la ganancia se suele expresar en función de la
potencia, de la tensión o de la corriente a la salida obteniendo las siguientes expresiones:
Ganancia de Potencia: Gp=Po/Pi
Ganancia de Tensión: Gp=Vo/Vi
Ganancia de Tensión: GI=Io/i
Sirva de recuerdo que P=V·I=I2·R=V2/R
De esta forma, decimos que:
El sistema amplifica si la salida es mayor que la entrada y por tanto su ganancia es mayor de uno. Decimos
que es G veces mayor la salida que la entrada.
El sistema atenúa si la salida es menor que la entrada y por tanto su ganancia es menor de uno. Decimos que
es G veces menor la salida que la entrada o que la salida es la G-ava parte de la entrada (1/G).
El sistema no modifica la amplitud si la salida es igual que la entrada y por tanto su ganancia es igual a uno.
A la hora de trabajar con sistemas en cascada (uno de detrás de otro) la ganancia final se obtiene como producto
de todas las ganancias parciales, lo cual supone complicar los cálculos con multiplicaciones y divisiones. Además,
fisiológicamente, el cuerpo humano generación una reacción doble ante el doble de señal de excitación, por lo que
aparece una herramienta que permite facilitar cálculos y adaptar las señales a nuestro propio funcionamiento. Es el
Decibelio (10 veces la unidad fundamental llamada Belio). Se define como:
AdB=10·log(Aveces)
Por lo que podemos deducir rápidamente que:
Aveces=10Adb/10
El decibelio se aplica sobre la potencia de una señal o sobre la ganancia de un sistema en potencia, pero
también se puede aplicar sobre la tensión o la corriente, apareciendo las definiciones siguientes:
Gp(dB)=10·log(Po/Pi)
Que aplicando que P= V2/R y que P=I2·R resulta
GV(dB)=20·log(Vo/Vi)
GI(dB)=20·log(Io/Ii)
Esta redefinición de la magnitud de la ganancia se traduce en que:
Si el sistema amplifica su ganancia es mayor de 0. Decimos que la salida tiene GdB más que la entrada.
Si el sistema atenúa su ganancia es menor de 0. Decimos que la salida tiene GdB menos que la entrada.
Si el sistema no modifica la amplitud su ganancia es igual a 0. Decimos que la salida es igual a la entrada.
Página 3 de 4
4. Equipos de Imagen Tema 0. Introducción Samuel Fernández
En ocasiones no tenemos una señal a la entrada para comparar o simplemente queremos expresar una potencia o
una tensión en decibelios, para lo cual necesitamos una magnitud de la que digamos que es X dB más. En este
momento aparecen cuatro unidades nuevas que toman como referencia valores conocido y “pseudoexpresados” en la
propia unidad.
Para Potencia se utilizan (principalmente en equipos de sonido):
dBw: toma como referencia, o lo que es lo mismo, compara la magnitud con una potencia de de 1W
dBmw: compara la magnitud con una potencia de referencia de 1mW
Para Tensión se utilizan (principalmente en equipos de imagen):
dBV: toma como referencia, o lo que es lo mismo, compara la magnitud con una tensión de 1V
dBµV: compara la magnitud con una tensión de referencia de 1µV
Como aclaración, si tenemos dos tensión expresadas en dBµV, para calcular la ganancia, bastará con
restarlas y expresar el resultado en dB (el µV solo indica la unidad de referencia). Es decir, no hay necesidad de
calcular las tensiones expresadas en Voltios a través de V=10AdbµV/20
2. Ejercicios de Aplicación
1. Calcular el número de ciclos que recorre una onda de 11,4 HGz emitida desde un satélite hasta su llegada
a la tierra. Suponer velocidad lineal V=s/t y distancia al satélite 36.000km.

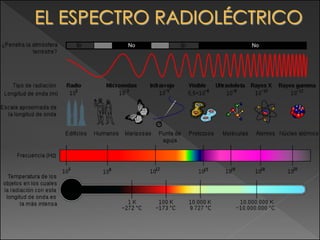

2. El espectro radioeléctrico presenta señales visibles (luz) entre las longitudes de onda que van de 400nm
para el azul hasta 700nm del rojo. Calcule los límites de frecuencia de la luz visible y trate de justificar la
existencia de rayos infrarojos y ultravioletas.
3. Calcule la ganancia de un sistema que presenta:
i. El mismo valor de tensión a la entrada que a la salida.
ii. Tensión doble a al salida que a la entrada.
iii. Tensión doble a al entrada que a la salida.
4. Sabiendo que una señal de televisión muestra en el equipo de medida un valor de 64 dBµV en una toma,
calcule:
i. El valor de tensión en la toma.
ii. La corriente en la toma sabiendo que presenta una impedancia de 75Ω.
iii. El valor de tensión de necesaria a la entrada al sistema para que pueda perder 6 veces su señal
en ambas magnitudes.
5. El nivel de entrada de un sistema de de 20 dBµV. A su salida, la señal presenta una ganancia de 20dB.
Exprese el resultado en V, dBµV, dBm y dBw (tome el mismo valor de impedancia que en el ejercicio d).
6. Un altavoz de 300 Ω entrega una potencia máxima de 50dBm. ¿Qué diferencia de potencial se podrá
medir en sus bornes?
3. Panorámica General de la imagen
A continuación, se muestra el contenido de la presentación de los contenidos generales del módulo que se utiliza
para que el alumno alcance la perspectiva global del mismo.
Página 4 de 4

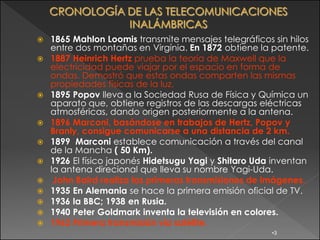

7. 1865 Mahlon Loomis transmite mensajes telegráficos sin hilos
entre dos montañas en Virgínia. En 1872 obtiene la patente.
1887 Heinrich Hertz prueba la teoría de Maxwell que la
electricidad puede viajar por el espacio en forma de
ondas. Demostró que estas ondas comparten las mismas
propiedades físicas de la luz.
1895 Popov lleva a la Sociedad Rusa de Física y Química un
aparato que, obtiene registros de las descargas eléctricas
atmosféricas, dando origen posteriormente a la antena.
1896 Marconi, basándose en trabajos de Hertz, Popov y
Branly, consigue comunicarse a una distancia de 2 km.
1899 Marconi establece comunicación a través del canal
de la Mancha ( 50 Km).
1926 El físico japonés Hidetsugu Yagi y Shitaro Uda inventan
la antena direcional que lleva su nombre Yagi-Uda.
John Baird realiza las primeras transmisiones de imágenes.
1935 En Alemania se hace la primera emisión oficial de TV.
1936 la BBC; 1938 en Rusia.
1940 Peter Goldmark inventa la televisión en colores.
1962 Primera transmisión vía satélite.
•3

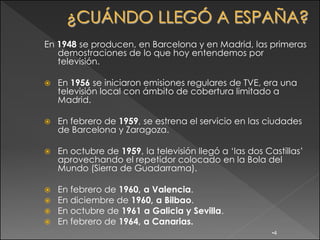

8. En 1948 se producen, en Barcelona y en Madrid, las primeras
demostraciones de lo que hoy entendemos por
televisión.
En 1956 se iniciaron emisiones regulares de TVE, era una
televisión local con ámbito de cobertura limitado a
Madrid.
En febrero de 1959, se estrena el servicio en las ciudades
de Barcelona y Zaragoza.
En octubre de 1959, la televisión llegó a „las dos Castillas‟
aprovechando el repetidor colocado en la Bola del
Mundo (Sierra de Guadarrama).
En febrero de 1960, a Valencia.
En diciembre de 1960, a Bilbao.
En octubre de 1961 a Galicia y Sevilla.
En febrero de 1964, a Canarias.
•4

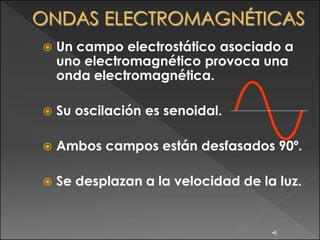

10. Un campo electrostático asociado a
uno electromagnético provoca una
onda electromagnética.
Su oscilación es senoidal.
Ambos campos están desfasados 90º.
Se desplazan a la velocidad de la luz.
•6

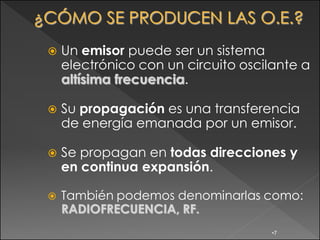

11. Un emisor puede ser un sistema
electrónico con un circuito oscilante a
altísima frecuencia.
Su propagación es una transferencia
de energía emanada por un emisor.
Se propagan en todas direcciones y
en continua expansión.
También podemos denominarlas como:
RADIOFRECUENCIA, RF.
•7
12. Tienen la forma de esferas concéntricas
de 3 dimensiones, y en estado de
continua dilatación.
Necesitan un “medio” para
propagarse, el aire, elementos
metálicos, conductores.
Lo atraviesan casi todo, excepto las
superficies conductoras, que las reflejan
y presentan oposición.

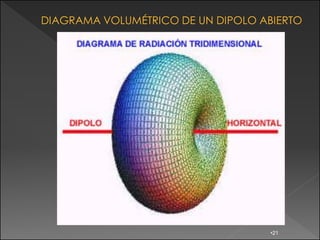

VER DIAGRAMA VOLUMÉTRICO DE UN DIPOLO
•8
13. c 300
en metros
f f (en MHz )
λ
150
2 f
En recepción de TV se utilizan dipolos
cortados a media longitud de onda de
la frecuencia a la que deban “resonar”.
•9
14.

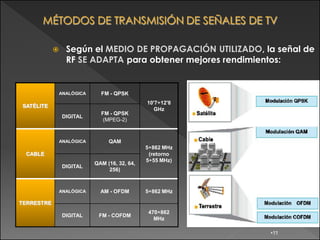

15. Según el MEDIO DE PROPAGACIÓN UTILIZADO, la señal de
RF SE ADAPTA para obtener mejores rendimientos:
ANALÓGICA FM - QPSK
10'7÷12'8
SATÉLITE
GHz
FM - QPSK
DIGITAL
(MPEG-2)
ANALÓGICA QAM
5÷862 MHz
CABLE (retorno
5÷55 MHz)
QAM (16, 32, 64,
DIGITAL
256)
ANALÓGICA AM - OFDM 5÷862 MHz
TERRESTRE
470÷862
DIGITAL FM - COFDM
MHz
•11

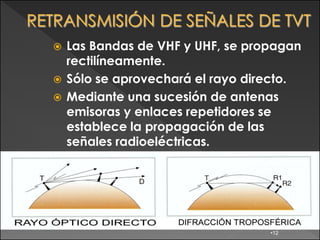

16. Las Bandas de VHF y UHF, se propagan
rectilíneamente.
Sólo se aprovechará el rayo directo.
Mediante una sucesión de antenas
emisoras y enlaces repetidores se
establece la propagación de las
señales radioeléctricas.
•12

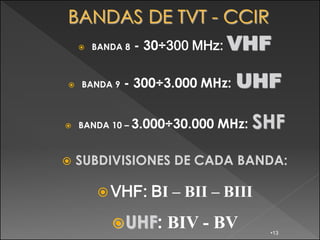

17. BANDA 8 - 30÷300 MHz: VHF
BANDA 9 - 300÷3.000 MHz: UHF
BANDA 10 – 3.000÷30.000 MHz: SHF
SUBDIVISIONES DE CADA BANDA:
VHF: BI – BII – BIII
UHF: BIV - BV •13

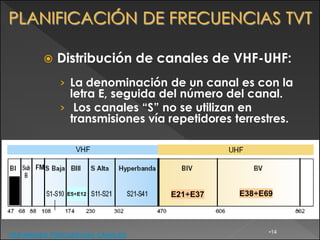

18. Distribución de canales de VHF-UHF:
› La denominación de un canal es con la
letra E, seguida del número del canal.
› Los canales “S” no se utilizan en
transmisiones vía repetidores terrestres.
E2
E3 E5÷E12 E21÷E37 E38÷E69
E4
•14

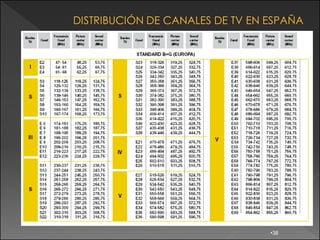

VER IMAGEN FRECUENCIAS CANALES

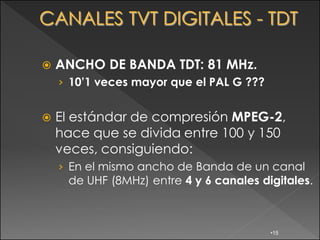

19. ANCHO DE BANDA TDT: 81 MHz.
› 10’1 veces mayor que el PAL G ???
El estándar de compresión MPEG-2,
hace que se divida entre 100 y 150
veces, consiguiendo:
› En el mismo ancho de Banda de un canal
de UHF (8MHz) entre 4 y 6 canales digitales.
•15

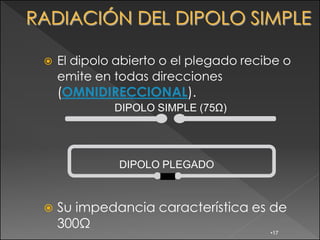

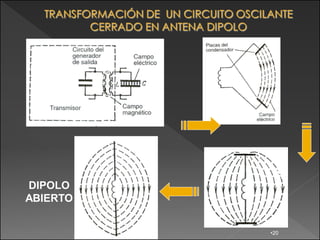

21. El dipolo abierto o el plegado recibe o
emite en todas direcciones
(OMNIDIRECCIONAL).
DIPOLO SIMPLE (75Ω)
DIPOLO PLEGADO
Su impedancia característica es de
300Ω
•17

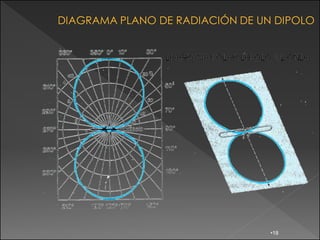

26. Para mejorar la radiación captada por el
dipolo en una sola dirección se le
añaden elementos parásitos, o tipo
YAGI-UDA.
Si son más cortos se llama, directores.
Si son más largos, reflectores.
REFLECTORES
DIRECTORES
DIPOLO •22

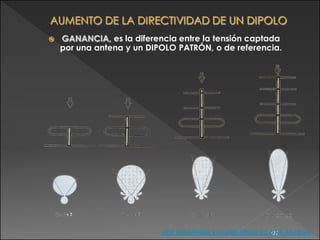

27. GANANCIA, es la diferencia entre la tensión captada
por una antena y un DIPOLO PATRÓN, o de referencia.

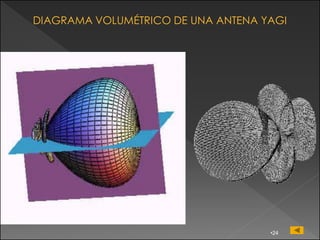

VER DIAGRAMA VOLUMÉTRICO DE UNA ANTENA
•23

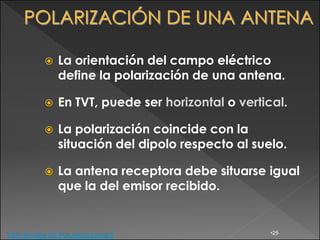

29. La orientación del campo eléctrico
define la polarización de una antena.
En TVT, puede ser horizontal o vertical.
La polarización coincide con la
situación del dipolo respecto al suelo.
La antena receptora debe situarse igual
que la del emisor recibido.

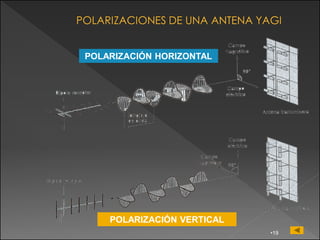

VER IMAGEN DE POLARIZACIONES •25
30. GANANCIA:
› Cuando la relación o diferencia entre las
magnitudes de salida y entrada de un
componente es positiva, se dice que
aumenta, amplifica o gana dB‟s.
ATENUACIÓN:
› Cuando la relación es negativa,
entonces el componente pierde parte
de la señal de entrada.
•26

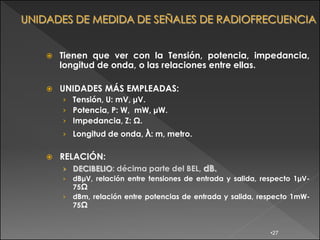

31. Tienen que ver con la Tensión, potencia, impedancia,
longitud de onda, o las relaciones entre ellas.
UNIDADES MÁS EMPLEADAS:
› Tensión, U: mV, μV.
› Potencia, P: W, mW, μW.
› Impedancia, Z: Ω.
› Longitud de onda, λ: m, metro.
RELACIÓN:
› DECIBELIO: décima parte del BEL, dB.
› dBμV, relación entre tensiones de entrada y salida, respecto 1μV-
75Ω
› dBm, relación entre potencias de entrada y salida, respecto 1mW-
75Ω
•27
32. •28
DIRECTIVIDAD - GANANCIA
RELACIÓN DELANTE*ATRÁS - ANCHO DE BANDA
33. •29

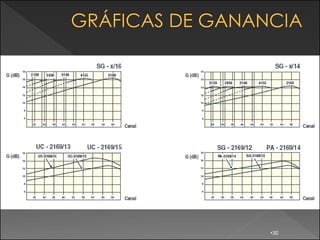

Interpretación de los gráficos de ganancia.
35. •31
Estrechando el lóbulo de radiación, se
reducen interferencias.
Se necesita un adaptador para el
acople.
La longitud “L” es muy crítica.

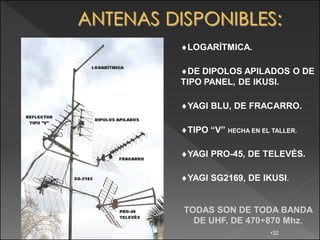

36. LOGARÍTMICA.
DE DIPOLOS APILADOS O DE
TIPO PANEL, DE IKUSI.
YAGI BLU, DE FRACARRO.
TIPO “V” HECHA EN EL TALLER.
YAGI PRO-45, DE TELEVÉS.
YAGI SG2169, DE IKUSI.
TODAS SON DE TODA BANDA
DE UHF, DE 470÷870 Mhz.
•32

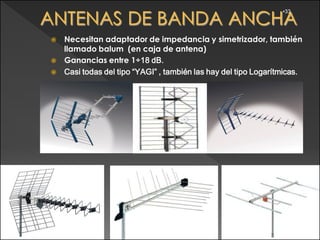

37. •33
Necesitan adaptador de impedancia y simetrizador, también
llamado balum (en caja de antena)
Ganancias entre 1÷18 dB.
Casi todas del tipo “YAGI” , también las hay del tipo Logarítmicas.

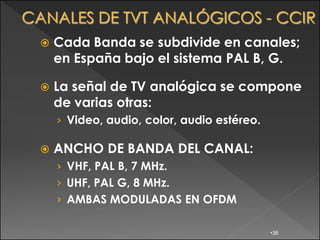

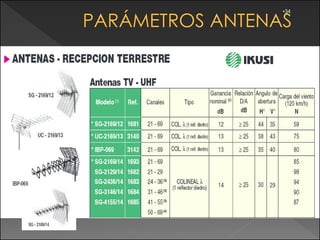

40. Cada Banda se subdivide en canales;
en España bajo el sistema PAL B, G.
La señal de TV analógica se compone
de varias otras:
› Video, audio, color, audio estéreo.
ANCHO DE BANDA DEL CANAL:
› VHF, PAL B, 7 MHz.
› UHF, PAL G, 8 MHz.
› AMBAS MODULADAS EN OFDM
•36

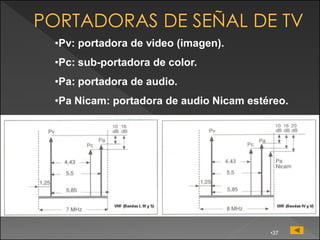

41. •Pv: portadora de video (imagen).
•Pc: sub-portadora de color.
•Pa: portadora de audio.
•Pa Nicam: portadora de audio Nicam estéreo.
•37

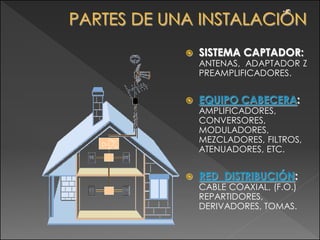

44. •40
SISTEMA CAPTADOR:
ANTENAS, ADAPTADOR Z
PREAMPLIFICADORES.
EQUIPO CABECERA:
AMPLIFICADORES,
CONVERSORES,
MODULADORES,
MEZCLADORES, FILTROS,
ATENUADORES, ETC.
RED DISTRIBUCIÓN:
CABLE COAXIAL, (F.O.)
REPARTIDORES,
DERIVADORES, TOMAS.

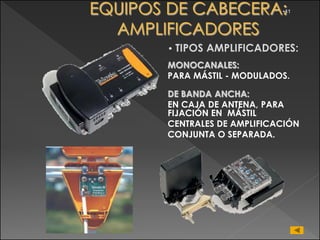

45. •41
• TIPOS AMPLIFICADORES:
MONOCANALES:
PARA MÁSTIL - MODULADOS.
DE BANDA ANCHA:
EN CAJA DE ANTENA, PARA
FIJACIÓN EN MÁSTIL
CENTRALES DE AMPLIFICACIÓN
CONJUNTA O SEPARADA.

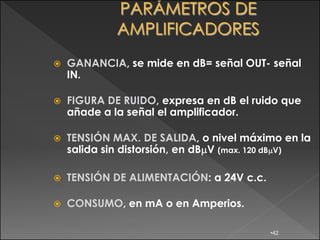

46. GANANCIA, se mide en dB= señal OUT- señal
IN.
FIGURA DE RUIDO, expresa en dB el ruido que
añade a la señal el amplificador.
TENSIÓN MAX. DE SALIDA, o nivel máximo en la
salida sin distorsión, en dB V (max. 120 dB V)
TENSIÓN DE ALIMENTACIÓN: a 24V c.c.
CONSUMO, en mA o en Amperios.
•42

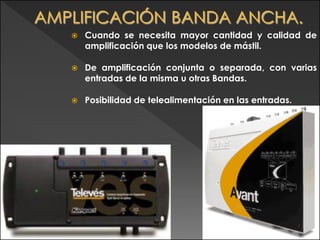

47. Cuando se necesita mayor cantidad y calidad de
amplificación que los modelos de mástil.
De amplificación conjunta o separada, con varias
entradas de la misma u otras Bandas.
Posibilidad de telealimentación en las entradas.
•43

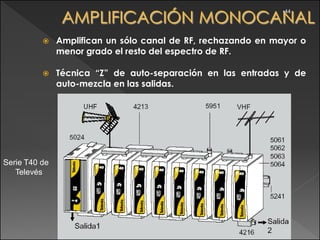

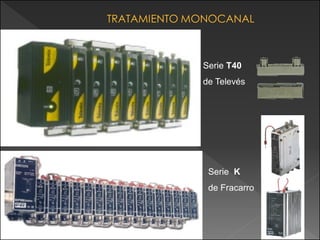

48. •44
Amplifican un sólo canal de RF, rechazando en mayor o
menor grado el resto del espectro de RF.
Técnica “Z” de auto-separación en las entradas y de
auto-mezcla en las salidas.
Serie T40 de
Televés

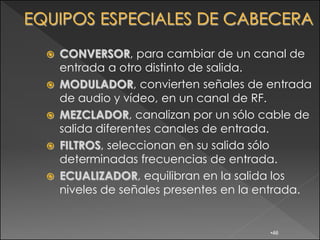

50. CONVERSOR, para cambiar de un canal de
entrada a otro distinto de salida.
MODULADOR, convierten señales de entrada
de audio y vídeo, en un canal de RF.
MEZCLADOR, canalizan por un sólo cable de
salida diferentes canales de entrada.
FILTROS, seleccionan en su salida sólo
determinadas frecuencias de entrada.
ECUALIZADOR, equilibran en la salida los
niveles de señales presentes en la entrada.
•46

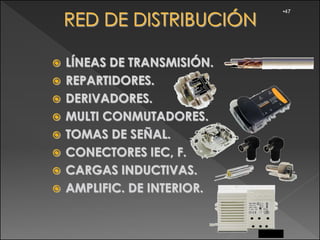

51. •47
LÍNEAS DE TRANSMISIÓN.
REPARTIDORES.
DERIVADORES.
MULTI CONMUTADORES.
TOMAS DE SEÑAL.
CONECTORES IEC, F.
CARGAS INDUCTIVAS.
AMPLIFIC. DE INTERIOR.
52. •48
Conductor asimétrico, 75Ω de impedancia característica.
A mayor calidad del dieléctrico menor atenuación.
≈ 1.100 MHz de ancho de banda máximo.
Atenuación típica 0’2 dBxm en UHF.
Evitar doblar y estirar en exceso, ya que pierde sus
características eléctricas.

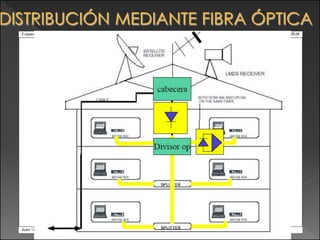

53. •49

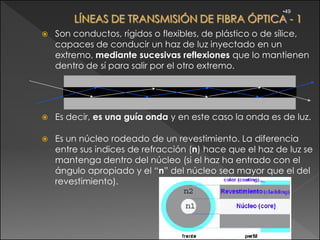

Son conductos, rígidos o flexibles, de plástico o de sílice,
capaces de conducir un haz de luz inyectado en un
extremo, mediante sucesivas reflexiones que lo mantienen
dentro de sí para salir por el otro extremo.
Es decir, es una guía onda y en este caso la onda es de luz.
Es un núcleo rodeado de un revestimiento. La diferencia
entre sus indices de refracción (n) hace que el haz de luz se
mantenga dentro del núcleo (si el haz ha entrado con el
ángulo apropiado y el “n” del núcleo sea mayor que el del
revestimiento).

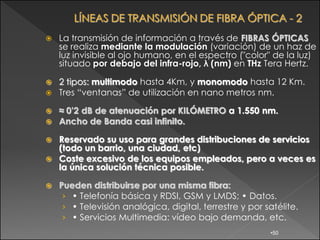

54. La transmisión de información a través de FIBRAS ÓPTICAS
se realiza mediante la modulación (variación) de un haz de
luz invisible al ojo humano, en el espectro ("color" de la luz)
situado por debajo del infra-rojo, λ (nm) en THz Tera Hertz.
2 tipos: multimodo hasta 4Km, y monomodo hasta 12 Km.
Tres “ventanas” de utilización en nano metros nm.
≈ 0’2 dB de atenuación por KILÓMETRO a 1.550 nm.
Ancho de Banda casi infinito.
Reservado su uso para grandes distribuciones de servicios
(todo un barrio, una ciudad, etc)
Coste excesivo de los equipos empleados, pero a veces es
la única solución técnica posible.
Pueden distribuirse por una misma fibra:
› • Telefonía básica y RDSI, GSM y LMDS; • Datos.
› • Televisión analógica, digital, terrestre y por satélite.
› • Servicios Multimedia: vídeo bajo demanda, etc.
•50

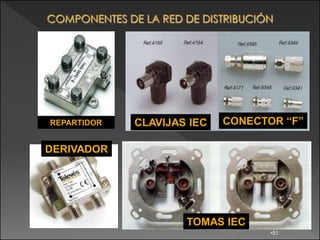

55. REPARTIDOR CLAVIJAS IEC CONECTOR “F”
DERIVADOR
TOMAS IEC
•51

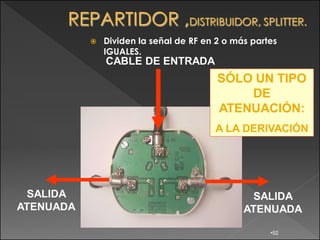

56. Dividen la señal de RF en 2 o más partes
IGUALES.
CABLE DE ENTRADA
SÓLO UN TIPO
DE
ATENUACIÓN:
A LA DERIVACIÓN
SALIDA SALIDA
ATENUADA ATENUADA
•52

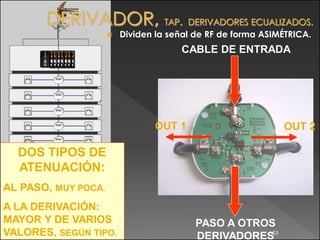

57. Dividen la señal de RF de forma ASIMÉTRICA.
CABLE DE ENTRADA
OUT 1 OUT 2
DOS TIPOS DE
ATENUACIÓN:
AL PASO, MUY POCA.
A LA DERIVACIÓN:
MAYOR Y DE VARIOS PASO A OTROS
VALORES, SEGÚN TIPO. DERIVADORES•53

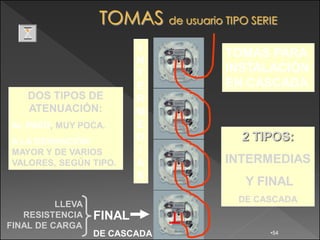

58. I
TOMAS PARA
N
T INSTALACIÓN
E EN CASCADA
DOS TIPOS DE R
ATENUACIÓN: M
AL PASO, MUY POCA. E
A LA DERIVACIÓN: D 2 TIPOS:
MAYOR Y DE VARIOS I
VALORES, SEGÚN TIPO. A INTERMEDIAS
S
Y FINAL
DE CASCADA
LLEVA
RESISTENCIA FINAL
FINAL DE CARGA
DE CASCADA •54

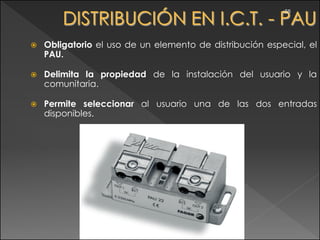

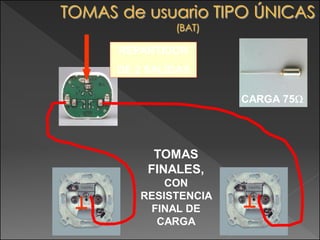

60. •56
Obligatorio el uso de un elemento de distribución especial, el
PAU.
Delimita la propiedad de la instalación del usuario y la
comunitaria.
Permite seleccionar al usuario una de las dos entradas
disponibles.

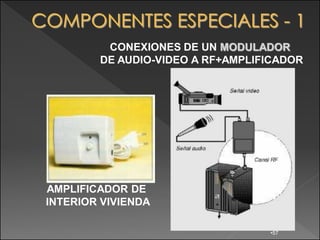

61. CONEXIONES DE UN MODULADOR
DE AUDIO-VIDEO A RF+AMPLIFICADOR
AMPLIFICADOR DE
INTERIOR VIVIENDA
•57

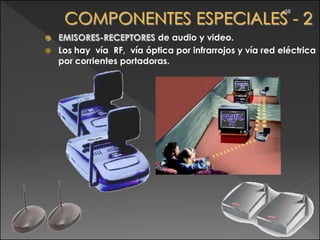

62. •58
EMISORES-RECEPTORES de audio y video.
Los hay vía RF, vía óptica por infrarrojos y vía red eléctrica
por corrientes portadoras.

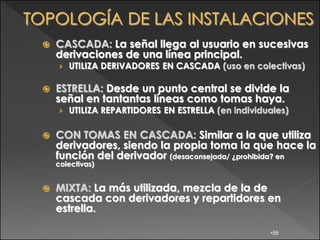

63. CASCADA: La señal llega al usuario en sucesivas
derivaciones de una línea principal.
› UTILIZA DERIVADORES EN CASCADA (uso en colectivas)
ESTRELLA: Desde un punto central se divide la
señal en tantantas líneas como tomas haya.
› UTILIZA REPARTIDORES EN ESTRELLA (en individuales)
CON TOMAS EN CASCADA: Similar a la que utiliza
derivadores, siendo la propia toma la que hace la
función del derivador (desaconsejada/ ¿prohibida? en
colectivas)
MIXTA: La más utilizada, mezcla de la de
cascada con derivadores y repartidores en
estrella.
•59

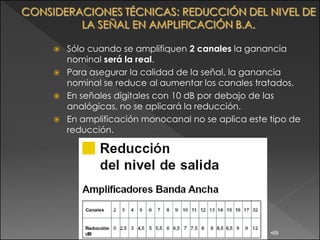

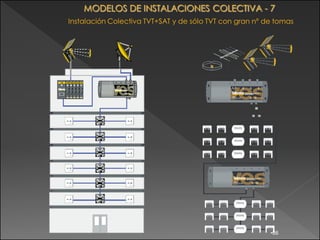

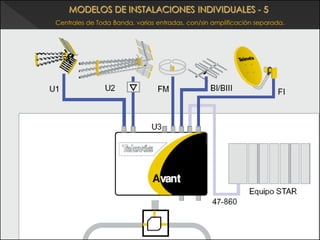

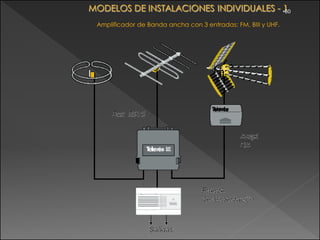

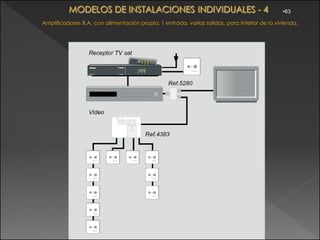

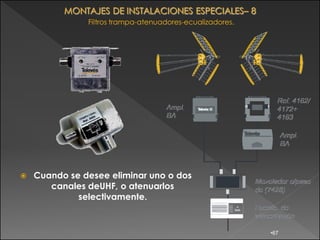

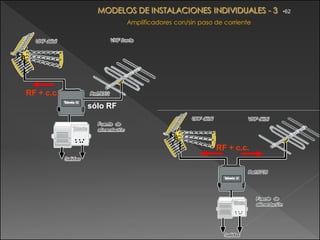

73. Sólo cuando se amplifiquen 2 canales la ganancia
nominal será la real.
Para asegurar la calidad de la señal, la ganancia
nominal se reduce al aumentar los canales tratados.
En señales digitales con 10 dB por debajo de las
analógicas, no se aplicará la reducción.
En amplificación monocanal no se aplica este tipo de
reducción.
•69

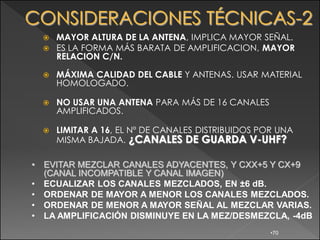

74. MAYOR ALTURA DE LA ANTENA, IMPLICA MAYOR SEÑAL.
ES LA FORMA MÁS BARATA DE AMPLIFICACION, MAYOR
RELACION C/N.
MÁXIMA CALIDAD DEL CABLE Y ANTENAS. USAR MATERIAL
HOMOLOGADO.
NO USAR UNA ANTENA PARA MÁS DE 16 CANALES
AMPLIFICADOS.
LIMITAR A 16, EL Nº DE CANALES DISTRIBUIDOS POR UNA
MISMA BAJADA. ¿CANALES DE GUARDA V-UHF?
• EVITAR MEZCLAR CANALES ADYACENTES, Y CXX+5 Y CX+9
(CANAL INCOMPATIBLE Y CANAL IMAGEN)
• ECUALIZAR LOS CANALES MEZCLADOS, EN ±6 dB.
• ORDENAR DE MAYOR A MENOR LOS CANALES MEZCLADOS.
• ORDENAR DE MENOR A MAYOR SEÑAL AL MEZCLAR VARIAS.
• LA AMPLIFICACIÓN DISMINUYE EN LA MEZ/DESMEZCLA, -4dB
•70

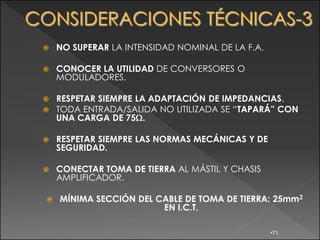

75. NO SUPERAR LA INTENSIDAD NOMINAL DE LA F.A.
CONOCER LA UTILIDAD DE CONVERSORES O
MODULADORES.
RESPETAR SIEMPRE LA ADAPTACIÓN DE IMPEDANCIAS.
TODA ENTRADA/SALIDA NO UTILIZADA SE “TAPARÁ” CON
UNA CARGA DE 75 .
RESPETAR SIEMPRE LAS NORMAS MECÁNICAS Y DE
SEGURIDAD.
CONECTAR TOMA DE TIERRA AL MÁSTIL Y CHASIS
AMPLIFICADOR.
MÍNIMA SECCIÓN DEL CABLE DE TOMA DE TIERRA: 25mm2
EN I.C.T.
•71

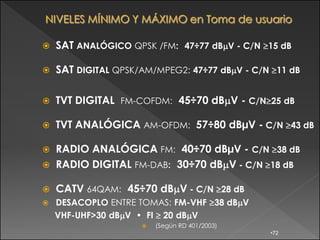

76. SAT ANALÓGICO QPSK /FM: 47÷77 dB V - C/N 15 dB
SAT DIGITAL QPSK/AM/MPEG2: 47÷77 dB V - C/N 11 dB
TVT DIGITAL FM-COFDM: 45÷70 dB V - C/N 25 dB
TVT ANALÓGICA AM-OFDM: 57÷80 dBµV - C/N 43 dB
RADIO ANALÓGICA FM: 40÷70 dBµV - C/N 38 dB
RADIO DIGITAL FM-DAB: 30÷70 dB V - C/N 18 dB
CATV 64QAM: 45÷70 dB V - C/N 28 dB
DESACOPLO ENTRE TOMAS: FM-VHF 38 dB V
VHF-UHF>30 dB V • FI 20 dB V
(Según RD 401/2003)
•72
