El documento describe el circuito integrado temporizador 555. Fue introducido en 1972 y puede producir demoras de tiempo exactas u oscilaciones controladas por resistencias y condensadores externos. Consiste en 23 transistores, 2 diodos y 16 resistores encapsulados en silicio. Puede funcionar como multivibrador astable u oscilador monoestable generando señales cuadradas.

1. Circuito Intregado 555
Alí Quiroz Bruno

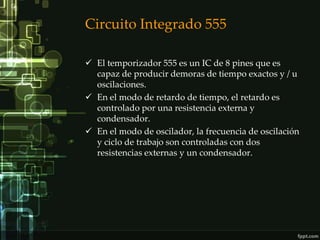

2. Circuito Integrado 555
 El temporizador 555 es un IC de 8 pines que es
capaz de producir demoras de tiempo exactos y / u
oscilaciones.
 En el modo de retardo de tiempo, el retardo es
controlado por una resistencia externa y
condensador.
 En el modo de oscilador, la frecuencia de oscilación
y ciclo de trabajo son controladas con dos
resistencias externas y un condensador.

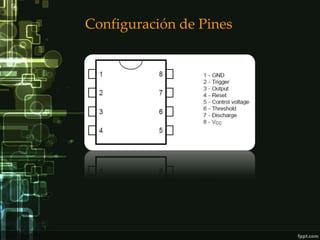

3. Configuración de Pines

4. Diagrama a Bloques

5. Esquema interno

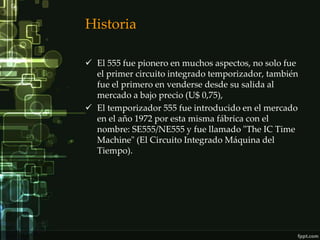

6. Historia
 El 555 fue pionero en muchos aspectos, no solo fue
el primer circuito integrado temporizador, también
fue el primero en venderse desde su salida al
mercado a bajo precio (U$ 0,75),
 El temporizador 555 fue introducido en el mercado
en el año 1972 por esta misma fábrica con el
nombre: SE555/NE555 y fue llamado "The IC Time
Machine" (El Circuito Integrado Máquina del
Tiempo).

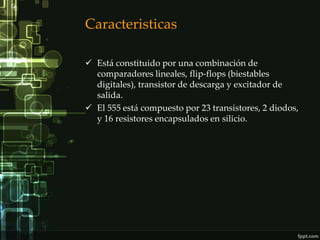

7. Caracteristicas
 Está constituido por una combinación de
comparadores lineales, flip-flops (biestables
digitales), transistor de descarga y excitador de
salida.
 El 555 está compuesto por 23 transistores, 2 diodos,
y 16 resistores encapsulados en silicio.

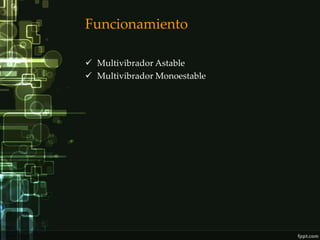

8. Funcionamiento
 Multivibrador Astable
 Multivibrador Monoestable

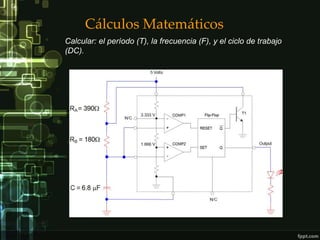

9. Cálculos Matemáticos
Calcular: el período (T), la frecuencia (F), y el ciclo de trabajo
(DC).

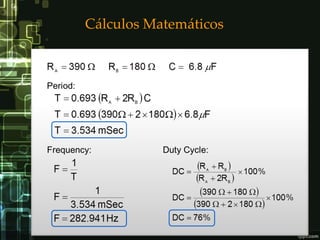

10. Cálculos Matemáticos

11. Cálculos Matemáticos
Calcular el valor de RA y RB de modo que el oscilador tenga
una frecuencia de 2,5 KHz y 60% ciclo de servicio (CD).
