1. 2o Ingenier´ de Telecomunicaci´n. Segundo Cuatrimestre
ıa o
´
LABORATORIO DE ELECTRONICA
´
PRACTICA 7
El Temporizador 555
Material necesario:
Circuitos integrados: 1 - LMC555
Condensadores: 2 - 0,01 µF
1 - 0,1 µF
Potenci´metros:
o 2 - 0 − 10 kΩ
Diodos: 1
1. Introducci´n
o
El circuito integrado que vamos a utilizar es una implementaci´n CMOS de la conocida
o
serie 555 de temporizadores de prop´sito general. Tiene la capacidad de generar pulsos
o
con una alta precisi´n en frecuencia y en los tiempos de duraci´n del pulso. El consumo
o o
de potencia es muy reducido al tratarse de tecnolog´ CMOS.
ıa
En la Figura 1 mostramos un esquema de bloques del circuito integrado, en el que se
indican sus conexiones exteriores y el n´ mero de pin que corresponde a cada una.
u
En los encapsulados DIP de ocho pines, la configuraci´n de conexiones es como la
o
que se muestra en la Figura 2, donde hemos utilizados las abreviaturas en ingl´s para las
e
siguientes se˜ ales:
n
1. GND: ground, conexi´n a tierra
o
2. T RIG: trigger, disparo
3. OUT : out, salida
4. RESET : reset, reinicializaci´n.
o
5. CONT : control, voltaje de control
6. T HRES: threshold, voltaje umbral
7. DISCH: discharge, descarga
8. VCC : voltaje de alimentaci´n
o
1

2. VCC
8
555
R
6
Umbral +
- R
Control 5 3
R Salida
Disparo 2 +
- S
Descarga
7
R
1 4
Reset

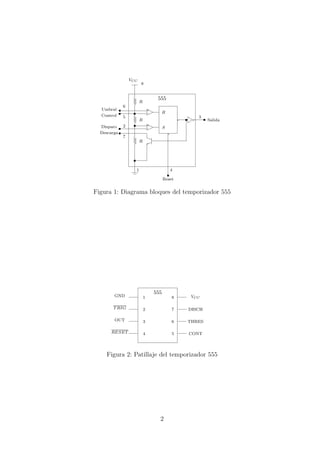

Figura 1: Diagrama bloques del temporizador 555
555
GND 1 8 VCC
T RIG 2 7 DISCH
OUT 3 6 THRES
RESET 4 5 CONT
Figura 2: Patillaje del temporizador 555
2

3. El temporizador 555 puede ser configurado, mediante componentes externos, como un
monoestable no-redisparable, en el que podemos controlar la duraci´n del pulso, o como
o
un aestable (oscilador) en el que podemos controlar la frecuencia de la se˜ al y el ciclo de
n
trabajo.
2. Configuraci´n del 555 como monoestable no–redis-
o
parable
Utilizando una resistencia variable y dos condensadores, montar el siguiente circuito,
en el que C y RA son los componentes externos que permitir´n controlar la duraci´n de
a o
los pulsos mediante la expresi´n:
o
tH = 1,1RA C
(el condensador opcional Cdes de desacoplo se utiliza para reducir los niveles de ruido, y
no tiene ninguna incidencia en el la duraci´n de los pulsos).
o
555
1 8 VCC
RA
T RIG 2 7
OUT 3 6
tH
RESET 4 5 C
(VCC )
Cdes
Figura 3: Configuraci´n como monoestable-no redisparable
o
1. Modificando el valor de la resistencia variable RA (medirla con el mult´ ımetro) y
disparando el 555 mediante una se˜ al de reloj de baja frecuencia (unos 10 kHz)
n
introducida en T RIG, construir una gr´fica en que aparezca el tiempo de duraci´n
a o
tH de los impulsos de salida frente al valor de la resistencia RA (tomar unos veinte
valores y ajustar para obtener la constante de proporcionalidad del comportamiento
lineal esperado).
2. Comentar el resultado obtenido y explicar el mecanismo de funcionamiento (a partir
del esquema de bloques del 555) de su comportamiento como monoestable (analizar
los procesos de carga y descarga del condensador C).
3. Modificar la frecuencia de reloj en el rango 5−15 kHz y medir el valor de RA cuando
el ciclo de trabajo se hace pr´cticamenete del 100 %. Construir una gr´fica con los
a a
datos y razonar su comportamiento.
3

4. 3. Configuraci´n del 555 como aestable (oscilador)
o
Montar, utilizando dos resistencias variables, el siguiente circuito como muestra la
figura 4:
555
1 8 VCC
RA
2 7
RB
OUT 3 6
RESET 4 5 C
(VCC )
Cdes
Figura 4: Configuraci´n como monoestable no–redisparable
o
1. Medir el periodo, T y el tiempo de alta tH , de la se˜ al de salida para distintos
n
valores de RA y RB (primero dejar una de ellas fija y modificar la otra para cons-
truir una gr´fica, despu´s hacer lo mismo para la otra, medir unos veinte valores
a e
para cada gr´fica). Obtener en ambos casos la constante de proporcionalidad del
a
comportamiento lineal esperado para la variable T :
T = 0,7(RA + 2RB )C
¿Que relaci´n hay entre las pendientes de ambas gr´ficas?
o a
2. Calcular, con algunos de los valores ya medidos, el ciclo de trabajo ( % del tiempo
en que la se˜ al de salida es ALTA) de la se˜ al de salida del 555 configurado como
n n
oscilador, compararlo con el valor te´rico que se obtendr´ para los valores de RA y
o ıa
RB .
tH RA + RB
CT ( %) = =
tH + tL RA + 2RB
3. Explicar, a partir del esquema de bloques del 555, el funcionamiento del tempo-
rizador como oscilador (analizar los procesos de carga y descarga del condensador
C).
4. Aplicaci´n: Modulador de ancho de pulso y de po-
o
sici´n de pulso
o
Como aplicaci´n, realizaremos dos moduladores, el primero de ancho de pulso y el
o
segundo de posici´n de pulso.
o
Montar el circuito de la Figura 5. Utilizar una se˜ al senoidal de 3 Vpp como se˜ al
n n
moduladora, RA = 9,1 kΩ y C = 0,01 µF.
4

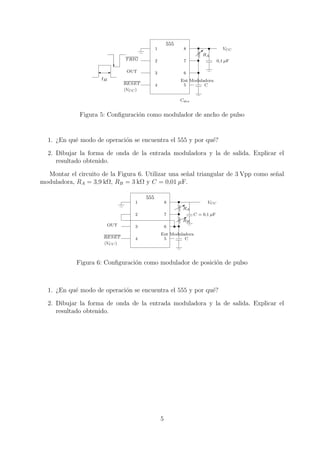

5. 555
1 8 VCC
RA
T RIG 2 7 0,1 µF
OUT 3 6
tH Ent Moduladora
RESET 4 5 C
(VCC )
Cdes
Figura 5: Configuraci´n como modulador de ancho de pulso
o
1. ¿En qu´ modo de operaci´n se encuentra el 555 y por qu´?
e o e
2. Dibujar la forma de onda de la entrada moduladora y la de salida. Explicar el
resultado obtenido.
Montar el circuito de la Figura 6. Utilizar una se˜ al triangular de 3 Vpp como se˜ al
n n
moduladora, RA = 3,9 kΩ, RB = 3 kΩ y C = 0,01 µF.
555
1 8 VCC
RA
2 7 C = 0,1 µF
RB
OUT 3 6
Ent Moduladora
RESET 4 5 C
(VCC )
Figura 6: Configuraci´n como modulador de posici´n de pulso
o o
1. ¿En qu´ modo de operaci´n se encuentra el 555 y por qu´?
e o e
2. Dibujar la forma de onda de la entrada moduladora y la de salida. Explicar el
resultado obtenido.
