1. UNIVERSIDAD FERMÍN TORO
VICE-RECTORADO ACADÉMICO
ESCUELA DE ELECTRICA
CABUDARE – ESTADO LARA
Asignación 7
Proyecto con Flip Flop.
Discente:
Franklin Santos C.I.26079931
Prof. Marienny Arrieche
Materia: Circuitos Digitales
Sección: SAIA B
Enero del 2017

2. Introducción
Podemos partir de que, en los sistemas secuenciales, los valores de las
salidas, en un momento dado, no dependen exclusivamente de los valores de
las entradas en dicho momento, sino también dependen del estado anterior o
estado interno y que el sistema secuencial más simple es el biestable, de los
cuales, el de tipo D (o cerrojo) es el más utilizado actualmente. Por otra parte,
se tiene que el sistema secuencial requiere de la utilización de un dispositivo
de memoria que pueda almacenar la historia pasada de sus entradas
(denominadas variables de estado) y le permita mantener su estado durante
algún tiempo, estos dispositivos de memoria pueden ser sencillos como un
simple retardador o tan complejos como un circuito completo de memoria
denominado multivibrador biestable o Flip-Flop.
Además, que en éste tipo de circuitos entra un factor que no se había
considerado en los circuitos combinacionales, dicho factor es el tiempo, según
como manejan el tiempo se pueden clasificar en: circuitos secuenciales
síncronos y circuitos secuenciales asíncronos.
En cuanto a circuitos secuenciales asíncronos tenemos que los cambios
de estados ocurren al ritmo natural asociado a las compuertas lógicas
utilizadas en su implementación, lo que produce retardos en cascadas entre
los biestables del circuito, es decir no utilizan elementos especiales de
memoria, lo que puede ocasionar algunos problemas de funcionamiento, ya
que estos retardos naturales no están bajo el control del diseñador y además
no son idénticos en cada compuerta lógica.
A su vez en Los circuitos secuenciales síncronos sólo permiten un
cambio de estado en los instantes marcados o autorizados por una señal de
sincronismo de tipo oscilatorio denominada reloj (cristal o circuito capaz de

3. producir una serie de pulsos regulares en el tiempo), lo que soluciona los
problemas que tienen los circuitos asíncronos originados por cambios de
estado no uniformes dentro del sistema o circuito.

4. LABORATORIO DE CIRCUITOS DIGITALES
PROYECTO Nº 7
DURACIÓN: 1 SEMANAS.
FLIP- FLOP
Objetivos:
 Obtener la Tabla de la verdad de los Flip Flop RS y D
 Estudiar el funcionamiento del flip flop y su uso en diferente configuraciones.
 Observar el efecto del reloj en los flip – flop temporizados y la sincronía de
entradas y salidas.
Material Necesario
 Leds.
 Compuertas lógicas 74LS00, 74LS02
 CI 74LS76.
 CI 74LS14
 Switches o Dipsw
 6 Resistencias de 1 K
 1 Resistencias de 10 K
Bases Teóricas:
Antes de comenzar la practica el alumno debe leer y estudiar: Circuitos
Biestables (Otros nombres Latch, registros o memorias básicas), Flip-Flop tipo D,
Tipo JK Sugerencia: Revisar el 74LS75, 74LS77, Flip-Flop, Tipo JK 74LS76
Pre-Laboratorio:
1. ¿Qué es un flip flop?
Es un elemento básico de una memoria que cambia por un cambio
momentáneo de sus entradas llamado (Trigger). Es un multivibrador capaz
de permanecer en uno de dos estados posibles durante un tiempo indefinido
en ausencia de perturbaciones. Esta característica es ampliamente utilizada
en electrónica digital para memorizar información. El paso de un estado a
otro se realiza variando sus entradas.
2. Investigar la tabla de la verdad, diagrama de tiempo y símbolo de los
siguientes flip-flop:
(a) J-K

5. Tabla de la Verdad y Simbolo con su hoja tecnica:
Diagrama de Tiempo
(b) SR o SC

6. Diagrama de Tiempo
Símbolos y hoja técnica
(c) D
Símbolos y hoja técnica

7. Tabla de la verdad:
Diagrama de Tiempo:
(d) T
Tabla de la verdad y símbolos y hoja técnica:

8. 3. Investigue las hojas técnicas de los flip-flop mencionados en la pregunta No.
2.

9. 4. ¿Qué significan los términos sincrónicos y asincrónicos?
Asíncronos: Que no tiene un intervalo de tiempo constante entre
cada evento. Característica de cualquier sistema de comunicación en el
que el transmisor puede enviar datos sin previo aviso. El receptor debe
estar preparado para aceptar datos en cualquier momento. El Modo
Asíncrono de Transferencia, es una de las más nuevas tecnologías
actuales que prometen ser el futuro de telecomunicaciones involucrando
información de muy diferentes tipos, como audio, video y también forma
la base para el B-ISDN, o Broadband -Integrated Services Digital
Network. Solamente tienen entradas de control. El más empleado es el
biestable RS.
Síncronos: En un sistema de comunicación, el transmisor debe
coordinarse con el receptor antes del envío de datos. Con frecuencia, la
sincronización se maneja haciendo que el hardware transmisor envíe un
pulso regular al no haber datos disponibles. El receptor usa los pulsos
para determinar el comienzo y fin de los bits. Son procesos síncronos los
que dependen de un acontecimiento externo que los dispara. Además de
las entradas de control posee una entrada de sincronismo o de reloj.
5. Investigue las características del CI 74LS14. Dibuje su configuración
interna e indique la función de cada uno de sus pines.

10. Tenemos que el circuitointegrado 7414 constade 6 inversores schmitttrigger
con salida totem pole. Dichos circuitos son usados cuando en las entradas se
tienen niveles con ruido que pueden falsear los niveles de salida. Se puede decir
que la tabla de la verdad de cada inversor es muy sencilla, ya que se invierte el
valor de la entrada. Además, los inversores son muy usados en electrónica,
gracias a ellos podemos adaptar circuitos que necesitan ser realmente
controlados por lógicas inversas. Por ultimo podemos destacar que combinando
varios uno detrás de otro podemos generar retardos pequeños, necesarios a
veces para acceder a circuitos de forma segura.
6. Complete el diagrama de tiempos mostrado para elcircuito de la figura,
suponiendo que ambos flip-flops se hallan inicialmente en el estado
“0”,

11. Actividades:
I Parte. Flip Flop Básicos con Compuertas Lógicas.
1. Dado el circuito de la figura No. 1 realice el montaje en el protoboard, pruebe
su funcionamiento y complete la tabla de la verdad correspondiente.
Figura No. 1
Tabla de la Verdad
Qt R S Qt+1 Q’t+1
0 0 0 0 1
0 0 1 1 0
0 1 0 0 1
0 1 1 X X
1 0 0 1 0
1 0 1 1 0
1 1 0 0 1
1 1 1 X X

12. 2. Dado el circuito de la figura No. 2 realice el montaje en el protoboard, pruebe
su funcionamiento y complete la tabla de la verdad correspondiente.
Figura No. 2
Tabla de la verdad
CLK Qt D Qt+1 Q’t+1
0 0 0 0 1
0 0 1 0 1
0 1 0 1 0
0 1 1 1 0
1 0 0 0 1
1 0 1 1 0
1 1 0 0 1
1 1 1 1 0
II Parte. Estudio y Funcionamiento del Flip – Flop
1. Flip Flop como Divisor de Frecuencia: Dado el circuito de la figura No. 3
realice el montaje en el protoboard y compruebe y explique su funcionamiento.

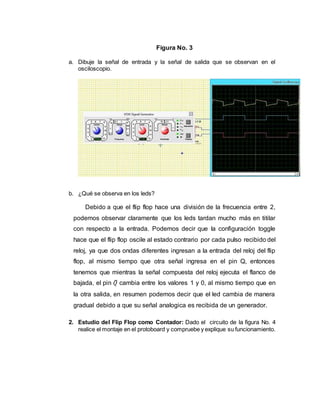

13. Figura No. 3
a. Dibuje la señal de entrada y la señal de salida que se observan en el
osciloscopio.
b. ¿Qué se observa en los leds?
Debido a que el flip flop hace una división de la frecuencia entre 2,
podemos observar claramente que los leds tardan mucho más en titilar
con respecto a la entrada. Podemos decir que la configuración toggle
hace que el flip flop oscile al estado contrario por cada pulso recibido del
reloj, ya que dos ondas diferentes ingresan a la entrada del reloj del flip
flop, al mismo tiempo que otra señal ingresa en el pin Q, entonces
tenemos que mientras la señal compuesta del reloj ejecuta el flanco de
bajada, el pin 𝑄̅ cambia entre los valores 1 y 0, al mismo tiempo que en
la otra salida, en resumen podemos decir que el led cambia de manera
gradual debido a que su señal analogica es recibida de un generador.
2. Estudio del Flip Flop como Contador: Dado el circuito de la figura No. 4
realice el montaje en el protoboard y compruebe y explique su funcionamiento.

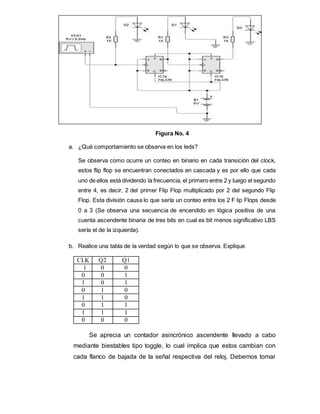

14. Figura No. 4
a. ¿Qué comportamiento se observa en los leds?
Se observa como ocurre un conteo en binario en cada transición del clock,
estos flip flop se encuentran conectados en cascada y es por ello que cada
uno de ellos está dividendo la frecuencia, el primero entre 2 y luego el segundo
entre 4, es decir, 2 del primer Flip Flop multiplicado por 2 del segundo Flip
Flop. Esta división causa lo que sería un conteo entre los 2 F lip Flops desde
0 a 3 (Se observa una secuencia de encendido en lógica positiva de una
cuenta ascendente binaria de tres bits en cual es bit menos significativo LBS
sería el de la izquierda).
b. Realice una tabla de la verdad según lo que se observa. Explique
CLK Q2 Q1
1 0 0
0 0 1
1 0 1
0 1 0
1 1 0
0 1 1
1 1 1
0 0 0
Se aprecia un contador asincrónico ascendente llevado a cabo
mediante biestables tipo toggle, lo cual implica que estos cambian con
cada flanco de bajada de la señal respectiva del reloj. Debemos tomar

15. muy en cuenta el led instalado en el generador de onda cuadrada, puesto
que forma también parte de la cifra ya expuesta. Otra de las cosas que
se pueden observar es que al presentarse 3 bits, se infiere su
connotación de contador MOD 8, debido a que se presentan 8 estados o
combinaciones para la cuenta.

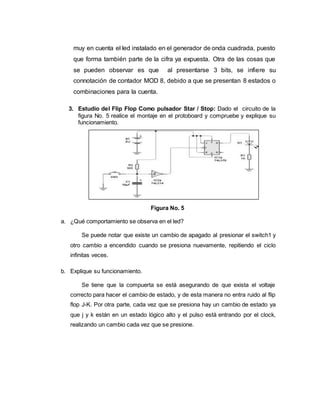

3. Estudio del Flip Flop Como pulsador Star / Stop: Dado el circuito de la
figura No. 5 realice el montaje en el protoboard y compruebe y explique su
funcionamiento.
Figura No. 5
a. ¿Qué comportamiento se observa en el led?
Se puede notar que existe un cambio de apagado al presionar el switch1 y
otro cambio a encendido cuando se presiona nuevamente, repitiendo el ciclo
infinitas veces.
b. Explique su funcionamiento.
Se tiene que la compuerta se está asegurando de que exista el voltaje
correcto para hacer el cambio de estado, y de esta manera no entra ruido al flip
flop J-K. Por otra parte, cada vez que se presiona hay un cambio de estado ya
que j y k están en un estado lógico alto y el pulso está entrando por el clock,
realizando un cambio cada vez que se presione.

16. Post-Laboratorio:
1.- Con el 74194 realiza un circuito secuenciador de Leds, es decir, que se desplace
un Led encendido, (hay que realizar un pulso corto en el SR)
Ejemplo de funcionamiento: 1000 0100 0010 0001
2.- ¿Cómo harías para que repita el ciclo siempre? Es decir: 1000 0100 0010 0001
1000 0100
Procederíamos a colocar Q3 conectado al SR para que así el
desplazamiento pudiera ocurrir de manera infinita, siendo esto debido
gracias a la carga del dato en d0, d1, d2 y d3.

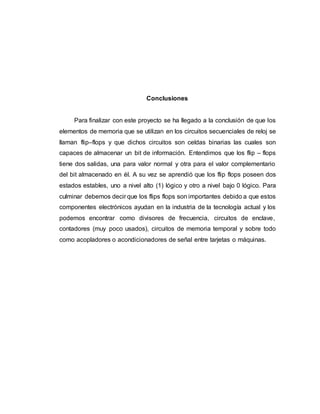

17. Conclusiones
Para finalizar con este proyecto se ha llegado a la conclusión de que los
elementos de memoria que se utilizan en los circuitos secuenciales de reloj se
llaman flip–flops y que dichos circuitos son celdas binarias las cuales son
capaces de almacenar un bit de información. Entendimos que los flip – flops
tiene dos salidas, una para valor normal y otra para el valor complementario
del bit almacenado en él. A su vez se aprendió que los flip flops poseen dos
estados estables, uno a nivel alto (1) lógico y otro a nivel bajo 0 lógico. Para
culminar debemos decir que los flips flops son importantes debido a que estos
componentes electrónicos ayudan en la industria de la tecnología actual y los
podemos encontrar como divisores de frecuencia, circuitos de enclave,
contadores (muy poco usados), circuitos de memoria temporal y sobre todo
como acopladores o acondicionadores de señal entre tarjetas o máquinas.
