Asignación 7
Proyecto con Flip Flop.
Estudiantes: Claurimar Medina Quintero
C.I.: 21.506.011
Profesora: Marienny Arrieche
Cátedra: Circuitos Digitales
Sección: SAIA B
Julio, 2016

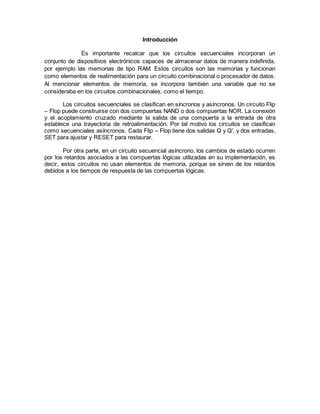

2. Introducción
Es importante recalcar que los circuitos secuenciales incorporan un
conjunto de dispositivos electrónicos capaces de almacenar datos de manera indefinida,
por ejemplo las memorias de tipo RAM. Estos circuitos son las memorias y funcionan
como elementos de realimentación para un circuito combinacional o procesador de datos.
Al mencionar elementos de memoria, se incorpora también una variable que no se
consideraba en los circuitos combinacionales, como el tiempo.
Los circuitos secuenciales se clasifican en síncronos y asíncronos. Un circuito Flip
– Flop puede construirse con dos compuertas NAND o dos compuertas NOR. La conexión
y el acoplamiento cruzado mediante la salida de una compuerta a la entrada de otra
establece una trayectoria de retroalimentación. Por tal motivo los circuitos se clasifican
como secuenciales asíncronos. Cada Flip – Flop tiene dos salidas Q y Q', y dos entradas,
SET para ajustar y RESET para restaurar.
Por otra parte, en un circuito secuencial asíncrono, los cambios de estado ocurren
por los retardos asociados a las compuertas lógicas utilizadas en su implementación, es
decir, estos circuitos no usan elementos de memoria, porque se sirven de los retardos
debidos a los tiempos de respuesta de las compuertas lógicas.

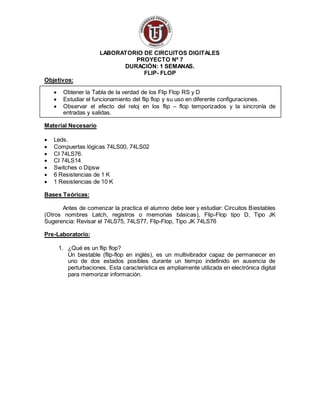

3. LABORATORIO DE CIRCUITOS DIGITALES
PROYECTO Nº 7
DURACIÓN: 1 SEMANAS.
FLIP- FLOP
Objetivos:
 Obtener la Tabla de la verdad de los Flip Flop RS y D
 Estudiar el funcionamiento del flip flop y su uso en diferente configuraciones.
 Observar el efecto del reloj en los flip – flop temporizados y la sincronía de
entradas y salidas.
Material Necesario
 Leds.
 Compuertas lógicas 74LS00, 74LS02
 CI 74LS76.
 CI 74LS14
 Switches o Dipsw
 6 Resistencias de 1 K
 1 Resistencias de 10 K
Bases Teóricas:
Antes de comenzar la practica el alumno debe leer y estudiar: Circuitos Biestables
(Otros nombres Latch, registros o memorias básicas), Flip-Flop tipo D, Tipo JK
Sugerencia: Revisar el 74LS75, 74LS77, Flip-Flop, Tipo JK 74LS76
Pre-Laboratorio:
1. ¿Qué es un flip flop?
Un biestable (flip-flop en inglés), es un multivibrador capaz de permanecer en
uno de dos estados posibles durante un tiempo indefinido en ausencia de
perturbaciones. Esta característica es ampliamente utilizada en electrónica digital
para memorizar información.

4. 2. Investigar la tabla de la verdad, diagrama de tiempo y símbolo de los siguientes
flip-flop:
(a) J-K
(b) SR o SC

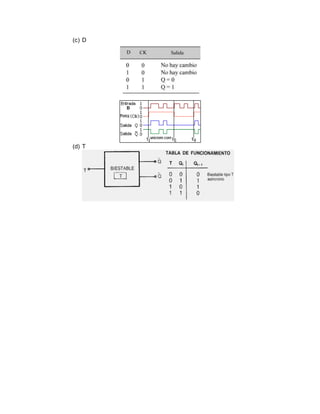

5. (c) D
(d) T

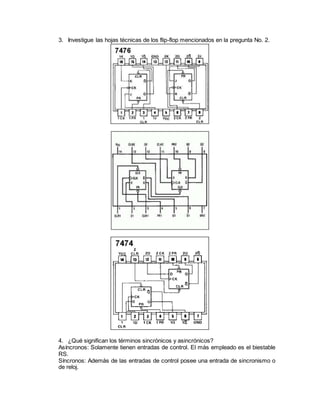

6. 3. Investigue las hojas técnicas de los flip-flop mencionados en la pregunta No. 2.
4. ¿Qué significan los términos sincrónicos y asincrónicos?
Asíncronos: Solamente tienen entradas de control. El más empleado es el biestable
RS.
Síncronos: Además de las entradas de control posee una entrada de sincronismo o
de reloj.

7. 5. Investigue las características del CI 74LS14. Dibuje su configuración interna e
indique la función de cada uno de sus pines.
El circuito integrado 7414 consta de 6 inversores schmitt trigger con salida totem
pole. Estos circuitos son usados cuando en las entradas se tienen niveles con ruido
que pueden falsear los niveles de salida.
La tabla de la verdad de cada inversor es muy sencilla, se invierte el valor de la
entrada.
Los inversores son muy usados en electrónica, gracias a ellos podemos adaptar
circuitos que necesitan ser controlados por lógicas inversas. También combinando
varios uno detrás de otro podemos generar retardos pequeños, necesarios a veces
para acceder a circuitos de forma segura.
6. Complete el diagrama de tiempos mostrado para el circuito de la figura,
suponiendo que ambos flip-flops se hallan inicialmente en el estado “0”,

8. Actividades:
I Parte. Flip Flop Básicos con Compuertas Lógicas.

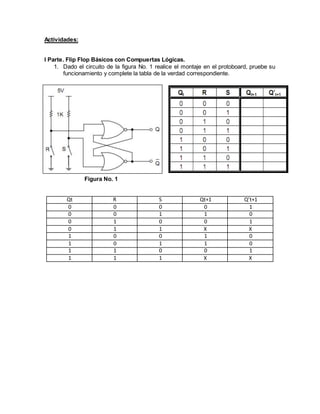

1. Dado el circuito de la figura No. 1 realice el montaje en el protoboard, pruebe su
funcionamiento y complete la tabla de la verdad correspondiente.
Figura No. 1
Qt R S Qt+1 Q’t+1
0 0 0 0 1
0 0 1 1 0
0 1 0 0 1
0 1 1 X X
1 0 0 1 0
1 0 1 1 0
1 1 0 0 1
1 1 1 X X

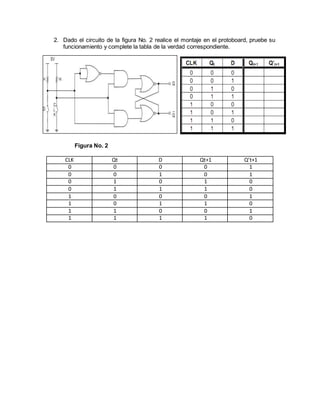

9. 2. Dado el circuito de la figura No. 2 realice el montaje en el protoboard, pruebe su
funcionamiento y complete la tabla de la verdad correspondiente.
Figura No. 2
CLK Qt D Qt+1 Q’t+1
0 0 0 0 1
0 0 1 0 1
0 1 0 1 0
0 1 1 1 0
1 0 0 0 1
1 0 1 1 0
1 1 0 0 1
1 1 1 1 0

10. II Parte. Estudio y Funcionamiento del Flip – Flop

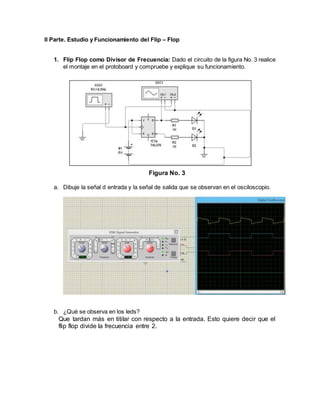

1. Flip Flop como Divisor de Frecuencia: Dado el circuito de la figura No. 3 realice
el montaje en el protoboard y compruebe y explique su funcionamiento.
Figura No. 3
a. Dibuje la señal d entrada y la señal de salida que se observan en el osciloscopio.
b. ¿Qué se observa en los leds?
Que tardan más en titilar con respecto a la entrada. Esto quiere decir que el
flip flop divide la frecuencia entre 2.

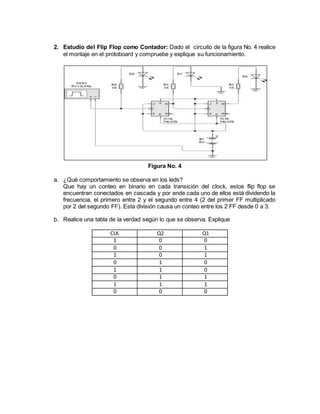

11. 2. Estudio del Flip Flop como Contador: Dado el circuito de la figura No. 4 realice
el montaje en el protoboard y compruebe y explique su funcionamiento.
Figura No. 4
a. ¿Qué comportamiento se observa en los leds?
Que hay un conteo en binario en cada transición del clock, estos flip flop se
encuentran conectados en cascada y por ende cada uno de ellos está dividendo la
frecuencia, el primero entre 2 y el segundo entre 4 (2 del primer FF multiplicado
por 2 del segundo FF). Esta división causa un conteo entre los 2 FF desde 0 a 3.
b. Realice una tabla de la verdad según lo que se observa. Explique
CLK Q2 Q1
1 0 0
0 0 1
1 0 1
0 1 0
1 1 0
0 1 1
1 1 1
0 0 0

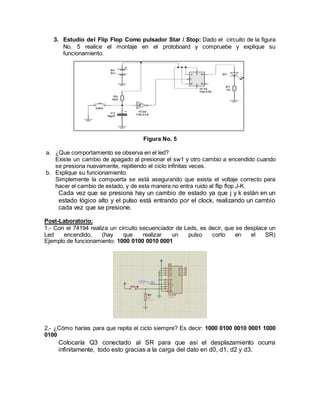

12. 3. Estudio del Flip Flop Como pulsador Star / Stop: Dado el circuito de la figura
No. 5 realice el montaje en el protoboard y compruebe y explique su
funcionamiento.
Figura No. 5
a. ¿Que comportamiento se observa en el led?
Existe un cambio de apagado al presionar el sw1 y otro cambio a encendido cuando
se presiona nuevamente, repitiendo el ciclo infinitas veces.
b. Explique su funcionamiento.
Simplemente la compuerta se está asegurando que exista el voltaje correcto para
hacer el cambio de estado, y de esta manera no entra ruido al flip flop J-K.
Cada vez que se presiona hay un cambio de estado ya que j y k están en un
estado lógico alto y el pulso está entrando por el clock, realizando un cambio
cada vez que se presione.
Post-Laboratorio:
1.- Con el 74194 realiza un circuito secuenciador de Leds, es decir, que se desplace un
Led encendido, (hay que realizar un pulso corto en el SR)
Ejemplo de funcionamiento: 1000 0100 0010 0001
2.- ¿Cómo harías para que repita el ciclo siempre? Es decir: 1000 0100 0010 0001 1000
0100
Colocaría Q3 conectado al SR para que así el desplazamiento ocurra
infinitamente, todo esto gracias a la carga del dato en d0, d1, d2 y d3.

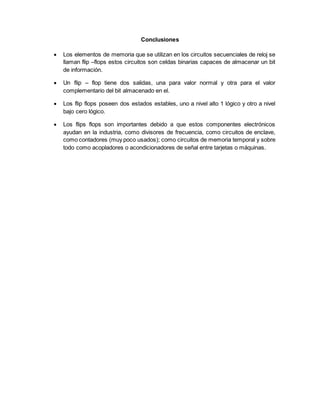

13. Conclusiones
 Los elementos de memoria que se utilizan en los circuitos secuenciales de reloj se
llaman flip –flops estos circuitos son celdas binarias capaces de almacenar un bit
de información.
 Un flip – flop tiene dos salidas, una para valor normal y otra para el valor
complementario del bit almacenado en el.
 Los flip flops poseen dos estados estables, uno a nivel alto 1 lógico y otro a nivel
bajo cero lógico.
 Los flips flops son importantes debido a que estos componentes electrónicos
ayudan en la industria, como divisores de frecuencia, como circuitos de enclave,
como contadores (muy poco usados); como circuitos de memoria temporal y sobre
todo como acopladores o acondicionadores de señal entre tarjetas o máquinas.
