1. CORREO EXCHANGE WINDOWS
Yeider Humberto Fernández Betin
Duban Andrés Guzmán Torres
Julio Gil Gómez Espitia
Jaiber Stiven Holguín David
SENA
CENTRO DE SERVICIOS Y GESTION EMPRESARIAL
GESTION DE REDES DE DATOS
FICHA DE CARACTERIZACION (600088)
MEDELLIN – ANTIOQUIA
2014

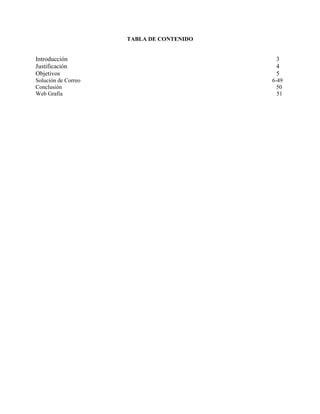

2. TABLA DE CONTENIDO
Introducción 3
Justificación 4
Objetivos 5
Solución de Correo 6-49
Conclusión 50
Web Grafía 51

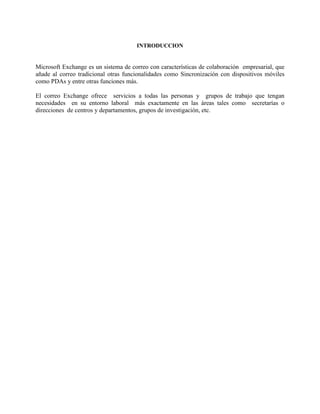

3. INTRODUCCION
Microsoft Exchange es un sistema de correo con características de colaboración empresarial, que añade al correo tradicional otras funcionalidades como Sincronización con dispositivos móviles como PDAs y entre otras funciones más.
El correo Exchange ofrece servicios a todas las personas y grupos de trabajo que tengan necesidades en su entorno laboral más exactamente en las áreas tales como secretarías o direcciones de centros y departamentos, grupos de investigación, etc.

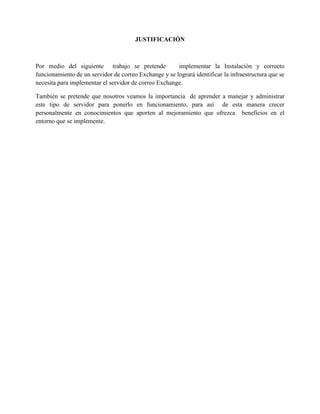

4. JUSTIFICACIÓN
Por medio del siguiente trabajo se pretende implementar la Instalación y correcto funcionamiento de un servidor de correo Exchange y se logrará identificar la infraestructura que se necesita para implementar el servidor de correo Exchange.
También se pretende que nosotros veamos la importancia de aprender a manejar y administrar este tipo de servidor para ponerlo en funcionamiento, para así de esta manera crecer personalmente en conocimientos que aporten al mejoramiento que ofrezca beneficios en el entorno que se implemente.

5. OBJETIVOS
 Conocer el proceso básico de Instalación y funcionamiento de un servidor de Correo Exchange.
 Identificar los requisitos básicos que se necesitan para implementar el correcto funcionamiento y buen desempeño del Servidor de Correo
 Aplicar los conocimientos adquiridos en el ámbito laboral

6. ACTIVIDAD 2 (PARTE II) SOLUCIÓN DE CORREO – WINDOWS

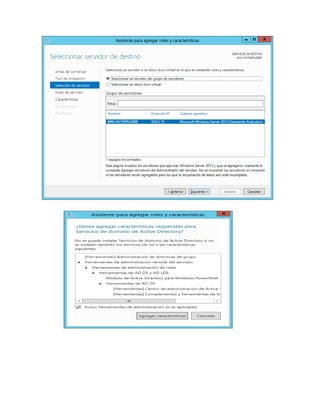

INSTALACION DEL DIRECTORIO ACTIVO

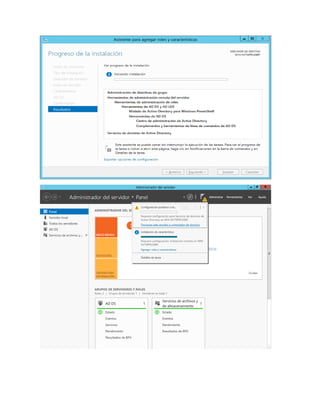

INSTALACIÓN DEL ROL

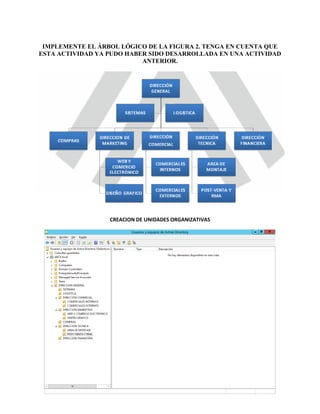

9. IMPLEMENTE EL ÁRBOL LÓGICO DE LA FIGURA 2. TENGA EN CUENTA QUE ESTA ACTIVIDAD YA PUDO HABER SIDO DESARROLLADA EN UNA ACTIVIDAD ANTERIOR.
CREACION DE UNIDADES ORGANIZATIVAS

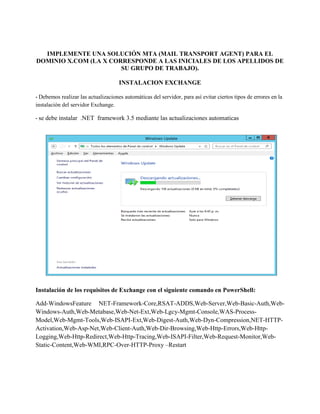

10. IMPLEMENTE UNA SOLUCIÓN MTA (MAIL TRANSPORT AGENT) PARA EL DOMINIO X.COM (LA X CORRESPONDE A LAS INICIALES DE LOS APELLIDOS DE SU GRUPO DE TRABAJO).
INSTALACION EXCHANGE
- Debemos realizar las actualizaciones automáticas del servidor, para así evitar ciertos tipos de errores en la instalación del servidor Exchange.
- se debe instalar .NET framework 3.5 mediante las actualizaciones automaticas
Instalación de los requisitos de Exchange con el siguiente comando en PowerShell:
Add-WindowsFeature NET-Framework-Core,RSAT-ADDS,Web-Server,Web-Basic-Auth,Web- Windows-Auth,Web-Metabase,Web-Net-Ext,Web-Lgcy-Mgmt-Console,WAS-Process- Model,Web-Mgmt-Tools,Web-ISAPI-Ext,Web-Digest-Auth,Web-Dyn-Compression,NET-HTTP- Activation,Web-Asp-Net,Web-Client-Auth,Web-Dir-Browsing,Web-Http-Errors,Web-Http- Logging,Web-Http-Redirect,Web-Http-Tracing,Web-ISAPI-Filter,Web-Request-Monitor,Web- Static-Content,Web-WMI,RPC-Over-HTTP-Proxy –Restart

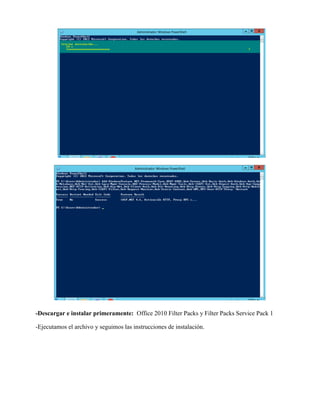

11. -Descargar e instalar primeramente: Office 2010 Filter Packs y Filter Packs Service Pack 1
-Ejecutamos el archivo y seguimos las instrucciones de instalación.

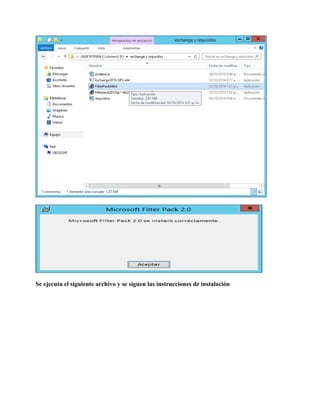

12. Se ejecuta el siguiente archivo y se siguen las instrucciones de instalación

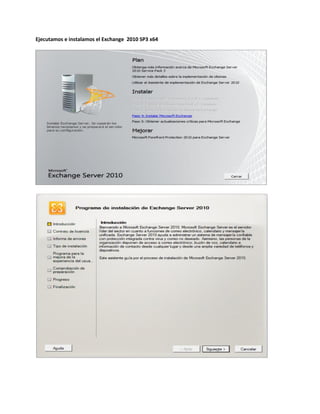

14. Ejecutamos e instalamos el Exchange 2010 SP3 x64

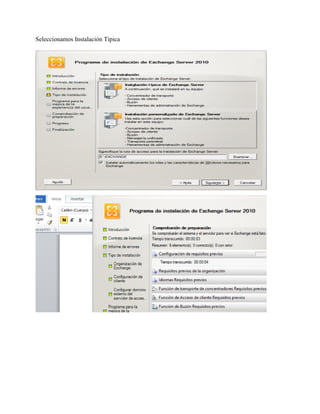

15. Seleccionamos Instalación Típica

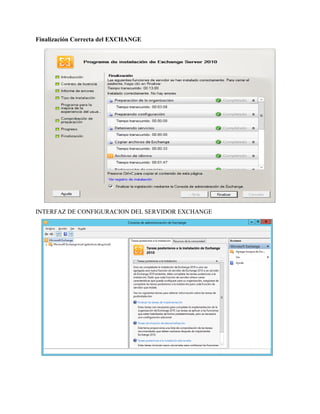

16. Finalización Correcta del EXCHANGE
INTERFAZ DE CONFIGURACION DEL SERVIDOR EXCHANGE

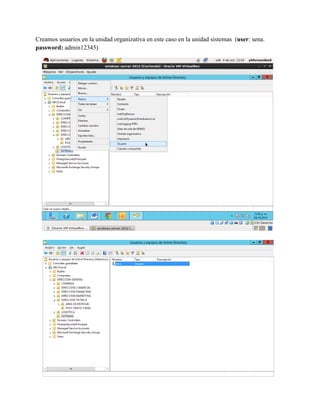

17. Creamos usuarios en la unidad organizativa en este caso en la unidad sistemas (user: sena. password: admin12345)

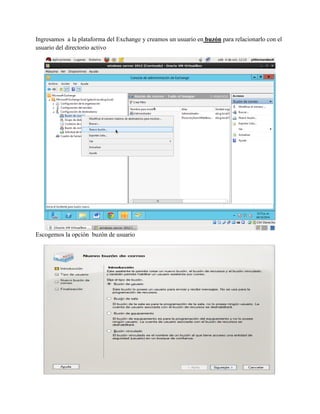

18. Ingresamos a la plataforma del Exchange y creamos un usuario en buzón para relacionarlo con el usuario del directorio activo
Escogemos la opción buzón de usuario

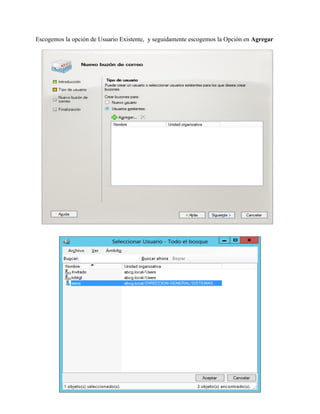

19. Escogemos la opción de Usuario Existente, y seguidamente escogemos la Opción en Agregar

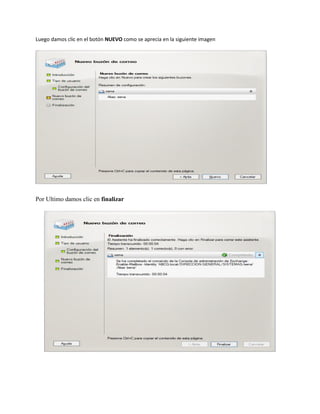

20. Luego damos clic en el botón NUEVO como se aprecia en la siguiente imagen
Por Ultimo damos clic en finalizar

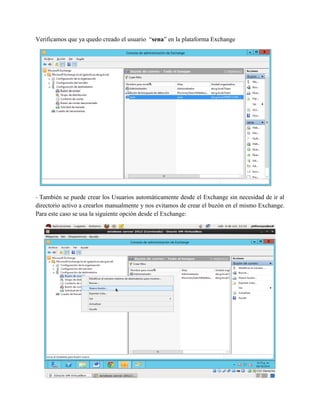

21. Verificamos que ya quedo creado el usuario “sena” en la plataforma Exchange
- También se puede crear los Usuarios automáticamente desde el Exchange sin necesidad de ir al directorio activo a crearlos manualmente y nos evitamos de crear el buzón en el mismo Exchange. Para este caso se usa la siguiente opción desde el Exchange:

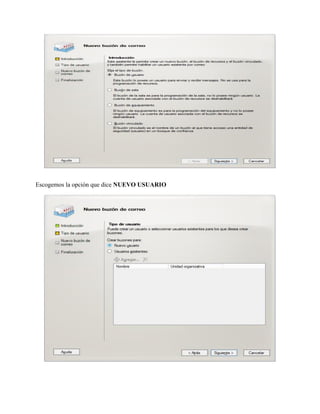

22. Escogemos la opción que dice NUEVO USUARIO

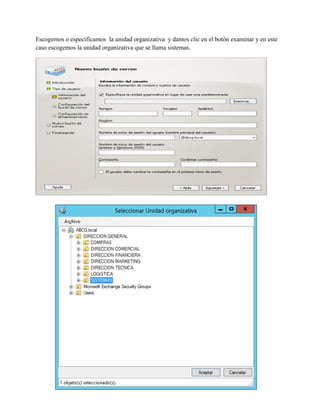

23. Escogemos o especificamos la unidad organizativa y damos clic en el botón examinar y en este caso escogemos la unidad organizativa que se llama sistemas.

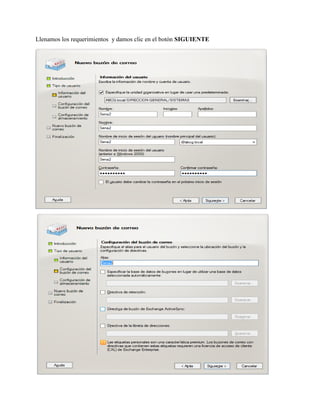

24. Llenamos los requerimientos y damos clic en el botón SIGUIENTE

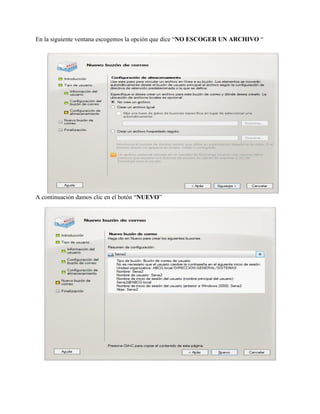

25. En la siguiente ventana escogemos la opción que dice “NO ESCOGER UN ARCHIVO “
A continuación damos clic en el botón “NUEVO”

26. Damos clic en finalizar
A continuación verificamos en el directorio Activo que el procedimiento anterior ya quedo el usuario creado y con buzón de correo de Exchange.

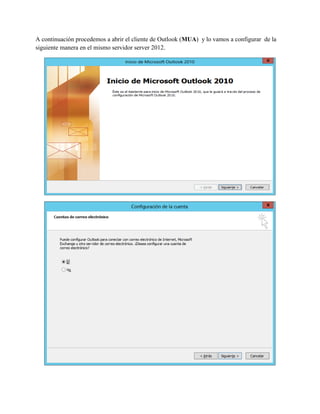

27. A continuación procedemos a abrir el cliente de Outlook (MUA) y lo vamos a configurar de la siguiente manera en el mismo servidor server 2012.

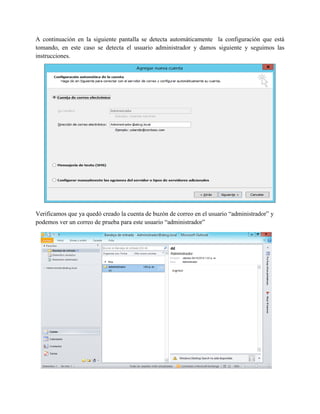

28. A continuación en la siguiente pantalla se detecta automáticamente la configuración que está tomando, en este caso se detecta el usuario administrador y damos siguiente y seguimos las instrucciones.
Verificamos que ya quedó creado la cuenta de buzón de correo en el usuario “administrador” y podemos ver un correo de prueba para este usuario “administrador”

29. -Implemente una solución MDA (Mail Delivary Agent) y un Servidor IMAP y POP3 (MRA/MAA) para la entrega de correos a los agentes MUA.
Como se puede apreciar en las siguientes imágenes quedó configuradas las cuentas de correo tanto en el administrador como en el PC cliente.
-en la siguiente imagen se puede observar que en el equipo Administrador también puede recibir correo por parte del PC cliente

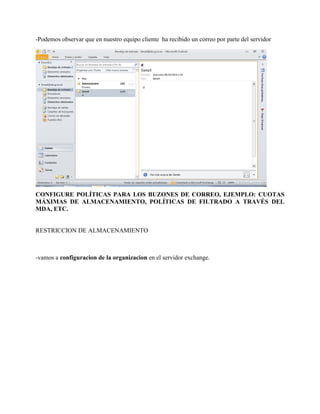

30. -Podemos observar que en nuestro equipo cliente ha recibido un correo por parte del servidor
CONFIGURE POLÍTICAS PARA LOS BUZONES DE CORREO, EJEMPLO: CUOTAS MÁXIMAS DE ALMACENAMIENTO, POLÍTICAS DE FILTRADO A TRAVÉS DEL MDA, ETC.
RESTRICCION DE ALMACENAMIENTO
-vamos a configuracion de la organizacion en el servidor exchange.

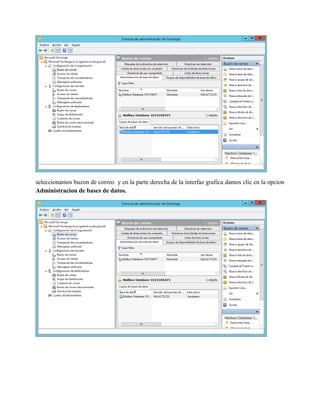

31. seleccionamos buzon de correo y en la parte derecha de la interfaz grafica damos clic en la opcion Administracion de bases de datos.

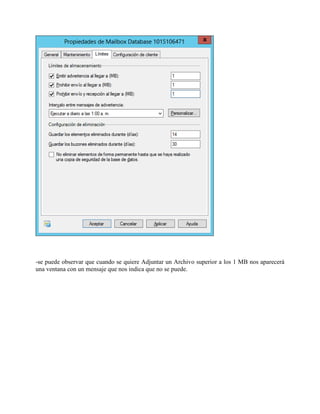

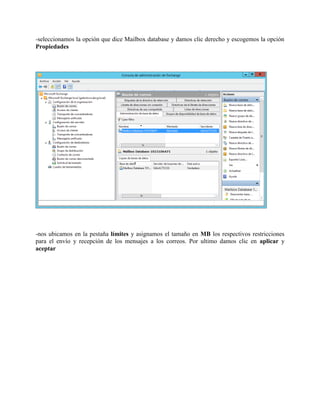

32. -seleccionamos la opción que dice Mailbox database y damos clic derecho y escogemos la opción Propiedades -nos ubicamos en la pestaña límites y asignamos el tamaño en MB los respectivos restricciones para el envío y recepción de los mensajes a los correos. Por ultimo damos clic en aplicar y aceptar

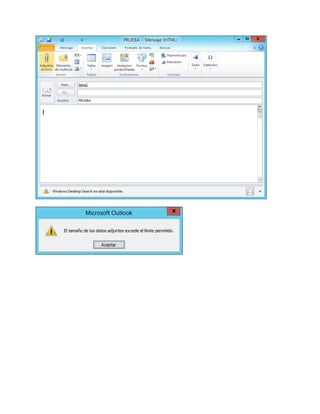

33. -se puede observar que cuando se quiere Adjuntar un Archivo superior a los 1 MB nos aparecerá una ventana con un mensaje que nos indica que no se puede.

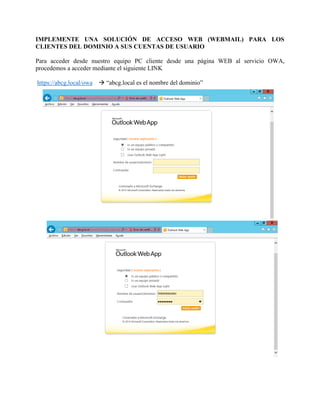

35. IMPLEMENTE UNA SOLUCIÓN DE ACCESO WEB (WEBMAIL) PARA LOS CLIENTES DEL DOMINIO A SUS CUENTAS DE USUARIO Para acceder desde nuestro equipo PC cliente desde una página WEB al servicio OWA, procedemos a acceder mediante el siguiente LINK https://abcg.local/owa  “abcg.local es el nombre del dominio”

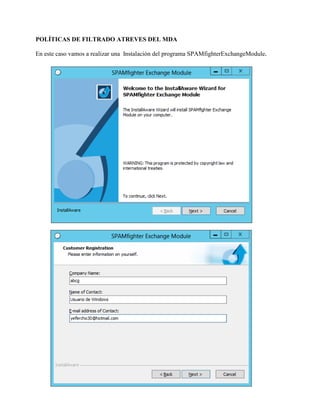

36. POLÍTICAS DE FILTRADO ATREVES DEL MDA En este caso vamos a realizar una Instalación del programa SPAMfighterExchangeModule.

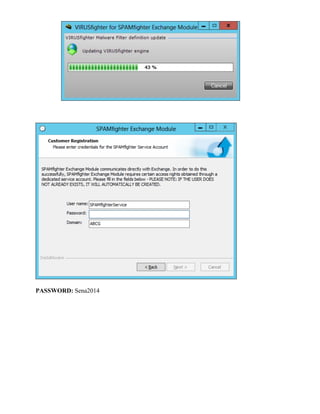

37. PASSWORD: Sena2014

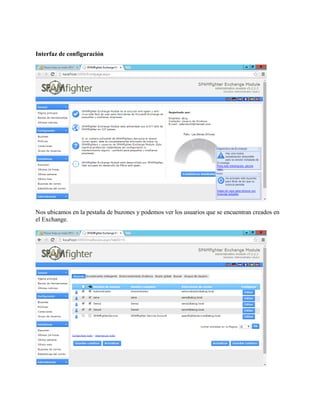

38. Interfaz de configuración Nos ubicamos en la pestaña de buzones y podemos ver los usuarios que se encuentran creados en el Exchange.

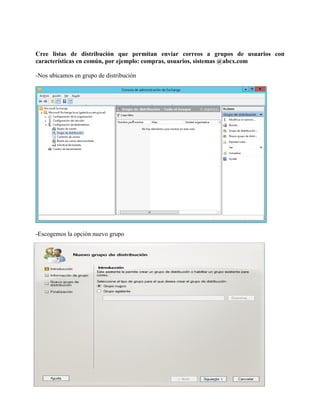

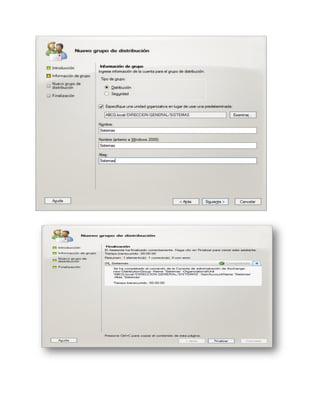

39. Cree listas de distribución que permitan enviar correos a grupos de usuarios con características en común, por ejemplo: compras, usuarios, sistemas @abcx.com -Nos ubicamos en grupo de distribución -Escogemos la opción nuevo grupo

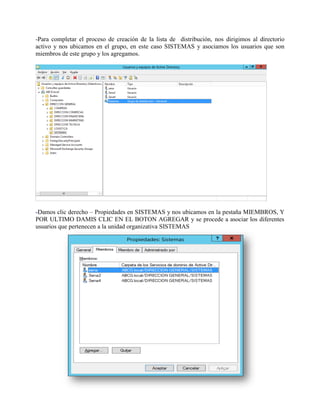

41. -Para completar el proceso de creación de la lista de distribución, nos dirigimos al directorio activo y nos ubicamos en el grupo, en este caso SISTEMAS y asociamos los usuarios que son miembros de este grupo y los agregamos. -Damos clic derecho – Propiedades en SISTEMAS y nos ubicamos en la pestaña MIEMBROS, Y POR ULTIMO DAMIS CLIC EN EL BOTON AGREGAR y se procede a asociar los diferentes usuarios que pertenecen a la unidad organizativa SISTEMAS

42. -seleccionamos los usuarios que se van a asignar y damos clic en COMPROBAR NOMBRES.

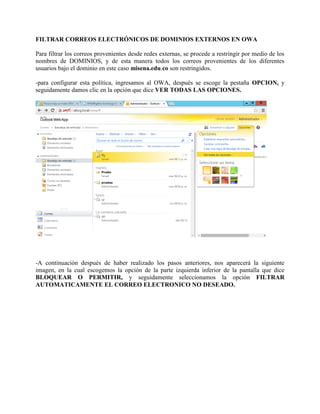

43. FILTRAR CORREOS ELECTRÓNICOS DE DOMINIOS EXTERNOS EN OWA Para filtrar los correos provenientes desde redes externas, se procede a restringir por medio de los nombres de DOMINIOS, y de esta manera todos los correos provenientes de los diferentes usuarios bajo el dominio en este caso misena.edu.co son restringidos. -para configurar esta política, ingresamos al OWA, después se escoge la pestaña OPCION, y seguidamente damos clic en la opción que dice VER TODAS LAS OPCIONES. -A continuación después de haber realizado los pasos anteriores, nos aparecerá la siguiente imagen, en la cual escogemos la opción de la parte izquierda inferior de la pantalla que dice BLOQUEAR O PERMITIR, y seguidamente seleccionamos la opción FILTRAR AUTOMATICAMENTE EL CORREO ELECTRONICO NO DESEADO.

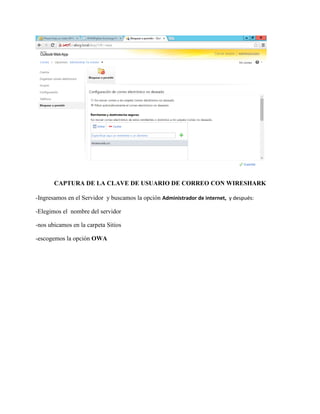

44. CAPTURA DE LA CLAVE DE USUARIO DE CORREO CON WIRESHARK
-Ingresamos en el Servidor y buscamos la opción Administrador de internet, y después:
-Elegimos el nombre del servidor
-nos ubicamos en la carpeta Sitios
-escogemos la opción OWA

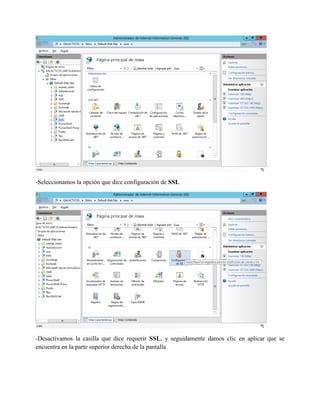

45. -Seleccionamos la opción que dice configuración de SSL
-Desactivamos la casilla que dice requerir SSL, y seguidamente damos clic en aplicar que se encuentra en la parte superior derecha de la pantalla

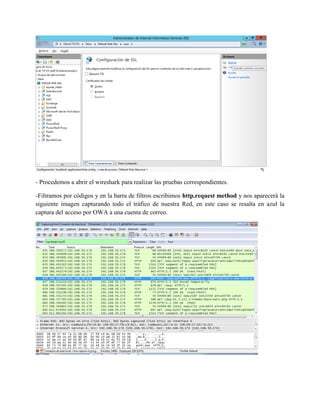

46. - Procedemos a abrir el wireshark para realizar las pruebas correspondientes.
-Filtramos por códigos y en la barra de filtros escribimos http.request method y nos aparecerá la siguiente imagen capturando todo el tráfico de nuestra Red, en este caso se resalta en azul la captura del acceso por OWA a una cuenta de correo.

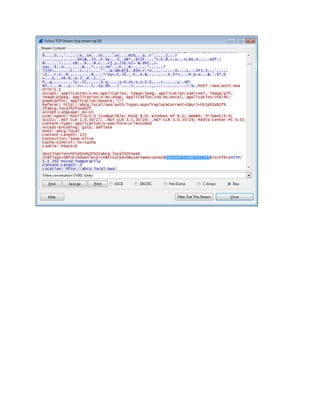

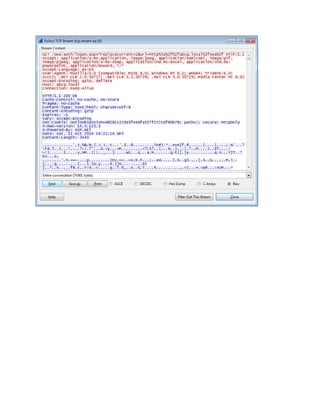

47. -después de seleccionar la opción correspondiente damos clic derecho y escogemos la opción Follow TCP Stream
- después se nos aparece una nueva ventana en la cual se procede a dar clic en el botón Find y seguidamente filtramos lo que queremos capturar, en este caso es la contraseña de usuario con el cual se accedió al correo, y digitamos el comando Pass
-en la siguiente imagen observamos que se capturo la clave y la resaltamos en color azul

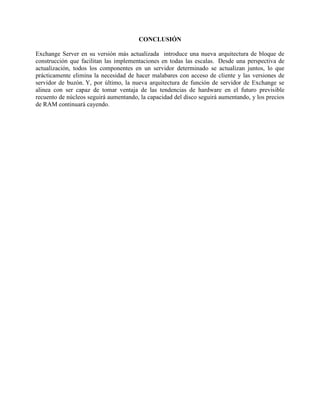

50. CONCLUSIÓN Exchange Server en su versión más actualizada introduce una nueva arquitectura de bloque de construcción que facilitan las implementaciones en todas las escalas. Desde una perspectiva de actualización, todos los componentes en un servidor determinado se actualizan juntos, lo que prácticamente elimina la necesidad de hacer malabares con acceso de cliente y las versiones de servidor de buzón. Y, por último, la nueva arquitectura de función de servidor de Exchange se alinea con ser capaz de tomar ventaja de las tendencias de hardware en el futuro previsible recuento de núcleos seguirá aumentando, la capacidad del disco seguirá aumentando, y los precios de RAM continuará cayendo.

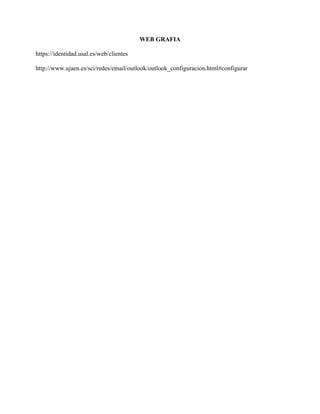

51. WEB GRAFIA https://identidad.usal.es/web/clientes http://www.ujaen.es/sci/redes/email/outlook/outlook_configuracion.html#configurar
