1. UNIVERSIDAD TECNOLÓGICA DE PUEBLA
PRACTICA ELECTRICIDAD ANALÓGICA
El circuito de control de motores. El puente en H
TERCER CUATRIMESTRE GRUPO B
INTEGRANTES:
ISAI MARTINEZ CASTELÁN
ÁNGEL DANIEL BARRIOS CASAS
MANUEL MONTIEL RUIZ
RAFAEL LEONOR MENDIETA
OSCAR ANTONIO TABA ABRAJAN
JOSE ALBERTO MARTÍNEZ BANDINI
PROFESOR: FABIÁN ARTURO CORONA HILARIO

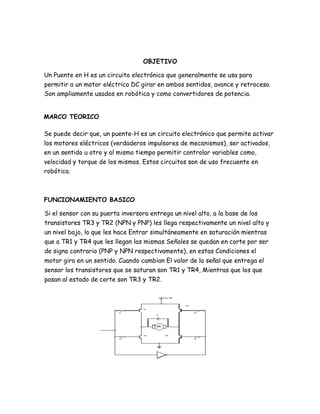

2. OBJETIVO
Un Puente en H es un circuito electrónico que generalmente se usa para
permitir a un motor eléctrico DC girar en ambos sentidos, avance y retroceso.
Son ampliamente usados en robótica y como convertidores de potencia.
MARCO TEORICO
Se puede decir que, un puente-H es un circuito electrónico que permite activar
los motores eléctricos (verdaderos impulsores de mecanismos), ser activados,
en un sentido u otro y al mismo tiempo permitir controlar variables como,
velocidad y torque de los mismos. Estos circuitos son de uso frecuente en
robótica.
FUNCIONAMIENTO BASICO
Si el sensor con su puerta inversora entrega un nivel alto, a la base de los
transistores TR3 y TR2 (NPN y PNP) les llega respectivamente un nivel alto y
un nivel bajo, lo que les hace Entrar simultáneamente en saturación mientras
que a TR1 y TR4 que les llegan las mismas Señales se quedan en corte por ser
de signo contrario (PNP y NPN respectivamente), en estas Condiciones el
motor gira en un sentido. Cuando cambian El valor de la señal que entrega el
sensor los transistores que se saturan son TR1 y TR4, Mientras que los que
pasan al estado de corte son TR3 y TR2.

3. DESARROLLO DE LA PRACTICA
1.- Construcción del circuito en el protoboard
2.- probar el funcionamiento

4. CONCLUSION Y OBSERVACIONES
Aprendimos la importancia la importancia de los transistores NPN y PNP
(BC547 y BC557) del uso particular de ellos ya que ayudan a amplificar los
impulsores eléctricos dando así una mayor salida de electrones, ya que existen
algunos tipos de transistores que en el cual se puede interpretar para sacar
cálculos necesarios.
