1. DESARROLLO FASE I –REDES LOCALES BASICO
GIOVANI DAVID HERNANDEZ RIOS
CC:92.535.437
GRUPO 301121_6
REDES LOCALES BASICO
UNIVERSINAD NACIONAL Y ABIERTA A DISTANCIA UNAD
INGENIERIA DE SISTEMAS, CUNDINAMARCA, BOGOTA
18 DE AGOSTO DEL 205

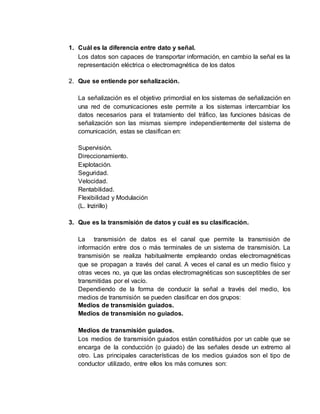

2. 1. Cuál es la diferencia entre dato y señal.
Los datos son capaces de transportar información, en cambio la señal es la
representación eléctrica o electromagnética de los datos
2. Que se entiende por señalización.
La señalización es el objetivo primordial en los sistemas de señalización en
una red de comunicaciones este permite a los sistemas intercambiar los
datos necesarios para el tratamiento del tráfico, las funciones básicas de
señalización son las mismas siempre independientemente del sistema de
comunicación, estas se clasifican en:
Supervisión.
Direccionamiento.
Explotación.
Seguridad.
Velocidad.
Rentabilidad.
Flexibilidad y Modulación
(L. Inzirillo)
3. Que es la transmisión de datos y cuál es su clasificación.
La transmisión de datos es el canal que permite la transmisión de
información entre dos o más terminales de un sistema de transmisión. La
transmisión se realiza habitualmente empleando ondas electromagnéticas
que se propagan a través del canal. A veces el canal es un medio físico y
otras veces no, ya que las ondas electromagnéticas son susceptibles de ser
transmitidas por el vacío.
Dependiendo de la forma de conducir la señal a través del medio, los
medios de transmisión se pueden clasificar en dos grupos:
Medios de transmisión guiados.
Medios de transmisión no guiados.
Medios de transmisión guiados.
Los medios de transmisión guiados están constituidos por un cable que se
encarga de la conducción (o guiado) de las señales desde un extremo al
otro. Las principales características de los medios guiados son el tipo de
conductor utilizado, entre ellos los más comunes son:

3. El Cable Par Trenzado o UTP.
Imagen tomada del sitio (nexxtsolutions.com)
Imagen tomada del sitio (taringa.net)
El Cable de Fibra Óptica.
Imagen tomada del sitio (wikibooks.org)
Medios de transmisión no guiados.
Los medios de transmisión no guiados son los medios que es de
comunicación sin cable transportan ondas electromagnéticas sin usar un
conductor físico, sino que se radian a través del aire, entre los más usuales
tenemos:

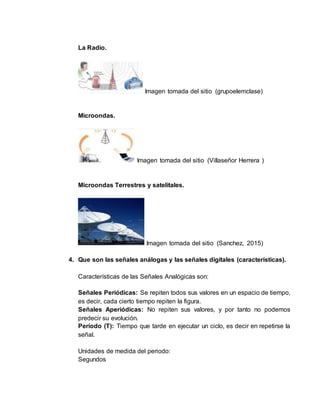

4. La Radio.
Imagen tomada del sitio (grupoelemclase)
Microondas.
Imagen tomada del sitio (Villaseñor Herrera )
Microondas Terrestres y satelitales.
Imagen tomada del sitio (Sanchez, 2015)
4. Que son las señales análogas y las señales digitales (características).
Características de las Señales Analógicas son:
Señales Periódicas: Se repiten todos sus valores en un espacio de tiempo,
es decir, cada cierto tiempo repiten la figura.
Señales Aperiódicas: No repiten sus valores, y por tanto no podemos
predecir su evolución.
Período (T): Tiempo que tarde en ejecutar un ciclo, es decir en repetirse la
señal.
Unidades de medida del periodo:
Segundos

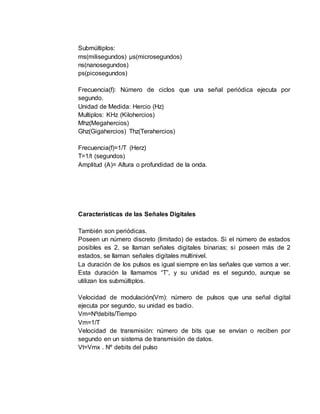

5. Submúltiplos:
ms(milisegundos) µs(microsegundos)
ns(nanosegundos)
ps(picosegundos)
Frecuencia(f): Número de ciclos que una señal periódica ejecuta por
segundo.
Unidad de Medida: Hercio (Hz)
Multiplos: KHz (Kilohercios)
Mhz(Megahercios)
Ghz(Gigahercios) Thz(Terahercios)
Frecuencia(f)=1/T (Herz)
T=1/t (segundos)
Amplitud (A)= Altura o profundidad de la onda.
Características de las Señales Digitales
También son periódicas.
Poseen un número discreto (limitado) de estados. Si el número de estados
posibles es 2, se llaman señales digitales binarias; si poseen más de 2
estados, se llaman señales digitales multinivel.
La duración de los pulsos es igual siempre en las señales que vamos a ver.
Esta duración la llamamos “T”, y su unidad es el segundo, aunque se
utilizan los submúltiplos.
Velocidad de modulación(Vm): número de pulsos que una señal digital
ejecuta por segundo, su unidad es badio.
Vm=Nºdebits/Tiempo
Vm=1/T
Velocidad de transmisión: número de bits que se envían o reciben por
segundo en un sistema de transmisión de datos.
Vt=Vmx . Nº debits del pulso

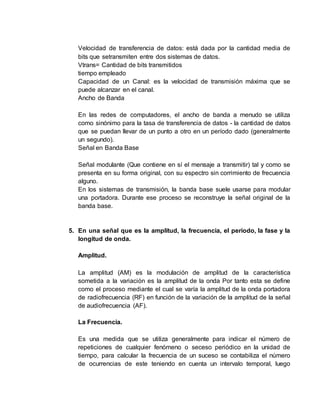

6. Velocidad de transferencia de datos: está dada por la cantidad media de
bits que setransmiten entre dos sistemas de datos.
Vtrans= Cantidad de bits transmitidos
tiempo empleado
Capacidad de un Canal: es la velocidad de transmisión máxima que se
puede alcanzar en el canal.
Ancho de Banda
En las redes de computadores, el ancho de banda a menudo se utiliza
como sinónimo para la tasa de transferencia de datos - la cantidad de datos
que se puedan llevar de un punto a otro en un período dado (generalmente
un segundo).
Señal en Banda Base
Señal modulante (Que contiene en sí el mensaje a transmitir) tal y como se
presenta en su forma original, con su espectro sin corrimiento de frecuencia
alguno.
En los sistemas de transmisión, la banda base suele usarse para modular
una portadora. Durante ese proceso se reconstruye la señal original de la
banda base.
5. En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda.
Amplitud.
La amplitud (AM) es la modulación de amplitud de la característica
sometida a la variación es la amplitud de la onda Por tanto esta se define
como el proceso mediante el cual se varía la amplitud de la onda portadora
de radiofrecuencia (RF) en función de la variación de la amplitud de la señal
de audiofrecuencia (AF).
La Frecuencia.
Es una medida que se utiliza generalmente para indicar el número de
repeticiones de cualquier fenómeno o seceso periódico en la unidad de
tiempo, para calcular la frecuencia de un suceso se contabiliza el número
de ocurrencias de este teniendo en cuenta un intervalo temporal, luego

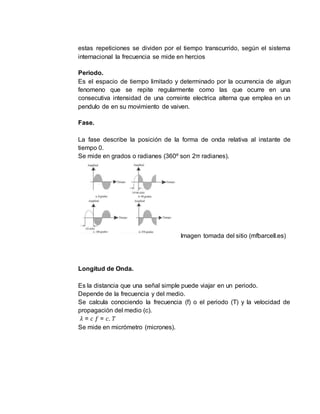

7. estas repeticiones se dividen por el tiempo transcurrido, según el sistema
internacional la frecuencia se mide en hercios
Periodo.
Es el espacio de tiempo limitado y determinado por la ocurrencia de algun
fenomeno que se repite regularmente como las que ocurre en una
consecutiva intensidad de una correinte electrica alterna que emplea en un
pendulo de en su movimiento de vaiven.
Fase.
La fase describe la posición de la forma de onda relativa al instante de
tiempo 0.
Se mide en grados o radianes (360º son 2π radianes).
Imagen tomada del sitio (mfbarcell.es)
Longitud de Onda.
Es la distancia que una señal simple puede viajar en un periodo.
Depende de la frecuencia y del medio.
Se calcula conociendo la frecuencia (f) o el periodo (T) y la velocidad de
propagación del medio (c).
𝜆 = 𝑐 𝑓 = 𝑐. 𝑇
Se mide en micrómetro (micrones).

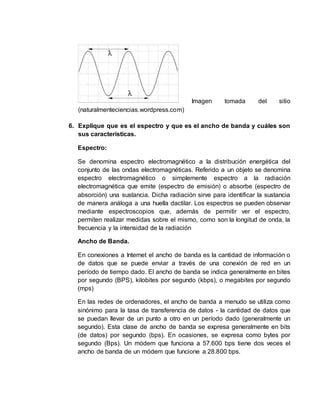

8. Imagen tomada del sitio
(naturalmenteciencias.wordpress.com)
6. Explique que es el espectro y que es el ancho de banda y cuáles son
sus características.
Espectro:
Se denomina espectro electromagnético a la distribución energética del
conjunto de las ondas electromagnéticas. Referido a un objeto se denomina
espectro electromagnético o simplemente espectro a la radiación
electromagnética que emite (espectro de emisión) o absorbe (espectro de
absorción) una sustancia. Dicha radiación sirve para identificar la sustancia
de manera análoga a una huella dactilar. Los espectros se pueden observar
mediante espectroscopios que, además de permitir ver el espectro,
permiten realizar medidas sobre el mismo, como son la longitud de onda, la
frecuencia y la intensidad de la radiación
Ancho de Banda.
En conexiones a Internet el ancho de banda es la cantidad de información o
de datos que se puede enviar a través de una conexión de red en un
período de tiempo dado. El ancho de banda se indica generalmente en bites
por segundo (BPS), kilobites por segundo (kbps), o megabites por segundo
(mps)
En las redes de ordenadores, el ancho de banda a menudo se utiliza como
sinónimo para la tasa de transferencia de datos - la cantidad de datos que
se puedan llevar de un punto a otro en un período dado (generalmente un
segundo). Esta clase de ancho de banda se expresa generalmente en bits
(de datos) por segundo (bps). En ocasiones, se expresa como bytes por
segundo (Bps). Un módem que funciona a 57.600 bps tiene dos veces el
ancho de banda de un módem que funcione a 28.800 bps.

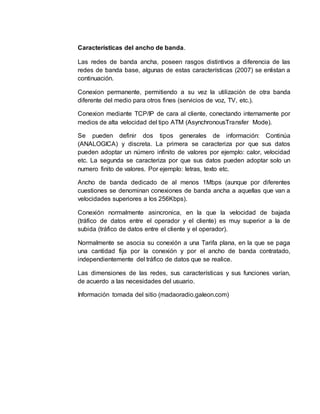

9. Características del ancho de banda.
Las redes de banda ancha, poseen rasgos distintivos a diferencia de las
redes de banda base, algunas de estas características (2007) se enlistan a
continuación.
Conexion permanente, permitiendo a su vez la utilización de otra banda
diferente del medio para otros fines (servicios de voz, TV, etc.).
Conexion mediante TCP/IP de cara al cliente, conectando internamente por
medios de alta velocidad del tipo ATM (AsynchronousTransfer Mode).
Se pueden definir dos tipos generales de información: Continúa
(ANALOGICA) y discreta. La primera se caracteriza por que sus datos
pueden adoptar un número infinito de valores por ejemplo: calor, velocidad
etc. La segunda se caracteriza por que sus datos pueden adoptar solo un
numero finito de valores. Por ejemplo: letras, texto etc.
Ancho de banda dedicado de al menos 1Mbps (aunque por diferentes
cuestiones se denominan conexiones de banda ancha a aquellas que van a
velocidades superiores a los 256Kbps).
Conexión normalmente asincronica, en la que la velocidad de bajada
(tráfico de datos entre el operador y el cliente) es muy superior a la de
subida (tráfico de datos entre el cliente y el operador).
Normalmente se asocia su conexión a una Tarifa plana, en la que se paga
una cantidad fija por la conexión y por el ancho de banda contratado,
independientemente del tráfico de datos que se realice.
Las dimensiones de las redes, sus características y sus funciones varían,
de acuerdo a las necesidades del usuario.
Información tomada del sitio (madaoradio.galeon.com)

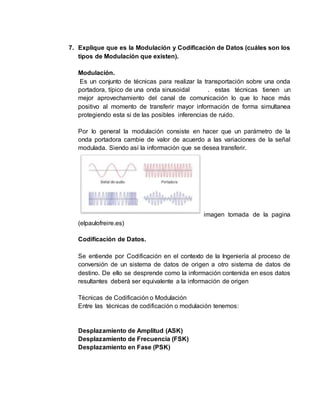

10. 7. Explique que es la Modulación y Codificación de Datos (cuáles son los
tipos de Modulación que existen).
Modulación.
Es un conjunto de técnicas para realizar la transportación sobre una onda
portadora, típico de una onda sinusoidal . estas técnicas tienen un
mejor aprovechamiento del canal de comunicación lo que lo hace más
positivo al momento de transferir mayor información de forma simultanea
protegiendo esta si de las posibles inferencias de ruido.
Por lo general la modulación consiste en hacer que un parámetro de la
onda portadora cambie de valor de acuerdo a las variaciones de la señal
modulada. Siendo así la información que se desea transferir.
imagen tomada de la pagina
(elpaulofreire.es)
Codificación de Datos.
Se entiende por Codificación en el contexto de la Ingeniería al proceso de
conversión de un sistema de datos de origen a otro sistema de datos de
destino. De ello se desprende como la información contenida en esos datos
resultantes deberá ser equivalente a la información de origen
Técnicas de Codificación o Modulación
Entre las técnicas de codificación o modulación tenemos:
Desplazamiento de Amplitud (ASK)
Desplazamiento de Frecuencia (FSK)
Desplazamiento en Fase (PSK)

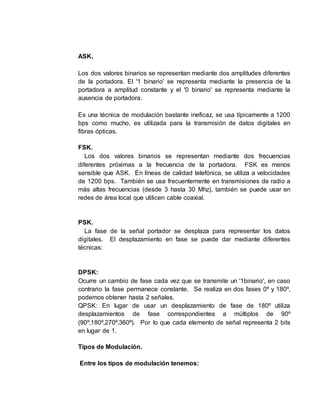

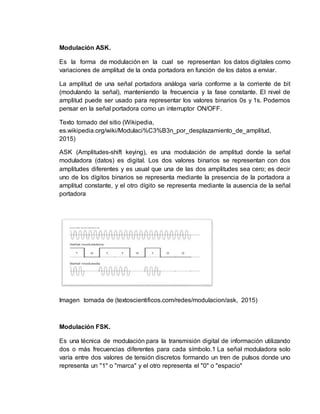

11. ASK.
Los dos valores binarios se representan mediante dos amplitudes diferentes
de la portadora. El '1 binario' se representa mediante la presencia de la
portadora a amplitud constante y el '0 binario' se representa mediante la
ausencia de portadora.
Es una técnica de modulación bastante ineficaz, se usa típicamente a 1200
bps como mucho, es utilizada para la transmisión de datos digitales en
fibras ópticas.

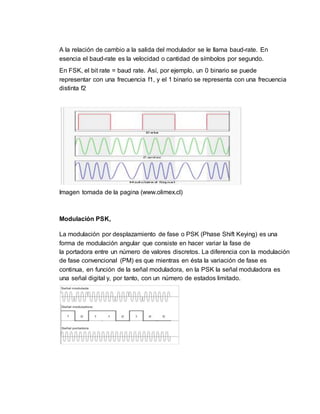

FSK.
Los dos valores binarios se representan mediante dos frecuencias
diferentes próximas a la frecuencia de la portadora. FSK es menos
sensible que ASK. En líneas de calidad telefónica, se utiliza a velocidades
de 1200 bps. También se usa frecuentemente en transmisiones de radio a
más altas frecuencias (desde 3 hasta 30 Mhz), también se puede usar en
redes de área local que utilicen cable coaxial.
PSK.
La fase de la señal portador se desplaza para representar los datos
digitales. El desplazamiento en fase se puede dar mediante diferentes
técnicas:
DPSK:
Ocurre un cambio de fase cada vez que se transmite un '1binario', en caso
contrario la fase permanece constante. Se realiza en dos fases 0º y 180º,
podemos obtener hasta 2 señales.
QPSK: En lugar de usar un desplazamiento de fase de 180º utiliza
desplazamientos de fase correspondientes a múltiplos de 90º
(90º,180º,270º,360º). Por lo que cada elemento de señal representa 2 bits
en lugar de 1.
Tipos de Modulación.
Entre los tipos de modulación tenemos:

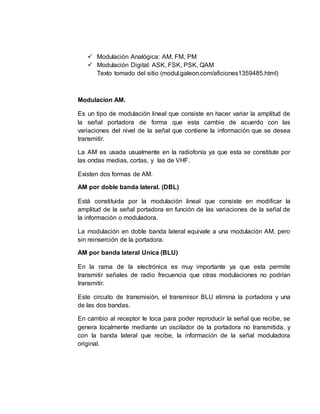

12.  Modulación Analógica: AM, FM, PM
 Modulación Digital: ASK, FSK, PSK, QAM
Texto tomado del sitio (modul.galeon.com/aficiones1359485.html)
Modulacion AM.
Es un tipo de modulación lineal que consiste en hacer variar la amplitud de
la señal portadora de forma que esta cambie de acuerdo con las
variaciones del nivel de la señal que contiene la información que se desea
transmitir.
La AM es usada usualmente en la radiofonía ya que esta se constitute por
las ondas medias, cortas, y las de VHF.
Existen dos formas de AM.
AM por doble banda lateral. (DBL)
Está constituida por la modulación lineal que consiste en modificar la
amplitud de la señal portadora en función de las variaciones de la señal de
la información o moduladora.
La modulación en doble banda lateral equivale a una modulación AM, pero
sin reinserción de la portadora.
AM por banda lateral Unica (BLU)
En la rama de la electrónica es muy importante ya que esta permite
transmitir señales de radio frecuencia que otras modulaciones no podrían
transmitir.
Este circuito de transmisión, el transmisor BLU elimina la portadora y una
de las dos bandas.
En cambio al receptor le toca para poder reproducir la señal que recibe, se
genera localmente mediante un oscilador de la portadora no transmitida, y
con la banda lateral que recibe, la información de la señal moduladora
original.

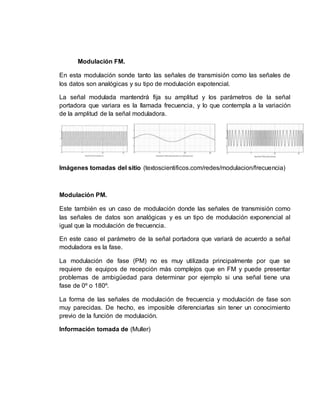

13. Modulación FM.
En esta modulación sonde tanto las señales de transmisión como las señales de
los datos son analógicas y su tipo de modulación expotencial.
La señal modulada mantendrá fija su amplitud y los parámetros de la señal
portadora que variara es la llamada frecuencia, y lo que contempla a la variación
de la amplitud de la señal moduladora.
Imágenes tomadas del sitio (textoscientificos.com/redes/modulacion/frecuencia)
Modulación PM.
Este también es un caso de modulación donde las señales de transmisión como
las señales de datos son analógicas y es un tipo de modulación exponencial al
igual que la modulación de frecuencia.
En este caso el parámetro de la señal portadora que variará de acuerdo a señal
moduladora es la fase.
La modulación de fase (PM) no es muy utilizada principalmente por que se
requiere de equipos de recepción más complejos que en FM y puede presentar
problemas de ambigüedad para determinar por ejemplo si una señal tiene una
fase de 0º o 180º.
La forma de las señales de modulación de frecuencia y modulación de fase son
muy parecidas. De hecho, es imposible diferenciarlas sin tener un conocimiento
previo de la función de modulación.
Información tomada de (Muller)

14. Modulación ASK.
Es la forma de modulación en la cual se representan los datos digitales como
variaciones de amplitud de la onda portadora en función de los datos a enviar.
La amplitud de una señal portadora análoga varía conforme a la corriente de bit
(modulando la señal), manteniendo la frecuencia y la fase constante. El nivel de
amplitud puede ser usado para representar los valores binarios 0s y 1s. Podemos
pensar en la señal portadora como un interruptor ON/OFF.
Texto tomado del sitio (Wikipedia,
es.wikipedia.org/wiki/Modulaci%C3%B3n_por_desplazamiento_de_amplitud,
2015)
ASK (Amplitudes-shift keying), es una modulación de amplitud donde la señal
moduladora (datos) es digital. Los dos valores binarios se representan con dos
amplitudes diferentes y es usual que una de las dos amplitudes sea cero; es decir
uno de los dígitos binarios se representa mediante la presencia de la portadora a
amplitud constante, y el otro dígito se representa mediante la ausencia de la señal
portadora
Imagen tomada de (textoscientificos.com/redes/modulacion/ask, 2015)
Modulación FSK.
Es una técnica de modulación para la transmisión digital de información utilizando
dos o más frecuencias diferentes para cada símbolo.1 La señal moduladora solo
varía entre dos valores de tensión discretos formando un tren de pulsos donde uno
representa un "1" o "marca" y el otro representa el "0" o "espacio"

15. A la relación de cambio a la salida del modulador se le llama baud-rate. En
esencia el baud-rate es la velocidad o cantidad de símbolos por segundo.
En FSK, el bit rate = baud rate. Así, por ejemplo, un 0 binario se puede
representar con una frecuencia f1, y el 1 binario se representa con una frecuencia
distinta f2
Imagen tomada de la pagina (www.olimex.cl)
Modulación PSK,
La modulación por desplazamiento de fase o PSK (Phase Shift Keying) es una
forma de modulación angular que consiste en hacer variar la fase de
la portadora entre un número de valores discretos. La diferencia con la modulación
de fase convencional (PM) es que mientras en ésta la variación de fase es
continua, en función de la señal moduladora, en la PSK la señal moduladora es
una señal digital y, por tanto, con un número de estados limitado.

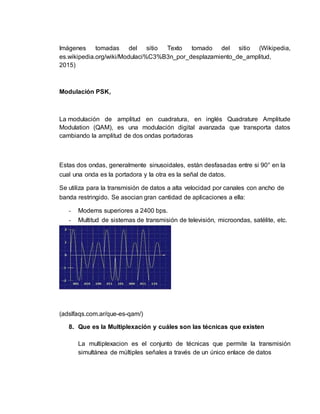

16. Imágenes tomadas del sitio Texto tomado del sitio (Wikipedia,
es.wikipedia.org/wiki/Modulaci%C3%B3n_por_desplazamiento_de_amplitud,
2015)
Modulación PSK,
La modulación de amplitud en cuadratura, en inglés Quadrature Amplitude
Modulation (QAM), es una modulación digital avanzada que transporta datos
cambiando la amplitud de dos ondas portadoras
Estas dos ondas, generalmente sinusoidales, están desfasadas entre si 90° en la
cual una onda es la portadora y la otra es la señal de datos.
Se utiliza para la transmisión de datos a alta velocidad por canales con ancho de
banda restringido. Se asocian gran cantidad de aplicaciones a ella:
- Modems superiores a 2400 bps.
- Multitud de sistemas de transmisión de televisión, microondas, satélite, etc.
(adslfaqs.com.ar/que-es-qam/)
8. Que es la Multiplexación y cuáles son las técnicas que existen
La multiplexacion es el conjunto de técnicas que permite la transmisión
simultánea de múltiples señales a través de un único enlace de datos

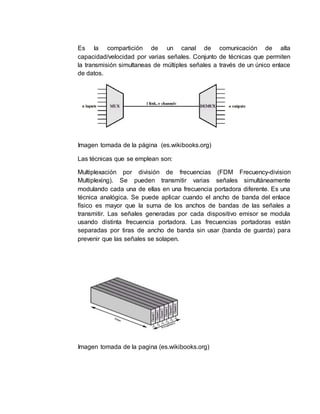

17. Es la compartición de un canal de comunicación de alta
capacidad/velocidad por varias señales. Conjunto de técnicas que permiten
la transmisión simultaneas de múltiples señales a través de un único enlace
de datos.
Imagen tomada de la página (es.wikibooks.org)
Las técnicas que se emplean son:
Multiplexación por división de frecuencias (FDM Frecuency-division
Multiplexing). Se pueden transmitir varias señales simultáneamente
modulando cada una de ellas en una frecuencia portadora diferente. Es una
técnica analógica. Se puede aplicar cuando el ancho de banda del enlace
físico es mayor que la suma de los anchos de bandas de las señales a
transmitir. Las señales generadas por cada dispositivo emisor se modula
usando distinta frecuencia portadora. Las frecuencias portadoras están
separadas por tiras de ancho de banda sin usar (banda de guarda) para
prevenir que las señales se solapen.
Imagen tomada de la pagina (es.wikibooks.org)

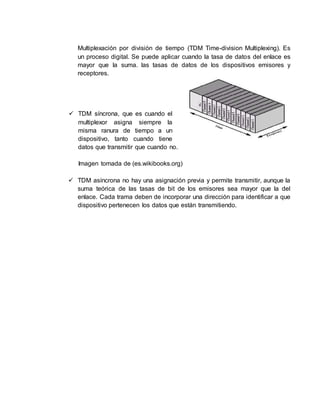

18. Multiplexación por división de tiempo (TDM Time-division Multiplexing). Es
un proceso digital. Se puede aplicar cuando la tasa de datos del enlace es
mayor que la suma. las tasas de datos de los dispositivos emisores y
receptores.
 TDM síncrona, que es cuando el
multiplexor asigna siempre la
misma ranura de tiempo a un
dispositivo, tanto cuando tiene
datos que transmitir que cuando no.
Imagen tomada de (es.wikibooks.org)
 TDM asíncrona no hay una asignación previa y permite transmitir, aunque la
suma teórica de las tasas de bit de los emisores sea mayor que la del
enlace. Cada trama deben de incorporar una dirección para identificar a que
dispositivo pertenecen los datos que están transmitiendo.

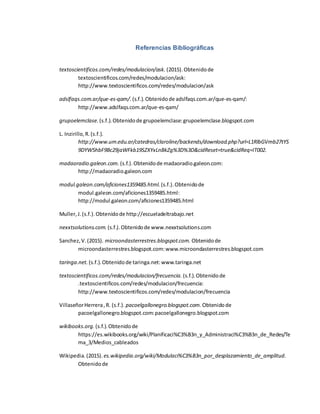

19. Referencias Bibliográficas
textoscientificos.com/redes/modulacion/ask. (2015).Obtenidode
textoscientificos.com/redes/modulacion/ask:
http://www.textoscientificos.com/redes/modulacion/ask
adslfaqs.com.ar/que-es-qam/. (s.f.).Obtenidode adslfaqs.com.ar/que-es-qam/:
http://www.adslfaqs.com.ar/que-es-qam/
grupoelemclase. (s.f.).Obtenidode grupoelemclase:grupoelemclase.blogspot.com
L. Inzirillo,R.(s.f.).
http://www.um.edu.ar/catedras/claroline/backends/download.php?url=L1RlbGVmb27tYS
9DYW5hbF9Bc29jaWFkb19SZXYxLnBkZg%3D%3D&cidReset=true&cidReq=IT002.
madaoradio.galeon.com. (s.f.).Obtenidode madaoradio.galeon.com:
http://madaoradio.galeon.com
modul.galeon.com/aficiones1359485.html. (s.f.).Obtenidode
modul.galeon.com/aficiones1359485.html:
http://modul.galeon.com/aficiones1359485.html
Muller,J.(s.f.).Obtenidode http://escueladeltrabajo.net
nexxtsolutions.com. (s.f.).Obtenidode www.nexxtsolutions.com
Sanchez,V.(2015). microondasterrestres.blogspot.com. Obtenidode
microondasterrestres.blogspot.com:www.microondasterrestres.blogspot.com
taringa.net. (s.f.).Obtenidode taringa.net:www.taringa.net
textoscientificos.com/redes/modulacion/frecuencia. (s.f.).Obtenidode
.textoscientificos.com/redes/modulacion/frecuencia:
http://www.textoscientificos.com/redes/modulacion/frecuencia
VillaseñorHerrera,R. (s.f.). pacoelgallonegro.blogspot.com. Obtenidode
pacoelgallonegro.blogspot.com:pacoelgallonegro.blogspot.com
wikibooks.org. (s.f.).Obtenidode
https://es.wikibooks.org/wiki/Planificaci%C3%B3n_y_Administraci%C3%B3n_de_Redes/Te
ma_3/Medios_cableados
Wikipedia.(2015). es.wikipedia.org/wiki/Modulaci%C3%B3n_por_desplazamiento_de_amplitud.
Obtenidode

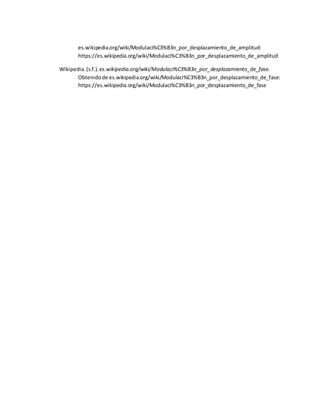

20. es.wikipedia.org/wiki/Modulaci%C3%B3n_por_desplazamiento_de_amplitud:
https://es.wikipedia.org/wiki/Modulaci%C3%B3n_por_desplazamiento_de_amplitud
Wikipedia.(s.f.). es.wikipedia.org/wiki/Modulaci%C3%B3n_por_desplazamiento_de_fase.
Obtenidode es.wikipedia.org/wiki/Modulaci%C3%B3n_por_desplazamiento_de_fase:
https://es.wikipedia.org/wiki/Modulaci%C3%B3n_por_desplazamiento_de_fase
