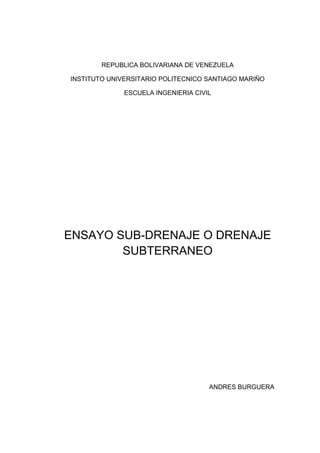

1. REPUBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITECNICO SANTIAGO MARIÑO
ESCUELA INGENIERIA CIVIL
ENSAYO SUB-DRENAJE O DRENAJE
SUBTERRANEO
ANDRES BURGUERA

2. El Drenaje subterráneo es una red de tuberías instalada en el subsuelo
encargada de conducir las aguas del mismo hasta un punto de
evacuación, pues el exceso de agua en un terreno debilita su capacidad
portante estos Consisten en zanjas rellenas de material drenante,
adecuadamente compactado, en el fondo de las cuales generalmente se
disponen tubos drenantes, (perforados, de material poroso, o con juntas
abiertas), y que, normalmente tras un relleno localizado de tierras, se
aíslan de las aguas superficiales por una capa impermeable que sella su
parte superior.
Proceso constructivo
Excavación.
1) Ejecución del lecho de asiento de la tubería y, en su caso,
Disposición del filtro geo textil.
2) Colocación de la tubería.
3) Colocación y compactación del material drenante.
4) Relleno de tierras de la parte superior de la zanja, en su caso.
5) Impermeabilización de la parte superior de la zanja.
Características
- Resistencia mecánica
- tubos de hormigón de carga de hidrostática (85 l/s·m·bar)
Estas obras de drenaje subterráneo, tienen como objeto la captación y
evacuación de aguas infiltradas o subterráneas y rebaja del nivel freático
en el entorno de la carretera, donde el cumplimiento de las
especificaciones técnicas son obligatorias para el buen funcionamiento
del drenaje y captación de agua sobre todo donde mantenemos un nivel
freático alto.
En los rellenos localizados de material drenante que consisten en la
extensión y compactación de materiales drenantes en zanjas, trasdoses
de obras de fábrica, o cualquier otra zona, cuyas dimensiones no
permitan la utilización de los equipos de maquinaria pesada. La ubicación
de estos drenajes debe está libre de arcillas margas y otros materiales
extraños que serán plásticos.
Los geotextiles se presentan como elementos de separación y filtro. Pero
lo primero que nada debemos saber que es geotextiles, son tela
permeable y flexible de fibras sintéticas, principalmente polipropileno y

3. poliéster y Se fabrican generalmente desde 90 hasta 400g/m2 y sus
principales aplicaciones son:
El control de la erosión, el refuerzo de suelos, la filtración y separación
entre capas de materiales, el proporcionar una capa drenante y la
protección de geo membranas.
Requisitos:
- Material sobre el que se asienta el geotextil.
- Capacidad de soporte.
- Características del material.
- Cargas que actuarán sobre el geotextil.
La función de protección permite que el sistema geotécnico no se
deteriore. El geo textil actúa protegiendo geo membranas impermeables
de modo que impide que se produzcan daños mecánicos de abrasión o
punzonamiento.
Donde el refuerzo va mejorando sus propiedades mecánicas y
disminuyendo el nivel de cargas sobre el terreno porque realiza un trabajo
de homogeneizar las cargas sobre una superficie extensa.
Como historia la primera red de drenaje subterráneo se construyó en
París, Francia en el Siglo XIX. Muchas ciudades de la Europa Central al
lado de grandes ríos han tenido que construir grandes obras hidráulicas.
Tiene por objeto disminuir las presiones de poro o impedir que estas
aumenten. La cantidad de agua recolectada, depende de la permeabilidad
del suelo o de las rocas y de los gradientes hidráulicos. En caso de que el
nivel freático sea alto, debe mantenerlo a una distancia considerable del
firme.
Los drenes horizontales son penetración transversal constituyen un
sistema de subdrenaje, que consiste en la introducción de tuberías
ranuradas insertadas transversalmente en los taludes y eventualmente en
terraplenes, para evacuar el agua subterránea existente en el terreno
aliviando la presión de poro.
Para el control de aguas superficiales y subterráneas tenemos talud, o
"pedrero" es el término que se utiliza para designar a la acumulación de
fragmentos de roca partida en la base de paredes de roca, acantilados de
montañas, o cuencas de valles.

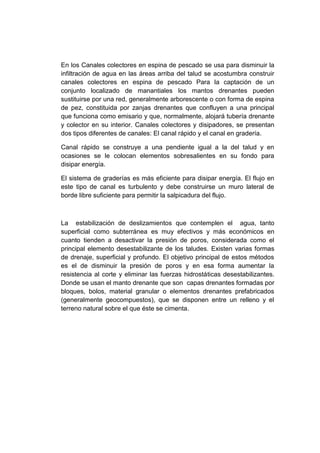

4. En los Canales colectores en espina de pescado se usa para disminuir la
infiltración de agua en las áreas arriba del talud se acostumbra construir
canales colectores en espina de pescado Para la captación de un
conjunto localizado de manantiales los mantos drenantes pueden
sustituirse por una red, generalmente arborescente o con forma de espina
de pez, constituida por zanjas drenantes que confluyen a una principal
que funciona como emisario y que, normalmente, alojará tubería drenante
y colector en su interior. Canales colectores y disipadores, se presentan
dos tipos diferentes de canales: El canal rápido y el canal en gradería.
Canal rápido se construye a una pendiente igual a la del talud y en
ocasiones se le colocan elementos sobresalientes en su fondo para
disipar energía.
El sistema de graderías es más eficiente para disipar energía. El flujo en
este tipo de canal es turbulento y debe construirse un muro lateral de
borde libre suficiente para permitir la salpicadura del flujo.
La estabilización de deslizamientos que contemplen el agua, tanto
superficial como subterránea es muy efectivos y más económicos en
cuanto tienden a desactivar la presión de poros, considerada como el
principal elemento desestabilizante de los taludes. Existen varias formas
de drenaje, superficial y profundo. El objetivo principal de estos métodos
es el de disminuir la presión de poros y en esa forma aumentar la
resistencia al corte y eliminar las fuerzas hidrostáticas desestabilizantes.
Donde se usan el manto drenante que son capas drenantes formadas por
bloques, bolos, material granular o elementos drenantes prefabricados
(generalmente geocompuestos), que se disponen entre un relleno y el
terreno natural sobre el que éste se cimenta.
