Un diagrama de flujo representa gráficamente un algoritmo mediante símbolos como círculos, rectángulos y flechas para mostrar la secuencia lógica de las operaciones. Un diagrama de flujo básico incluye un inicio, entrada de datos, procesamiento, resultados y fin. El pseudocódigo especifica algoritmos usando palabras en lugar de código, permitiendo diseñar programas de una manera independiente del lenguaje de programación.

1. ALGORITMO
PSEUDOCODIGO Y DRIAGAMA DE FLUJOS

2. DIAGRAMA DE FLUJOS

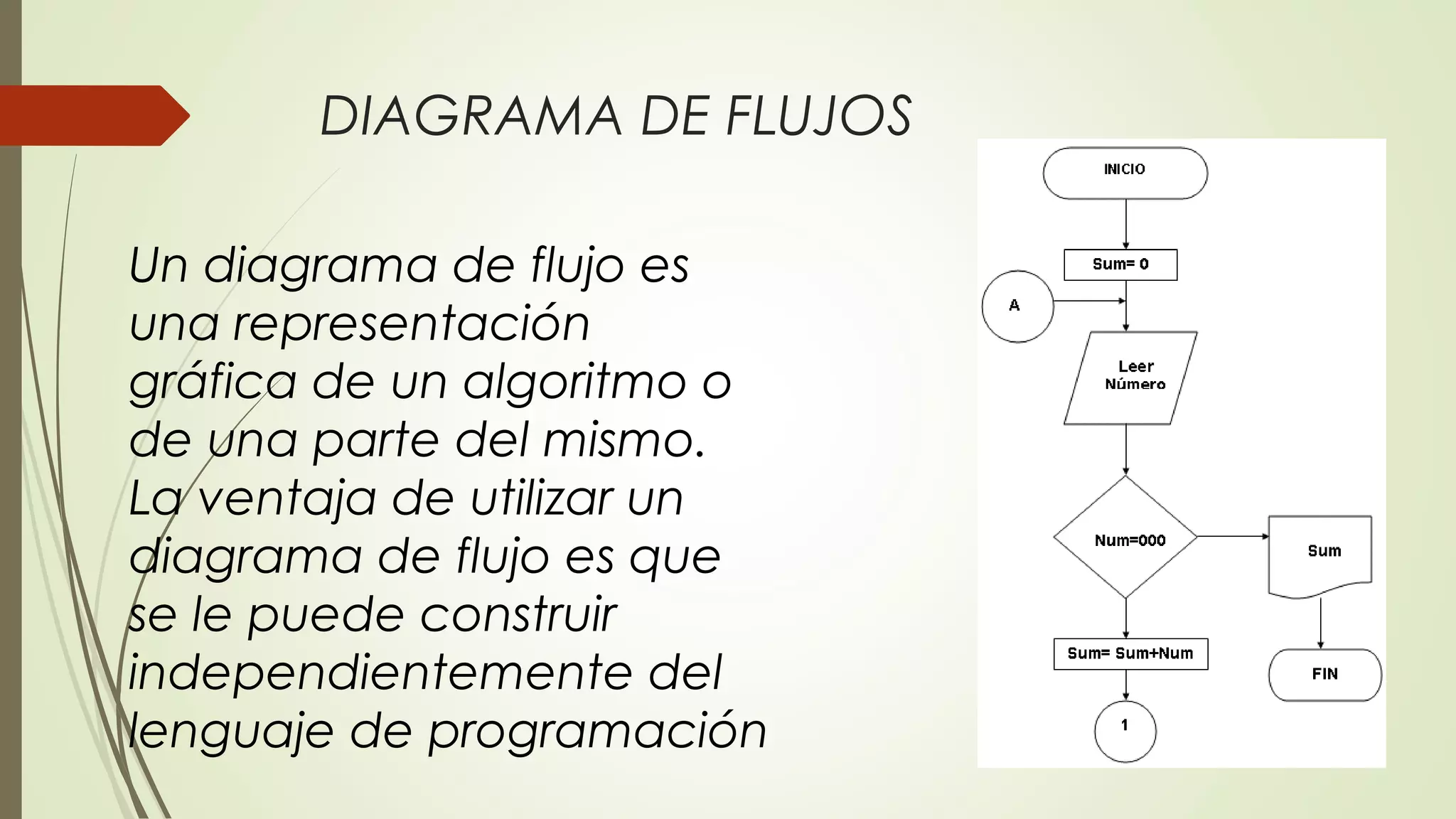

Un diagrama de flujo es
una representación
gráfica de un algoritmo o
de una parte del mismo.
La ventaja de utilizar un
diagrama de flujo es que
se le puede construir
independientemente del
lenguaje de programación

3. 3
RECORDAR:
CONCEPTO DE
ALGORITMO: Un
algoritmo es un
conjunto de pasos o
secuencia de
instrucciones que,
ejecutadas en un
determinado orden,
permiten resolver un
problema
determinado.

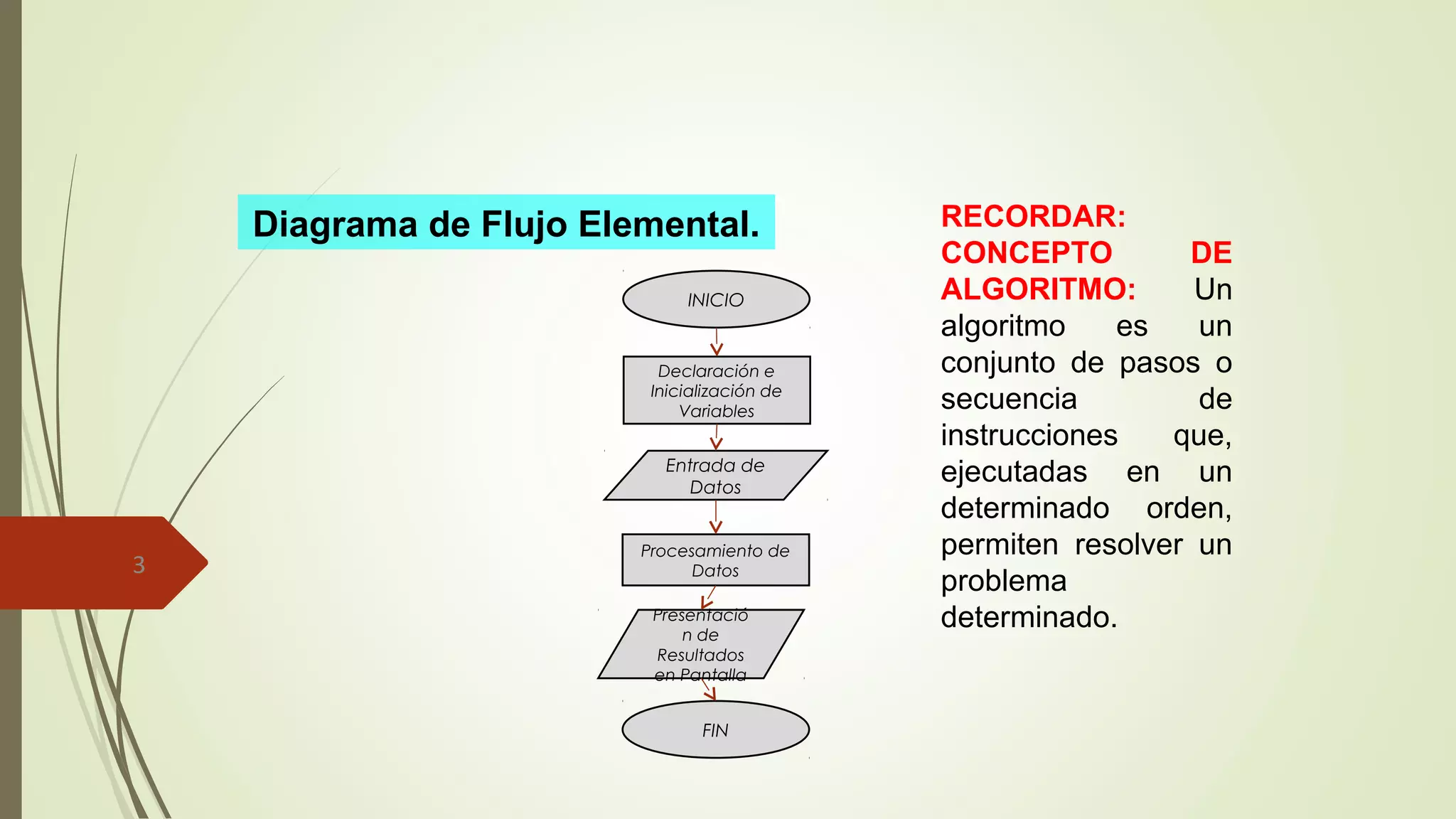

Diagrama de Flujo Elemental.
INICIO
Declaración e
Inicialización de
Variables
Entrada de
Datos
Procesamiento de
Datos
Presentació
n de
Resultados
en Pantalla
FIN

4. 4
Diagrama de Flujo Elemental.
INICIO
Declaración e
Inicialización de
Variables
Entrada de
Datos
Condici
ón
Verdad
era?
Si No
Acción 1 Acción 2
Presentación
de
Resultados en
Pantalla
FIN

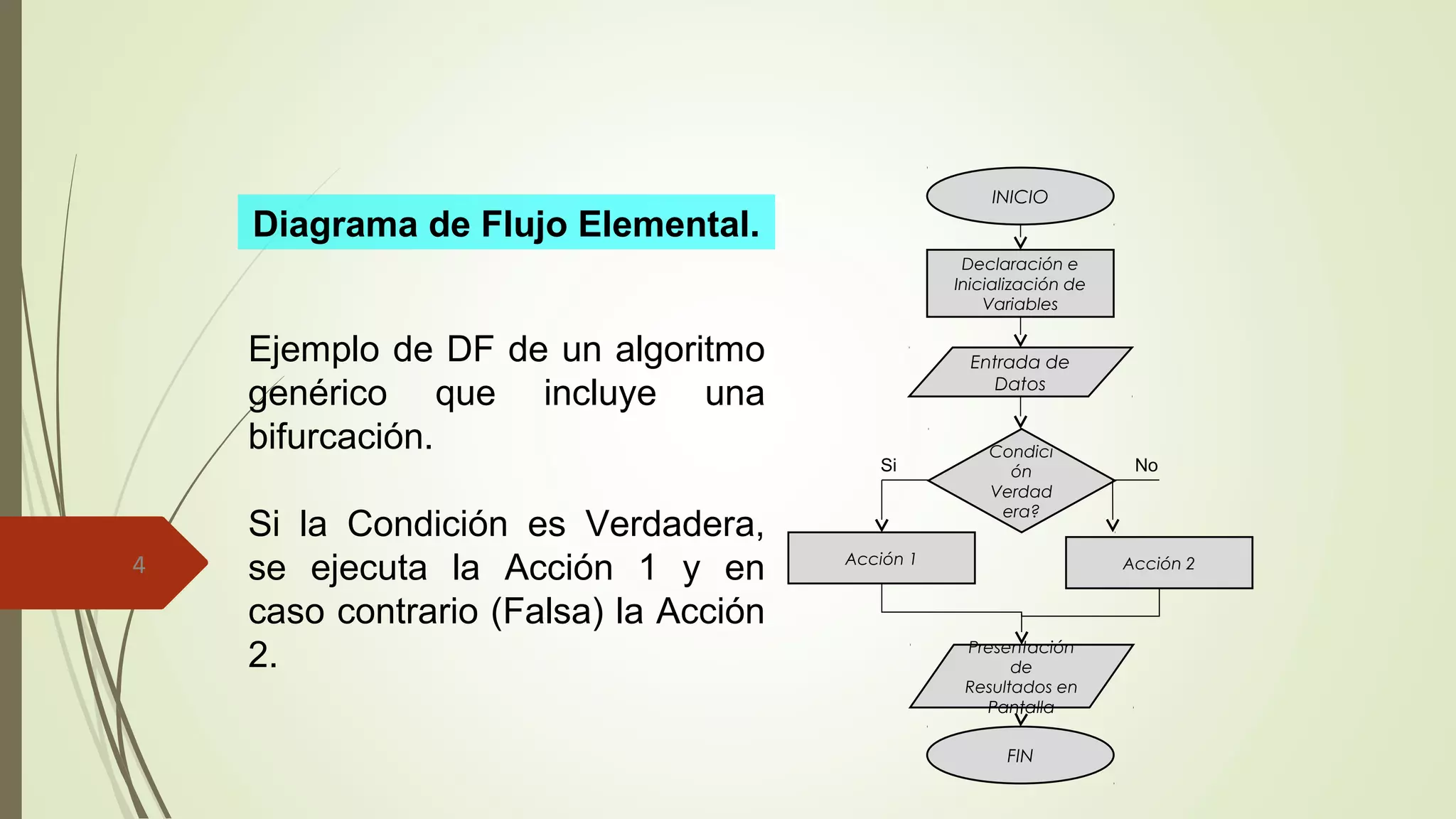

Ejemplo de DF de un algoritmo
genérico que incluye una
bifurcación.
Si la Condición es Verdadera,
se ejecuta la Acción 1 y en
caso contrario (Falsa) la Acción
2.

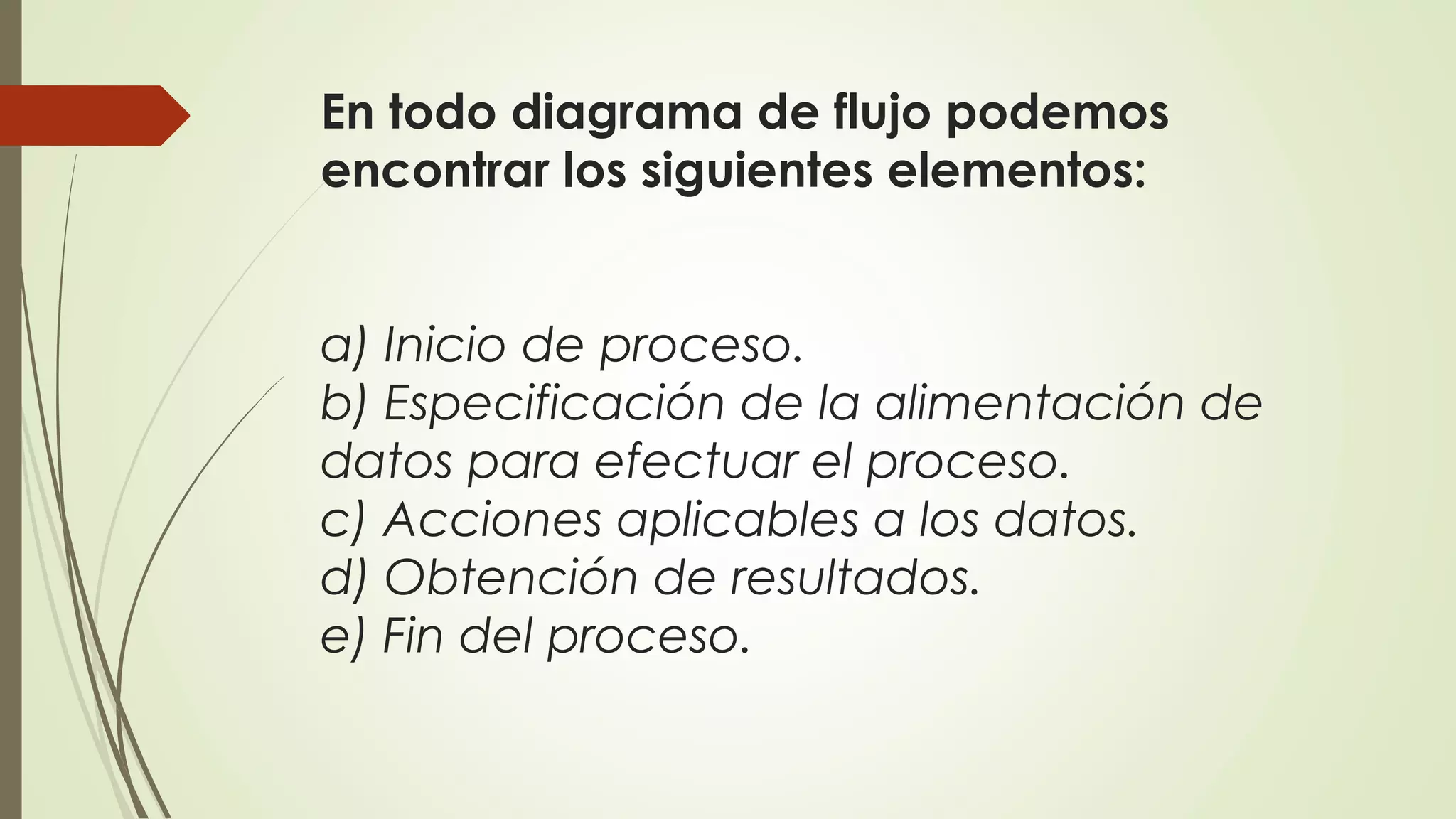

5. En todo diagrama de flujo podemos
encontrar los siguientes elementos:
a) Inicio de proceso.
b) Especificación de la alimentación de
datos para efectuar el proceso.
c) Acciones aplicables a los datos.
d) Obtención de resultados.
e) Fin del proceso.

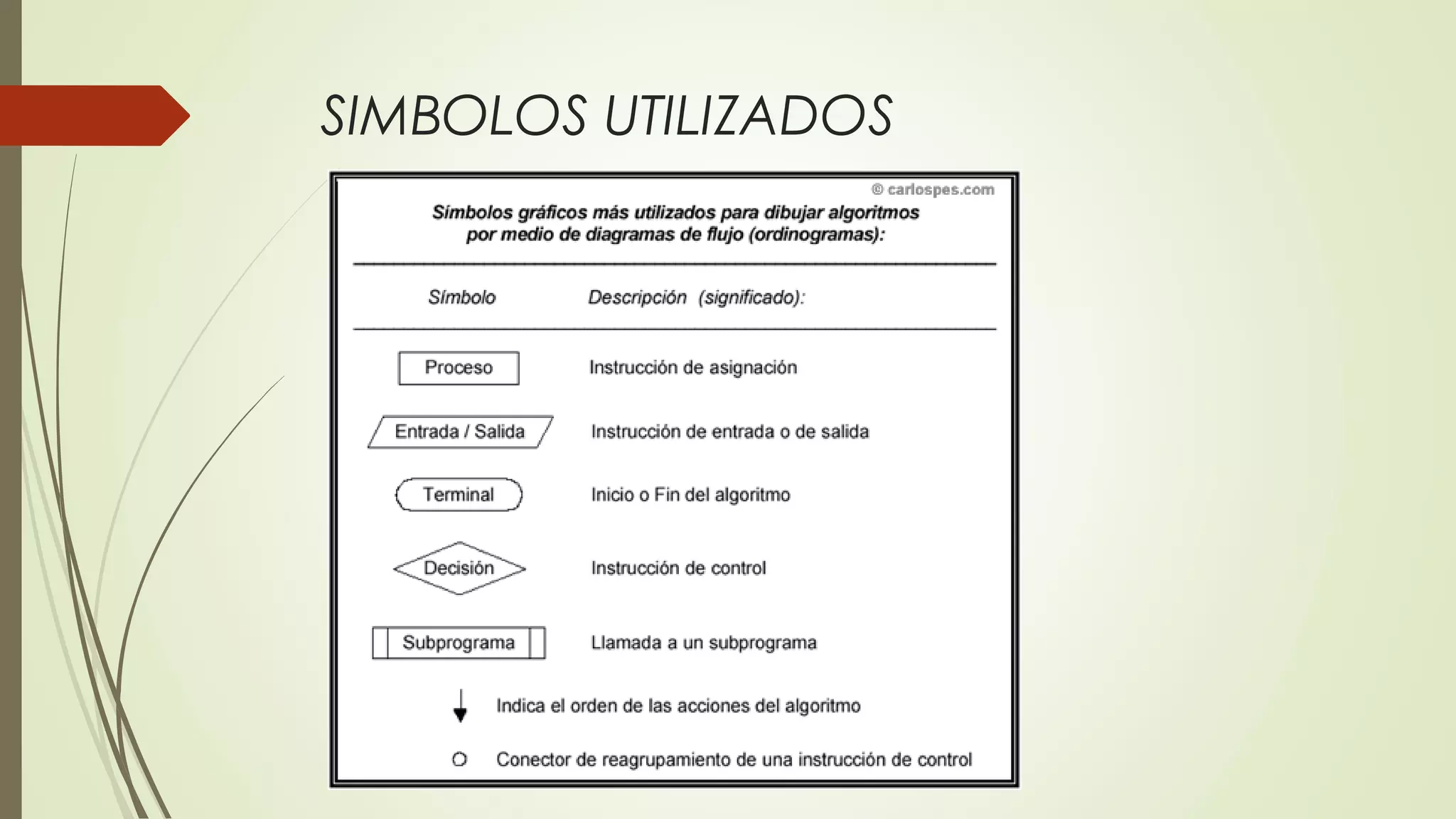

6. SIMBOLOS UTILIZADOS

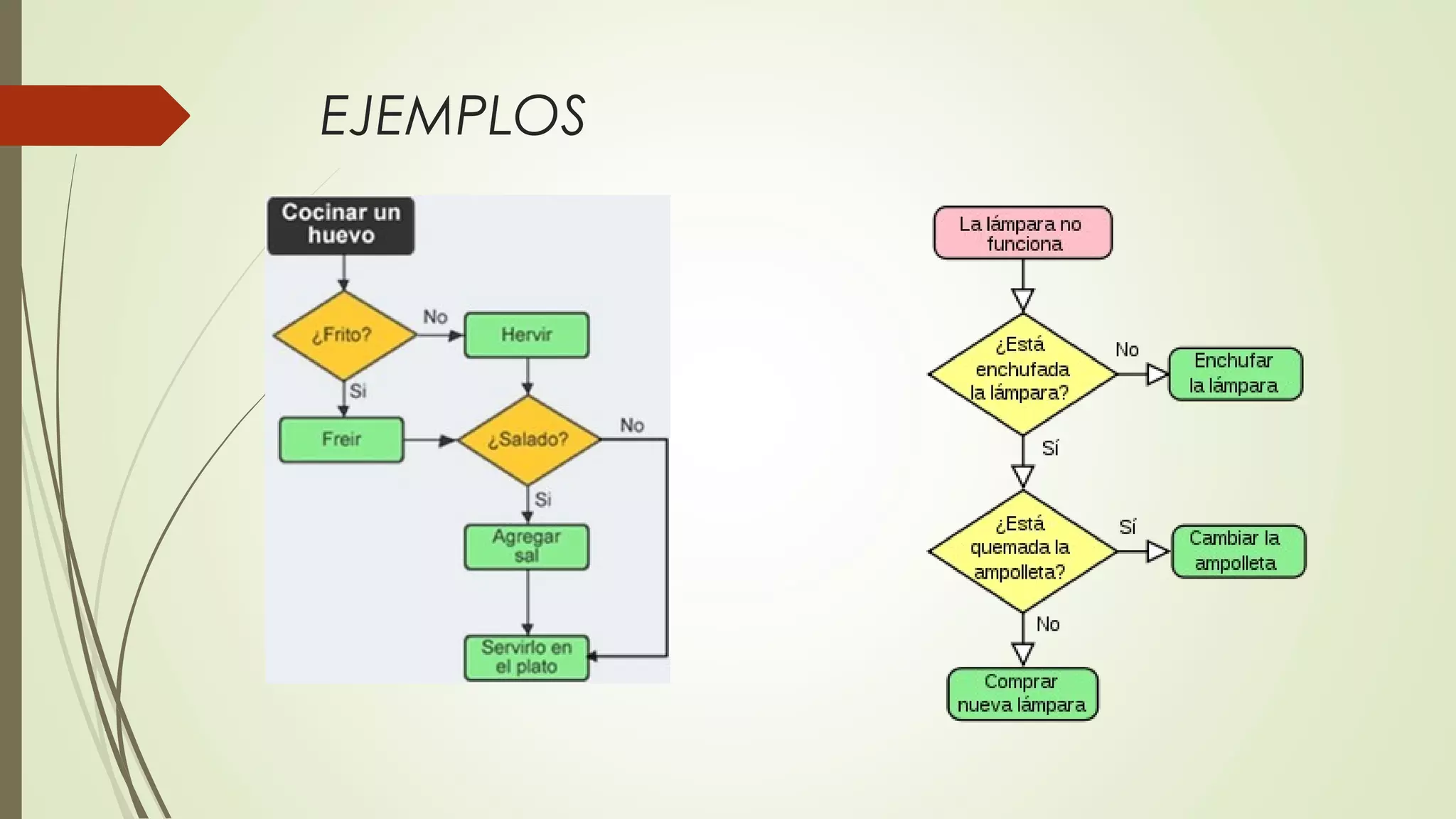

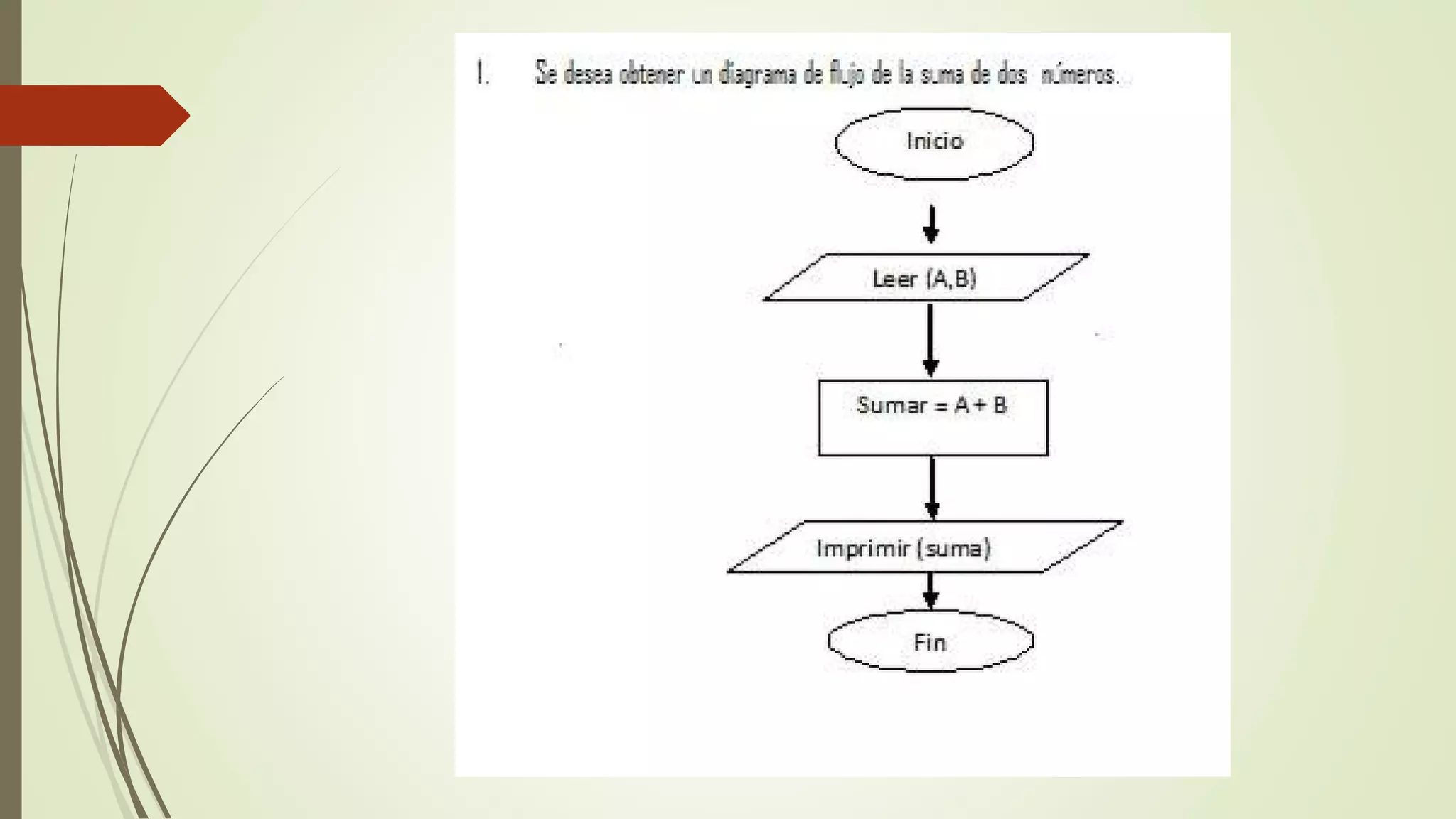

7. EJEMPLOS

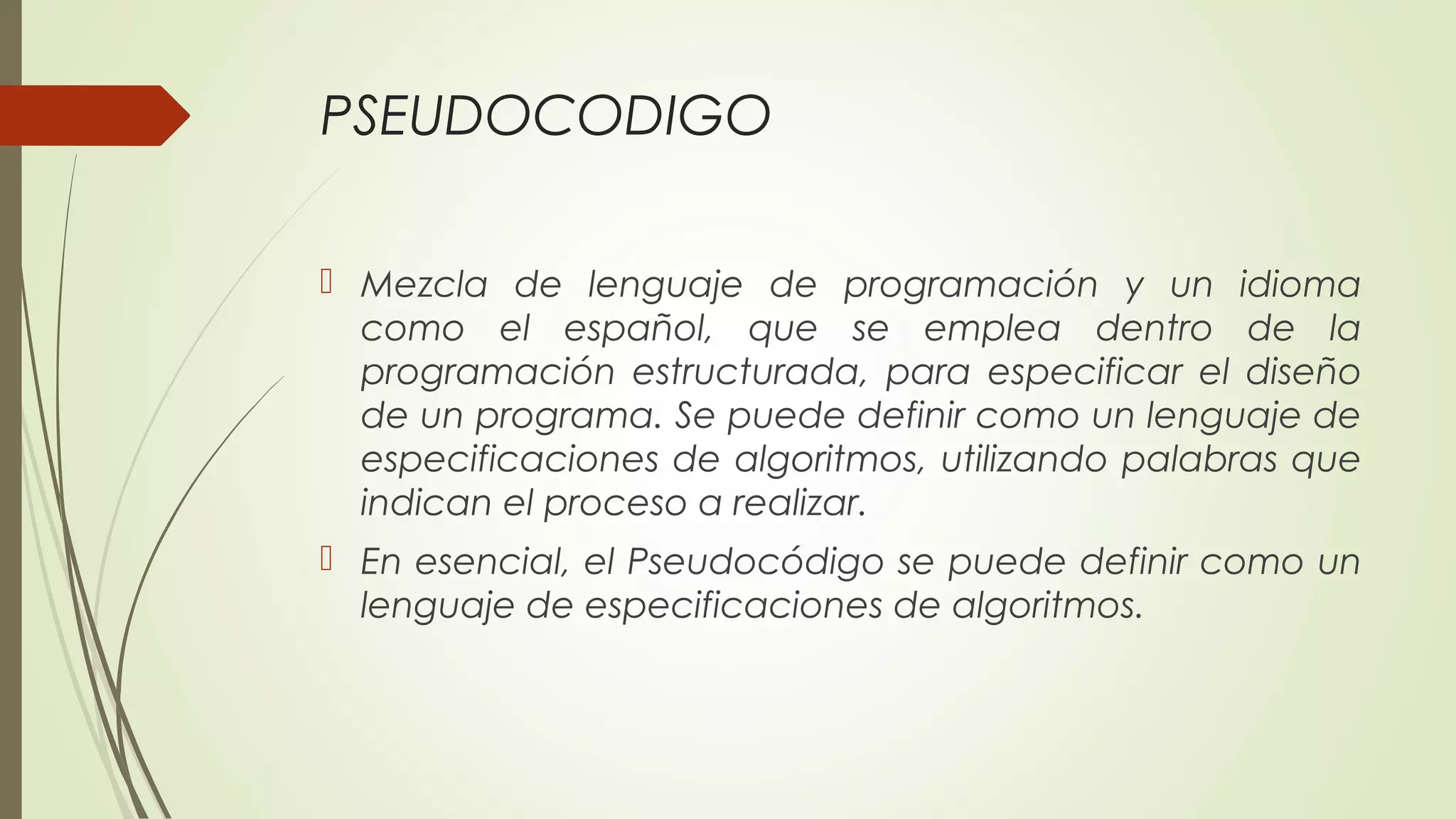

9. PSEUDOCODIGO
 Mezcla de lenguaje de programación y un idioma
como el español, que se emplea dentro de la
programación estructurada, para especificar el diseño
de un programa. Se puede definir como un lenguaje de
especificaciones de algoritmos, utilizando palabras que
indican el proceso a realizar.
 En esencial, el Pseudocódigo se puede definir como un
lenguaje de especificaciones de algoritmos.

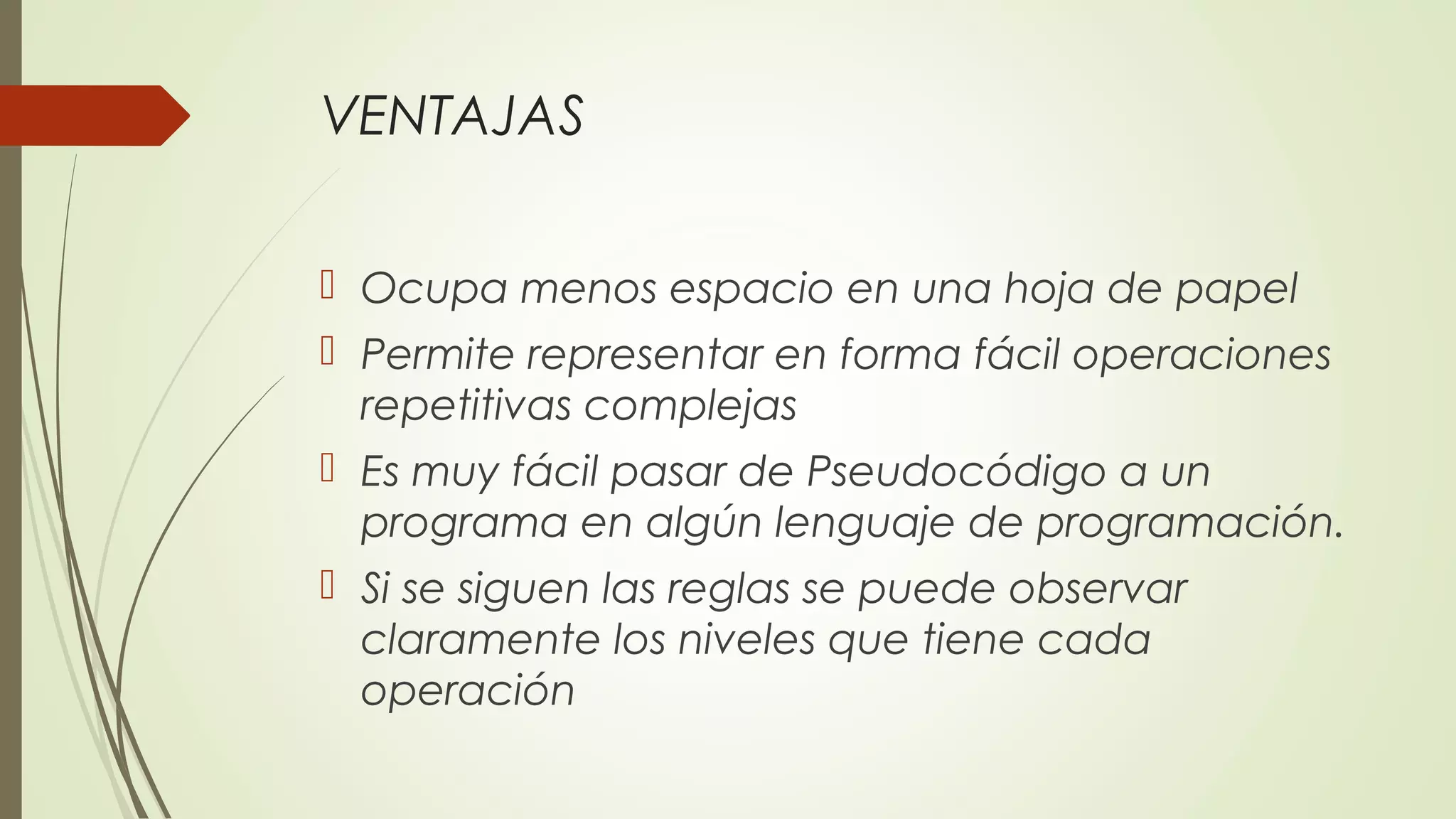

10. VENTAJAS
 Ocupa menos espacio en una hoja de papel
 Permite representar en forma fácil operaciones
repetitivas complejas
 Es muy fácil pasar de Pseudocódigo a un
programa en algún lenguaje de programación.
 Si se siguen las reglas se puede observar
claramente los niveles que tiene cada
operación

11. 11

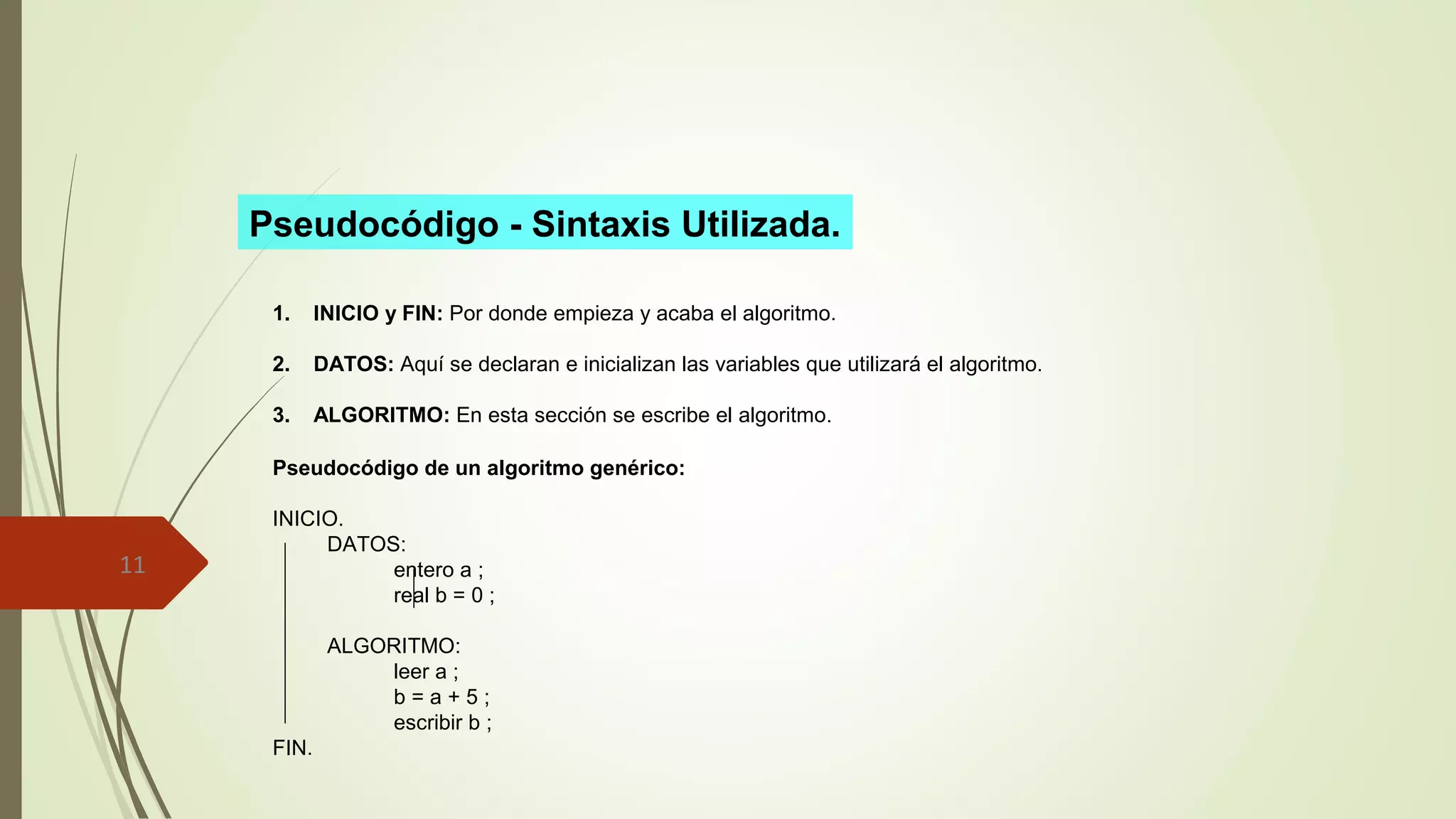

Pseudocódigo - Sintaxis Utilizada.
1. INICIO y FIN: Por donde empieza y acaba el algoritmo.
2. DATOS: Aquí se declaran e inicializan las variables que utilizará el algoritmo.
3. ALGORITMO: En esta sección se escribe el algoritmo.
Pseudocódigo de un algoritmo genérico:
INICIO.
DATOS:
entero a ;
real b = 0 ;
ALGORITMO:
leer a ;
b = a + 5 ;
escribir b ;
FIN.
