El algoritmo de gradiente conjugado (CGBP) converge a un mínimo de una función cuadrática en un número finito de iteraciones. En Matlab, las funciones traincgf, traincgp, traincgb y trainscg entrenan redes neuronales utilizando diferentes variantes del algoritmo CGBP como Fletcher-Reeves, Polak-Ribiere, Powell-Beale y gradiente conjugado escalado respectivamente.

1. CGBP Algoritmo del Gradiente Conjugado

2. Algoritmo de Gradiente Conjugado (CGBP) CGBP converge a un mínimo de una función cuadrática en un numero finito de iteraciones. El procedimiento general para localizar un mínimo de una función en una dirección requiere: Localizar el intervalo donde se encuentra Reducir el intervalo

3. Algoritmo de Gradiente Conjugado

4. 1. La primera dirección de búsqueda es el gradiente descendente 2. Tomar un paso y escoger una razón de aprendizaje para minimizar la función a lo largo de la dirección búsqueda.

5. 3. Seleccione la siguiente dirección de búsqueda de acuerdo a: Donde:

6. Si el algoritmo no ha convergido regrese al paso 2.

7. Ejemplos Método del Gradiente Conjugado

8. Ejemplo: 1 Aplique el algoritmo de Gradiente Conjugado a la siguiente función. Los valores iniciales son: A) Realice 2 iteraciones. B) Dibuje la superficie de error en 2D. C) Grafique los punto obtenidos.

9. Solución

10. Método de Gradiente conjugado para la solución de Ecuaciones Normales 1.- Inicialice los componentes del vector de pesos con valores arbitrarios pequeños. 2.- Ajustar k=0, Calcular la dirección inicial del conjugado d 0 y el vector de ganancia g 0.

11. 3.- Determine el coeficiente del vector conjugado. Donde 4.- Actualice el vector de pesos.

12. 5.- Determine el nuevo vector de ganancia. 6.- Determine la nueva dirección del gradiente conjugado.

13. Ajuste : y pruebe la condición de salida. Si , ir al paso 3, de otra forma detener

14. Inconvenientes del CGBP . El algoritmo GC nos puede aplicar directamente al entrenamiento de RNA, dado que el índice de desempeño de las mismas no es cuadrático. No se puede usar  k para minimizar la función a lo largo de una línea. No se alcanzara un mínimo exacto en un numero finito de iteraciones.

15. Para localizar un mínimo de una función en una dirección especificada se requiere: a) Localización del intervalo. b) Reducción del intervalo. El propósito del paso de localización del intervalo es encontrar un intervalo inicial que contenga un mínimo local.

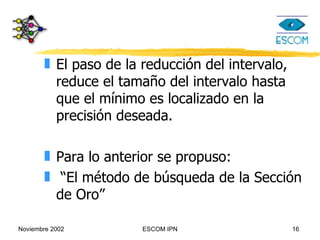

16. El paso de la reducción del intervalo, reduce el tamaño del intervalo hasta que el mínimo es localizado en la precisión deseada. Para lo anterior se propuso: “El método de búsqueda de la Sección de Oro”

17. A) Localización del Intervalo Búsqueda de la sección de oro

18. B) Reducción del Intervalo

19. Búsqueda de la sección de oro  =0.618 Set c 1 = a 1 + (1-  )( b 1 - a 1 ), F c = F ( c 1 ) d 1 = b 1 - (1-  )( b 1 - a 1 ), F d = F ( d 1 ) For k =1,2, ... repeat If F c < F d then Set a k +1 = a k ; b k +1 = d k ; d k +1 = c k c k +1 = a k +1 + (1-  )( b k +1 - a k +1 ) F d = F c ; F c = F ( c k +1 ) else Set a k +1 = c k ; b k +1 = b k ; c k +1 = d k d k +1 = b k +1 - (1-  )( b k +1 - a k +1 ) F c = F d ; F d = F ( d k +1 ) end end until b k +1 - a k +1 < tol

20. Ejemplo: 2 Realice una iteración del algoritmo de Gradiente Conjugado para la función: Para la minimización lineal use la localización del intervalo mediante la evaluación de la función F(x); y para la reducción del intervalo por medio de Búsqueda de la Sección de Oro.

21. Algoritmo CGBP Pasos Intermedios w 1 1,1 w 2 1,1

22. Trayectoria Completa w 1 1,1 w 2 1,1

23. Algoritmo de Gradiente Conjugado para entrenar MLP NN Paso 1. Inicializar los pesos de la red con valores aleatorios pequeños. Paso 2. Propague el q-esimo patrón de entrenamiento, a través de la red calculando la salida en cada nodo. Paso 3. Calcule el error local en cada nodo de la red. Para los nodos de salida el error local se calcula por:

24. Donde g(.) es la derivada de la funcion de activación f(.). Para cada nodo de la capa oculta el error se calcula como:

25. Paso 4. Cada combinador lineal estima la salida deseada, dado por: donde Paso 5. Actualice el estimado de la matriz de covarianza en cada capa. Actualice el estimado del vector de correlación cruzado para cada nodo.

26. Donde k es el índice de presentación del patrón. Paso 6.Actualice el vector de pesos para cada nodo en la red, como sigue. (a) En cada nodo calcule sino, Si ,no actualice el vector de pesos para el nodo y vaya al paso 7; sino realice los siguientes pasos.

27. (b) Encuentre la direccion d (k). Si el numero de iteración es un entero múltiplo del numero de pesos en el nodo , entonces: sino donde

28. (c) Calcule el tamaño del paso (d) Modifique el vector de pesos de acuerdo a Paso 7. Si la red no ha convergido vaya al paso 2.

29. Simulación en Matlab / NNT

30. Algoritmos de Gradiente Conjugado Fletcher-Reeves (traincgf). Tiene los requerimientos mas pequeños de almacenaje de todos los algoritmos de Gradiente conjugado. Polak-Riviére (traincgp). Tiene los requerimientos de almacenaje ligeramente mas grandes que el de Fletcher-Reeves. Tiene una mayor velocidad de convergencia en algunos problemas

31. Algoritmos de Gradiente Conjugado (2) Powell-Beale (traincgb). Tiene los requerimientos de almacenaje ligeramente mas grandes que el de Polak-Riviére. Tiene generalmente una mayor velocidad de convergencia. Gradiente Conjugado Escalado (trainscg). Es el único algoritmo de este tipo que no requiere línea de búsqueda. Es un algoritmo de entrenamiento de propósito general muy bueno.

32. trainscg Es una funcion que entrena redes multicapa con retropropagación, actualizando W y b de acuerdo al método de gradiente conjugado escalado. Sintaxis [net, tr] = trainscg (net, P,T,A,Q,Ts,VV) Algoritmo de BP con Gradiente Conjugado Escalado (SCGBP)

33. Donde: net = Define la red neuronal net = netff([0 5 ], [3 1] ,{´tansig´, ´logsig ´}, trainscg ) P patrones de entrada T valores objetivo Ai Condiciones iniciales Q Tamaño del lote Ts Tamaño del paso VV Matriz vacía o vectores de validación

34. Valores por omisión net.trainParam.epochs= 100 net. trainParam.show= 25 net.trainParam.goal= 0 net. trainParam.time= inf net.trainParam.min_grad= 1e-6

35. Valores por omisión (2) net.trainParam.max_fail= 5 net.trainParam.sigma= 5e-5 net. trainParam.lambda= 5e-7

36. traincgf Es una funcion que entrena redes multicapa con retropropagación, actualizando W y b de acuerdo al método de gradiente conjugado de Fletcher-Reeves . Sintaxis [net, tr] = traincgf (net, P,T,Ai,Q,Ts,VV) Algoritmo de BP con Gradiente Conjugado . Fletcher-Reeves

37. Donde: net = Define la red neuronal net = netff([0 5 ], [3 1] ,{´tansig´, ´logsig ´}, traincgf ) P patrones de entrada T valores objetivo Ai Condiciones iniciales Q Tamaño del lote Ts Tamaño del paso VV Matriz vacía o vectores de validación

38. Valores por omisión net.trainParam.epochs= 100 net. trainParam.show= 25 net.trainParam.goal= 0 net. trainParam.time= inf net.trainParam.min_grad= 1e-6

39. Valores por omisión (2) net.trainParam.max_fail= 5 net.trainParam.searchFcn= Nombre de la rutina de linea de busqueda usar ´srchcha´.

40. traincgp Es una funcion que entrena redes multicapa con retropropagación, actualizando W y b de acuerdo al método de gradiente conjugado de Polak-Ribiére . Sintaxis [net, tr] = traincgp (net, P,T,A,Q,Ts,VV,TV) Algoritmo de BP con Gradiente Conjugado Polak-Ribiére

41. Donde: net = Define la red neuronal net = netff([0 5 ], [3 1] ,{´tansig´, ´logsig ´}, traincgp ) P patrones de entrada T valores objetivo Ai Condiciones iniciales Q Tamaño del lote Ts Tamaño del paso VV Matriz vacía o vectores de validación TV Matriz vacía o vectores de prueba

42. Valores por omisión net.trainParam.epochs= 100 net. trainParam.show= 25 net.trainParam.goal= 0 net. trainParam.time= inf net.trainParam.min_grad= 1e-6

43. Valores por omisión (2) net.trainParam.max_fail= 5 net.trainParam.searchFcn= Nombre de la rutina de linea de busqueda usar ´srchcha´.

44. traincgb Es una funcion que entrena redes multicapa con retropropagación, actualizando W y b de acuerdo al método de gradiente conjugado de Powell-Beale. Sintaxis [net, tr] = traincgb (net, P,T,A,Q,Ts,VV,TV) Algoritmo de BP con Gradiente Conjugado Powell-Beale

45. Donde: net = Define la red neuronal net = netff([0 5 ], [3 1] ,{´tansig´, ´logsig´}, traincgb ) P patrones de entrada T valores objetivo Ai Condiciones iniciales Q Tamaño del lote Ts Tamaño del paso VV Matriz vacía o vectores de validación TV Matriz vacía o vectores de prueba

46. Valores por omisión net.trainParam.epochs= 100 net. trainParam.show= 25 net.trainParam.goal= 0 net. trainParam.time= inf net.trainParam.min_grad= 1e-6

47. Valores por omisión (2) net.trainParam.max_fail= 5 net.trainParam.searchFcn= Nombre de la rutina de linea de busqueda usar ´srchcha´.
