1. ALINEADORA HOFMANN
AFINAMIENTO
Mg. Jim Palomares Anselmo

2. ALINEADORA HOFMANN

3. ALINEADORA HOFMANN
COMPONENTES:
1.- Posee dos cámaras de visualización que se encuentran en el travesaño
junto a la computadora, tienen la misma resolución de las cámara
fotográficas.
2.- Las cámaras de visualización se comunican con el vehículo a través de
paneles o targets.
3.- Las dos targets pequeñas van en las ruedas delanteras (eje delantero).
4.- Las dos targets más grandes van en el eje posterior.
5.- La distancia desde la cámara de visualización al eje delantero es de 90
pulgadas.
6.- Se puede subir y bajar el ángulo de las cámaras de visualización que se
encuentran en el travesaño.

4. ALINEADORA HOFMANN
COMPONENTES:
7.- El equipo tiene una PC integrada, con puertos USB que van
conectados a las cámaras.
8.- Posee una impresora para los reportes de medición (modo gráfico o
digital).
9.- Posee ganchos de sujeción para evitar que se caigan las barras
sujetas al aro.
10.- Consta de dos tacos.

5. ALINEADORA HOFMANN
FUNCIONAMIENTO:
11.- El proceso de medición de los ángulos de alineamiento consiste en
retroceder y avanzar el vehículo y luego girar 20º a la derecha y luego 20º a
la izquierda. Obtenemos un reporte.
12.- Si esta desalineado nos salen las medidas en rojo y si esta alineado nos
salen las medidas en verde.
13.- Si hacemos regulación, volvemos hacer el mismo procedimiento
(vehículo para atrás luego para adelante, luego girar 20º a la derecha y luego
20º a la izquierda).
14.- Finalizamos con la corrección de las medidas. Todo el proceso se debe
realizar entre 7 u 8 minutos.
15.- El proceso comprende: a) Revisión, b) Regulación y c) Revisión final.

6. ALINEADORA HOFMANN
FUNCIONAMIENTO:
16.- El trabador de pedal de freno, se coloca en el pedal de freno con el
asiento, para evitar errores en la medición final.
17.- También se ancla entre el asiento y la volante, para evitar que se
pueda mover los terminales de dirección.
18.- Se prende la computadora y sale la pantalla de Windows
(escritorio), se ingresa al programa Alainer (garantía un año).
19.- Sale la ventana con las siguientes opciones: a) Para comenzar un
alineamiento nuevo o b) Para continuar una alineación.
Clic en comenzar un alineamiento nuevo.
Colocar apellido, nombre, compañía.

7. ALINEADORA HOFMANN
FUNCIONAMIENTO:
20.- Posee una base de datos y podemos incrementar la base de datos
con los ángulos de dirección obtenido de los manuales.
21.- Por ejemplo seleccionamos Nissan.
22.- Clic en las banderitas. Se tiene para cambiar idiomas y para
cambiar las especificaciones.
23.- Podemos observar todos los mercados.
24.- Tres veces clic en el botón verde.
25.- Escogemos el Nissan (mexicano).
26.- Escogemos Pick up.

8. ALINEADORA HOFMANN
FUNCIONAMIENTO:
27.- Seleccionamos la opción 74 – 95 radial tires que contiene a)
Ángulo de avance, b) Caída, c) Sae, d) Convergencia individual, e)
Convergencia total.
28.- No salen datos en el eje posterior debido que en su mayoría no se
hace alineamiento a este eje. En el vehículo Jack si se hace
alineamiento.
29.- Puede salir: a) Medida pref. b) Medida mínima y c) Medida
máxima. Si sale fuera del rango se corrige los ángulos de alineamiento
de manera manual.
30.- Clic dos veces en siguiente.

9. ALINEADORA HOFMANN
FUNCIONAMIENTO:
31.- La computadora busca los paneles.
32.- Los paneles tienen brazos. Los paneles se sujetan a los aros
pequeños y a los aros grandes a través de las uñas.
33.- El ángulo de dirección de la cámara de visualización se puede
regular. Se puede subir de nivel junto con el travesaño.
34.- El proceso comprende: a) Revisión, b) Regulación y c) Revisión
final.

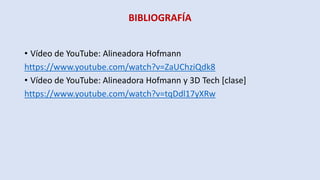

10. BIBLIOGRAFÍA
• Vídeo de YouTube: Alineadora Hofmann
https://www.youtube.com/watch?v=ZaUChziQdk8
• Vídeo de YouTube: Alineadora Hofmann y 3D Tech [clase]
https://www.youtube.com/watch?v=tqDdl17yXRw
