El documento detalla un análisis de redes inalámbricas, con un enfoque en la tecnología Wi-Fi, su historia, tipos y aspectos de seguridad. Se incluyen mediciones de señal en diferentes entornos y obstáculos, así como recomendaciones para mejorar la conectividad y seguridad de las redes Wi-Fi. Además, se discuten herramientas de análisis de red que pueden ayudar en la optimización del rendimiento de estas redes.

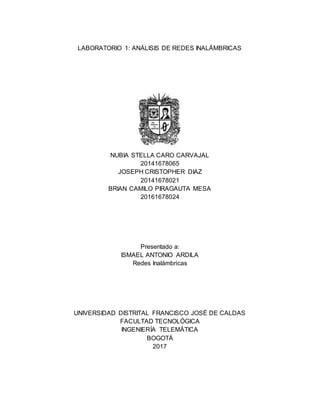

1. LABORATORIO 1: ANÁLISIS DE REDES INALÁMBRICAS
NUBIA STELLA CARO CARVAJAL
20141678065
JOSEPH CRISTOPHER DIAZ
20141678021
BRIAN CAMILO PIRAGAUTA MESA
20161678024
Presentado a:
ISMAEL ANTONIO ARDILA
Redes Inalámbricas
UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS
FACULTAD TECNOLÓGICA
INGENIERÍA TELEMÁTICA
BOGOTÁ
2017

2. 1

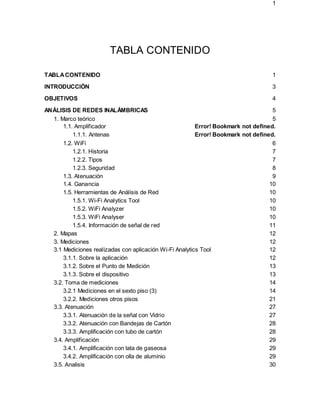

TABLA CONTENIDO
TABLACONTENIDO 1
INTRODUCCIÓN 3
OBJETIVOS 4
ANÁLISIS DE REDES INALÁMBRICAS 5
1. Marco teórico 5
1.1. Amplificador Error! Bookmark not defined.
1.1.1. Antenas Error! Bookmark not defined.
1.2. WiFi 6
1.2.1. Historia 7
1.2.2. Tipos 7
1.2.3. Seguridad 8
1.3. Atenuación 9

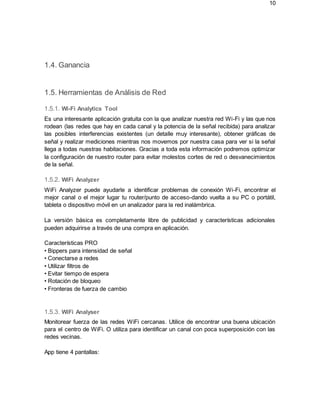

1.4. Ganancia 10
1.5. Herramientas de Análisis de Red 10
1.5.1. Wi-Fi Analytics Tool 10
1.5.2. WiFi Analyzer 10
1.5.3. WiFi Analyser 10
1.5.4. Información de señal de red 11
2. Mapas 12
3. Mediciones 12
3.1 Mediciones realizadas con aplicación Wi-Fi Analytics Tool 12
3.1.1. Sobre la aplicación 12
3.1.2. Sobre el Punto de Medición 13
3.1.3. Sobre el dispositivo 13
3.2. Toma de mediciones 14
3.2.1 Mediciones en el sexto piso (3) 14
3.2.2. Mediciones otros pisos 21
3.3. Atenuación 27
3.3.1. Atenuación de la señal con Vidrio 27
3.3.2. Atenuación con Bandejas de Cartón 28
3.3.3. Amplificación con tubo de cartón 28

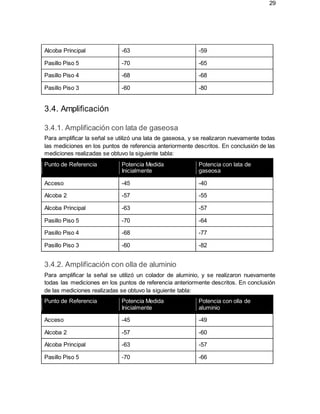

3.4. Amplificación 29
3.4.1. Amplificación con lata de gaseosa 29
3.4.2. Amplificación con olla de aluminio 29
3.5. Analisis 30

3. 2
3.6. WiFi Analyzer 31
3.6.1. Sobre la aplicación 31
3.6.2. Sobre el dispositivo 31

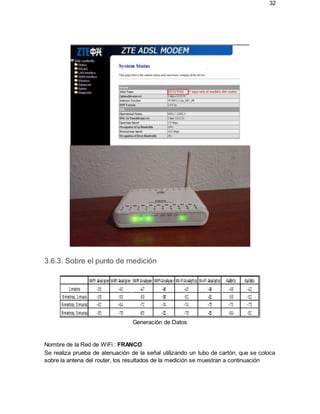

3.6.3. Sobre el punto de medición 32
4. Practica Salas de Informática 37

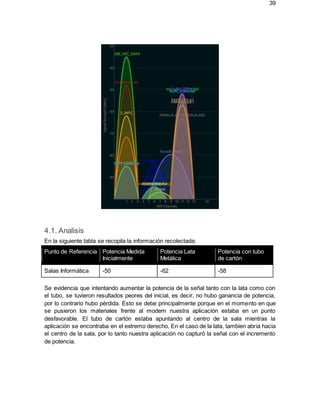

4.1. Analisis 39

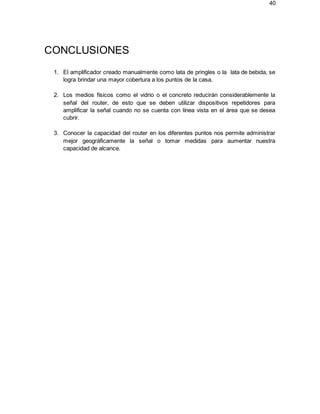

CONCLUSIONES 40
INFOGRAFÍA 41

4. 3

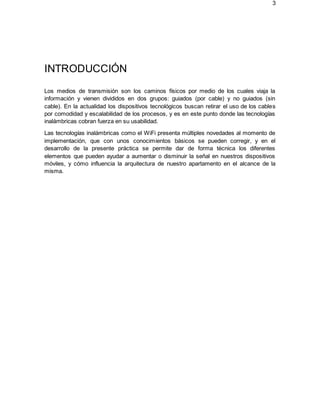

INTRODUCCIÓN
Los medios de transmisión son los caminos físicos por medio de los cuales viaja la
información y vienen divididos en dos grupos: guiados (por cable) y no guiados (sin
cable). En la actualidad los dispositivos tecnológicos buscan retirar el uso de los cables
por comodidad y escalabilidad de los procesos, y es en este punto donde las tecnologías
inalámbricas cobran fuerza en su usabilidad.
Las tecnologías inalámbricas como el WiFi presenta múltiples novedades al momento de
implementación, que con unos conocimientos básicos se pueden corregir, y en el
desarrollo de la presente práctica se permite dar de forma técnica los diferentes
elementos que pueden ayudar a aumentar o disminuir la señal en nuestros dispositivos
móviles, y cómo influencia la arquitectura de nuestro apartamento en el alcance de la
misma.

5. 4

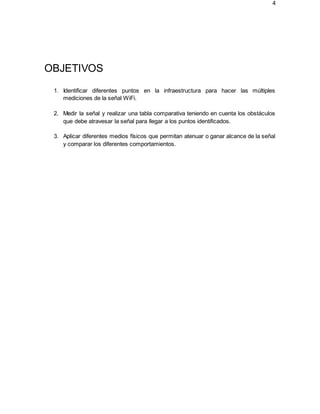

OBJETIVOS
1. Identificar diferentes puntos en la infraestructura para hacer las múltiples
mediciones de la señal WiFi.
2. Medir la señal y realizar una tabla comparativa teniendo en cuenta los obstáculos
que debe atravesar la señal para llegar a los puntos identificados.
3. Aplicar diferentes medios físicos que permitan atenuar o ganar alcance de la señal
y comparar los diferentes comportamientos.

6. 5

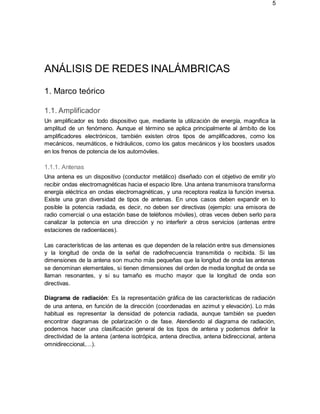

ANÁLISIS DE REDES INALÁMBRICAS
1. Marco teórico
1.1. Amplificador
Un amplificador es todo dispositivo que, mediante la utilización de energía, magnifica la
amplitud de un fenómeno. Aunque el término se aplica principalmente al ámbito de los
amplificadores electrónicos, también existen otros tipos de amplificadores, como los
mecánicos, neumáticos, e hidráulicos, como los gatos mecánicos y los boosters usados
en los frenos de potencia de los automóviles.
1.1.1. Antenas
Una antena es un dispositivo (conductor metálico) diseñado con el objetivo de emitir y/o
recibir ondas electromagnéticas hacia el espacio libre. Una antena transmisora transforma
energía eléctrica en ondas electromagnéticas, y una receptora realiza la función inversa.
Existe una gran diversidad de tipos de antenas. En unos casos deben expandir en lo
posible la potencia radiada, es decir, no deben ser directivas (ejemplo: una emisora de
radio comercial o una estación base de teléfonos móviles), otras veces deben serlo para
canalizar la potencia en una dirección y no interferir a otros servicios (antenas entre
estaciones de radioenlaces).
Las características de las antenas es que dependen de la relación entre sus dimensiones
y la longitud de onda de la señal de radiofrecuencia transmitida o recibida. Si las
dimensiones de la antena son mucho más pequeñas que la longitud de onda las antenas
se denominan elementales, si tienen dimensiones del orden de media longitud de onda se
llaman resonantes, y si su tamaño es mucho mayor que la longitud de onda son
directivas.
Diagrama de radiación: Es la representación gráfica de las características de radiación
de una antena, en función de la dirección (coordenadas en azimut y elevación). Lo más
habitual es representar la densidad de potencia radiada, aunque también se pueden
encontrar diagramas de polarización o de fase. Atendiendo al diagrama de radiación,
podemos hacer una clasificación general de los tipos de antena y podemos definir la
directividad de la antena (antena isotrópica, antena directiva, antena bidireccional, antena
omnidireccional,…).

7. 6

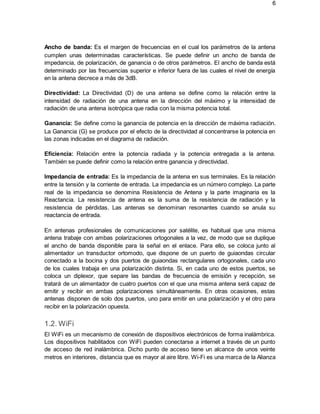

Ancho de banda: Es el margen de frecuencias en el cual los parámetros de la antena
cumplen unas determinadas características. Se puede definir un ancho de banda de
impedancia, de polarización, de ganancia o de otros parámetros. El ancho de banda está
determinado por las frecuencias superior e inferior fuera de las cuales el nivel de energía
en la antena decrece a más de 3dB.
Directividad: La Directividad (D) de una antena se define como la relación entre la
intensidad de radiación de una antena en la dirección del máximo y la intensidad de
radiación de una antena isotrópica que radia con la misma potencia total.
Ganancia: Se define como la ganancia de potencia en la dirección de máxima radiación.
La Ganancia (G) se produce por el efecto de la directividad al concentrarse la potencia en
las zonas indicadas en el diagrama de radiación.
Eficiencia: Relación entre la potencia radiada y la potencia entregada a la antena.
También se puede definir como la relación entre ganancia y directividad.
Impedancia de entrada: Es la impedancia de la antena en sus terminales. Es la relación
entre la tensión y la corriente de entrada. La impedancia es un número complejo. La parte
real de la impedancia se denomina Resistencia de Antena y la parte imaginaria es la
Reactancia. La resistencia de antena es la suma de la resistencia de radiación y la
resistencia de pérdidas. Las antenas se denominan resonantes cuando se anula su
reactancia de entrada.
En antenas profesionales de comunicaciones por satélite, es habitual que una misma
antena trabaje con ambas polarizaciones ortogonales a la vez, de modo que se duplique
el ancho de banda disponible para la señal en el enlace. Para ello, se coloca junto al
alimentador un transductor ortomodo, que dispone de un puerto de guiaondas circular
conectado a la bocina y dos puertos de guiaondas rectangulares ortogonales, cada uno
de los cuales trabaja en una polarización distinta. Si, en cada uno de estos puertos, se
coloca un diplexor, que separe las bandas de frecuencia de emisión y recepción, se
tratará de un alimentador de cuatro puertos con el que una misma antena será capaz de
emitir y recibir en ambas polarizaciones simultáneamente. En otras ocasiones, estas
antenas disponen de solo dos puertos, uno para emitir en una polarización y el otro para
recibir en la polarización opuesta.
1.2. WiFi
El WiFi es un mecanismo de conexión de dispositivos electrónicos de forma inalámbrica.
Los dispositivos habilitados con WiFi pueden conectarse a internet a través de un punto
de acceso de red inalámbrica. Dicho punto de acceso tiene un alcance de unos veinte
metros en interiores, distancia que es mayor al aire libre. Wi-Fi es una marca de la Alianza

8. 7
Wi-Fi, la organización comercial que adopta, prueba y certifica que los equipos cumplen
con los estándares 802.11 relacionados a redes inalámbricas de área local.
1.2.1. Historia
Esta tecnología surgió por la necesidad de establecer un mecanismo de conexión
inalámbrica que fuese compatible entre distintos dispositivos. Buscando esa
compatibilidad, en 1999 las empresas 3Com, Airones, Intersil, Lucent Technologies, Nokia
y Symbol Technologies se unieron para crear la Wireless Ethernet Compatibility Alliance,
o WECA, actualmente llamada Alianza Wi-Fi. El objetivo de la misma fue designar una
marca que permitiese fomentar más fácilmente la tecnología inalámbrica y asegurar la
compatibilidad de equipos. De esta forma, en abril de 2000 WECA certifica la
interoperabilidad de equipos según la norma IEEE 802.11b, bajo la marca Wi-Fi. Esto
quiere decir que el usuario tiene la garantía de que todos los equipos que tengan el sello
Wi-Fi pueden trabajar juntos sin problemas, independientemente del fabricante de cada
uno de ellos.
En el año 2002, la asociación WECA estaba formada ya por casi 150 miembros en su
totalidad[cita requerida]. La familia de estándares 802.11 ha ido naturalmente
evolucionando desde su creación, mejorando el rango y velocidad de la transferencia de
información, su seguridad, entre otras cosas.
La norma IEEE 802.11 fue diseñada para sustituir el equivalente a las capas físicas y
MAC de la norma 802.3 (Ethernet). Esto quiere decir que en lo único que se diferencia
una red WiFi de una red Ethernet es en cómo se transmiten las tramas o paquetes de
datos; el resto es idéntico. Por tanto, una red local inalámbrica 802.11 es completamente
compatible con todos los servicios de las redes locales (LAN) de cable 802.3 (Ethernet).
1.2.2. Tipos
Existen diversos tipos de WiFi, basado cada uno de ellos en una estándar IEEE 802.11
aprobado. Son los siguientes:
● Los estándares IEEE 802.11b, IEEE 802.11g e IEEE 802.11n disfrutan de una
aceptación internacional debido a que la banda de 2,4 GHz está disponible casi
universalmente, con una velocidad de hasta 11 Mbit/s, 54 Mbit/s y 300 Mbit/s,
respectivamente.
● En la actualidad ya se maneja también el estándar IEEE 802.11ac, conocido como
WiFi 5, que opera en la banda de 5 GHz y que disfruta de una operatividad con
canales relativamente limpios. La banda de 5 GHz ha sido recientemente
habilitada y, además, no existen otras tecnologías (Bluetooth, microondas, ZigBee,
WUSB) que la estén utilizando, por lo tanto existen muy pocas interferencias. Su
alcance es algo menor que el de los estándares que trabajan a 2,4 GHz

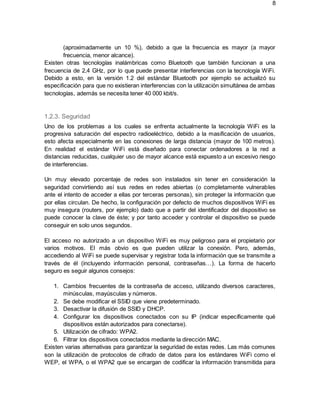

9. 8
(aproximadamente un 10 %), debido a que la frecuencia es mayor (a mayor
frecuencia, menor alcance).
Existen otras tecnologías inalámbricas como Bluetooth que también funcionan a una
frecuencia de 2,4 GHz, por lo que puede presentar interferencias con la tecnología WiFi.
Debido a esto, en la versión 1.2 del estándar Bluetooth por ejemplo se actualizó su
especificación para que no existieran interferencias con la utilización simultánea de ambas
tecnologías, además se necesita tener 40 000 kbit/s.
1.2.3. Seguridad
Uno de los problemas a los cuales se enfrenta actualmente la tecnología WiFi es la
progresiva saturación del espectro radioeléctrico, debido a la masificación de usuarios,
esto afecta especialmente en las conexiones de larga distancia (mayor de 100 metros).
En realidad el estándar WiFi está diseñado para conectar ordenadores a la red a
distancias reducidas, cualquier uso de mayor alcance está expuesto a un excesivo riesgo
de interferencias.
Un muy elevado porcentaje de redes son instalados sin tener en consideración la
seguridad convirtiendo así sus redes en redes abiertas (o completamente vulnerables
ante el intento de acceder a ellas por terceras personas), sin proteger la información que
por ellas circulan. De hecho, la configuración por defecto de muchos dispositivos WiFi es
muy insegura (routers, por ejemplo) dado que a partir del identificador del dispositivo se
puede conocer la clave de éste; y por tanto acceder y controlar el dispositivo se puede
conseguir en solo unos segundos.
El acceso no autorizado a un dispositivo WiFi es muy peligroso para el propietario por
varios motivos. El más obvio es que pueden utilizar la conexión. Pero, además,
accediendo al WiFi se puede supervisar y registrar toda la información que se transmite a
través de él (incluyendo información personal, contraseñas…). La forma de hacerlo
seguro es seguir algunos consejos:
1. Cambios frecuentes de la contraseña de acceso, utilizando diversos caracteres,
minúsculas, mayúsculas y números.
2. Se debe modificar el SSID que viene predeterminado.
3. Desactivar la difusión de SSID y DHCP.
4. Configurar los dispositivos conectados con su IP (indicar específicamente qué
dispositivos están autorizados para conectarse).
5. Utilización de cifrado: WPA2.
6. Filtrar los dispositivos conectados mediante la dirección MAC.

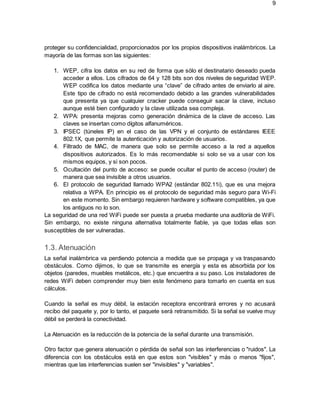

Existen varias alternativas para garantizar la seguridad de estas redes. Las más comunes
son la utilización de protocolos de cifrado de datos para los estándares WiFi como el
WEP, el WPA, o el WPA2 que se encargan de codificar la información transmitida para

10. 9
proteger su confidencialidad, proporcionados por los propios dispositivos inalámbricos. La
mayoría de las formas son las siguientes:
1. WEP, cifra los datos en su red de forma que sólo el destinatario deseado pueda
acceder a ellos. Los cifrados de 64 y 128 bits son dos niveles de seguridad WEP.
WEP codifica los datos mediante una “clave” de cifrado antes de enviarlo al aire.
Este tipo de cifrado no está recomendado debido a las grandes vulnerabilidades
que presenta ya que cualquier cracker puede conseguir sacar la clave, incluso
aunque esté bien configurado y la clave utilizada sea compleja.
2. WPA: presenta mejoras como generación dinámica de la clave de acceso. Las
claves se insertan como dígitos alfanuméricos.
3. IPSEC (túneles IP) en el caso de las VPN y el conjunto de estándares IEEE
802.1X, que permite la autenticación y autorización de usuarios.
4. Filtrado de MAC, de manera que solo se permite acceso a la red a aquellos
dispositivos autorizados. Es lo más recomendable si solo se va a usar con los
mismos equipos, y si son pocos.
5. Ocultación del punto de acceso: se puede ocultar el punto de acceso (router) de
manera que sea invisible a otros usuarios.
6. El protocolo de seguridad llamado WPA2 (estándar 802.11i), que es una mejora
relativa a WPA. En principio es el protocolo de seguridad más seguro para Wi-Fi
en este momento. Sin embargo requieren hardware y software compatibles, ya que
los antiguos no lo son.
La seguridad de una red WiFi puede ser puesta a prueba mediante una auditoría de WiFi.
Sin embargo, no existe ninguna alternativa totalmente fiable, ya que todas ellas son
susceptibles de ser vulneradas.
1.3. Atenuación
La señal inalámbrica va perdiendo potencia a medida que se propaga y va traspasando
obstáculos. Como dijimos, lo que se transmite es energía y esta es absorbida por los
objetos (paredes, muebles metálicos, etc.) que encuentra a su paso. Los instaladores de
redes WiFi deben comprender muy bien este fenómeno para tomarlo en cuenta en sus
cálculos.
Cuando la señal es muy débil, la estación receptora encontrará errores y no acusará
recibo del paquete y, por lo tanto, el paquete será retransmitido. Si la señal se vuelve muy
débil se perderá la conectividad.
La Atenuación es la reducción de la potencia de la señal durante una transmisión.
Otro factor que genera atenuación o pérdida de señal son las interferencias o "ruidos". La
diferencia con los obstáculos está en que estos son "visibles" y más o menos "fijos",
mientras que las interferencias suelen ser "invisibles" y "variables".

11. 10
1.4. Ganancia
1.5. Herramientas de Análisis de Red
1.5.1. Wi-Fi Analytics Tool
Es una interesante aplicación gratuita con la que analizar nuestra red Wi-Fi y las que nos
rodean (las redes que hay en cada canal y la potencia de la señal recibida) para analizar
las posibles interferencias existentes (un detalle muy interesante), obtener gráficas de
señal y realizar mediciones mientras nos movemos por nuestra casa para ver si la señal
llega a todas nuestras habitaciones. Gracias a toda esta información podremos optimizar
la configuración de nuestro router para evitar molestos cortes de red o desvanecimientos
de la señal.
1.5.2. WiFi Analyzer
WiFi Analyzer puede ayudarle a identificar problemas de conexión Wi-Fi, encontrar el
mejor canal o el mejor lugar tu router/punto de acceso-dando vuelta a su PC o portátil,
tableta o dispositivo móvil en un analizador para la red inalámbrica.
La versión básica es completamente libre de publicidad y características adicionales
pueden adquirirse a través de una compra en aplicación.
Características PRO
• Bippers para intensidad de señal
• Conectarse a redes
• Utilizar filtros de
• Evitar tiempo de espera
• Rotación de bloqueo
• Fronteras de fuerza de cambio
1.5.3. WiFi Analyser
Monitorear fuerza de las redes WiFi cercanas. Utilice de encontrar una buena ubicación
para el centro de WiFi. O utiliza para identificar un canal con poca superposición con las
redes vecinas.
App tiene 4 pantallas:

12. 11

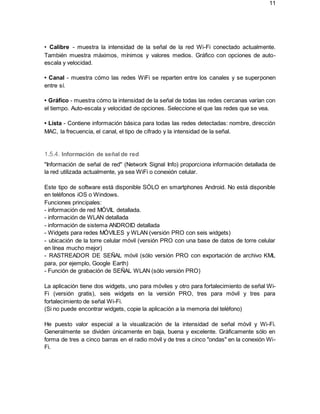

• Calibre - muestra la intensidad de la señal de la red Wi-Fi conectado actualmente.
También muestra máximos, mínimos y valores medios. Gráfico con opciones de auto-
escala y velocidad.
• Canal - muestra cómo las redes WiFi se reparten entre los canales y se superponen
entre sí.
• Gráfico - muestra cómo la intensidad de la señal de todas las redes cercanas varían con
el tiempo. Auto-escala y velocidad de opciones. Seleccione el que las redes que se vea.
• Lista - Contiene información básica para todas las redes detectadas: nombre, dirección
MAC, la frecuencia, el canal, el tipo de cifrado y la intensidad de la señal.
1.5.4. Información de señal de red
"Información de señal de red" (Network Signal Info) proporciona información detallada de
la red utilizada actualmente, ya sea WiFi o conexión celular.
Este tipo de software está disponible SÓLO en smartphones Android. No está disponible
en teléfonos iOS o Windows.
Funciones principales:
- información de red MÓVIL detallada.
- información de WLAN detallada
- información de sistema ANDROID detallada
- Widgets para redes MÓVILES y WLAN (versión PRO con seis widgets)
- ubicación de la torre celular móvil (versión PRO con una base de datos de torre celular
en línea mucho mejor)
- RASTREADOR DE SEÑAL móvil (sólo versión PRO con exportación de archivo KML
para, por ejemplo, Google Earth)
- Función de grabación de SEÑAL WLAN (sólo versión PRO)
La aplicación tiene dos widgets, uno para móviles y otro para fortalecimiento de señal Wi-
Fi (versión gratis), seis widgets en la versión PRO, tres para móvil y tres para
fortalecimiento de señal Wi-Fi.
(Si no puede encontrar widgets, copie la aplicación a la memoria del teléfono)
He puesto valor especial a la visualización de la intensidad de señal móvil y Wi-Fi.
Generalmente se dividen únicamente en baja, buena y excelente. Gráficamente sólo en
forma de tres a cinco barras en el radio móvil y de tres a cinco "ondas" en la conexión Wi-
Fi.

13. 12
En mi aplicación, hago una diferencia de intensidad de señal con más barras. Esto le dará
información visual rápida sobre la verdadera calidad de la intensidad de la señal.
Además de poseer una representación gráfica de la intensidad de señal mucho más
sofisticada, encontrará más información interesante.
En "señal móvil":
Operadores de la red, operadores SIM, tipo de teléfono, tipo de red, intensidad de señal
en dbm y ASU, estado de datos, actividad de datos, código de país en el teléfono móvil,
ID de dispositivo, dirección IP, estado de roaming.
En "señal Wi-Fi":
Nombre de Wi-Fi (SSID), BSSID, dirección MAC, velocidad WiFi máxima, dirección IP,
dirección IP externa, capacidad de red, canal de red, máscara de subred, dirección IP de
puerta de enlace, dirección de servidor DHCP, dirección DNS1 y DNS2.
2. Mapas
3. Mediciones
La medición es un proceso básico de la ciencia que consiste en comparar un patrón
seleccionado con el objeto o fenómeno cuya magnitud física se desea medir para ver
cuántas veces el patrón está contenido en esa magnitud.
3.1 Mediciones realizadas con aplicación Wi-Fi Analytics Tool
3.1.1. Sobre la aplicación
La herramienta de análisis Wi-Fi Analytics Tool analiza sus redes Wi-Fi. Proporciona
avanzados gráficos de intensidad de señal y analiza los canales Wi-Fi para ayudar a
optimizar la configuración de su red Wi-Fi. Las características incluyen:

14. 13
● Wi-Fi escaner.
● Analizador de interferencia de canales.
● Gráfico de conexión de canales Wi-Fi.
● Medidor de potencia de señal.
3.1.2. Sobre el Punto de Medición
El lugar donde se realizarán las mediciones es un apartamento de aproximadamente
53m² ubicado en un sexto piso, el cual tiene 3 habitaciones y una sala-comedor. el router
se encuentra ubicado en la sala-comedor el la esquina derecha cerca a la ventana, a la
sala y bajo un televisor (Indicado en la siguiente figura con un punto color rojo)
3.1.3. Sobre el dispositivo
El dispositivo es un módem WiFi marca ZTE modelo ZXHN H168N, en la siguiente
imagen se enuncian las descripciones del producto

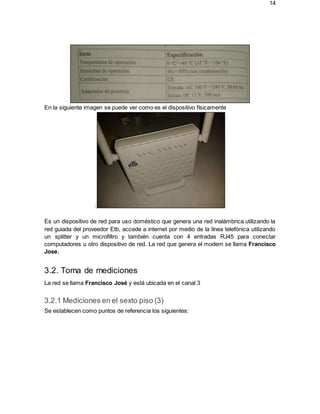

15. 14
En la siguiente imagen se puede ver como es el dispositivo físicamente
:
Es un dispositivo de red para uso doméstico que genera una red inalámbrica utilizando la
red guiada del proveedor Etb, accede a internet por medio de la línea telefónica utilizando
un splitter y un microfiltro y también cuenta con 4 entradas RJ45 para conectar
computadores u otro dispositivo de red. La red que genera el modem se llama Francisco
Jose.
3.2. Toma de mediciones
La red se llama Francisco José y está ubicada en el canal 3
3.2.1 Mediciones en el sexto piso (3)
Se establecen como puntos de referencia los siguientes:

16. 15
[1] Acceso: Medición realizada desde la puerta de acceso al apartamento: La gráfica de
Wi-fi Scaner dice que la red tiene una potencia del 100% que está ubicada en el canal 3 y
además nos da una potencia de -39DdB
La gráfica de interferencia de canal muestra que el canal recomendado es el 2, que el
canal 3 tiene una claridad buena (GOOD) y que tiene 2 redes sobre este canal.

17. 16

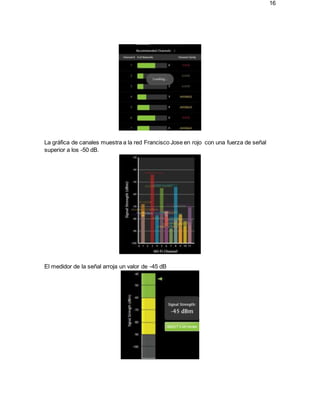

La gráfica de canales muestra a la red Francisco Jose en rojo con una fuerza de señal
superior a los -50 dB.
El medidor de la señal arroja un valor de -45 dB

18. 17

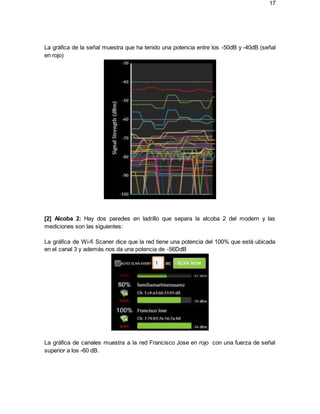

La gráfica de la señal muestra que ha tenido una potencia entre los -50dB y -40dB (señal
en rojo)
[2] Alcoba 2: Hay dos paredes en ladrillo que separa la alcoba 2 del modem y las
mediciones son las siguientes:
La gráfica de Wi-fi Scaner dice que la red tiene una potencia del 100% que está ubicada
en el canal 3 y además nos da una potencia de -56DdB
La gráfica de canales muestra a la red Francisco Jose en rojo con una fuerza de señal
superior a los -60 dB.

19. 18
El medidor de la señal arroja un valor de -57 dB
La gráfica de la señal muestra que ha tenido una potencia entre los -50dB y -40dB (señal
en rojo)

20. 19
[3] Alcoba Principal: Es la alcoba más alejada y hay tres paredes en ladrillo que la
separa del modem, y tambien una puerta de madera cerrada. las mediciones son las
siguientes:
La gráfica de Wi-fi Scaner dice que la red tiene una potencia del 98% que está ubicada en
el canal 3 y además nos da una potencia de -61dB
La gráfica de canales muestra a la red Francisco Jose en rojo con una fuerza de señal
cercana a los -60 dB.

21. 20

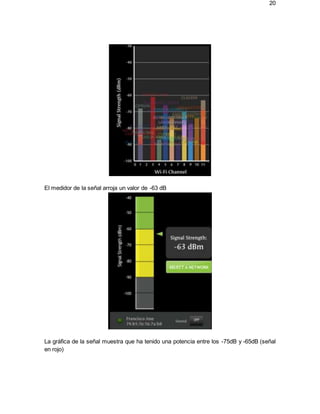

El medidor de la señal arroja un valor de -63 dB
La gráfica de la señal muestra que ha tenido una potencia entre los -75dB y -65dB (señal
en rojo)

22. 21
3.2.2. Mediciones otros pisos
Los puntos de referencia son:
[1] Pasillo Piso 5: La gráfica de Wi-fi Scaner dice que la red tiene una potencia del 100%
que está ubicada en el canal 3 y además nos da una potencia de -60dB
La gráfica de canales muestra a la red Francisco Jose en azul con una fuerza de señal
cercana a los -60 dB.

23. 22
El medidor de la señal arroja un valor de -60 dB
La gráfica de la señal muestra que ha tenido una potencia entre los -70dB y -60dB (señal
en rojo)

24. 23

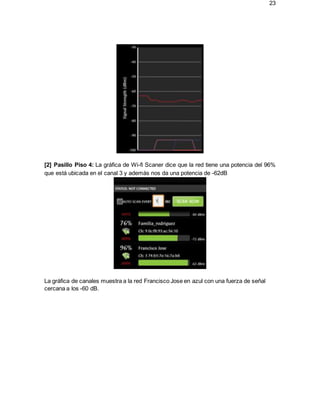

[2] Pasillo Piso 4: La gráfica de Wi-fi Scaner dice que la red tiene una potencia del 96%
que está ubicada en el canal 3 y además nos da una potencia de -62dB
La gráfica de canales muestra a la red Francisco Jose en azul con una fuerza de señal
cercana a los -60 dB.

25. 24
El medidor de la señal arroja un valor de -68 dB
La gráfica de la señal muestra que ha tenido una potencia entre los -85dB y -75dB (señal
en rojo)

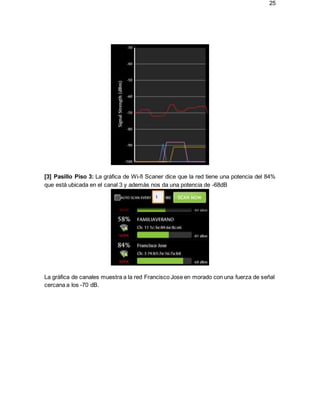

26. 25
[3] Pasillo Piso 3: La gráfica de Wi-fi Scaner dice que la red tiene una potencia del 84%
que está ubicada en el canal 3 y además nos da una potencia de -68dB
La gráfica de canales muestra a la red Francisco Jose en morado con una fuerza de señal
cercana a los -70 dB.

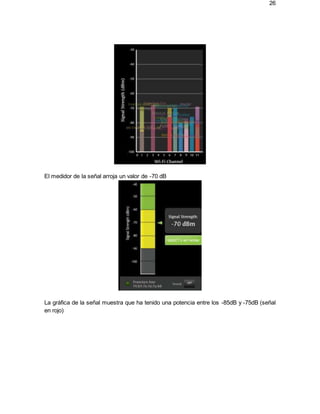

27. 26
El medidor de la señal arroja un valor de -70 dB
La gráfica de la señal muestra que ha tenido una potencia entre los -85dB y -75dB (señal
en rojo)

28. 27
Unificando las mediciones realizadas en los diferentes puntos se obtiene la siguiente
tabla, en la cual solamente se tiene en cuenta la potencia arrojada por el medidor de
señal, ya que según las mediciones tomadas esta es la característica más exacta de la
aplicación.
Punto de Referencia Potencia Medida (dB)
Acceso -45
Alcoba 2 -57
Alcoba Principal -63
Pasillo Piso 5 -70
Pasillo Piso 4 -68
Pasillo Piso 3 -60
3.3. Atenuación
3.3.1. Atenuación de la señal con Vidrio
Para atenuar la señal se utilizó el Vasos de Vidrio, y se realizaron nuevamente todas las
mediciones en los puntos de referencia anteriormente descritos. En conclusión de las
mediciones realizadas se obtuvo la siguiente tabla:

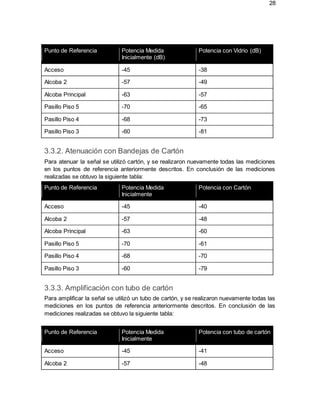

29. 28
Punto de Referencia Potencia Medida
Inicialmente (dB)
Potencia con Vidrio (dB)
Acceso -45 -38
Alcoba 2 -57 -49
Alcoba Principal -63 -57
Pasillo Piso 5 -70 -65
Pasillo Piso 4 -68 -73
Pasillo Piso 3 -60 -81
3.3.2. Atenuación con Bandejas de Cartón
Para atenuar la señal se utilizó cartón, y se realizaron nuevamente todas las mediciones
en los puntos de referencia anteriormente descritos. En conclusión de las mediciones
realizadas se obtuvo la siguiente tabla:
Punto de Referencia Potencia Medida
Inicialmente
Potencia con Cartón
Acceso -45 -40
Alcoba 2 -57 -48
Alcoba Principal -63 -60
Pasillo Piso 5 -70 -61
Pasillo Piso 4 -68 -70
Pasillo Piso 3 -60 -79
3.3.3. Amplificación con tubo de cartón
Para amplificar la señal se utilizó un tubo de cartón, y se realizaron nuevamente todas las
mediciones en los puntos de referencia anteriormente descritos. En conclusión de las
mediciones realizadas se obtuvo la siguiente tabla:
Punto de Referencia Potencia Medida
Inicialmente
Potencia con tubo de cartón
Acceso -45 -41
Alcoba 2 -57 -48

30. 29
Alcoba Principal -63 -59
Pasillo Piso 5 -70 -65
Pasillo Piso 4 -68 -68
Pasillo Piso 3 -60 -80
3.4. Amplificación
3.4.1. Amplificación con lata de gaseosa
Para amplificar la señal se utilizó una lata de gaseosa, y se realizaron nuevamente todas
las mediciones en los puntos de referencia anteriormente descritos. En conclusión de las
mediciones realizadas se obtuvo la siguiente tabla:
Punto de Referencia Potencia Medida
Inicialmente
Potencia con lata de
gaseosa
Acceso -45 -40
Alcoba 2 -57 -55
Alcoba Principal -63 -57
Pasillo Piso 5 -70 -64
Pasillo Piso 4 -68 -77
Pasillo Piso 3 -60 -82
3.4.2. Amplificación con olla de aluminio
Para amplificar la señal se utilizó un colador de aluminio, y se realizaron nuevamente
todas las mediciones en los puntos de referencia anteriormente descritos. En conclusión
de las mediciones realizadas se obtuvo la siguiente tabla:
Punto de Referencia Potencia Medida
Inicialmente
Potencia con olla de
aluminio
Acceso -45 -49
Alcoba 2 -57 -60
Alcoba Principal -63 -57
Pasillo Piso 5 -70 -66

31. 30
Pasillo Piso 4 -68 -71
Pasillo Piso 3 -60 -77
3.5. Analisis
En la siguiente figura se comparan las mediciones realizadas en los diferentes puntos,
especificando en la descripción a que potencia y factor de pérdida/ganancia corresponde.
Teniendo que según la aplicación a menos dB es mejor la señal, es decir que una señal
de -40 dB tiene una calidad mayor a una de -70 dB. Analizando la figura anterior se puede
evidenciar que:
Hay ciertas mediciones que son muy similares, como el caso de la medición roja (con
vidrio) y la amarilla (con cartón), la posible causa de que ocurra esta similitud es que en
ambos casos se están utilizando materiales para obstruir la señal, pero es posible que la
señal tenga un efecto de refracción y se encamine en otro sentido y llegue con una
potencia similar a la aplicación que realiza la medición.
Para los puntos 1 y 2 mejora levemente la potencia de la señal utilizando los materiales
descritos para las barras roja, amarilla, verde y morada, y para estas mismas barras pero
en los puntos 2, 3, 4, 5, y 6 empeora significativamente la potenci; de esto podemos
deducir que la distancia a la que se encuentra el modem del dispositivo es vital para
realizar ganancia de potencia, sin importar que existan materiales que intentan atenuar la

32. 31
señal. probablemente la señal tenga una reflexión y en vez de realizar una perdida, este
material realizara una ganancia.
3.6. WiFi Analyzer
3.6.1. Sobre la aplicación
WiFi Analyzer es una herramienta que nos permitirá analizar las redes WiFi que tenemos
a nuestro alrededor. Podremos averiguar la calidad de la señal y la saturación de la red,
en apenas cinco segundos.
En la primera pestaña de WiFi Analyzer podremos ver una gráfica con la calidad de la
señal de todas las redes WiFi cercanas. De esta forma podremos saber rápidamente a
cual podríamos conectarnos con mayores garantías. En la segunda pestaña, por otro
lado, encontraremos un medidor que nos indicará la saturación de cada red de forma
individual.
WiFi Analyzer es una herramienta bastante interesante, ya que apenas ocupa espacio en
el terminal, y nos ayudará a saber fácilmente a qué redes WiFi podemos conectarnos.
● Wi-Fi escaner.
● Analizador de interferencia de canales.
● Búsqueda del canal menos concurrido para un enrutador inalámbrico.
3.6.2. Sobre el dispositivo
Router ZTE ZXV10 W300 Series

33. 32
3.6.3. Sobre el punto de medición
Generación de Datos
Nombre de la Red de WiFi : FRANCO
Se realiza prueba de atenuación de la señal utilizando un tubo de cartón, que se coloca
sobre la antena del router, los resultados de la medición se muestran a continuación

34. 33

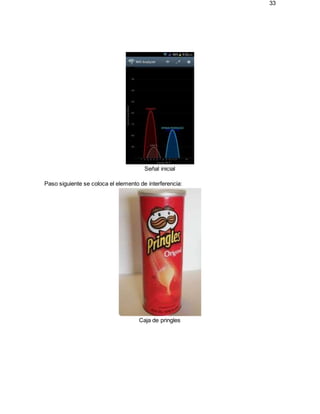

Señal inicial
Paso siguiente se coloca el elemento de interferencia:
Caja de pringles

35. 34

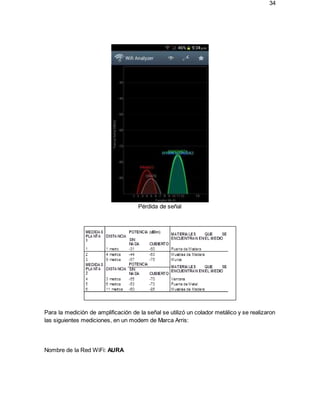

Pérdida de señal
Para la medición de amplificación de la señal se utilizó un colador metálico y se realizaron
las siguientes mediciones, en un modem de Marca Arris:
Nombre de la Red WiFi: AURA

36. 35
1 metro sin cubrir
9 metros cubierto

37. 36
12 metros sin cubrir
Toma de Datos distancia con colador Metálico
Toma de Datos distancia con Lata bebida

38. 37
4. Practica Salas de Informática
Las siguientes capturas se realizaron en la práctica realizada el día 14 de Marzo en las
salas de informática de la Universidad distrital Francisco José de Caldas. La red analizada
se llama FAMARDILA1
En la siguiente imagen vemos la gráfica con la potencia de la red que se está analizando
en aproximadamente -50 dB, se tomará este valor como la medición inicial
Potencia utilizando una lata de gaseosa para amplificar la señal: valor medido -62dB

39. 38

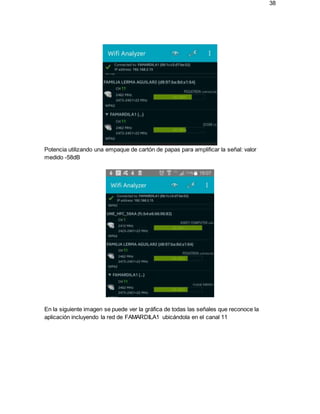

Potencia utilizando una empaque de cartón de papas para amplificar la señal: valor
medido -58dB
En la siguiente imagen se puede ver la gráfica de todas las señales que reconoce la
aplicación incluyendo la red de FAMARDILA1 ubicándola en el canal 11

40. 39
4.1. Analisis
En la siguiente tabla se recopila la información recolectada:
Punto de Referencia Potencia Medida
Inicialmente
Potencia Lata
Metálica
Potencia con tubo
de cartón
Salas Informática -50 -62 -58
Se evidencia que intentando aumentar la potencia de la señal tanto con la lata como con
el tubo, se tuvieron resultados peores del inicial, es decir, no hubo ganancia de potencia,
por lo contrario hubo pérdida. Esto se debe principalmente porque en el momento en que
se pusieron los materiales frente al modem nuestra aplicación estaba en un punto
desfavorable. El tubo de cartón estaba apuntando al centro de la sala mientras la
aplicación se encontraba en el extremo derecho. En el caso de la lata, tambien abria hacia
el centro de la sala, por lo tanto nuestra aplicación no capturó la señal con el incremento
de potencia.

41. 40
CONCLUSIONES
1. El amplificador creado manualmente como lata de pringles o la lata de bebida, se
logra brindar una mayor cobertura a los puntos de la casa.
2. Los medios físicos como el vidrio o el concreto reducirán considerablemente la
señal del router, de esto que se deben utilizar dispositivos repetidores para
amplificar la señal cuando no se cuenta con línea vista en el área que se desea
cubrir.
3. Conocer la capacidad del router en los diferentes puntos nos permite administrar
mejor geográficamente la señal o tomar medidas para aumentar nuestra
capacidad de alcance.

42. 41
INFOGRAFÍA
[1] Wi-Fi Analytics Tool, una útil herramienta para mejorar nuestra red Wi-Fi.
Disponible en: https://hipertextual.com/archivo/2012/10/wi-fi-analytics-tool-android/
[2] Microsoft. WiFi Analyzer. Disponible en: https://www.microsoft.com/es-
co/store/p/WiFi-analyzer/9nblggh33n0n
[3] Tomado de Internet, https://es.wikipedia.org/wiki/Antena
