El documento presenta el análisis de sitio para un centro cultural propuesto en Isla de Margarita, Venezuela. Describe la ubicación, características del terreno, usos de suelo circundantes, y divide el proyecto en áreas funcionales internas y externas. El centro cultural brindará espacios para exposiciones, talleres, aulas, cafetería, biblioteca, administración y áreas recreativas al aire libre.

1. Instituto Universitario
Santiago Mariño
ANALISIS DEL
ANALISIS DEL
ANALISIS DEL
SITIO
SITIO
SITIO
Docente: William Busca
Alumno: Andrea Quilarque
CI: 30065901
Diseño IV
Diseño IV
Diseño IV

2. I. U. P
"Santiago
Mariño"
Tema:
Centro cultural
Profesor:
William Busca
Autor:
Andrea Quilarque
Escala:
1/1000
Ubicación
Geográfica
Taller de
Diseño: IV
Fecha:
09/05/22
Área: 8.800m2
Venezuela
Edo. Nueva Esparta
Isla d Margarita
Municipio Maneiro
Av. Circunvalación

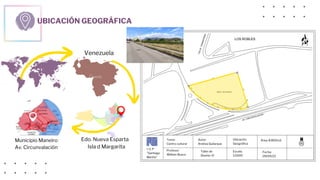

UBICACIÓN GEOGRÁFICA

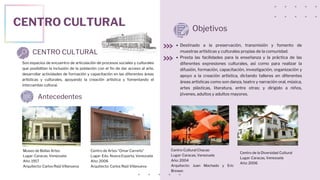

3. Objetivos
CENTRO CULTURAL
CENTRO CULTURAL
Son espacios de encuentro de articulación de procesos sociales y culturales
que posibilitan la inclusión de la población con el fin de dar acceso al arte,
desarrollar actividades de formación y capacitación en las diferentes áreas
artísticas y culturales, apoyando la creación artística y fomentando el
intercambio cultural.
Antecedentes
Destinado a la preservación, transmisión y fomento de
muestras artísticas y culturales propias de la comunidad.
Presta las facilidades para la enseñanza y la práctica de las
diferentes expresiones culturales, así como para realizar la
difusión, formación, capacitación, investigación, organización y
apoyo a la creación artística, dictando talleres en diferentes
áreas artísticas como son danza, teatro y narración oral, música,
artes plásticas, literatura, entre otras; y dirigido a niños,
jóvenes, adultos y adultos mayores.
Museo de Bellas Artes
Lugar: Caracas, Venezuela
Año: 1917
Arquitecto: Carlos Raúl Villanueva
Centro de Artes "Omar Carreño"
Lugar: Edo. Nueva Esparta, Venezuela
Año: 2006
Arquitecto: Carlos Raúl Villanueva
Centro Cultural Chacao
Lugar: Caracas, Venezuela
Año: 2004
Arquitecto: Juan Machado y Eric
Brewer.
Centro de la Diversidad Cultural
Lugar: Caracas, Venezuela
Año: 2006

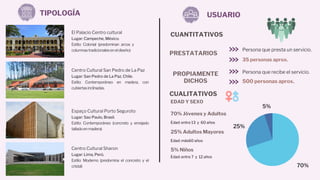

4. 70%
25%
5%
TIPOLOGÍA USUARIO
CUANTITATIVOS
PRESTATARIOS
PROPIAMENTE
DICHOS
35 personas aprox.
Persona que presta un servicio.
500 personas aprox.
Persona que recibe el servicio.
CUALITATIVOS
EDAD Y SEXO
El Palacio Centro cultural
Lugar: Campeche, México.
Estilo: Colonial (predominan arcos y
columnastradicionaleseneldiseño)
Centro Cultural San Pedro de La Paz
Lugar: San Pedro de La Paz, Chile.
Estilo: Contemporáneo en madera, con
cubiertasinclinadas.
Espaço Cultural Porto Seguroto
Lugar: Sao Paulo, Brasil.
Estilo: Contemporáneo (concreto y enrejado
talladoenmadera)
Centro Cultural Sharon
Lugar: Lima, Perú.
Estilo: Moderno (predomina el concreto y el
cristal)
Edad: entre 13 y 60 años
70% Jóvenes y Adultos
25% Adultos Mayores
5% Niños
Edad: más60 años
Edad: entre 7 y 12 años

5. I. U. P
"Santiago
Mariño"
Tema:
Centro cultural
Profesor:
William Busca
Autor:
Andrea Quilarque
Escala:
1/1000
Ubicación
Geográfica
Taller de
Diseño: IV
Fecha:
09/05/22
Área: 8.800m2
Norte: Iglesia Nuestra
Señora Del Pilar
Sur: Av. Jóvito Villalba
Este: Calle Cjón. Nuevo
Oeste: Centro Artesanal Los Robles

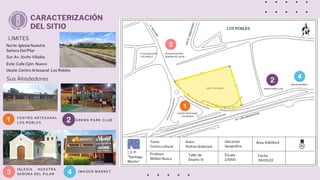

CARACTERIZACIÓN
DEL SITIO
LIMITES
Sus Alrededores
CENTRO ARTESANAL
LOS ROBLES
IGLESIA NUESTRA
SEÑORA DEL PILAR
GREEN PARK CLUB
IMAGEN MARKET
PLAZA BOLIVAR
LOS ROBLES
CENTRO ARTESANAL
LOS ROBLES
GRENN PARK CLUB
IGLESIA NUESTRA
SEÑORA DEL PILAR
IMAGEN MARKET

6. I. U. P
"Santiago
Mariño"
Tema:
Centro cultural
Profesor:
William Busca
Autor:
Andrea Quilarque
Escala:
1/1000
Ubicación
Geográfica
Taller de
Diseño: IV
Fecha:
09/05/22
Área: 8.800 m2
6:00AM
12:00PM
6:00PM

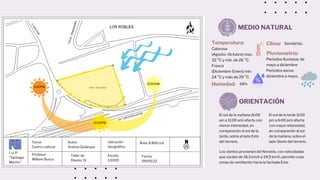

MEDIO NATURAL
Clima: Semiárido.
Temperatura:
Calurosa
(Agosto–Octubre) max.
32 °C y mín. de 26 °C.
Fresca
(Diciembre-Enero) min
24 °C y máx de 29 °C.
Humedad: 68%
Pluviometría:
Períodos lluviosos: de
mayo a diciembre
Períodos secos:
diciembre a mayo.
ORIENTACIÓN
Los vientos provienen del Noreste, con velocidades
que oscilan de 18,3 km/h a 24,9 km/h, permite crear
zonas de ventilación hacia la fachada Este.
El sol de la mañana (6:00
am a 11:00 am) afecta con
menor intensidad, en
comparación al sol de la
tarde, sobre el lado Este
del terreno.
El sol de la tarde (1:00
pm a 6:00 pm) afecta
con mayor intensidad,
en comparación al sol
de la mañana, sobre el
lado Oeste del terreno.

7. I. U. P
"Santiago
Mariño"
Tema:
Centro cultural
Profesor:
William Busca
Autor:
Andrea Quilarque
Escala:
1/1000
Ubicación
Geográfica
Taller de
Diseño: IV
Fecha:
09/05/22
Área: 8.800m2

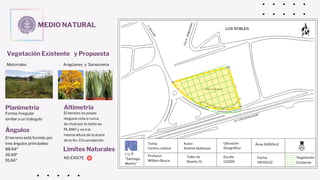

MEDIO NATURAL
Vegetación Existente
Altimetría
El terreno no posee
ninguna cota o curva
de nivel por lo tanto es
PLANO y va a la
misma altura de la acera
de la Av. Circunvalación
Planimetría
Forma: Irregular
similar a un triángulo
Ángulos
El terreno está formdo por
tres ángulos principales:
88.94º
26.69º
91.66º
Matorrales
y Propuesta
Aragüaney y Sansevieria
Límites Naturales
NO EXISTE Vegetación
Existente

8. I. U. P
"Santiago
Mariño"
Tema:
Centro cultural
Profesor:
William Busca
Autor:
Andrea Quilarque
Escala:
1/1000
Ubicación
Geográfica
Taller de
Diseño: IV
Fecha:
09/05/22
Área: 8.800 m2

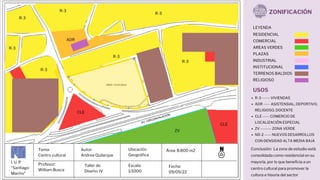

ZONIFICACIÓN
RESIDENCIAL
COMERCIAL
AREAS VERDES
PLAZAS
INDUSTRIAL
INSTITUCIONAL
TERRENOS BALDIOS
RELIGIOSO
LEYENDA
USOS
R-3 ------ VIVIENDAS
ADR ----- ASISTENSIAL, DEPORTIVO,
RELIGIOSO, DOCENTE
CLE ----- COMERCIO DE
LOCALIZACIÓN ESPECIAL
ZV -------- ZONA VERDE
ND-2 ----- NUEVOS DESARROLLOS
CON DENSIDAD ALTA MEDIA BAJA
ZV
R-3
R-3
R-3
R-3
R-3
R-3
R-3
CLE
ADR
CLE
Conclusión: La zona de estudio está
consolidada como residencial en su
mayoría, por lo que beneficia a un
centro cultural para promover la
cultura e hisoria del sector

9. Forma: Irregular
similar a un triángulo

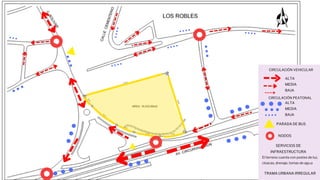

CIRCULACIÓN VEHICULAR
CIRCULACIÓN PEATONAL
ALTA
MEDIA
BAJA
ALTA
MEDIA
BAJA
PARADA DE BUS
SERVICIOS DE
INFRAESTRUCTURA
El terreno cuenta con postes de luz,
cloacas, drenaje, tomas de agu.a
TRAMA URBANA IRREGULAR
NODOS

10. I. U. P
"Santiago
Mariño"
Tema:
Centro cultural
Profesor:
William Busca
Autor:
Andrea Quilarque
Escala:
1/1000
Ubicación
Geográfica
Taller de
Diseño: IV
Fecha:
09/05/22
Área: 8.800m2

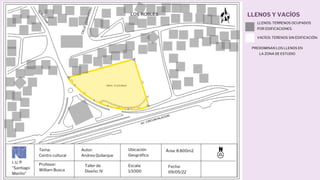

LLENOS: TERRENOS OCUPADOS
POR EDIFICACIONES.
VACÍOS: TERENOS SIN EDIFICACIÓN.
LLENOS Y VACÍOS
PREDOMINAN LOS LLENOS EN
LA ZONA DE ESTUDIO

11. I. U. P
"Santiago
Mariño"
Tema:
Centro cultural
Profesor:
William Busca
Autor:
Andrea Quilarque
Escala:
1/1000
Ubicación
Geográfica
Taller de
Diseño: IV
Fecha:
09/05/22
Área: 8.800m2

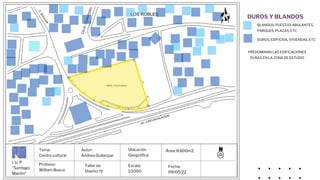

BLANDOS: PUESTOS ABULANTES,
PARQUES, PLAZAS, ETC
DUROS: EDIFICIOS, VIVIENDAS, ETC
DUROS Y BLANDOS
PREDOMINAN LAS EDIFICACIONES
DURAS EN LA ZONA DE ESTUDIO

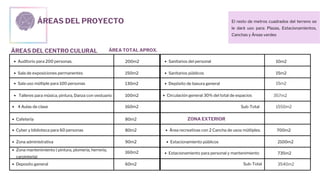

12. ÁREAS DEL PROYECTO
ÁREAS DEL CENTRO CULURAL ÁREA TOTAL APROX.
Auditorio para 200 personas.
Sala de exposiciones permanentes
200m2
Sala uso múltiple para 100 personas
Talleres para música, pintura, Danza con vestuario
4 Aulas de clase
Cafetería
Cyber y biblioteca para 60 personas
Zona administrativa
Zona mantenimiento ( pintura, plomeria, herrería,
carpintería)
Deposito general
Sanitarios del personal
Sanitarios públicos
10m2
150m2
130m2
100m2
160m2
80m2
80m2
90m2
160m2
60m2
15m2
Área recreativas con 2 Cancha de usos múltiples. 700m2
Estacionamiento públicos
Estacionamiento para personal y mantenimiento
2100m2
735m2
Depósito de basura general 15m2
Circulación general 30% del total de espacios 357m2
Sub-Total 1550m2
El resto de metros cuadrados del terreno se
le dará uso para: Plazas, Estacionamientos,
Canchas y Áreas verdes
ZONA EXTERIOR
Sub-Total 3540m2
