El documento presenta un análisis del sitio para la propuesta de diseño de un centro de salud en Barquisimeto, Venezuela. Describe la ubicación, topografía, clima, vientos, vegetación y contaminación del área. También analiza la normativa urbana, equipamientos cercanos, movilidad, dinámica social y tipos de usuarios. Concluye que es necesario diseñar el centro de acuerdo a las normas para promover la seguridad y comodidad de los pacientes y usuarios.

1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR
INSTITUTO UNIVERSITARIO SANTIAGO MARIÑO
EXTENSION BARINAS

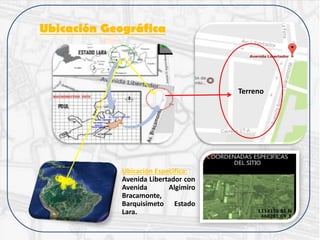

2. Ubicación Geográfica
Terreno
Ubicación Especifica:
Avenida Libertador con
Avenida Algimiro
Bracamonte,
Barquisimeto Estado
Lara.

3. Topografía del Terreno:
El terreno es relativamente plano
aunque existen irregularidades
presentes en el sitio, la cual puede
causar almacenamiento de agua

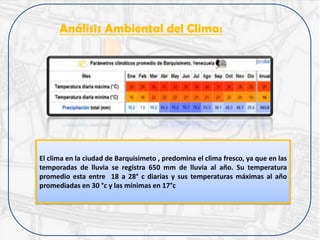

4. Análisis Ambiental del Clima:
El clima en la ciudad de Barquisimeto , predomina el clima fresco, ya que en las
temporadas de lluvia se registra 650 mm de lluvia al año. Su temperatura
promedio esta entre 18 a 28° c diarias y sus temperaturas máximas al año
promediadas en 30 °c y las mínimas en 17°c

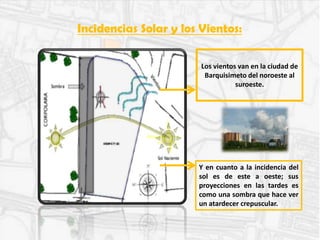

5. Incidencias Solar y los Vientos:
Los vientos van en la ciudad de
Barquisimeto del noroeste al
suroeste.
Y en cuanto a la incidencia del
sol es de este a oeste; sus
proyecciones en las tardes es
como una sombra que hace ver
un atardecer crepuscular.

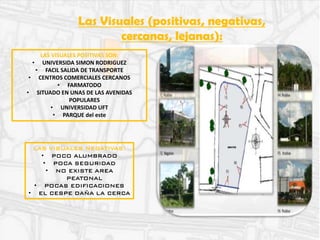

6. Las Visuales (positivas, negativas,
cercanas, lejanas):
LAS VISUALES POSITIVAS SON:
• UNIVERSIDA SIMON RODRIGUEZ
• FACIL SALIDA DE TRANSPORTE
• CENTROS COMERCIALES CERCANOS
• FARMATODO
• SITUADO EN UNAS DE LAS AVENIDAS
POPULARES
• UNIVERSIDAD UFT
• PARQUE del este
LAS VISUALES NEGATIVAS:
• POCO ALUMBRADO
• POCA SEGURIDAD
• NO EXISTE AREA
PEATONAL
• POCAS EDIFICACIONES
• EL CESPE DAÑA LA CERCA

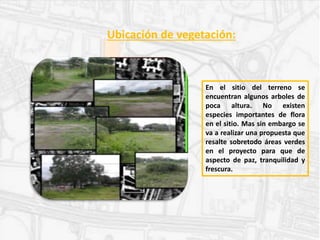

7. Ubicación de vegetación:
En el sitio del terreno se
encuentran algunos arboles de
poca altura. No existen
especies importantes de flora
en el sitio. Mas sin embargo se
va a realizar una propuesta que
resalte sobretodo áreas verdes
en el proyecto para que de
aspecto de paz, tranquilidad y
frescura.

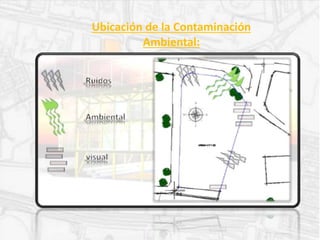

8. Ubicación de la Contaminación
Ambiental:

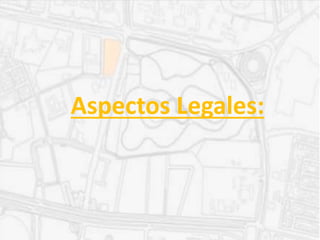

9. Aspectos Legales:

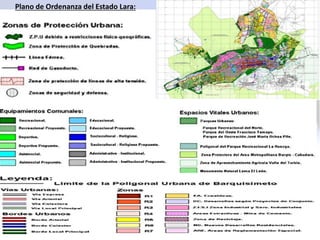

10. Plano de Ordenanza del Estado Lara:

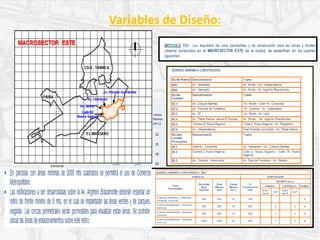

11. BORDES URBANOS CONSTRUIDOS: BA2
PARCELA EDIFICACION
Usos
Permisibles
Densidad
Neta
(hab/ha)
Área
Mínima
(m2)
Frente
Mínimo
(m.l.)
%
Construcción
neta
RETIROS (m.l.)
FRENTE LATERALES FONDO
P.B.Y
1er P
O.P
P.B.Y
1er P
O.P
Vivienda Unifamiliar y Bifamiliar-
Comercio Comunal
300 300 12 150 - - - - 4
Vivienda Multifamiliar- Comercio
Comunal
300 450 15 200 - 3 - 3 4
Vivienda Multifamiliar- Comercio
Comunal
800 600 18 240 - 3 - 3 6
Vivienda Multifamiliar- Comercio
Comunal
1000 1000 20 300 - 3 - 4 6
Variables de Diseño:

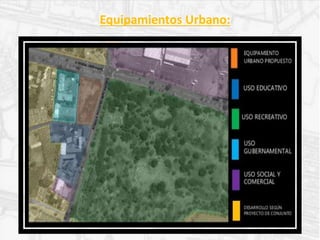

12. Equipamientos Urbano:

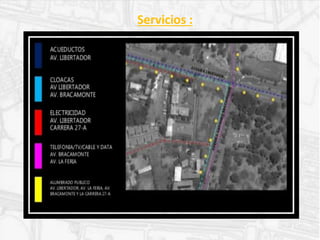

13. Servicios :

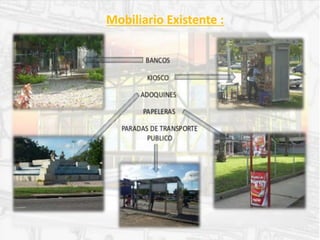

14. Mobiliario Existente :

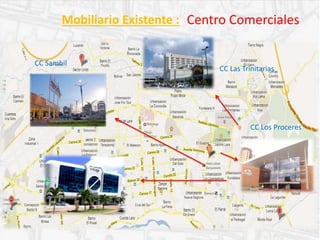

15. Mobiliario Existente : Centro Comerciales
CC Las Trinitarias
CC Sambil
CC Los Proceres

16. Mobiliario Existente : Recreación

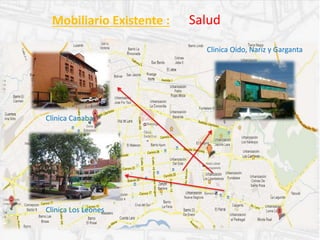

17. Mobiliario Existente : Salud
Clinica Oido, Nariz y Garganta
Clinica Canabal
Clinica Los Leones

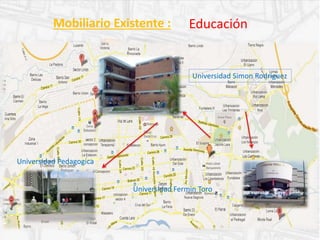

18. Mobiliario Existente : Educación
Universidad Simon Rodriguez
Universidad Fermin Toro
Universidad Pedagogica

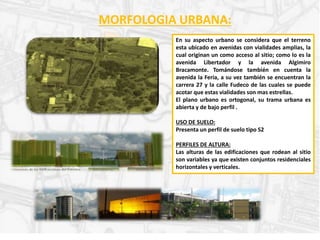

19. MORFOLOGIA URBANA:
En su aspecto urbano se considera que el terreno
esta ubicado en avenidas con vialidades amplias, la
cual originan un como acceso al sitio; como lo es la
avenida Libertador y la avenida Algimiro
Bracamonte. Tomándose también en cuenta la
avenida la Feria, a su vez también se encuentran la
carrera 27 y la calle Fudeco de las cuales se puede
acotar que estas vialidades son mas estrellas.
El plano urbano es ortogonal, su trama urbana es
abierta y de bajo perfil .
USO DE SUELO:
Presenta un perfil de suelo tipo S2
PERFILES DE ALTURA:
Las alturas de las edificaciones que rodean al sitio
son variables ya que existen conjuntos residenciales
horizontales y verticales.

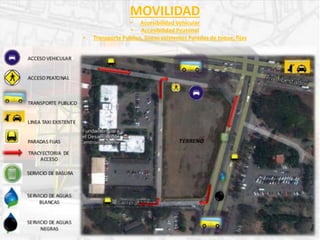

20. MOVILIDAD
• Accesibilidad Vehicular
• Accesibilidad Peatonal
• Transporte Publico, líneas existentes Paradas de toque, fijas

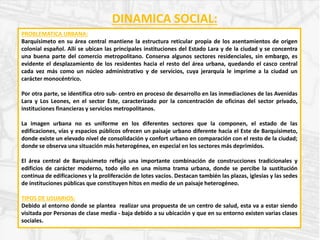

21. DINAMICA SOCIAL:
PROBLEMATICA URBANA:
Barquisimeto en su área central mantiene la estructura reticular propia de los asentamientos de origen
colonial español. Allí se ubican las principales instituciones del Estado Lara y de la ciudad y se concentra
una buena parte del comercio metropolitano. Conserva algunos sectores residenciales, sin embargo, es
evidente el desplazamiento de los residentes hacia el resto del área urbana, quedando el casco central
cada vez más como un núcleo administrativo y de servicios, cuya jerarquía le imprime a la ciudad un
carácter monocéntrico.
Por otra parte, se identifica otro sub- centro en proceso de desarrollo en las inmediaciones de las Avenidas
Lara y Los Leones, en el sector Este, caracterizado por la concentración de oficinas del sector privado,
instituciones financieras y servicios metropolitanos.
La imagen urbana no es uniforme en los diferentes sectores que la componen, el estado de las
edificaciones, vías y espacios públicos ofrecen un paisaje urbano diferente hacia el Este de Barquisimeto,
donde existe un elevado nivel de consolidación y confort urbano en comparación con el resto de la ciudad;
donde se observa una situación más heterogénea, en especial en los sectores más deprimidos.
El área central de Barquisimeto refleja una importante combinación de construcciones tradicionales y
edificios de carácter moderno, todo ello en una misma trama urbana, donde se percibe la sustitución
continua de edificaciones y la proliferación de lotes vacíos. Destacan también las plazas, iglesias y las sedes
de instituciones públicas que constituyen hitos en medio de un paisaje heterogéneo.
TIPOS DE USUARIOS:
Debido al entorno donde se plantea realizar una propuesta de un centro de salud, esta va a estar siendo
visitada por Personas de clase media - baja debido a su ubicación y que en su entorno existen varias clases
sociales.

22. CONCLUSIONES Y RECOMENDACIONES:
El análisis realizado para realizar este estudio, es la base fundamental para la realización de la
propuesta de diseño de un centro de salud. En la proyección se indican los criterios fundamentales, las
variables urbanas , variables de diseño , los retiros, las tipologías de construcción y entre otros que son
indispensables para el avance de la propuesta , se tomo en cuenta el eje principal para realizar las
propuestas arquitectónicas en Barquisimeto como lo es el PDUL, en cuanto al diseño se tomara en cuenta
el estudio desde el principio a fin tal y como lo muestra la ordenanza y también la normativa de
construcción de los centros de salud para que el estudio de la circulación del usuario ayuda a determinar
el funcionamiento y disposición del diseño.
se recomienda, Proyectar espacios acordes a las normativas estudiadas, permitir disposiciones
espaciales y soluciones ambientales que promuevan determinados intereses para los usuarios, como las
salidas de emergencia ubicación rápida de áreas tanto internas como externas. Prevalecer el confort y la
seguridad de los usuarios y sus pacientes. De ahí la gran relevancia que tiene su implantación, no sólo en el
terreno analizado, sino en el tejido urbano, para que sea más accesible y cercana a todos los ciudadanos.
