Este proyecto describe un circuito que encenderá una carga de 120V de forma remota usando un sensor infrarrojo y un control remoto. El circuito incluye un diodo, resistores, un relay, transistores y un integrado 4017 que funciona como un secuenciador para encender y apagar la carga de forma remota usando el sensor infrarrojo y el control remoto. El objetivo es demostrar cómo encender una carga de forma remota usando un sensor infrarrojo y un control remoto.

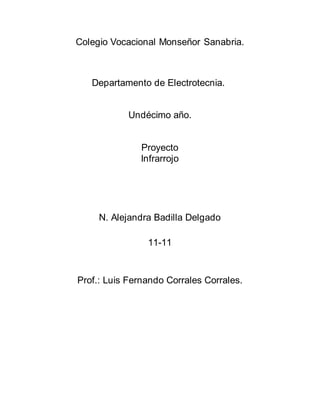

1. Colegio Vocacional Monseñor Sanabria.
Departamento de Electrotecnia.
Undécimo año.
Proyecto
Infrarrojo
N. Alejandra Badilla Delgado
11-11
Prof.: Luis Fernando Corrales Corrales.

2. Introducción:

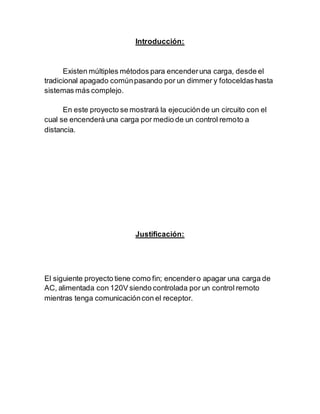

Existen múltiples métodos para encenderuna carga, desde el
tradicional apagado comúnpasando por un dimmer y fotoceldas hasta
sistemas más complejo.
En este proyecto se mostrará la ejecuciónde un circuito con el
cual se encenderá una carga por medio de un control remoto a
distancia.
Justificación:
El siguiente proyecto tiene como fin; encendero apagar una carga de
AC, alimentada con 120V siendo controlada por un control remoto
mientras tenga comunicacióncon el receptor.

3. Marco Teórico:

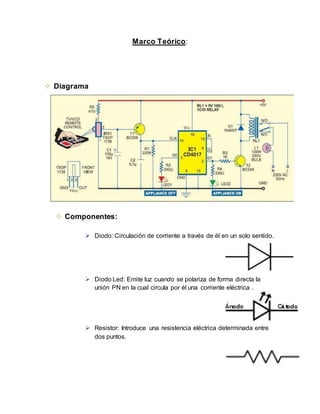

 Diagrama
 Componentes:
 Diodo: Circulación de corriente a través de él en un solo sentido.
 Diodo Led: Emite luz cuando se polariza de forma directa la
unión PN en la cual circula por él una corriente eléctrica .
 Resistor: Introduce una resistencia eléctrica determinada entre
dos puntos.

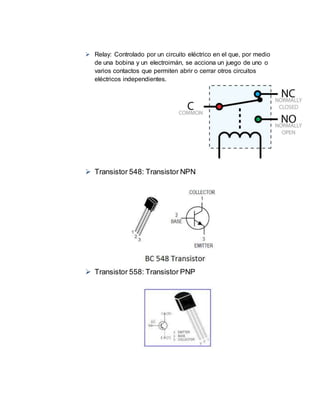

4.  Relay: Controlado por un circuito eléctrico en el que, por medio
de una bobina y un electroimán, se acciona un juego de uno o
varios contactos que permiten abrir o cerrar otros circuitos
eléctricos independientes.
 Transistor 548: Transistor NPN
 Transistor 558: Transistor PNP

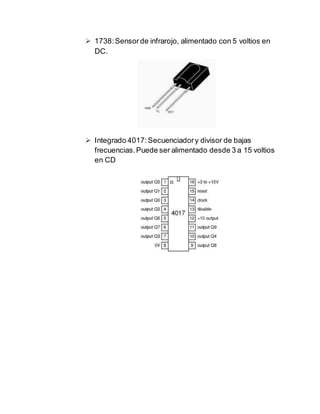

5.  1738:Sensorde infrarojo, alimentado con 5 voltios en
DC.
 Integrado 4017:Secuenciadory divisor de bajas
frecuencias.Puede ser alimentado desde 3 a 15 voltios
en CD

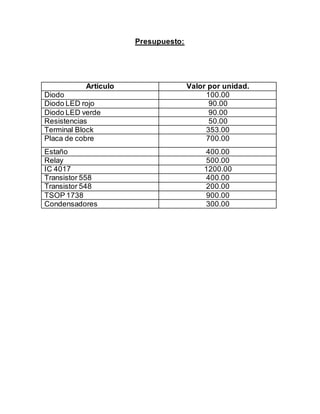

6. Presupuesto:
Articulo Valor por unidad.
Diodo 100.00
Diodo LED rojo 90.00
Diodo LED verde 90.00
Resistencias 50.00
Terminal Block 353.00
Placa de cobre 700.00
Estaño 400.00
Relay 500.00
IC 4017 1200.00
Transistor 558 400.00
Transistor 548 200.00
TSOP 1738 900.00
Condensadores 300.00

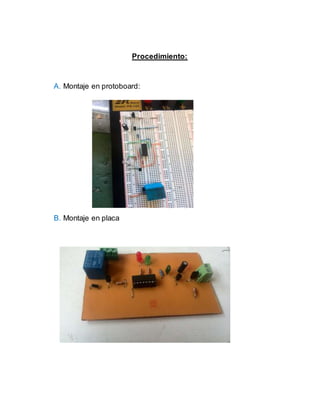

7. Procedimiento:
A. Montaje en protoboard:
B. Montaje en placa

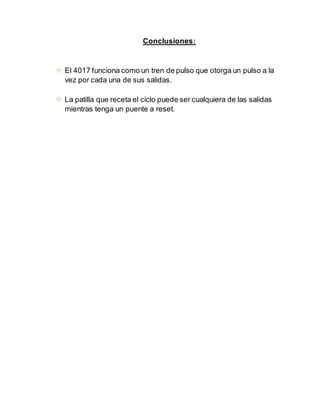

8. Conclusiones:
 El 4017 funciona como un tren de pulso que otorga un pulso a la
vez por cada una de sus salidas.
 La patilla que receta el ciclo puede ser cualquiera de las salidas
mientras tenga un puente a reset.
