1. Informe final proyecto receptor infrarrojo
Colegio Vocacional Monseñor Sanabria
Alumno: Derin Campos Castro
Profesor: Fernando Corrales Corrales.
Sección: 11-11
Año: 2015

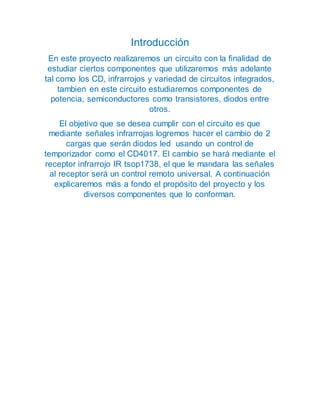

2. Introducción
En este proyecto realizaremos un circuito con la finalidad de
estudiar ciertos componentes que utilizaremos más adelante
tal como los CD, infrarrojos y variedad de circuitos integrados,
tambien en este circuito estudiaremos componentes de
potencia, semiconductores como transistores, diodos entre
otros.
El objetivo que se desea cumplir con el circuito es que
mediante señales infrarrojas logremos hacer el cambio de 2
cargas que serán diodos led usando un control de
temporizador como el CD4017. El cambio se hará mediante el
receptor infrarrojo IR tsop1738, el que le mandara las señales
al receptor será un control remoto universal. A continuación
explicaremos más a fondo el propósito del proyecto y los
diversos componentes que lo conforman.

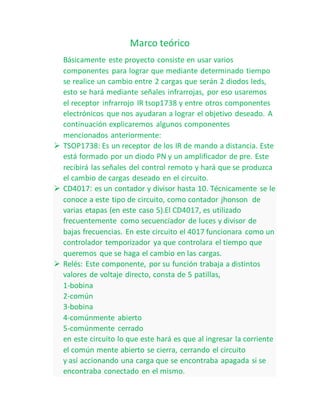

3. Marco teórico
Básicamente este proyecto consiste en usar varios
componentes para lograr que mediante determinado tiempo
se realice un cambio entre 2 cargas que serán 2 diodos leds,
esto se hará mediante señales infrarrojas, por eso usaremos
el receptor infrarrojo IR tsop1738 y entre otros componentes
electrónicos que nos ayudaran a lograr el objetivo deseado. A
continuación explicaremos algunos componentes
mencionados anteriormente:
 TSOP1738: Es un receptor de los IR de mando a distancia. Este
está formado por un diodo PN y un amplificador de pre. Este
recibirá las señales del control remoto y hará que se produzca
el cambio de cargas deseado en el circuito.
 CD4017: es un contador y divisor hasta 10. Técnicamente se le
conoce a este tipo de circuito, como contador jhonson de
varias etapas (en este caso 5).El CD4017, es utilizado
frecuentemente como secuenciador de luces y divisor de
bajas frecuencias. En este circuito el 4017 funcionara como un
controlador temporizador ya que controlara el tiempo que
queremos que se haga el cambio en las cargas.
 Relés: Este componente, por su función trabaja a distintos
valores de voltaje directo, consta de 5 patillas,
1-bobina
2-común
3-bobina
4-comúnmente abierto
5-comúnmente cerrado
en este circuito lo que este hará es que al ingresar la corriente
el común mente abierto se cierra, cerrando el circuito
y así accionando una carga que se encontraba apagada si se
encontraba conectado en el mismo.

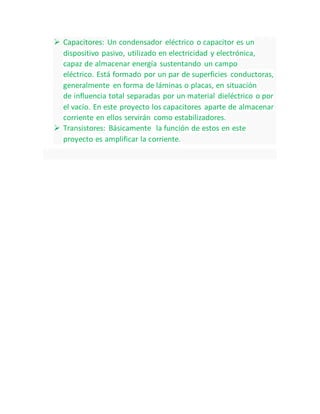

4.  Capacitores: Un condensador eléctrico o capacitor es un
dispositivo pasivo, utilizado en electricidad y electrónica,
capaz de almacenar energía sustentando un campo
eléctrico. Está formado por un par de superficies conductoras,
generalmente en forma de láminas o placas, en situación
de influencia total separadas por un material dieléctrico o por
el vacío. En este proyecto los capacitores aparte de almacenar
corriente en ellos servirán como estabilizadores.
 Transistores: Básicamente la función de estos en este
proyecto es amplificar la corriente.

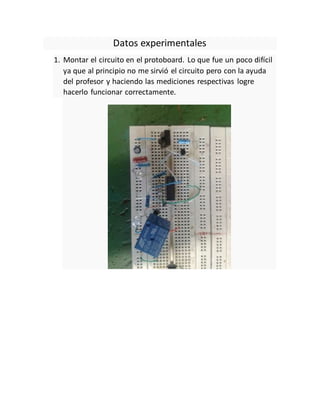

5. Datos experimentales
1. Montar el circuito en el protoboard. Lo que fue un poco difícil
ya que al principio no me sirvió el circuito pero con la ayuda
del profesor y haciendo las mediciones respectivas logre
hacerlo funcionar correctamente.

6. 2. Pasar es circuito a la placa y quemarla. Fue un poco
complicado ya que el circuito es un poco extenso.
3. Colocar los componentes en la placa. Resulto un poco difícil
ya que una pista se me levanto pero después pude
solucionarlo y el circuito funciono correctamente.

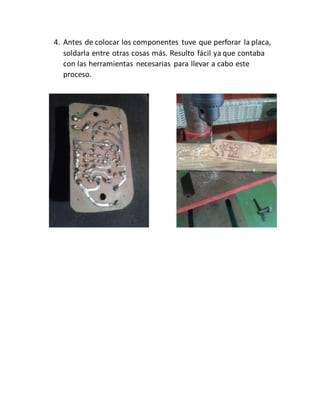

7. 4. Antes de colocar los componentes tuve que perforar la placa,
soldarla entre otras cosas más. Resulto fácil ya que contaba
con las herramientas necesarias para llevar a cabo este
proceso.

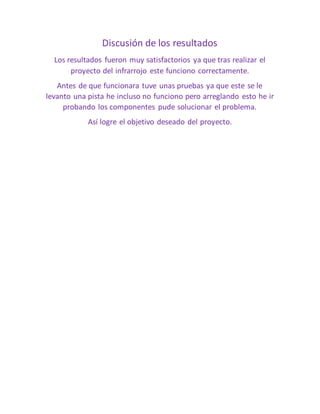

8. Discusión de los resultados
Los resultados fueron muy satisfactorios ya que tras realizar el
proyecto del infrarrojo este funciono correctamente.
Antes de que funcionara tuve unas pruebas ya que este se le
levanto una pista he incluso no funciono pero arreglando esto he ir
probando los componentes pude solucionar el problema.
Así logre el objetivo deseado del proyecto.

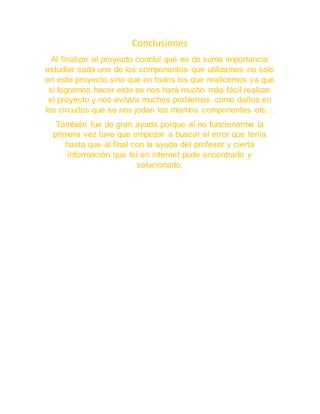

9. Conclusiones
Al finalizar el proyecto concluí que es de suma importancia
estudiar cada uno de los componentes que utilizamos no solo
en este proyecto sino que en todos los que realicemos ya que
si logramos hacer esto se nos hará mucho más fácil realizar
el proyecto y nos evitara muchos problemas como daños en
los circuitos que se nos jodan los mismos componentes etc…
También fue de gran ayuda porque al no funcionarme la
primera vez tuve que empezar a buscar el error que tenía
hasta que al final con la ayuda del profesor y cierta
información que leí en internet pude encontrarlo y
solucionarlo.

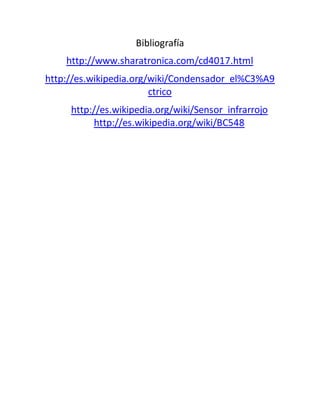

10. Bibliografía
http://www.sharatronica.com/cd4017.html
http://es.wikipedia.org/wiki/Condensador_el%C3%A9
ctrico
http://es.wikipedia.org/wiki/Sensor_infrarrojo
http://es.wikipedia.org/wiki/BC548
